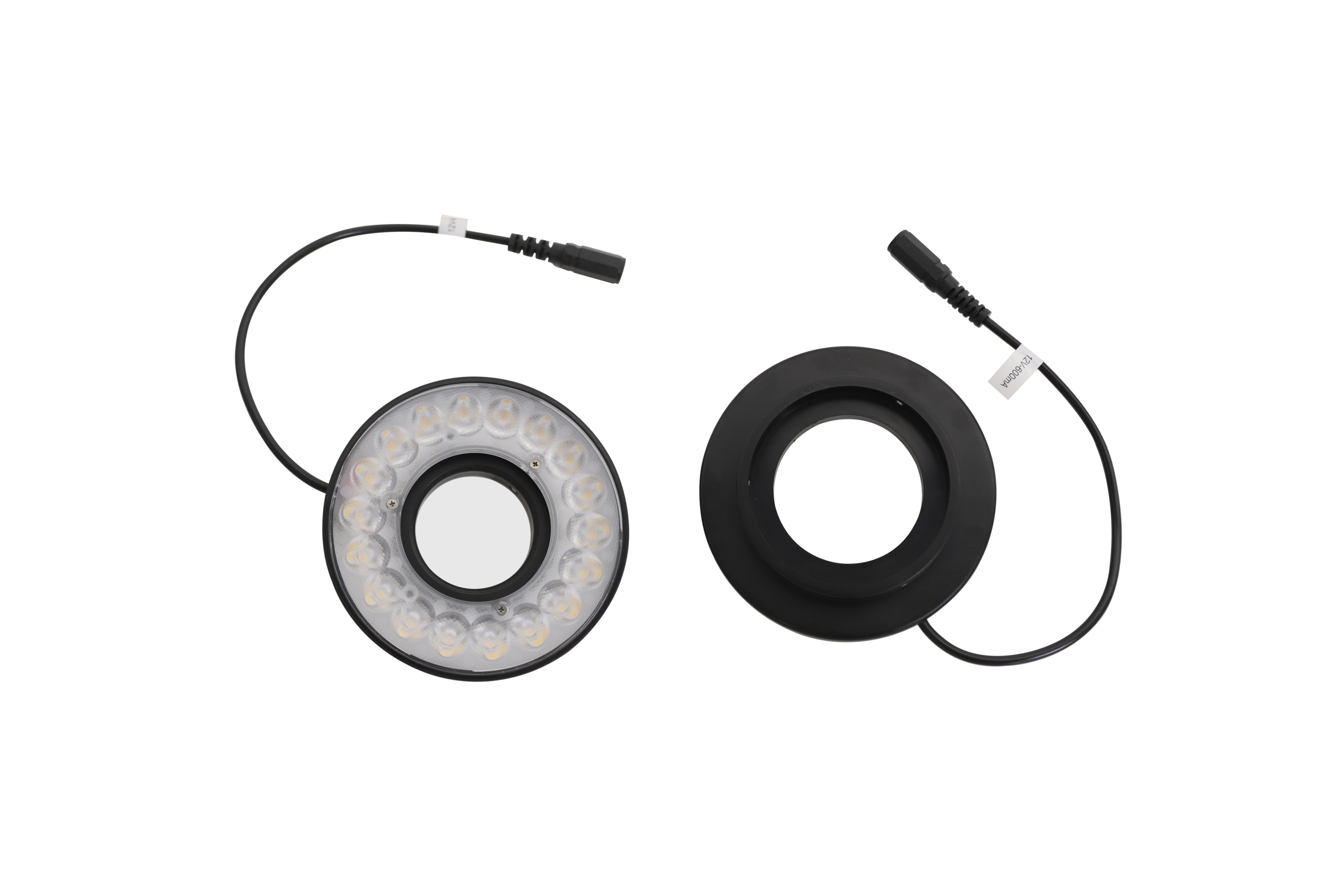

DRL-10040/DRL-10065系列環形光源如下圖所示，由外殼、18顆高亮度LED和以及同LED光源匹配的經專業設計的勻光透鏡陣列組成?？蓱?yīng)用于常見的單筒顯微鏡以及體視顯微鏡，實現80-130mm工作距離內均勻照明。

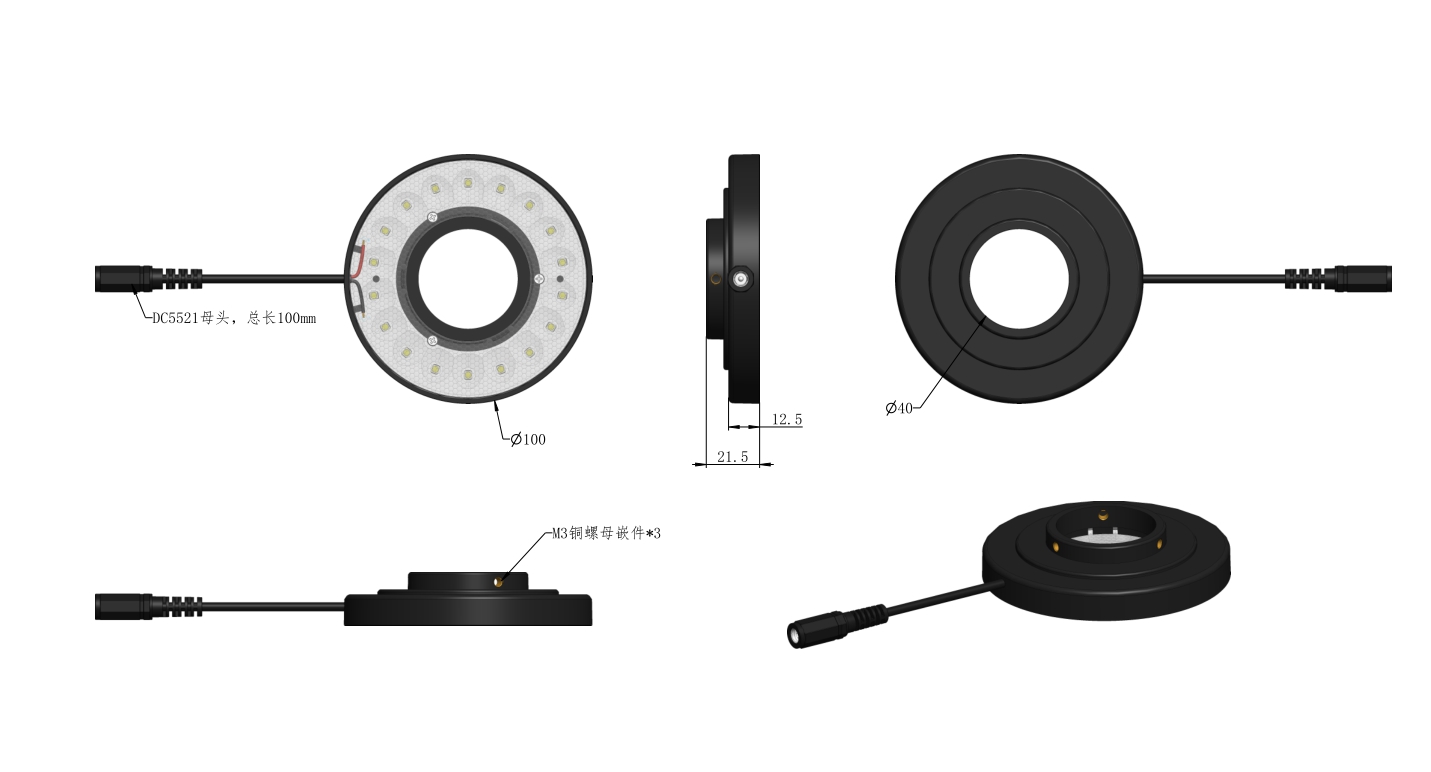

DRL-10040環形光源外形尺寸

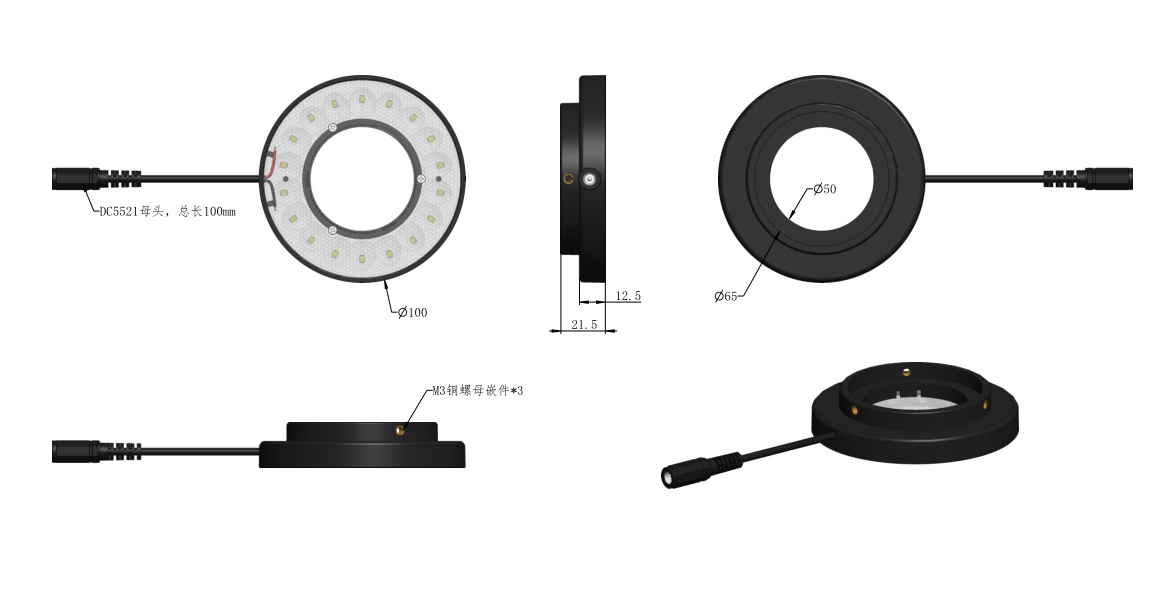

DRL-10040環形光源外形尺寸
DRL-10040/DRL-10065系列環形光源照度分析

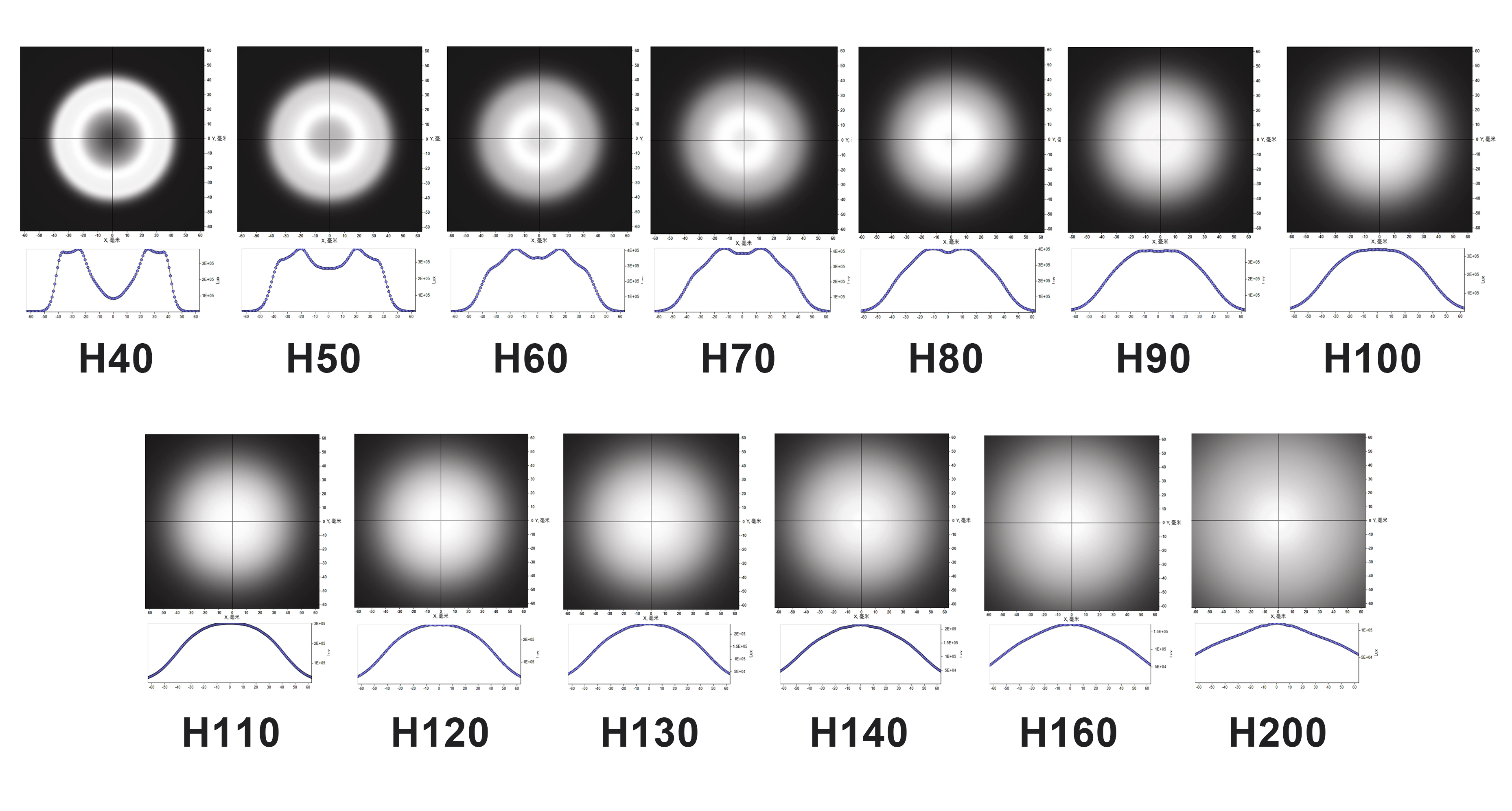

DRL-10040/DRL-10065系列環形光源在工作距離40mm-200mm照度分布圖如下圖所示，在80-130mm工作距離時照明均勻性可達到80%以上。比較好的解決了不同工作距離照明均勻性的問題
安裝方式

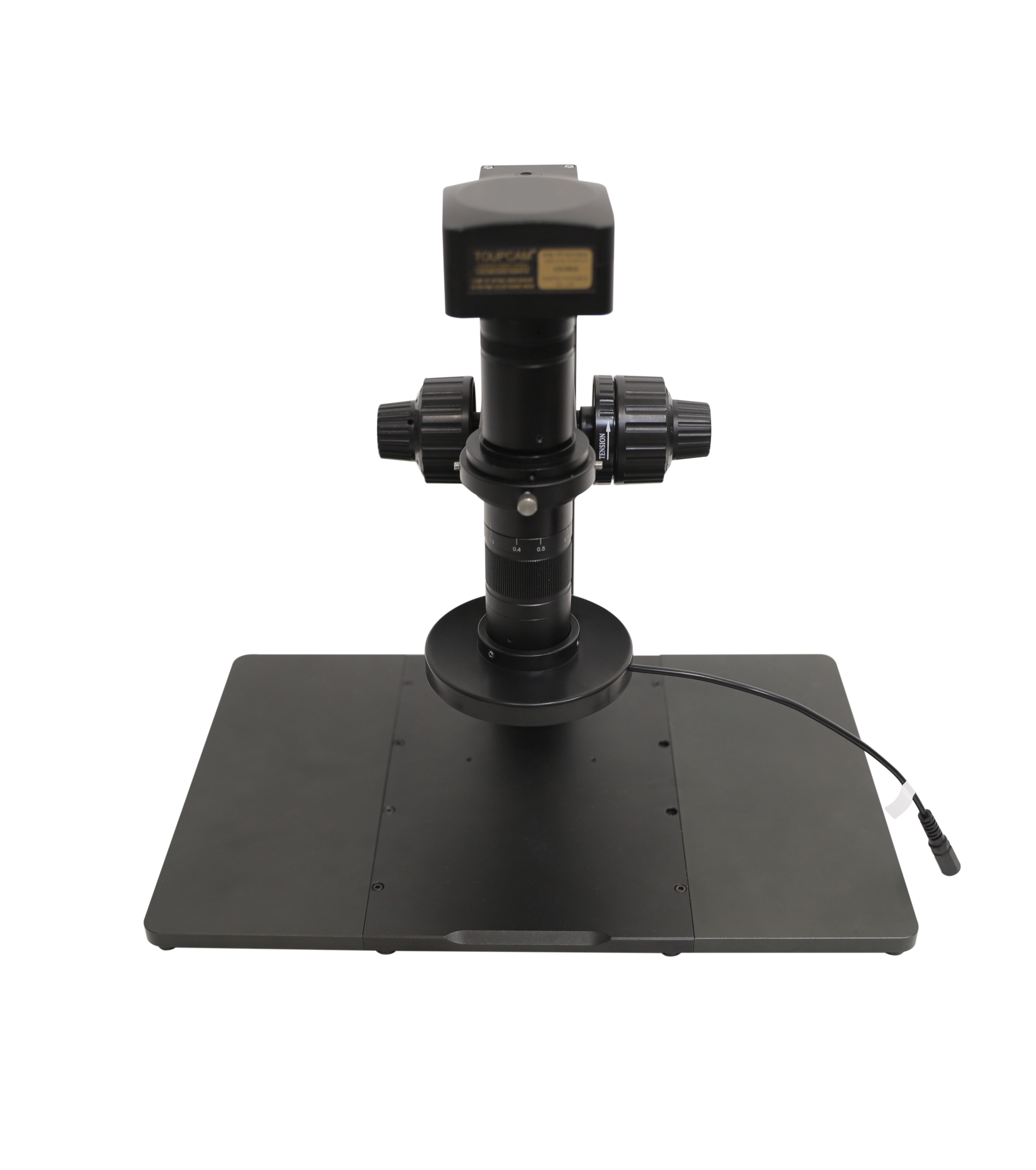

DRL-10040/DRL-10065系列環形光源可安裝在單筒顯微鏡或體視顯微鏡，安裝方式如下圖所示。將DRL-10040安裝在單筒顯微鏡下端，并鎖緊安裝螺釘即可。
裝箱清單
|

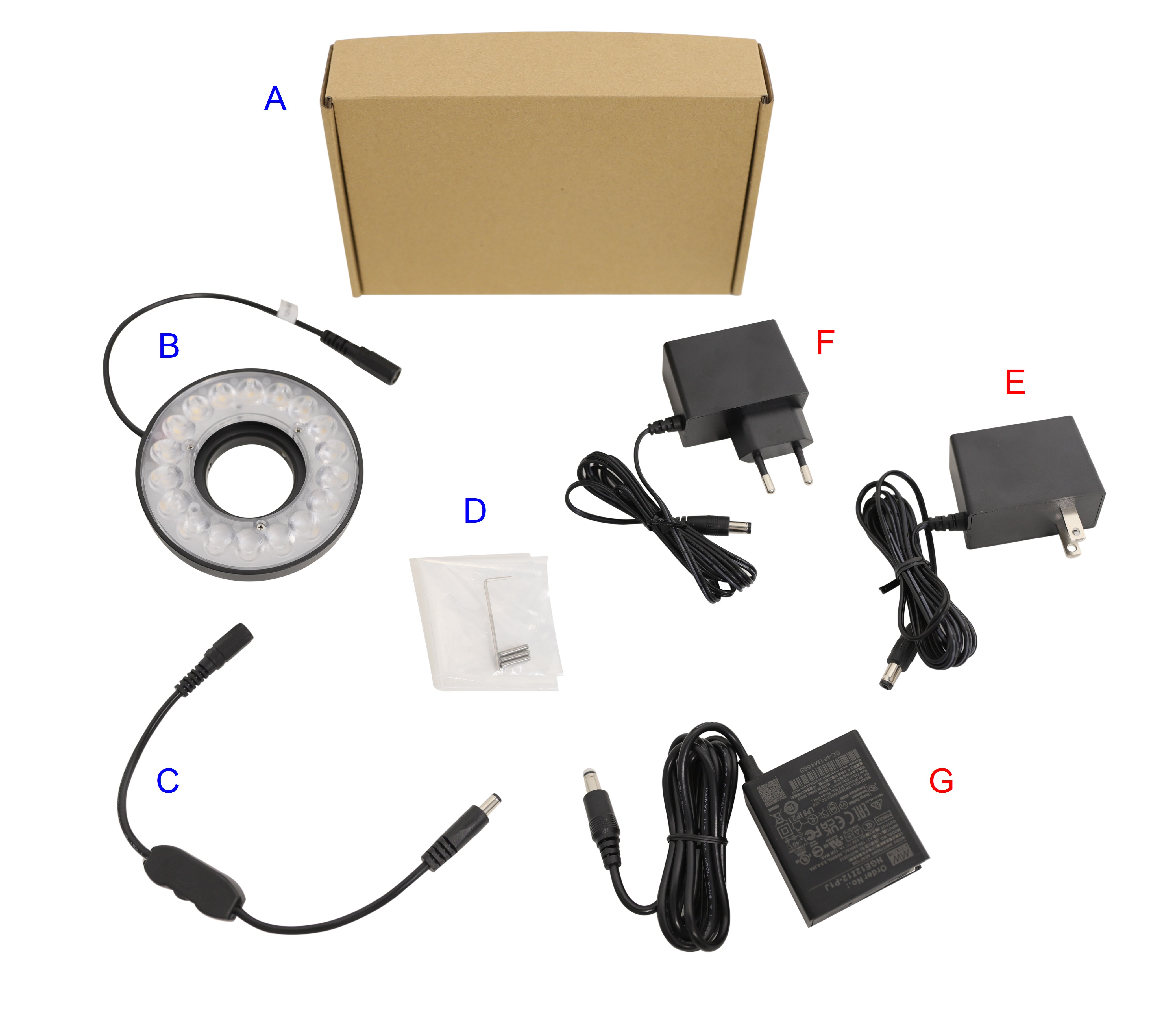

標準裝箱清單 |
|
|
A |
光源包裝盒規格: L:21.5cm W:12.8cm H:4.8cm (1pcs, 0.16公斤/ 每盒) |
|
B |
DRL-10040/DRL-10065環形光源 |
|
C |
環形光源調節器 |
|
D |
扳手x1/內六角螺釘x3 |
|
E |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A (美標) |
|
F |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A (歐標) |
|
G |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A (英標) |
應用實例

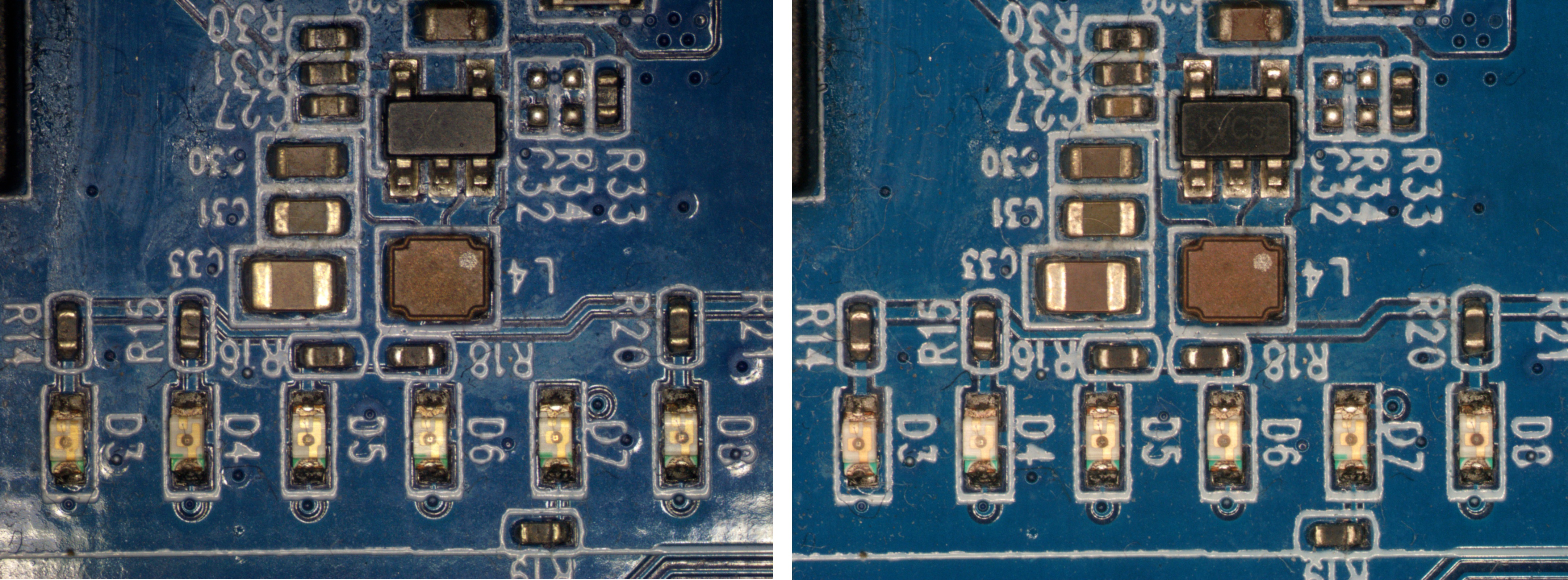

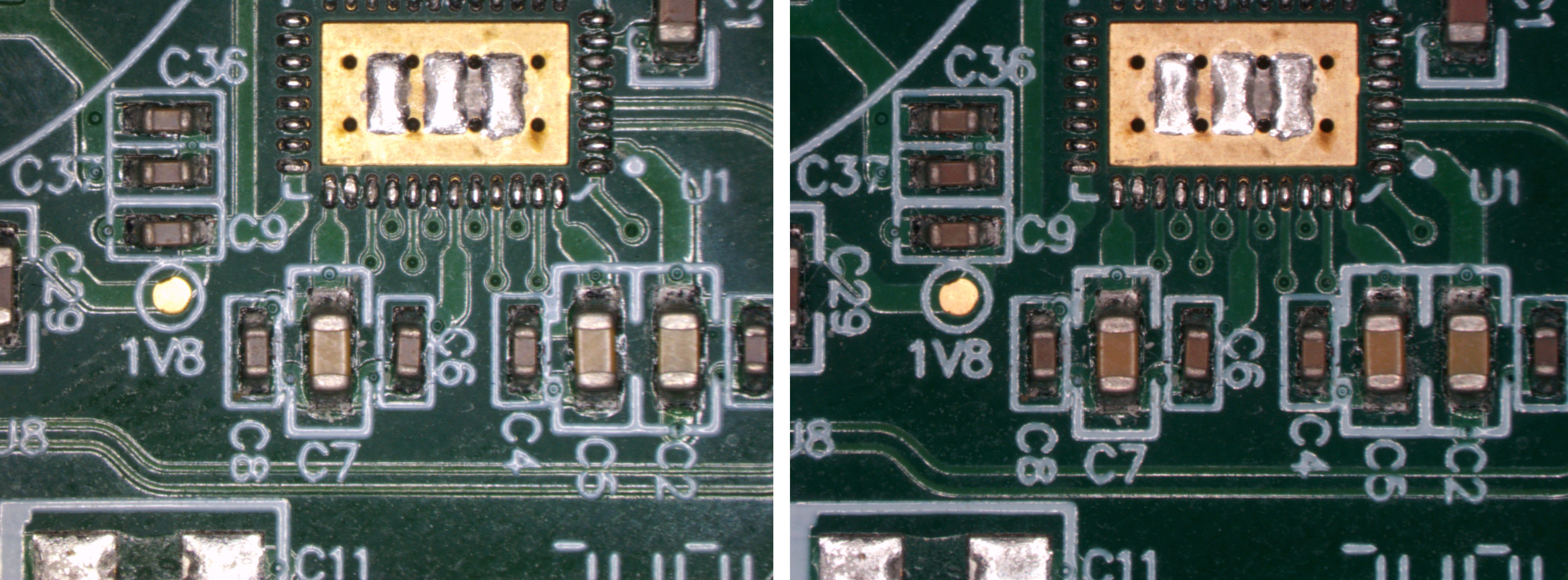

用單筒搭配普通環形光源以及DRL-10040環形光源進行電路板實拍，其中單筒搭配普通環形光源拍攝電路板圖像如圖1和圖2 中左圖所示，圖像局部存在較強的反光、電路板走線處存在明顯反光；單筒搭配DRL-10040環形光源拍攝電路板圖像如圖1和圖2 中右圖所示，圖像不存在局部反光、電路板走線處也無反光，畫面更加均勻。
圖1:單筒+普通環形光源拍攝電路板(左)；單筒+DRL-10040環形光源拍攝電路板(右)
訂購代碼
外形尺寸
安裝內徑
功率
DRL-10040
100mm
40mm
12V1A
DRL-10065
100mm
65mm
12V1A
訂購代碼
外形尺寸
安裝內徑
功率
