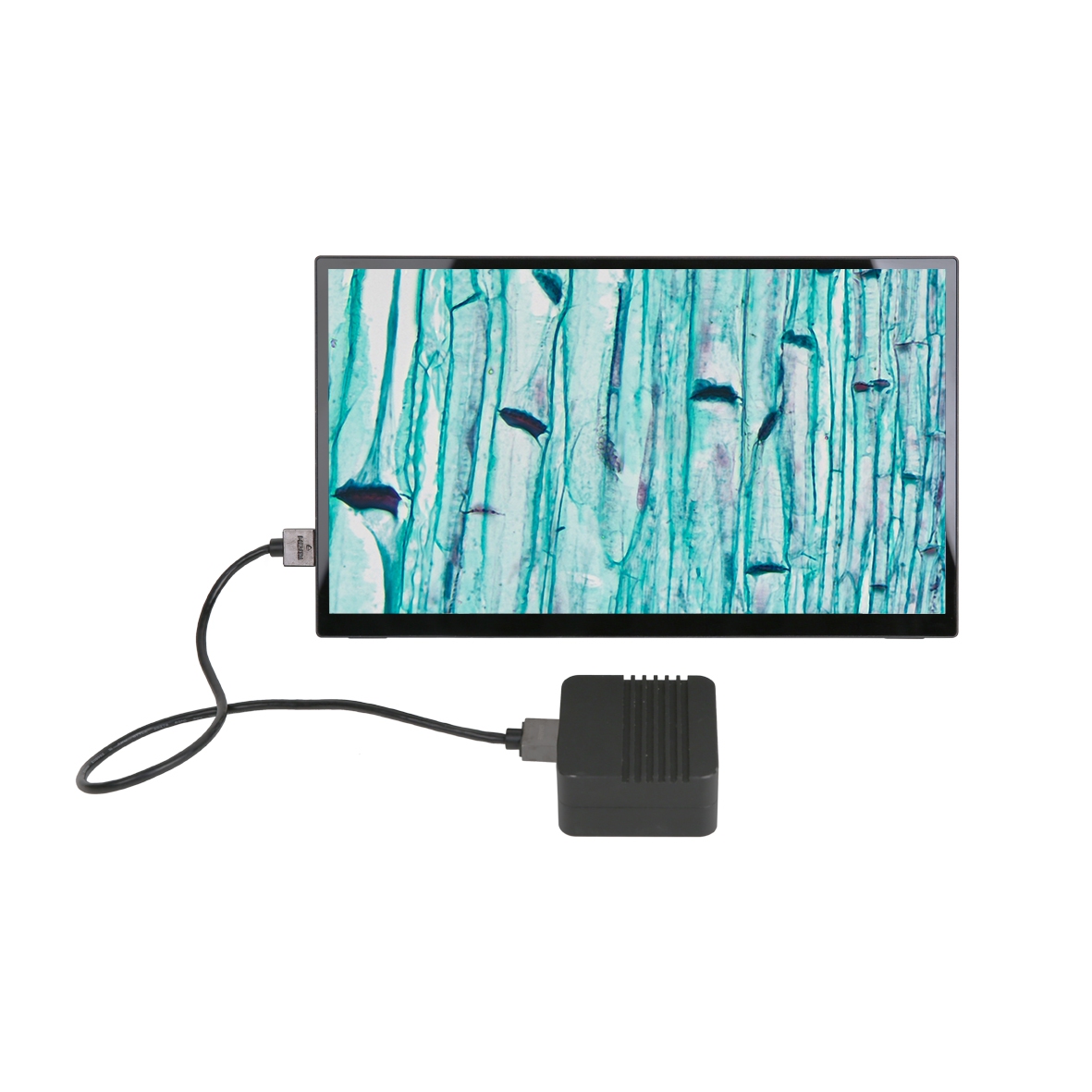

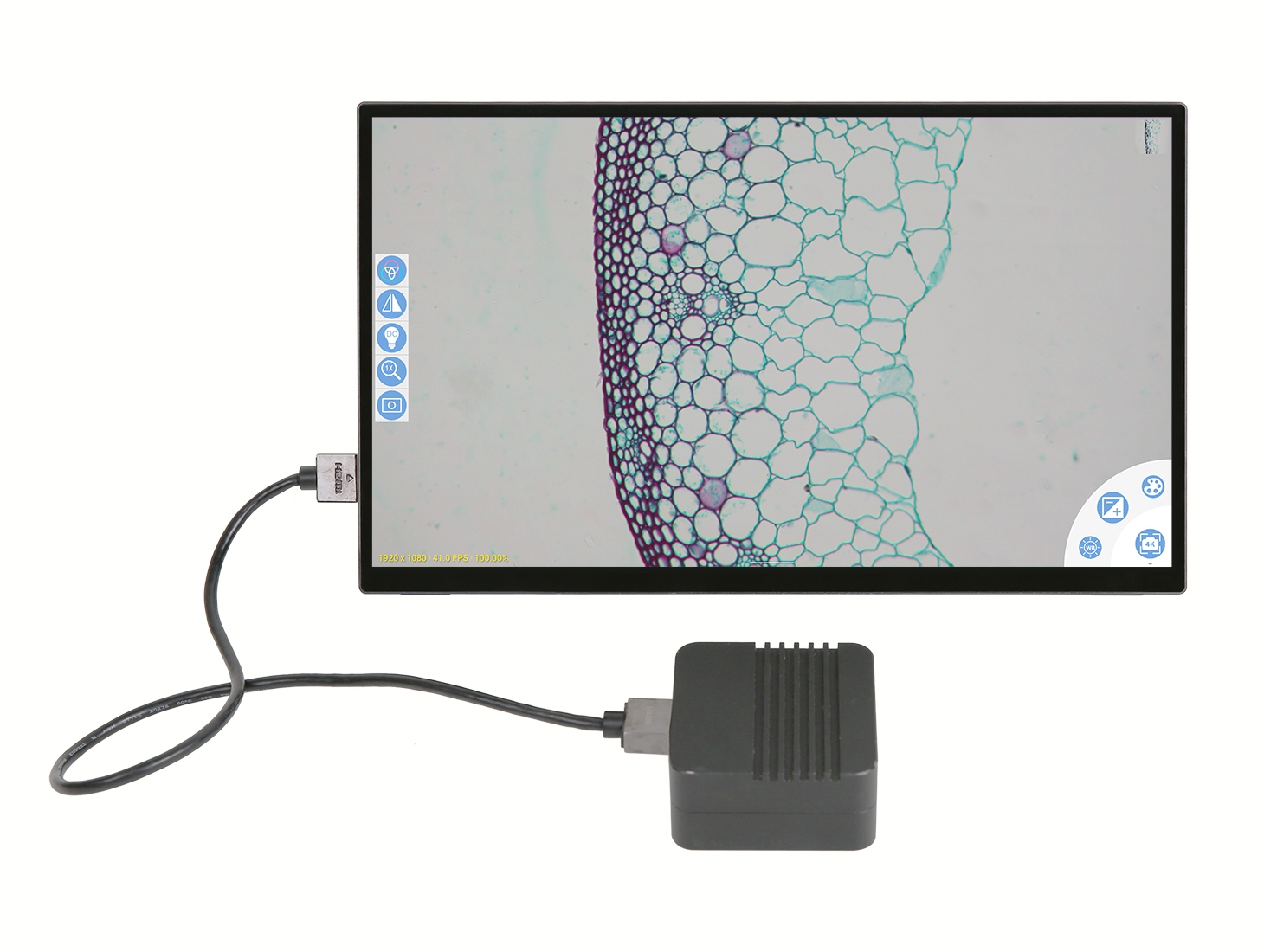

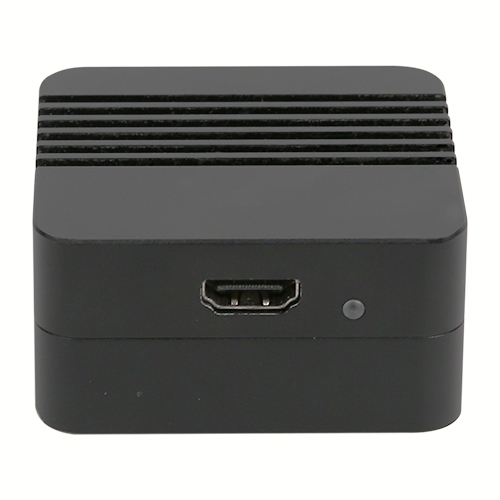

CamPI 是圖譜光電推出的集強大算力與相機控制功能于一體的SoC相機智能控制平臺。圖譜光電研發的HCMOS系列相機僅需一根標準的HDMI線即可以實現同CamPI相機智能控制平臺的連接并完成對相機的控制、顯示、拍照、錄像以及測量等功能。

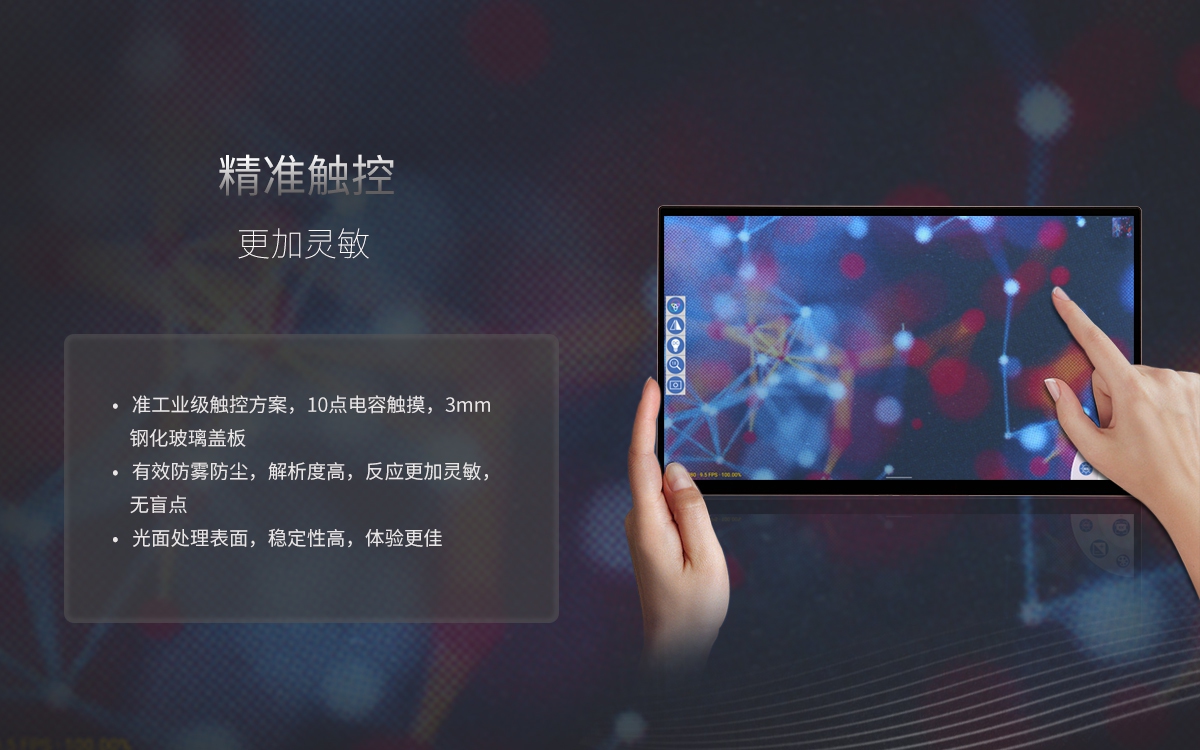

CamPI 相機智能控制平臺可搭載不同尺寸與分辨率的多點觸摸TFT-LCD顯示屏，擺脫用戶在使用過程中對鍵盤和鼠標的依賴，使用手指觸控操作，實現對HCMOS相機或其他外設的操控。
CamPI 相機智能控制平臺可搭載不同尺寸與分辨率的多點觸摸TFT-LCD顯示屏，擺脫用戶在使用過程中對鍵盤和鼠標的依賴，使用手指觸控操作，實現對HCMOS相機或其他外設的操控。

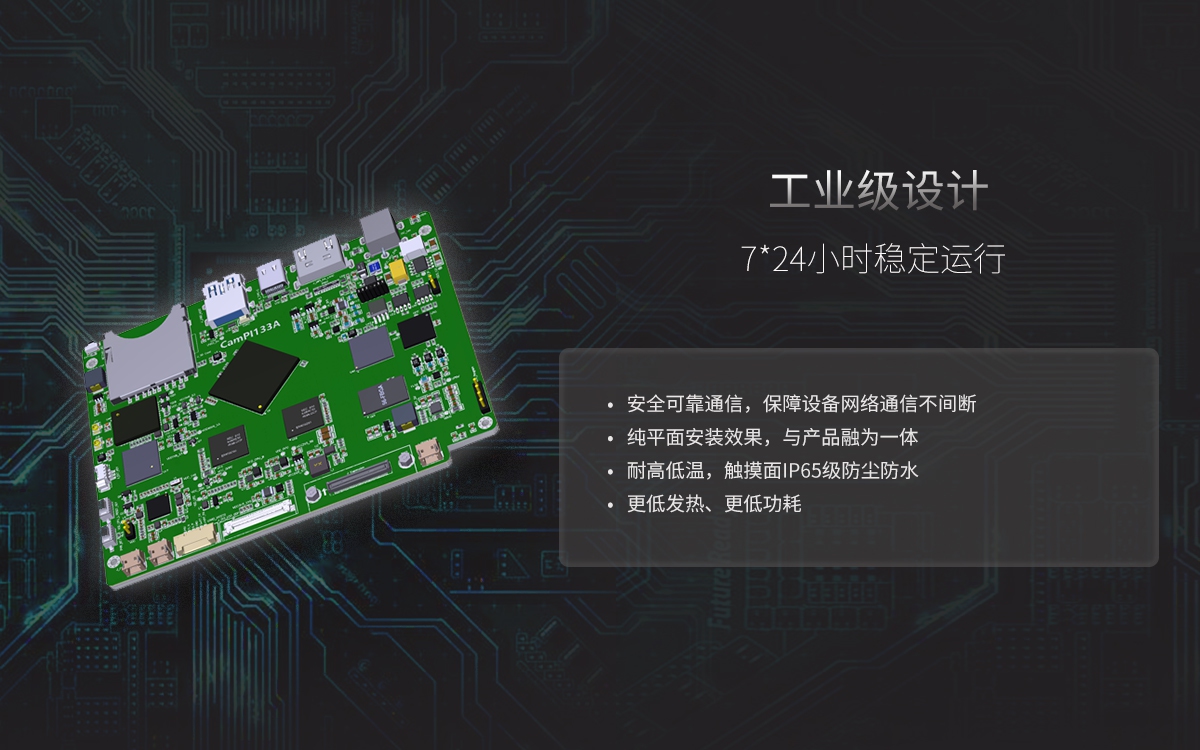

CamPI 硬件特點
- 模塊化的高擴展性：核心板和接口板獨立設計，在聚焦核心相機功能的同時，具有高擴展性和可嵌入性特點；
- 圖像傳輸?shù)谋憬菪裕簝H需一根HDMI線纜與HCMOS系列相機相連，就可完美實現對相機的控制、圖像和視頻數據的傳輸、查看和處理，消除了硬件兼容性和相機驅動問題的困擾，與相機無縫集成，為用戶提供無憂的移動式圖像獲取解決方案；
- 產品開發的開放性：用戶可以通過隨機提供的SDK開發和運行自己的圖像處理應用程序，并通過標準用戶界面和接口實現現場工業控制，根據偏好和需求處理圖像和視頻數據并最終提交科學分析報告，徹底從相機硬件問題以及圖像或視頻數據的采集問題中解放出來，專注于問題導向的圖像處理與分析，快速開發出自己的目標設備；
- 產品使用/集成的便攜性：尺寸緊湊，確保產品使用和集成的便攜性；
- 產品應用的多功能性：可應用于各種場景，如顯微鏡觀察、生物影像分析、工業檢測以及各種智能型圖像分析設備，滿足不同開發需求。
| 型號 | 處理器 | 內存/儲存 | 顯示屏 | AI算力 | 系統版本 |
|---|---|---|---|---|---|
| CamPI2K133A | RK3399 | 2G LPDDR3/32GEMMC | 1080P多點觸摸顯示屏 | NA | Android 10.0 |
| CamPI4K133A | RK3588 | 2G LPDDR3/32GEMMC | 4K多點觸摸顯示屏 | 6 TOPS | Android 12.0 |

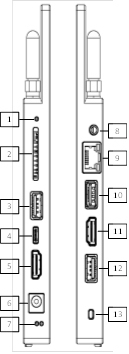

CamPI2K133A相機智能控制平臺外設接口及其技術參數
|
序號 | 名稱和用途 |
|---|---|---|
| 1 | Recovery鍵：配合開機鍵13使用，兩者同時按下可進入固件燒錄模式。 | |
| 2 | SD卡槽： | |
| 3 | USB 3.0 A口1：可外接鼠標、鍵盤、U盤等外設。 | |
| 4 | USB C口 可外接鼠標、鍵盤、U盤等外設；可連接至顯示器DP口顯示CamPI2K133A界面； 可連接至PC，在PC端訪問CamPI2K133A內置存儲；在固件燒錄模式時，可在PC端進行固件燒錄。 | |
| 5 | HDMI 2.0 A口1：HCMOS系列相機輸入接口1。 | |
| 6 | 12V DC5525：電源輸入接口。 | |
| 7 | 狀態指示燈： 左側為電源指示燈，未接入電源時熄滅，接入電源時常亮紅色； 右側為運行指示燈，關機時熄滅，開機后綠燈閃爍。 | |
| 8 | 2.5mm音頻口：外接快門線。 | |
| 9 | 10/100/1000Mbps自適應網口 | |
| 10 | USB 2.0 A口1：可外接鼠標、鍵盤、U盤等外設。 | |
| 11 | HDMI 2.0 A口2：HCMOS系列相機輸入接口2。 | |
| 12 | USB 3.0 A口2：USB3.0圖像數據接口。功能暫未開放。 | |
| 13 | 開機鍵：短按開機；長按關機。 |

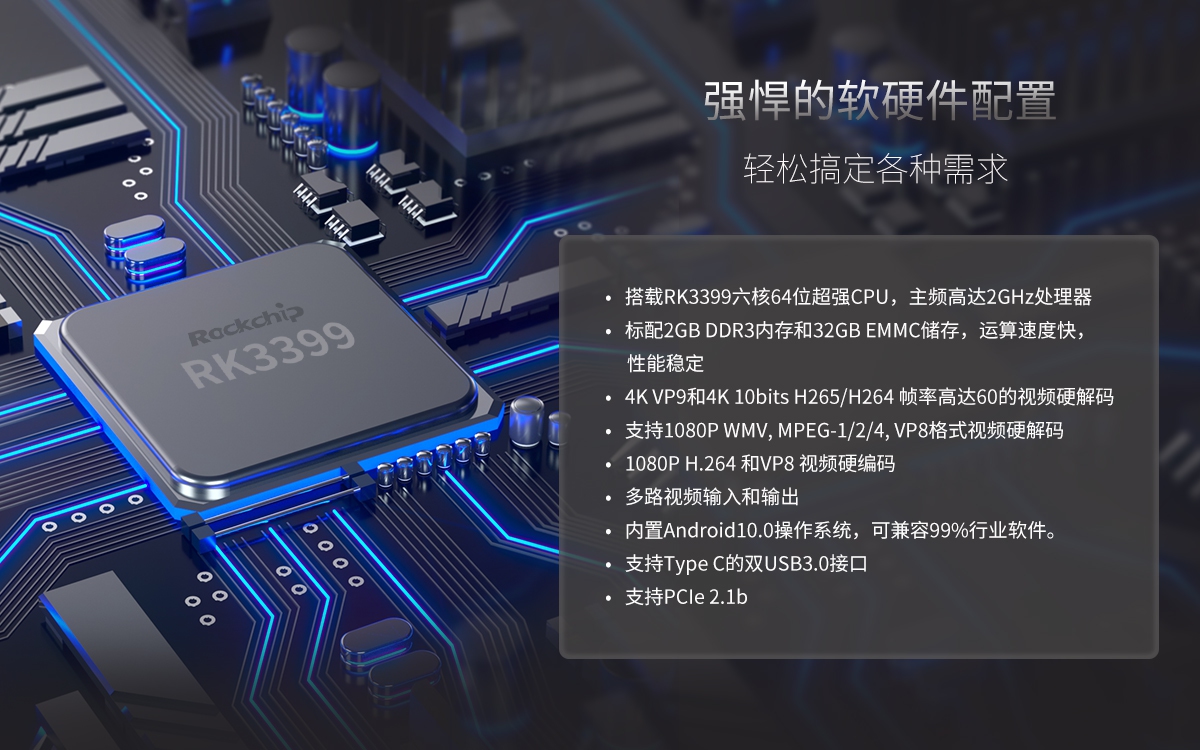

CamPI2K133A技術參數
| 核心功能 | 處理器 | 雙核Cortex-A72大核+四核Cortex-A53, 64位處理器，搭載Android 10.0系統，主頻高達2 GHz。采用Mali-T860MP4 GPU，支持4K、H.265硬解碼。 |
|---|---|---|
| 運行內存 | 2GB | |
| 內置存儲 | 32GB | |
| 網絡支持 | 支持5G和2.4GWiFi，獨立雙天線 | |
| 內置ROM | 32KB EEPROM | |
| 顯示屏 | 面板尺寸 | 13.3英寸 |
| 面板類型 | TFT-LCD | |
| 分辨率 | 1920x1080,FHD,166PPI | |
| 觸摸形式 | 10點抗干擾電容觸摸 | |
| 屏幕色彩 | 16.7M, 100% sRGB | |
| 亮度 | 400 cd/m2 | |
| 對比度 | 1500:1 | |
| 可視角度 | 89/89/89/89 | |
| 外設 | 兼容相機 | HCMOS系列相機 |
| 相機接口 | HDMI 1，HDMI 2 | |
| 外設接口 |
雙HDMI 2.0
雙USB-A 3.0 USB-C (DP) USB-A 2.0 SD卡槽 10/100/1000Mbps自適應網口 2.5mm快門線接口 12V DC5525電源輸入口 |
|
| 軟件 | 內置軟件 | CamView |
| 軟件功能 |
相機圖像實時顯示、控制、測量、拍照和錄像
曝光和增益 白平衡 顏色調整 色彩模式 銳化 去噪 光源頻率 翻轉 單張/連拍定時/延時多種捕獲模式 中文/英語/德語/法語/日語/韓語/西班牙語/意大利語多語言支持 |
適配CamPI相機智能控制平臺的HCMOS系列相機
| 型號 | 傳感器型號與尺寸 | 像素(μm) | G光靈敏度/暗電流 | FPS | 捕獲分辨率 | 曝光時間 |
|---|---|---|---|---|---|---|
| HCMOS08300KPA |
8.3M/IMX678(C)
1/1.8”(7.68x4.32) |
2.0x2.0 |
3541(mV/lx/s)
0.15mv with 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms~15s |
| HCMOS08300KPB |
8.3M/IMX585
1/1.2”(11.2x6.3) |
2.9x2.9 |
5970mv with 1/30s
0.15mv with 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms~15s |
| HCMOS20000KPA |
20M/IMX283
1” (13.2x8.9) |
2.4x2.4 | TBD | TBD | TBD | TBD |
| HCMOS45000KPA |
45M/IMX294
4/3”(17.26x13.03) |
4.6x4.6 |
108mv with 1/30s
0.03mv with 1/30s |
42@1920x1080 | 8160*5616 | 0.02ms~15s |
| HCMOS04200KMB-RAW |
4.2M/GSENSE2020BSI
(M,UV, RS) 1.2”(13.31x13.31) |
6.5x6.5 |
1.1x108
(e-/((W/m2).s))
QE93.7%@550nm 80(e-/s/pix) |
18@2048x2048
18@1024x1024 |
2048x2048
1024x1024 |
0.15ms-15s |
| HCMOS04200KMB-YUV |
4.2M/GSENSE2020BSI
(M,UV, RS) 1.2”(13.31x13.31) |
6.5x6.5 |
1.1x108
(e-/((W/m2).s))
QE93.7%@550nm 80(e-/s/pix) |
18@2048x2048
18@1024x1024 |
2048x2048
1024x1024 |
0.15ms-15s |
| HSWIR01300KMA |
1.3M/IMX990(M)
1/2”(6.40x5.12) |
5.0x5.0 |
121mV with 1/30s
1.0mV with 1/30s |
35@1280x1024
35@640x512 |
1280x1024
640x512 |
50us~3600s |
CamPI+HCMOS+光學系統的組合

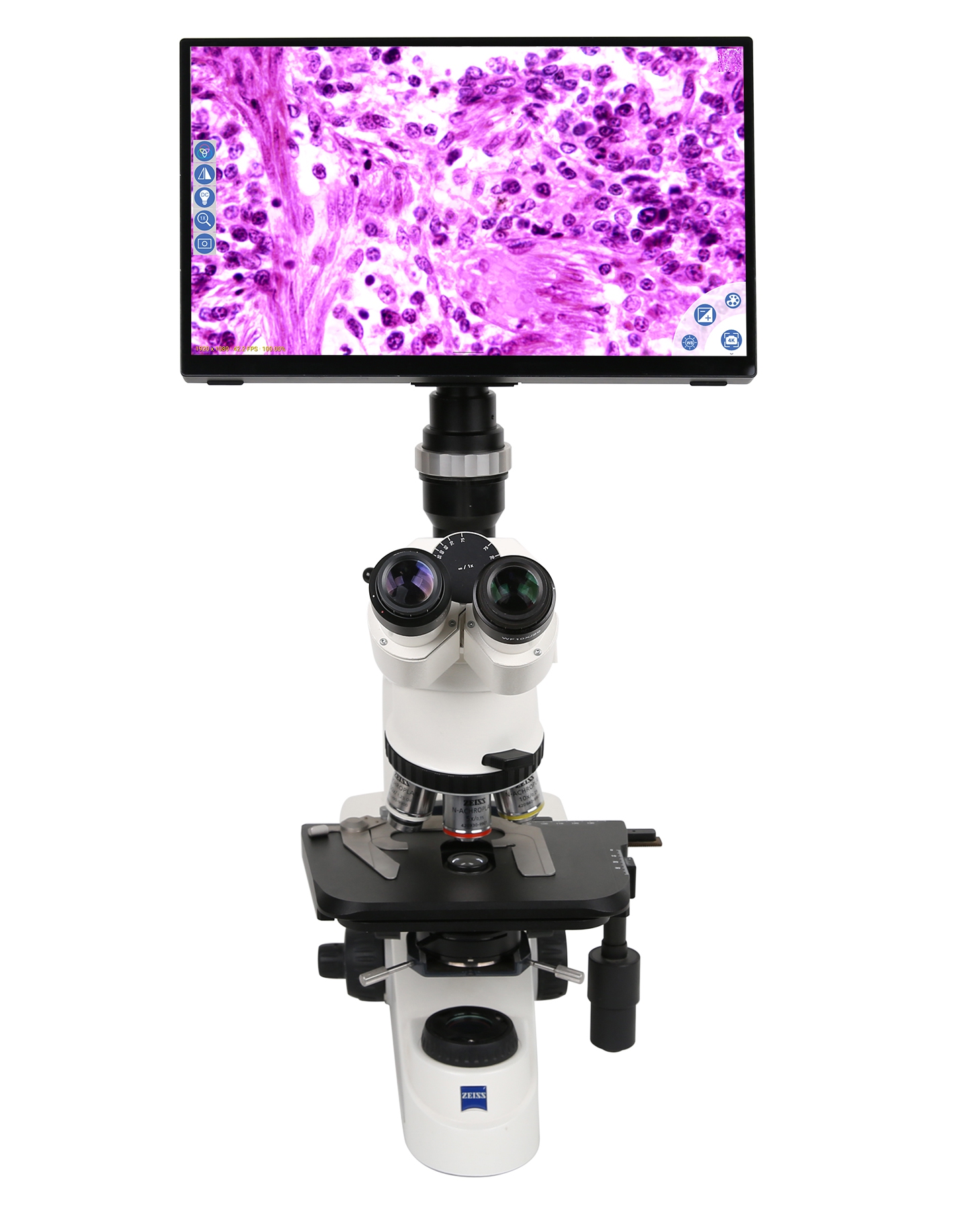

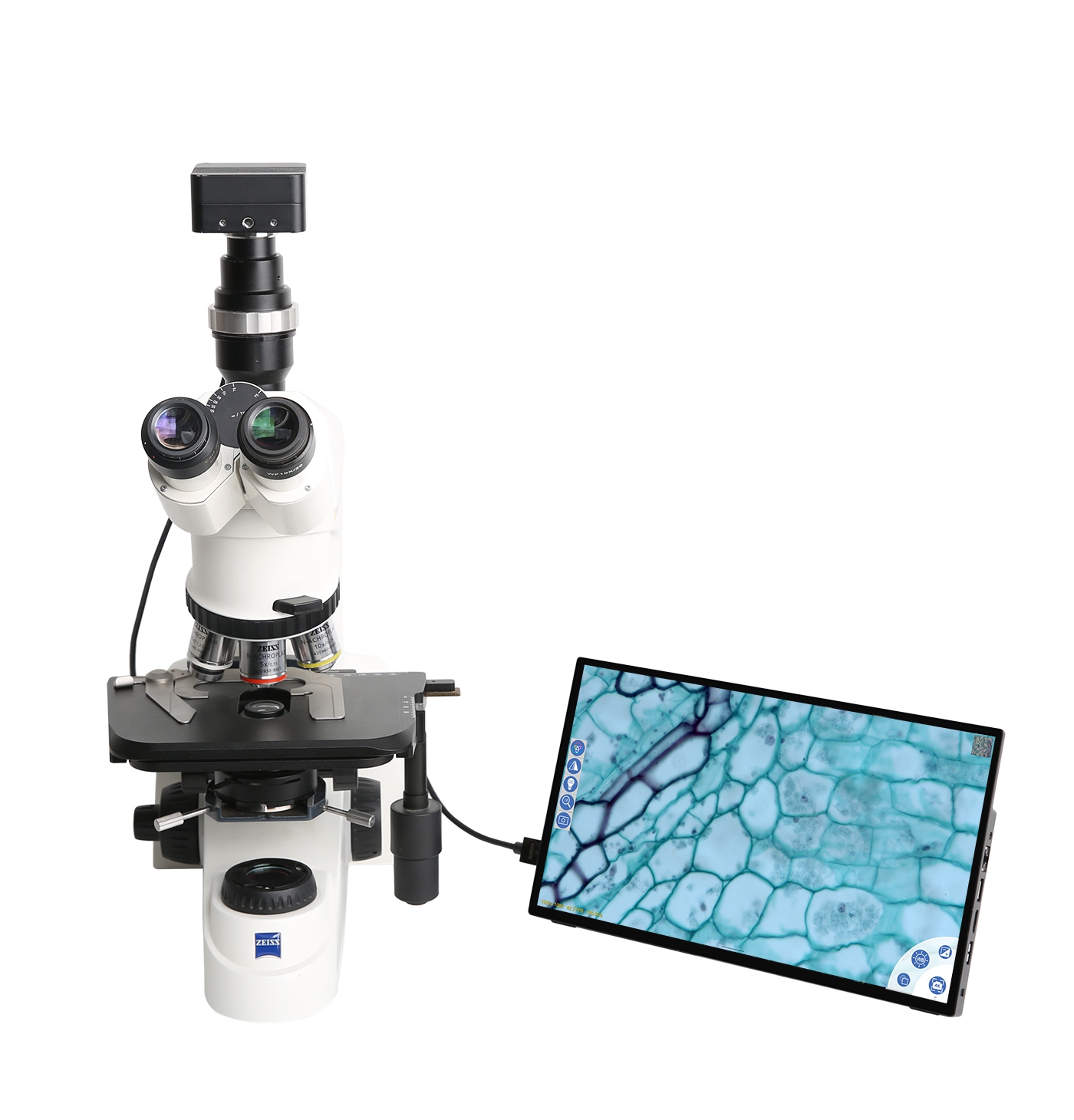

HCMOS08300KPA+CamPI2K133A+生物顯微鏡（CamPI單獨放置在工作臺上）
HCMOS08300KPA+CamPI2K133A+生物顯微鏡（CamPI直接固定在HCMOS相機上）

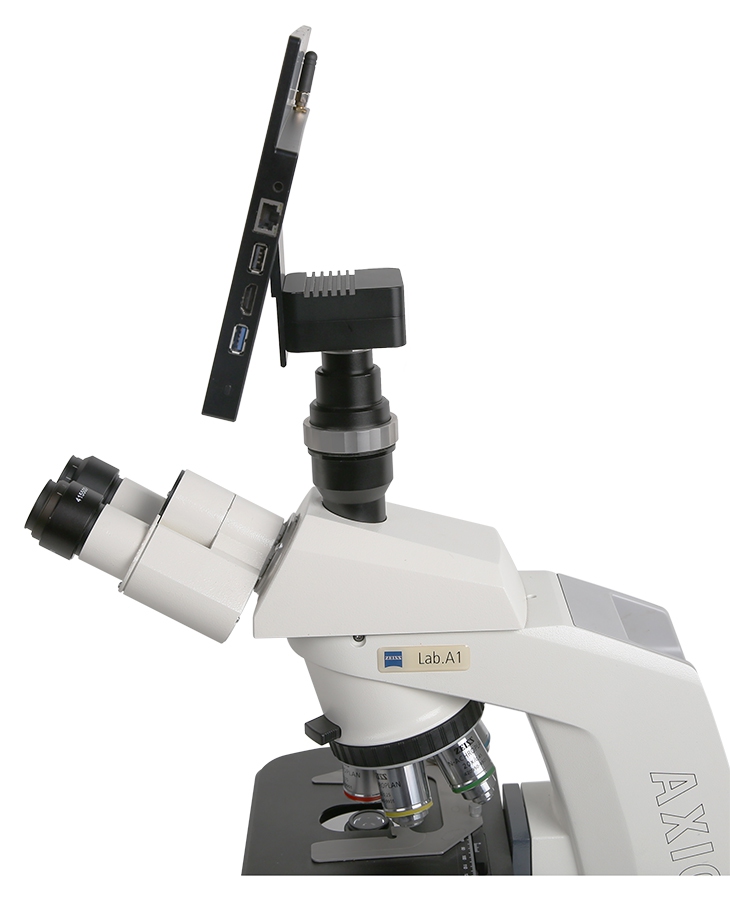

HCMOS08300KPA+CamPI2K133A+生物顯微鏡側視圖（CamPI直接固定在HCMOS相機上）
HCMOS08300KPA+CamPI2K133A+TPS210A50（CamPI固定在TPS的側桿上）

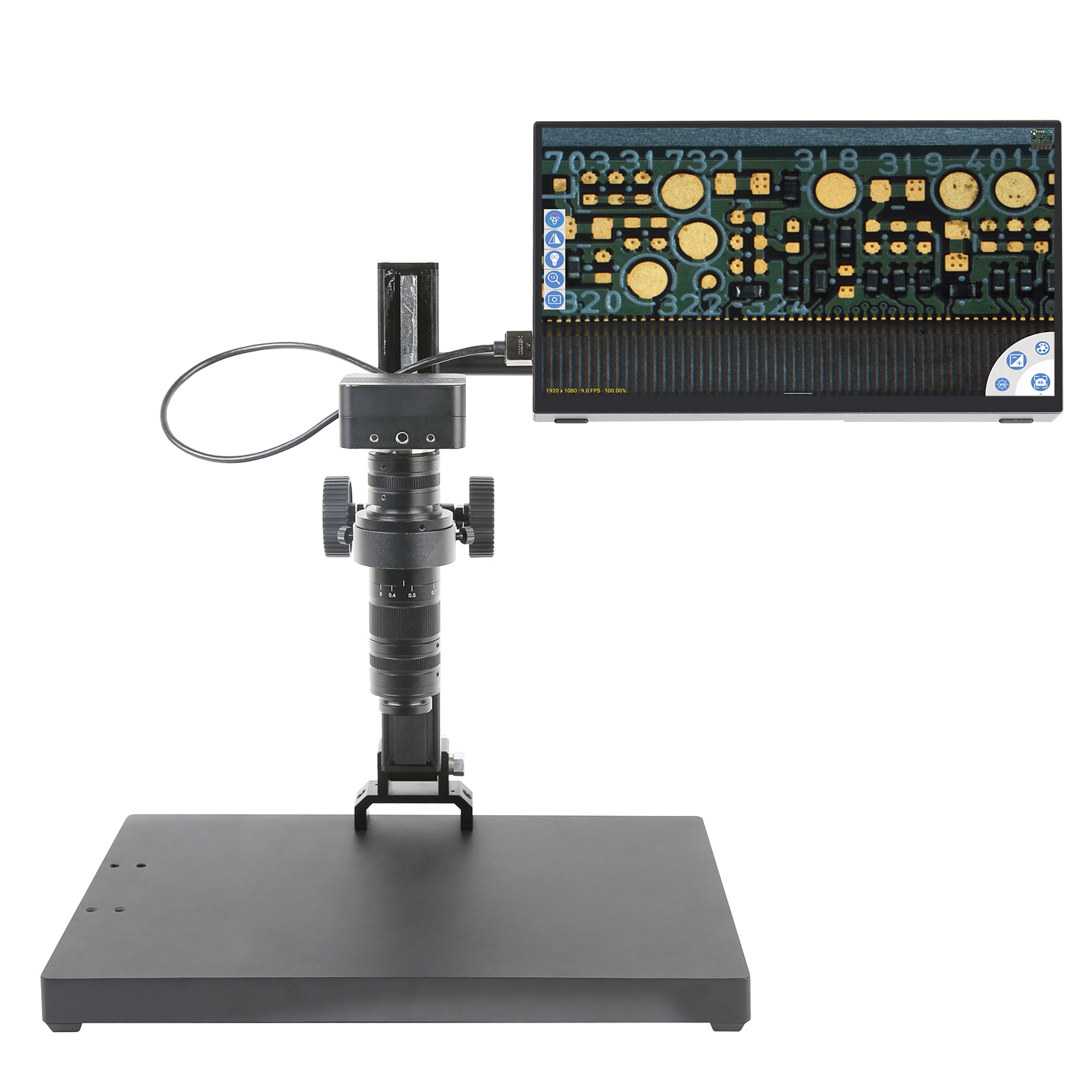

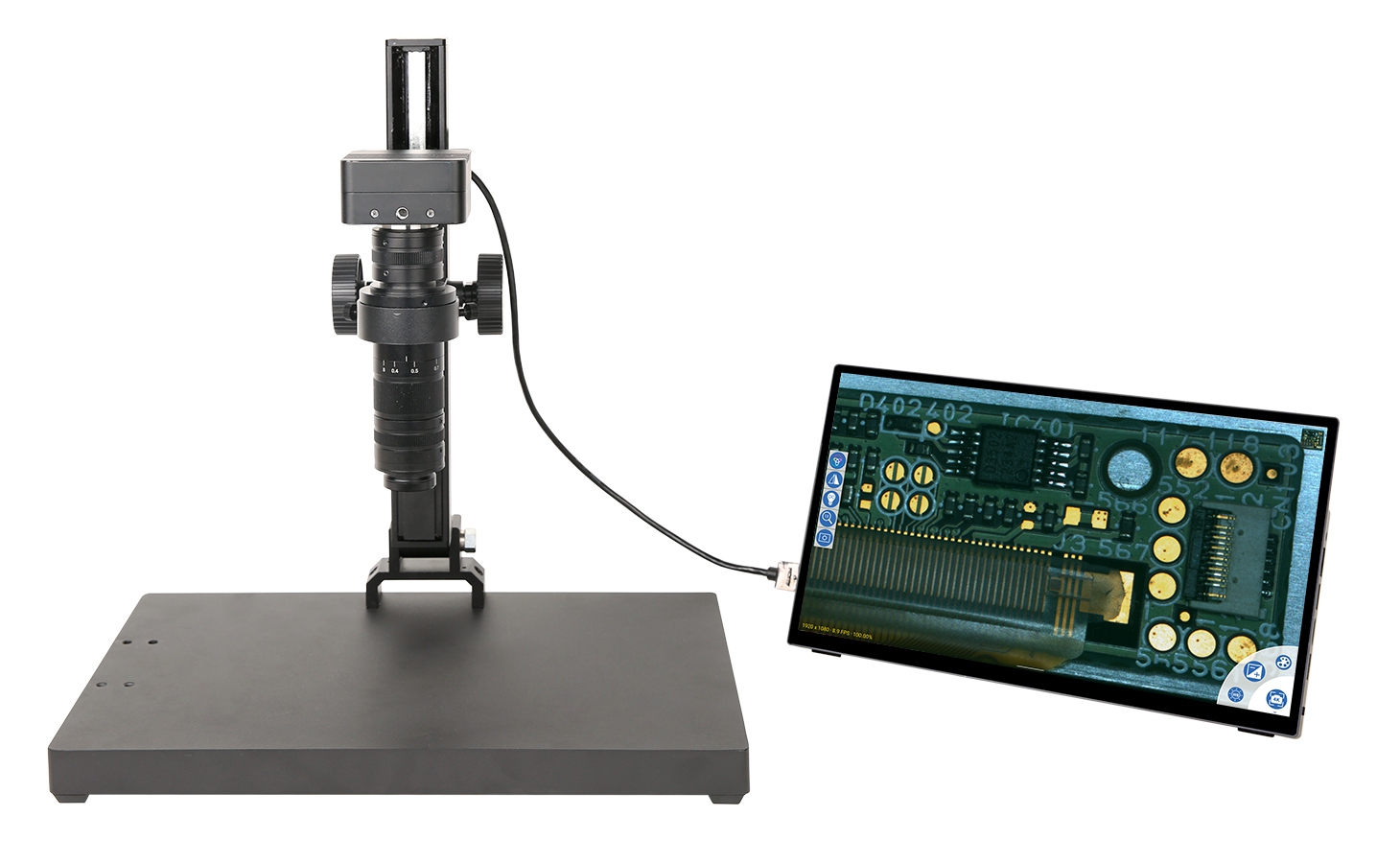

HCMOS08300KPA+CamPI2K133A+TPS210A50（CamPI放置在工作臺上）

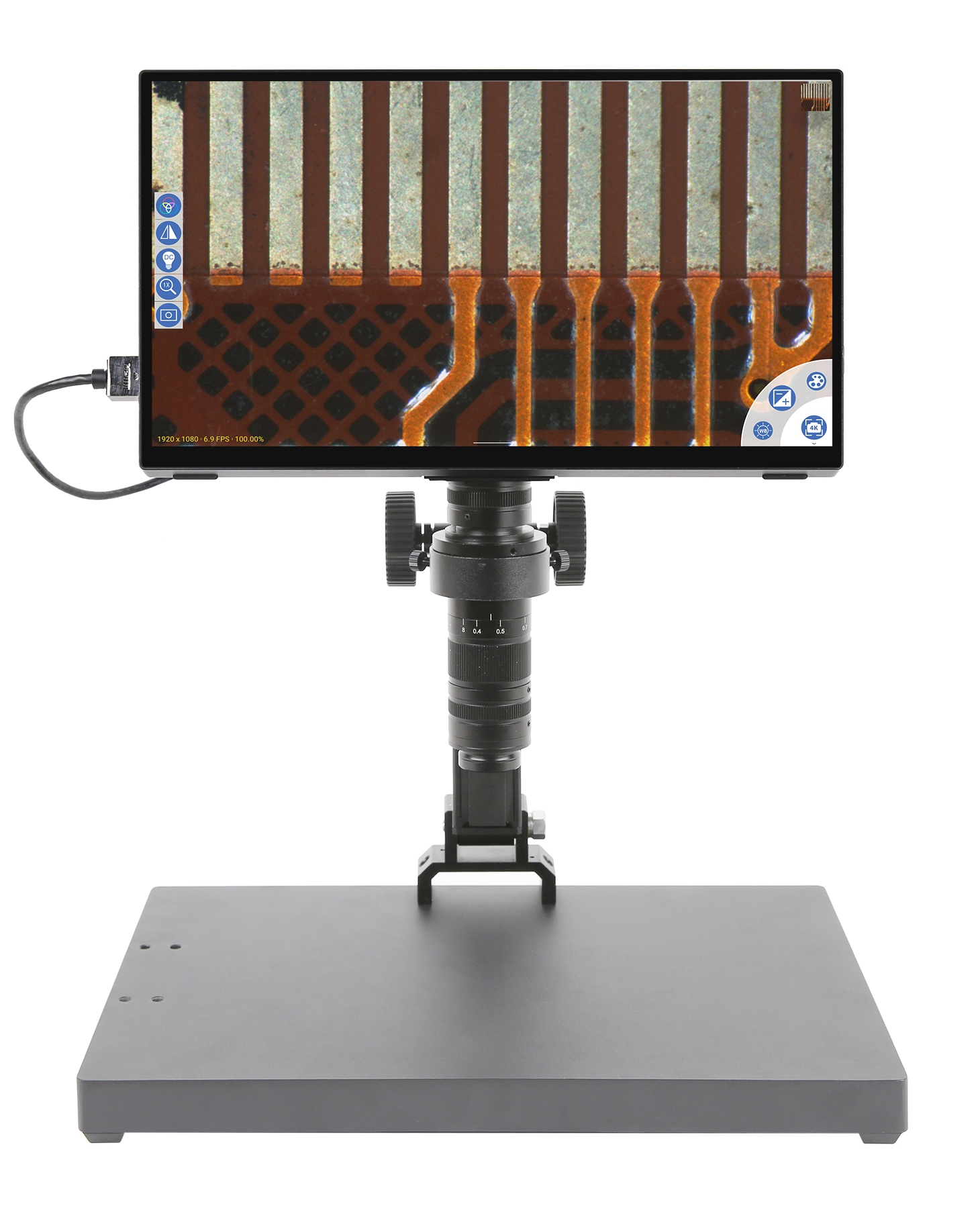

HCMOS08300KPA+CamPI2K133A+TPS210A50（CamPI直接固定在相機上）

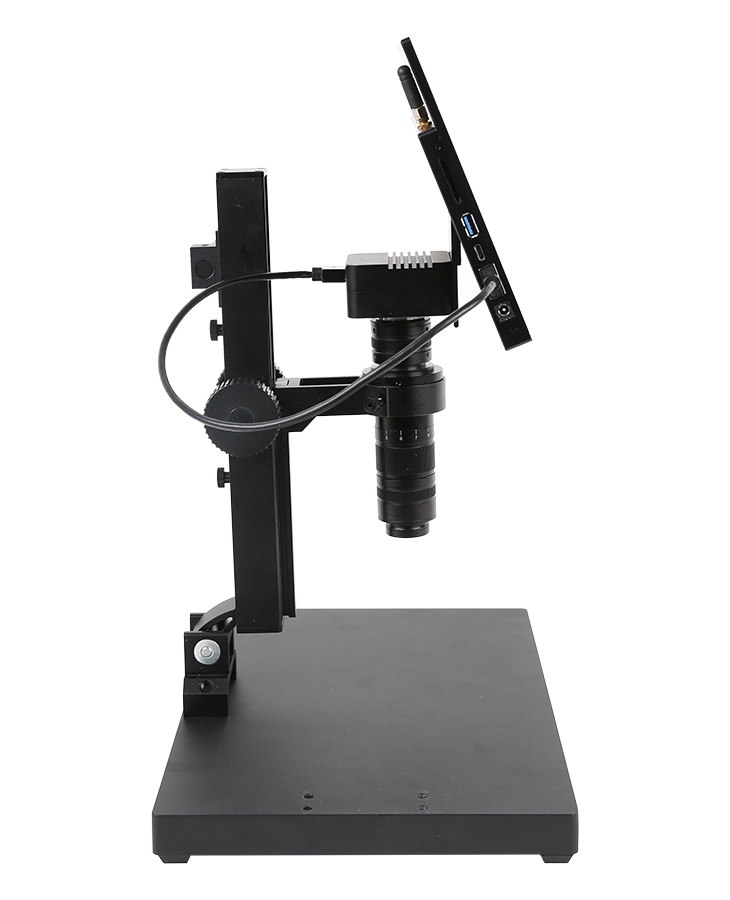

HCMOS08300KPA+CamPI2K133A+TPS210A50側視圖（CamPI直接固定在相機上）
CamPI+HCMOS的應用
CamPI與智慧制造

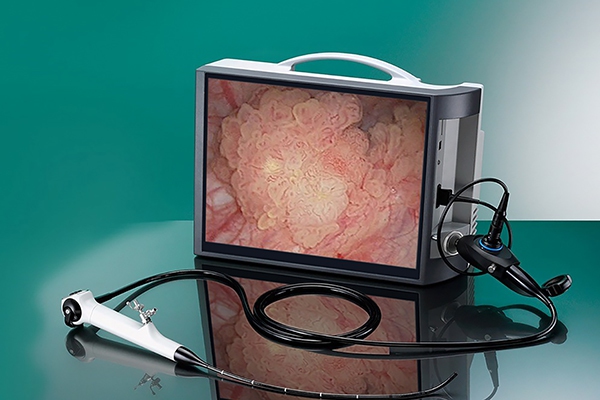

CamPI與內窺鏡應用

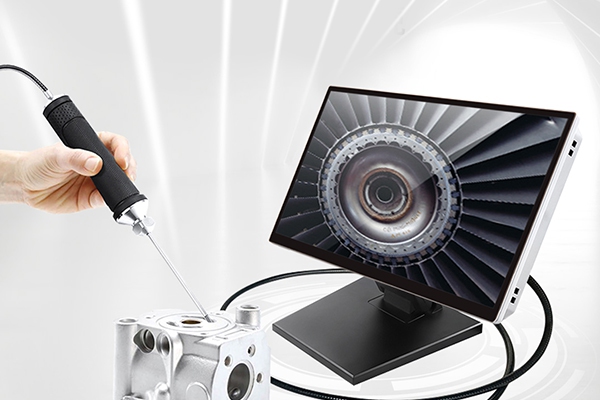

CamPI與工業內窺鏡應用

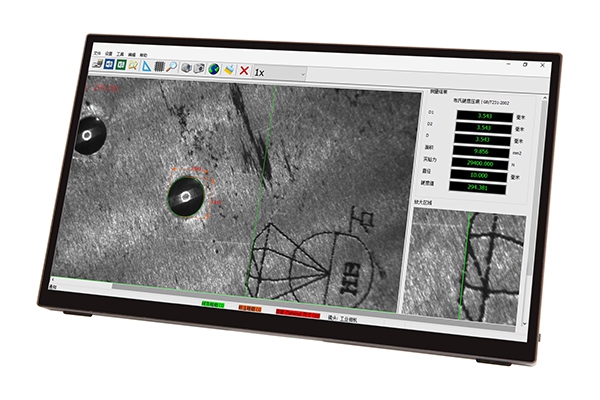

CamPI與硬度計

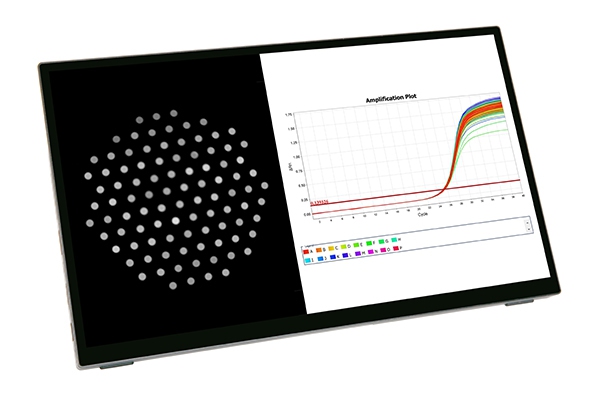

CamPI與PCR儀
CamPI與細胞計數儀

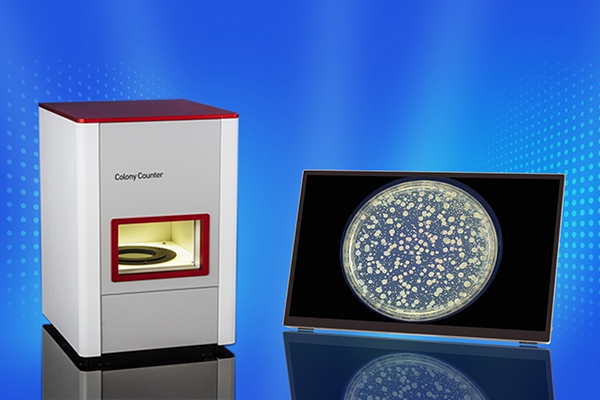

CamPI與菌落計數

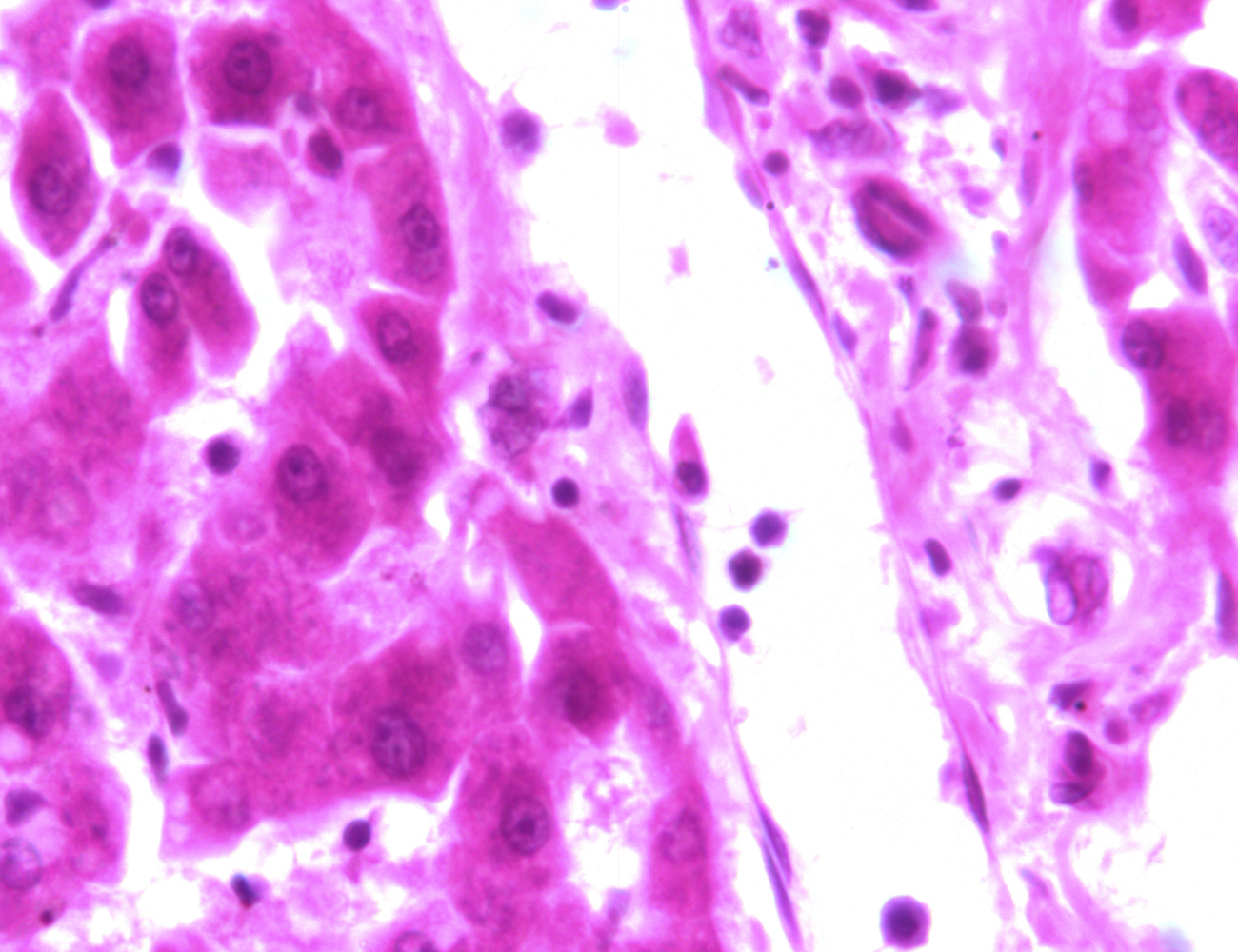

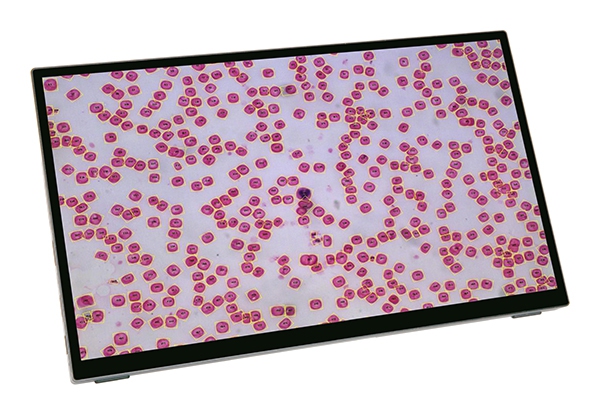

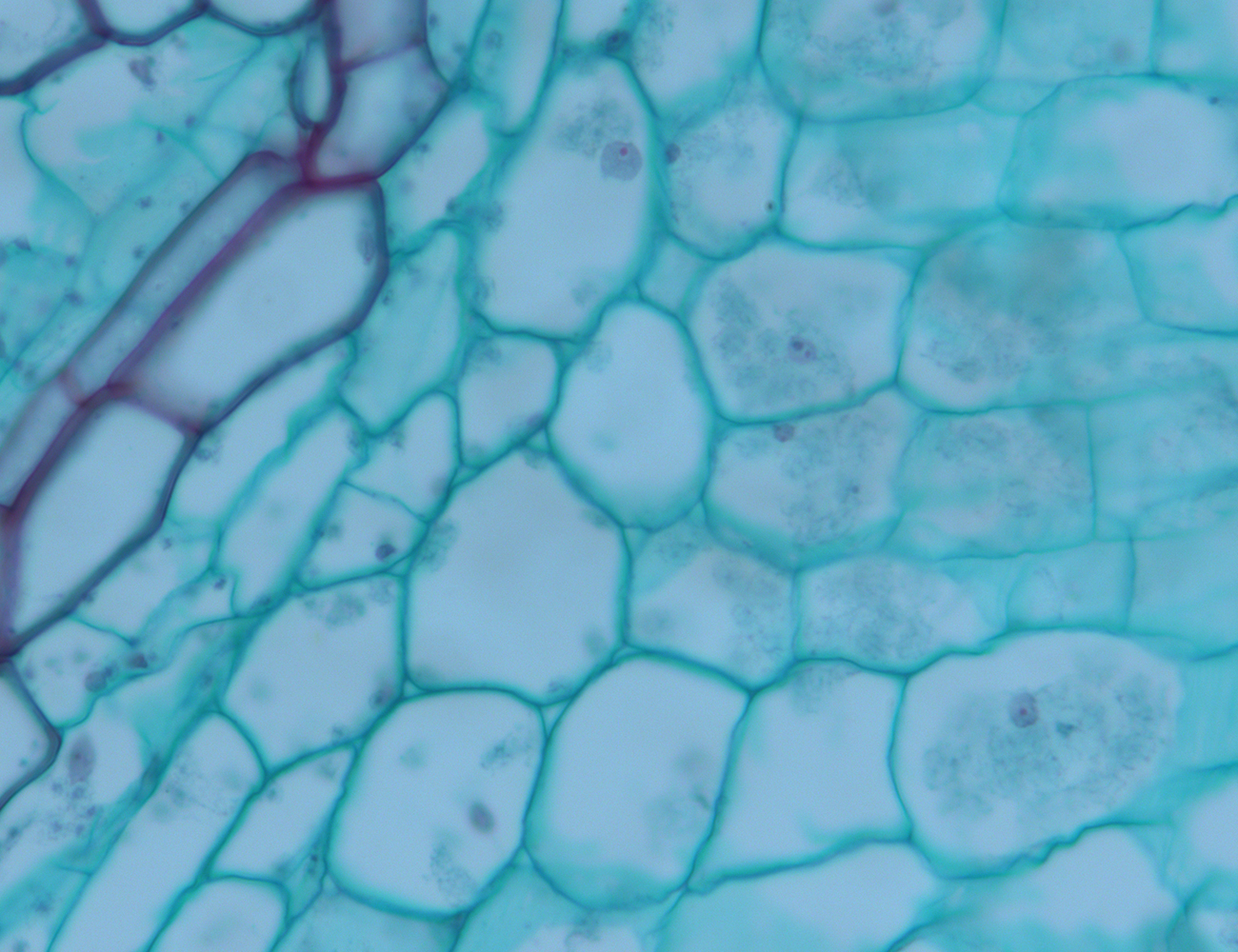

CamPI智能相機控制平臺拍攝的樣品
Sample 1
Sample 2
LCD Screen
| 標準包列表 | |
|---|---|
| A | CamPI相機智能控制平臺一套 |
| B | HCMOS系列相機一臺 |
| C | HDMI線一根 |
目前供選擇的為兩款，后續會不斷增加。
