SWIR331系列/全國產短波紅外

購買/試用/OEM/ODM 請聯系我們

簡介

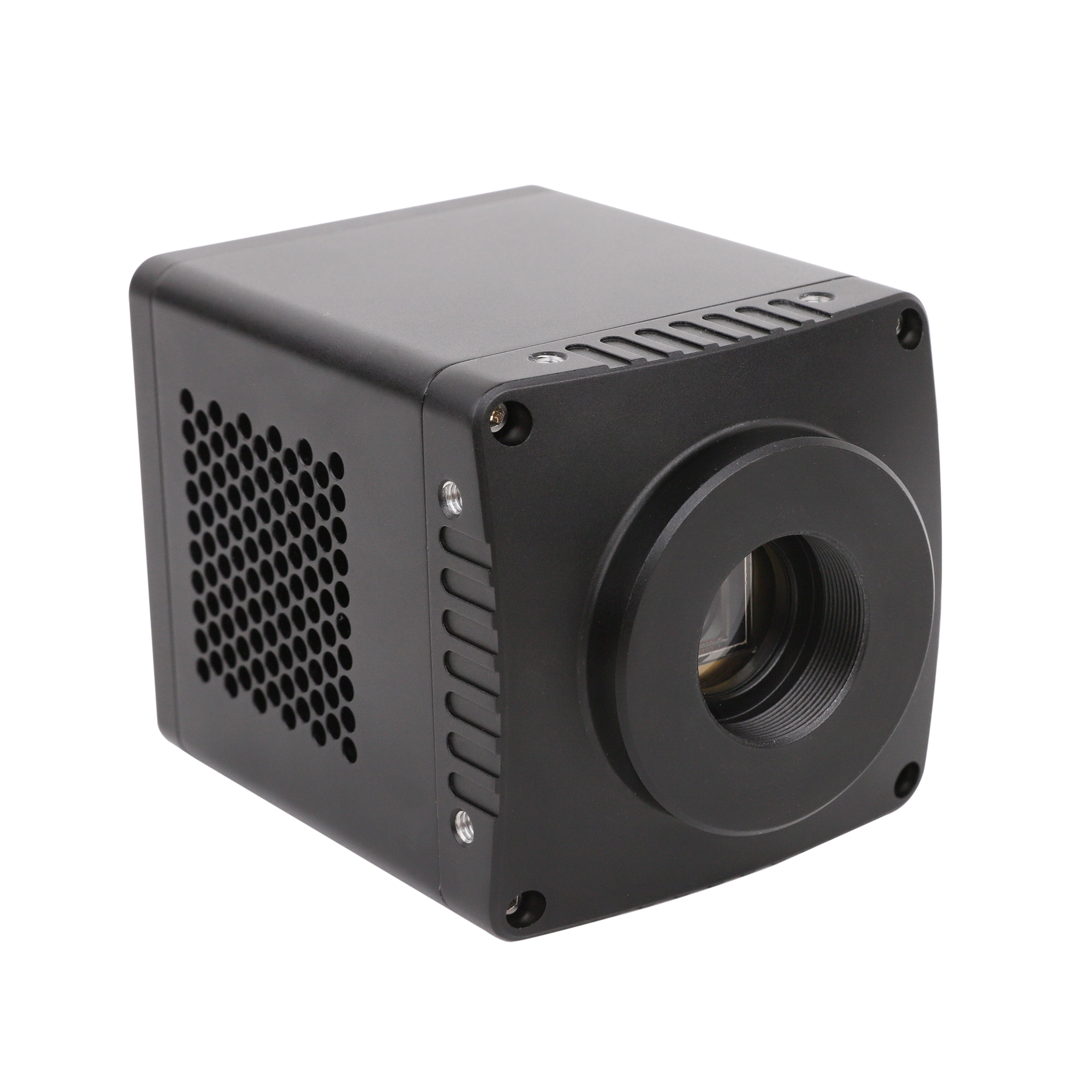

SWIR331系列CameraLink相機

SWIR331系列短波紅外相機是圖譜光電采用全國產 640 x 512 InGaAs 圖像傳感器，CameraLink / USB3 / 10GigE等多種數據傳輸方法的 C 接口的短波紅外制冷相機。具有 900 - 1700nm 短波紅外寬光譜響應，33 萬分辨率，高量子效率和低噪聲等優點。

SWIR331系列短波紅外相機可廣泛用于短波紅外成像、光譜成像、監控（夜視）、半導體檢測、醫藥學和生物學、光纖通訊、天文科學、高溫成像、濕度分布成像等應用。

SWIR331系列相機的基本特性如下：

900-1700nm（波段響應范圍）版本采用國產銦鎵砷芯片
國產640 x 512 InGaAs 短波紅外探測器
726FPS 高幀率
內置TEC 制冷片，溫差可達低于環境溫度 40℃
光譜響應范圍: 900nm-1700nm
15um像元
全局快門
PID 精準控溫，波動小于 0.3℃
CameraLink Full
14-bit 輸出(14-bit ADC)
多種工作模式：視頻模式/軟觸發模式/外觸發模式
有100%全國產器件版本或高性能版本
支持現場更新固件，接受 OEM 定制開發

應用

半導體觀察

遠距離觀察

水果水分觀察

溫度觀察

農業：通過多旋翼飛行器進行的光譜遙感應用

回收行業：塑料、垃圾和其他材料的材料分揀

飲料行業：不透明容器中的液位檢測

玻璃行業：高溫玻璃透視缺陷檢測

相關型號

訂購代碼	傳感器型號與尺寸	像素(μm)	動態范圍信噪比	數據接口	FPS/分辨率	國產化指標	曝光時間外形尺寸
1.3MP 1280 x 1024
SWIR1302KMB-U200 2024Q3	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	USB3	200@1280x1024	關鍵器件國產	16us~1s 68mm
SWIR1302KMB-10G 2024Q3	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	10G	200@1280x1024	關鍵器件國產	16us~1s 68mm
SWIR1302KMA-CL200 2024Q3	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	CameraLink	200@1280x1024	全國產	16us~1s 68mm
SWIR1302KMB-CL200 2024Q3	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	CameraLink	200@1280x1024	關鍵器件國產	16us~1s 68mm
0.33MP 640 x 512
SWIR331KMB-U700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	USB3	724@640x512	關鍵器件國產	16us~5s 68mm
SWIR331KMB-G125	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	125@640x512	關鍵器件國產	25us~5s 68mm
SWIR331KMB-G350	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	360@640x512	關鍵器件國產	25us~5s 68mm
SWIR331KMB-G700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	360@640x512 700@320x256	關鍵器件國產	25us~5s 68mm
SWIR331KMB-10G	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	10GigE	724@640x512	關鍵器件國產	25us~5s 68mm
SWIR331KMA-CL500	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	517@640x512	全國產	16us~1s 68mm
SWIR331KMA-CL700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	724@640x512	全國產	16us~1s 68mm
SWIR331KMA-CL1000 2024Q4	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	1000@640x512	全國產	16us~1s 68mm
SWIR331KMB-CL500	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	517@640x512	關鍵器件國產	16us~1s 68mm
SWIR331KMB-CL700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	724@640x512	關鍵器件國產	16us~1s 68mm
SWIR331KMB-CL1000	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	1000@640x512	關鍵器件國產	16us~1s 68mm
SWIR331KMB-UMV	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	USB3	400@640x512	關鍵器件國產	16us~5s 45mm
SWIR339KMB-CL700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	724@640x512	關鍵器件國產	16us~1s 68mm
0.24MP 640 x 384
SWIR240KMB-CL960	0.24M/640x384 3/4” (9.60x5.76) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	960@640x384	關鍵器件國產	16us~1s 68mm

* -G：GigE ；-10G： 10G接口；-CL：CameraLink接口；-UMV：Unmanned Vehicl，配合飛行器或無人機使用，相機外形尺寸偏??；

* C：彩色；M：黑白；UV：紫外；RS：卷簾快門；GS：全局快門；

* Buit-in TEC：TEC在傳感器內部，制冷溫差在25℃；External TEC：TEC在傳感器外部，制冷溫差在10℃；Without TEC：非制冷版本，相機外形尺寸??；

* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG（Remove over glass，去保護玻璃）定制版本。

詳細參數

型號參數	SWIR1302KMB-U200
型號參數	130萬像素 1.5” InGaAs USB相機
相機
傳感器型號	國產1280x1024
傳感器類型	InGaAs CMOS圖像傳感器
光譜范圍	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	1.5”
ADC	14-bit
幀率&分辨率	200fps@1280 x 1024
內存	512MB
QE	≥[email protected]μm
轉換增益	1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)
動態范圍	70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1（僅參考）
讀出噪聲	586.82e(LG)，35.05e(MG)，68.44e(HG) （僅參考）
滿井電荷	1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG) （僅參考）
暗電流	[email protected]&18℃（僅參考）
曝光時間范圍	16us~1s
快門模式	全局快門
數據接口	USB3
數字IO	1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口
數據格式	Mono 8 / Mono 14 / Packet12
制冷溫差	低于室溫40攝氏度
一般參數
供電方式	DC12V供電
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
溫度	工作溫度 -30~60℃，儲藏溫度-40~85℃
濕度	20%-80%，無冷凝
尺寸	68mm×68mm×89.8mm
重量	485g
鏡頭接口	M42
軟件	完整的SDK開發包/ToupView

型號參數	SWIR1302KMA-CL200
型號參數	130萬像素 1.5” InGaAs CameraLink相機
相機
傳感器型號	國產1280x1024
傳感器類型	InGaAs CMOS圖像傳感器
光譜范圍	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	1.5”
ADC	14-bit
幀率&分辨率	200fps@1280 x 1024
內存	512MB
QE	≥[email protected]μm
轉換增益	1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)
動態范圍	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1（僅參考）
讀出噪聲	1.3DN(LG)，2.7DN(MG)，5.0DN(HG) （僅參考）
滿井電荷	1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG) （僅參考）
暗電流	[email protected]&18℃（僅參考）
曝光時間范圍	16us~1s
快門模式	全局快門
數據接口	CameraLink Full
數字IO	1路光耦隔離輸入，1路光耦隔離輸出
數據格式	Mono 14
制冷溫差	低于室溫40攝氏度
相機類型	全國產器件
一般參數
供電方式	DC12V供電
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
溫度	工作溫度 -30~60℃，儲藏溫度-40~85℃
濕度	20%-80%，無冷凝
尺寸	68mm×68mm×89.8mm
重量	485g
鏡頭接口	M42
軟件	提供SDK開發包和基于Delsa采集卡的CLView軟件

型號參數	SWIR331KMA-CL1000	SWIR331KMA-CL700	SWIR331KMA-CL500
	33萬像素 3/4” InGaAs CameraLink相機
相機
傳感器型號	國產640*512
傳感器類型	InGaAs CMOS圖像傳感器
光譜范圍	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	3/4”
ADC	14-bit
幀率&分辨率	1000fps@640 x 512	724fps@640 x 512	517fps@640 x 512
內存	512MB
QE	75%@1350nm
轉換增益	970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)
動態范圍	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1
讀出噪聲	1.3DN(LG)，2.7DN(MG)，5.0DN(HG)
滿井電荷	3.5Me(LG)，70Ke(MG)，12Ke(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG)
暗電流	[email protected]&18℃
曝光時間范圍	16us~1s
快門模式	全局快門
數據接口	CameraLink Full
數字IO	1路光耦隔離輸入，1路光耦隔離輸出
數據格式	Mono 12 / Mono 14
制冷溫差	低于室溫40攝氏度
相機類型	全國產器件
一般參數
供電方式	DC12V供電
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
溫度	工作溫度 -30~60℃，儲藏溫度-40~85℃
濕度	20%-80%，無冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
鏡頭接口	C接口
軟件	提供SDK開發包和基于Delsa采集卡的CLView軟件

型號參數	SWIR331KMB-CL1000	SWIR331KMB-CL700	SWIR331KMB-CL500
	33萬像素 3/4” InGaAs CameraLink相機
相機
傳感器型號	國產640*512
傳感器類型	InGaAs CMOS圖像傳感器
光譜范圍	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	3/4”
ADC	14-bit
幀率&分辨率	1000fps@640 x 512	724fps@640 x 512	517fps@640 x 512
內存	512MB
QE	75%@1350nm
轉換增益	970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)
動態范圍	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1
讀出噪聲	1.3DN(LG)，2.7DN(MG)，5.0DN(HG)
滿井電荷	3.5Me(LG)，70Ke(MG)，12Ke(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG)
暗電流	[email protected]&18℃
曝光時間范圍	16us~1s
快門模式	全局快門
數據接口	CameraLink Full
數字IO	1路光耦隔離輸入，1路光耦隔離輸出
數據格式	Mono 12 / Mono 14
制冷溫差	低于室溫40攝氏度
相機類型	高性能
一般參數
供電方式	DC12V供電
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
溫度	工作溫度 -30~60℃，儲藏溫度-40~85℃
濕度	20%-80%，無冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
鏡頭接口	C接口
軟件	提供SDK開發包和基于Delsa采集卡的CLView軟件

量子效率/QE

外觀尺寸

相機支持旋轉90度安裝，改變正向方向?？蛻艨梢园凑招枨?，選擇合適的安裝方向，請下單時說明。

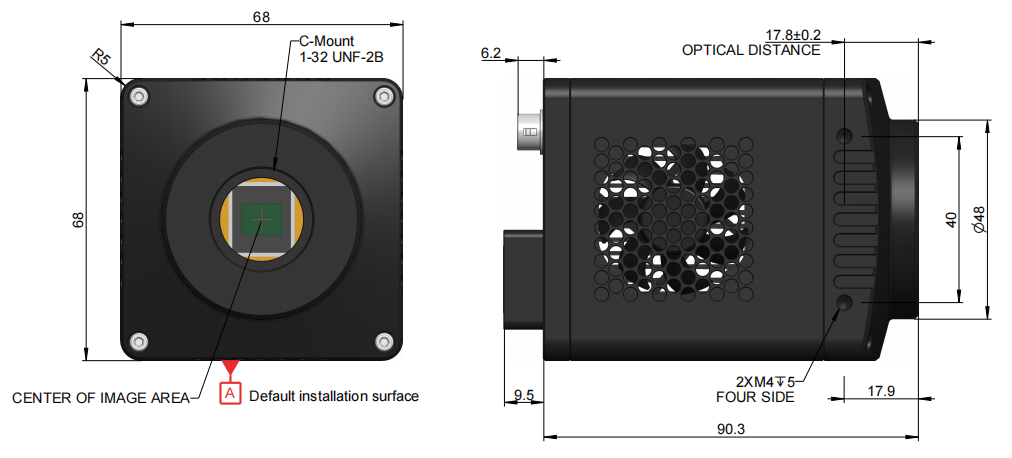

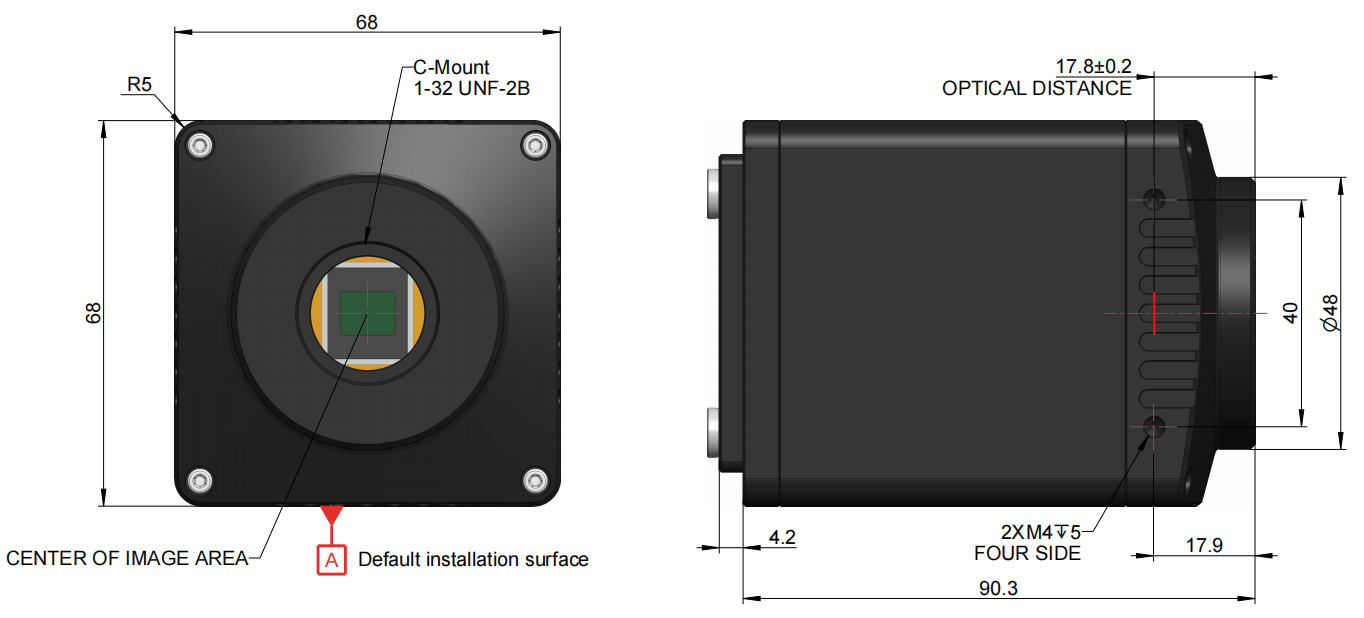

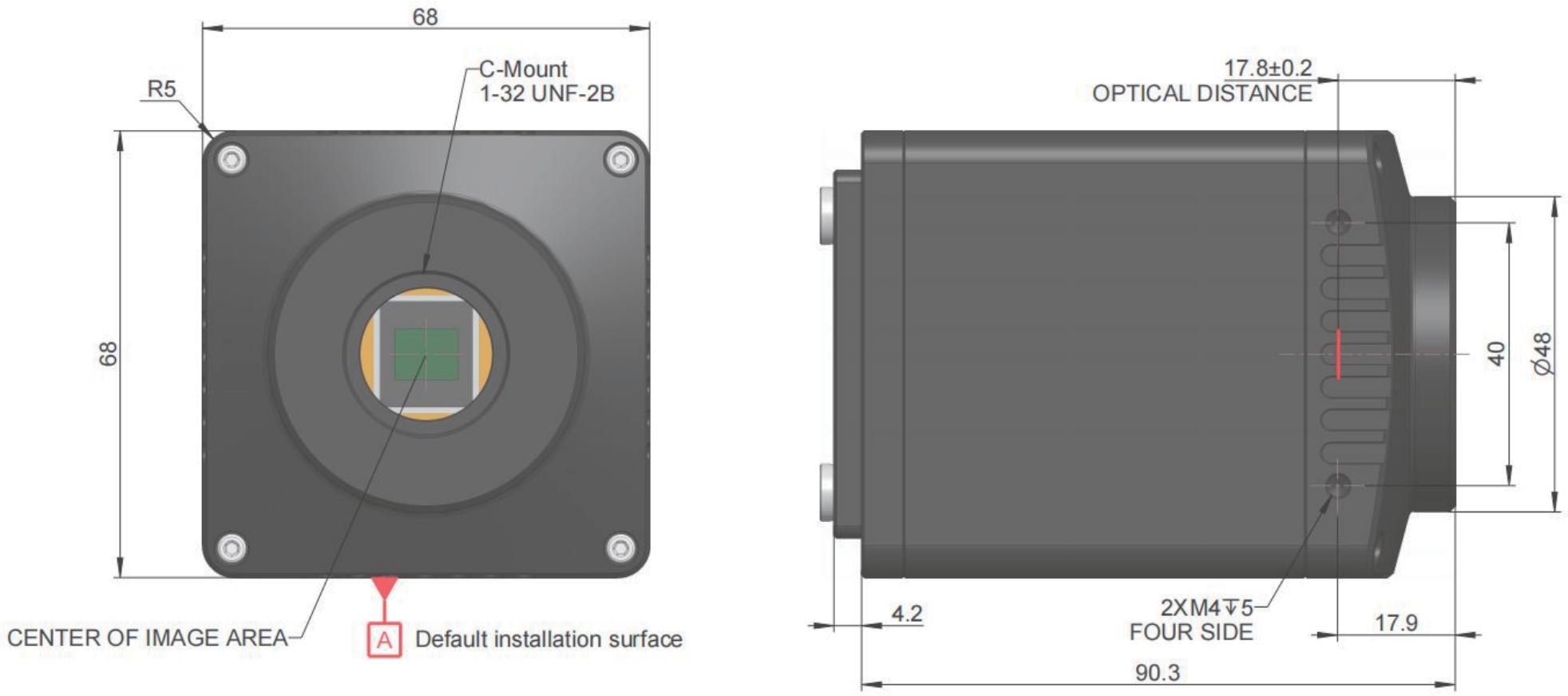

SWIR331相機外形尺寸

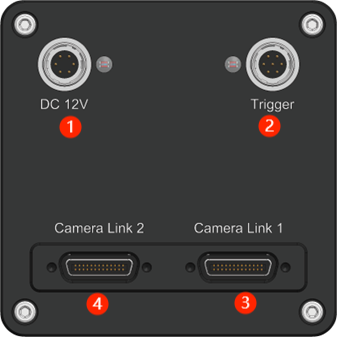

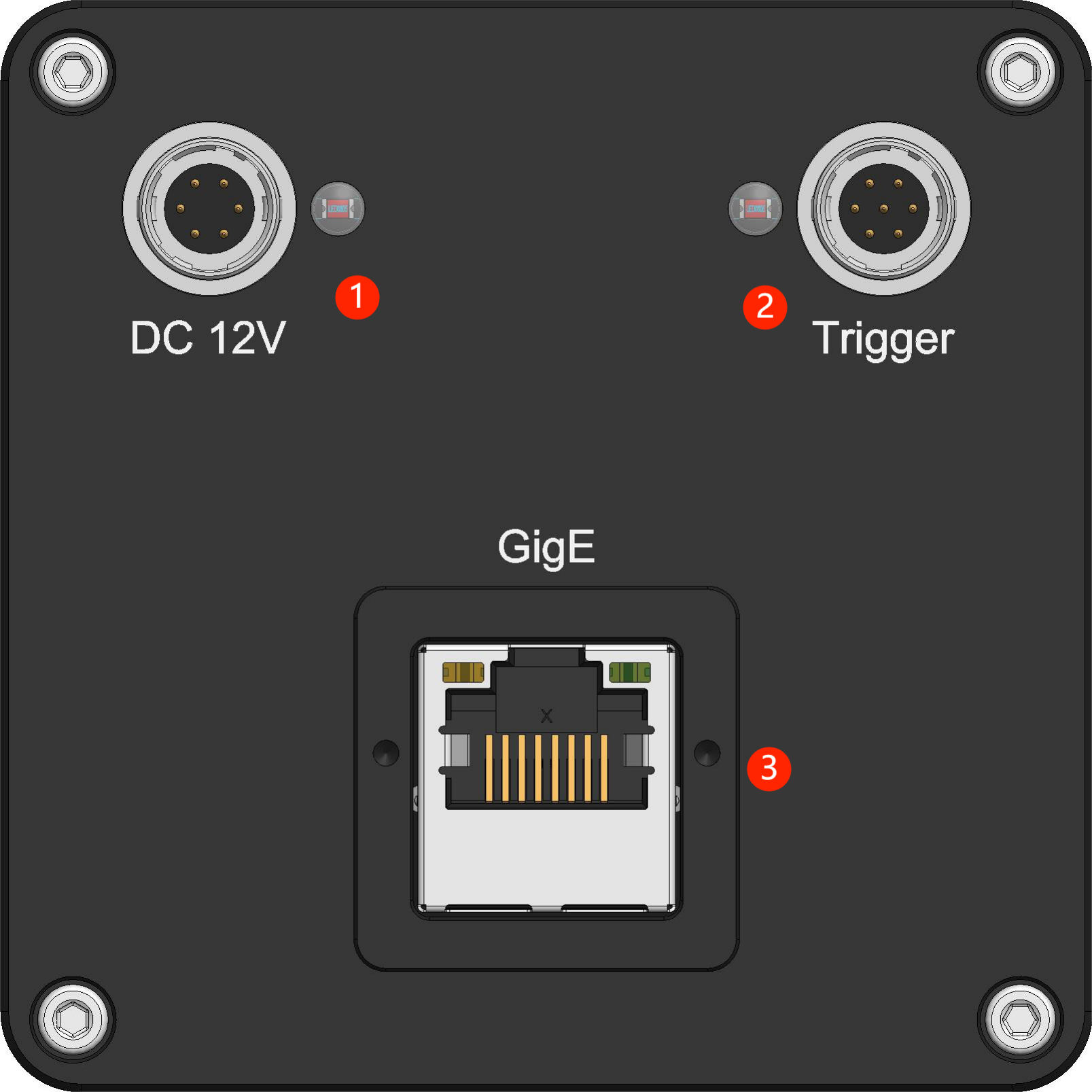

序號	規格
1	DC 12V電源接口
2	外部IO接口
3	GigE接口

序號	規格
1	DC 12V電源接口
2	外部IO接口
3	GigE接口

序號	規格
1	USB3接口
2	DC 12V電源接口
3	外部IO接口

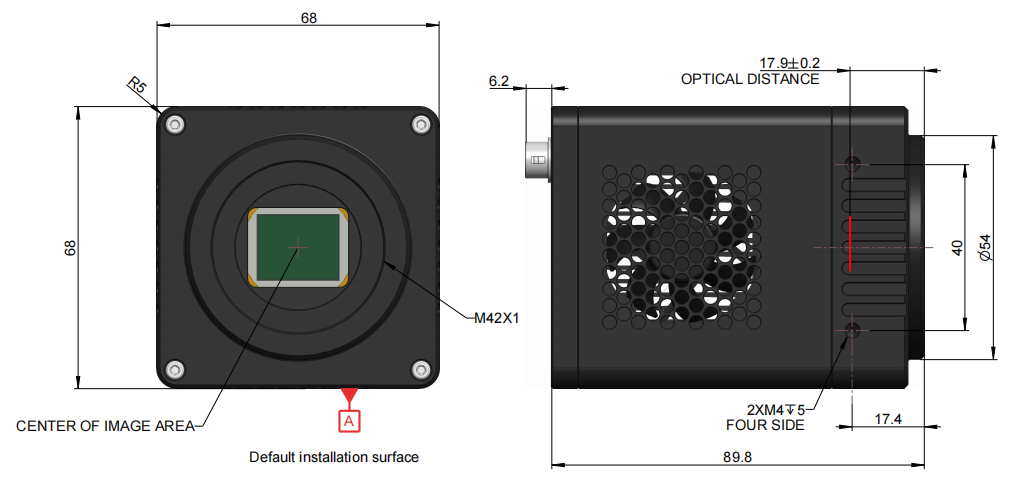

SWIR1302相機外形尺寸

序號	規格
1	DC 12V電源接口
2	外部IO接口
3	GigE接口

序號	規格
1	DC 12V電源接口
2	外部IO接口
3	GigE接口

序號	規格
1	USB3接口
2	DC 12V電源接口
3	外部IO接口

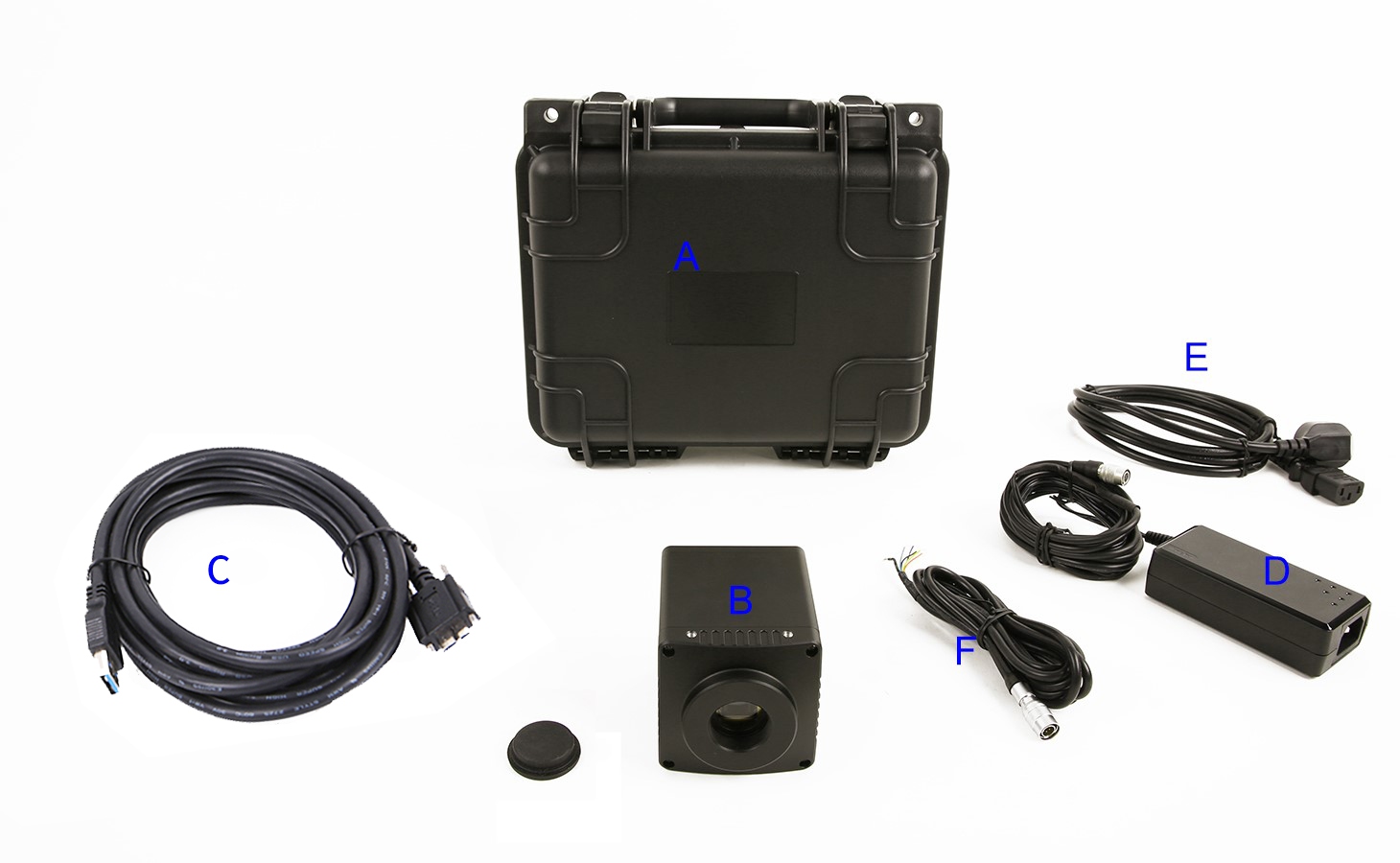

裝箱清單

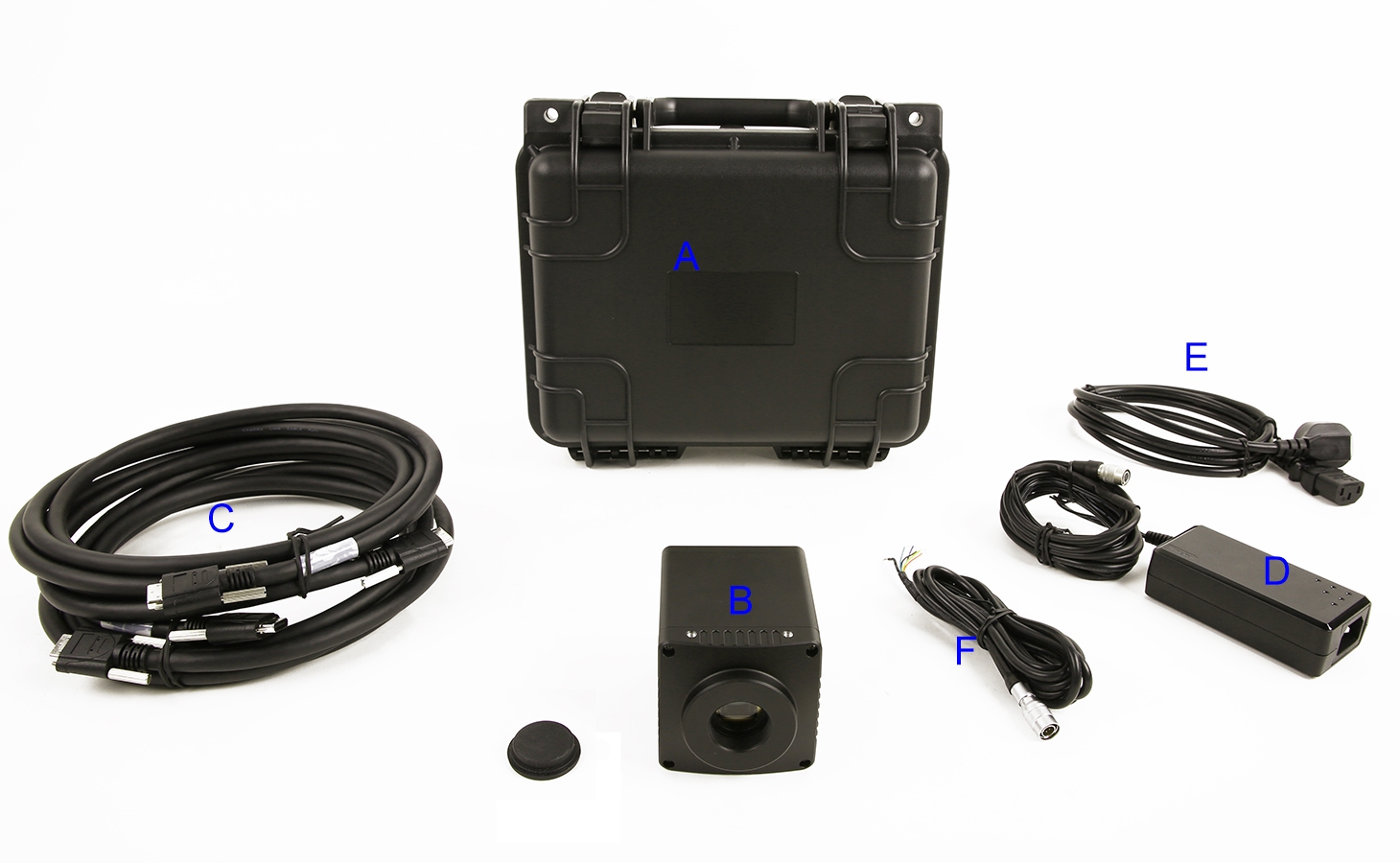

標準包裝列表
A	3-A儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 900-1700 CL接口相機
C	CameraLink線2根
D	12V/3A 6PIN航插電源適配器
E	電源線
F	外觸發控制線一根

標準包裝列表
A	3-A儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 900-1700 CL接口相機
C	CameraLink線2根
D	12V/3A 6PIN航插電源適配器
E	電源線
F	外觸發控制線一根

標準包裝列表
A	3-A儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 900-1700 CL接口相機
C	CameraLink線2根
D	12V/3A 6PIN航插電源適配器
E	電源線
F	外觸發控制線一根
