AIOCAMTOP4K是一款將4K分辨率CMOS相機與13.3英寸顯示屏集成在一起的一體機，不需要電腦即可直接用于體視顯微鏡或生物顯微鏡視頻和圖像的采集，也可用WiFi無線網絡組成顯微互動教學系統，方便教師授課與學生的學習。
AIOCAMTOP4K 系列相機的基本特性：
- 相機與顯示屏集成在一起，省卻連線，方便安裝
- Sony Starvis 2背照式CMOS傳感器
- 顯示屏輸出平均延時為40ms
- 支持0接口連接外置顯示器，實現同步輸出，4K/1080P HDMI輸出自適應切換
- 支持0接口同步輸出實時視頻
- 提供實時視頻WDR輸出功能
- 提供實時視頻景深合成功能
- USB閃存盤保存捕獲視頻或圖像，并支持本地預覽與回放
- 強大的ISP功能，銳化和3D降噪效果顯著，ROI白平衡更加精準
- 提供生物和體視顯微鏡默認ISP參數切換，方便二次調整優化
- 內嵌XCamView軟件提供豐富的圖像處理和測量功能，支持自動尋邊，自動測量功能
- 全新瀏覽界面，提供豐富的文件操作功能，圖片與圖片對比，圖片與實時視頻對比，多張圖片景深合成功能
- ToupView/ToupLite軟件，電腦端操作更便捷
- iOS/Android移動端應用，官網免費下載
詳細參數

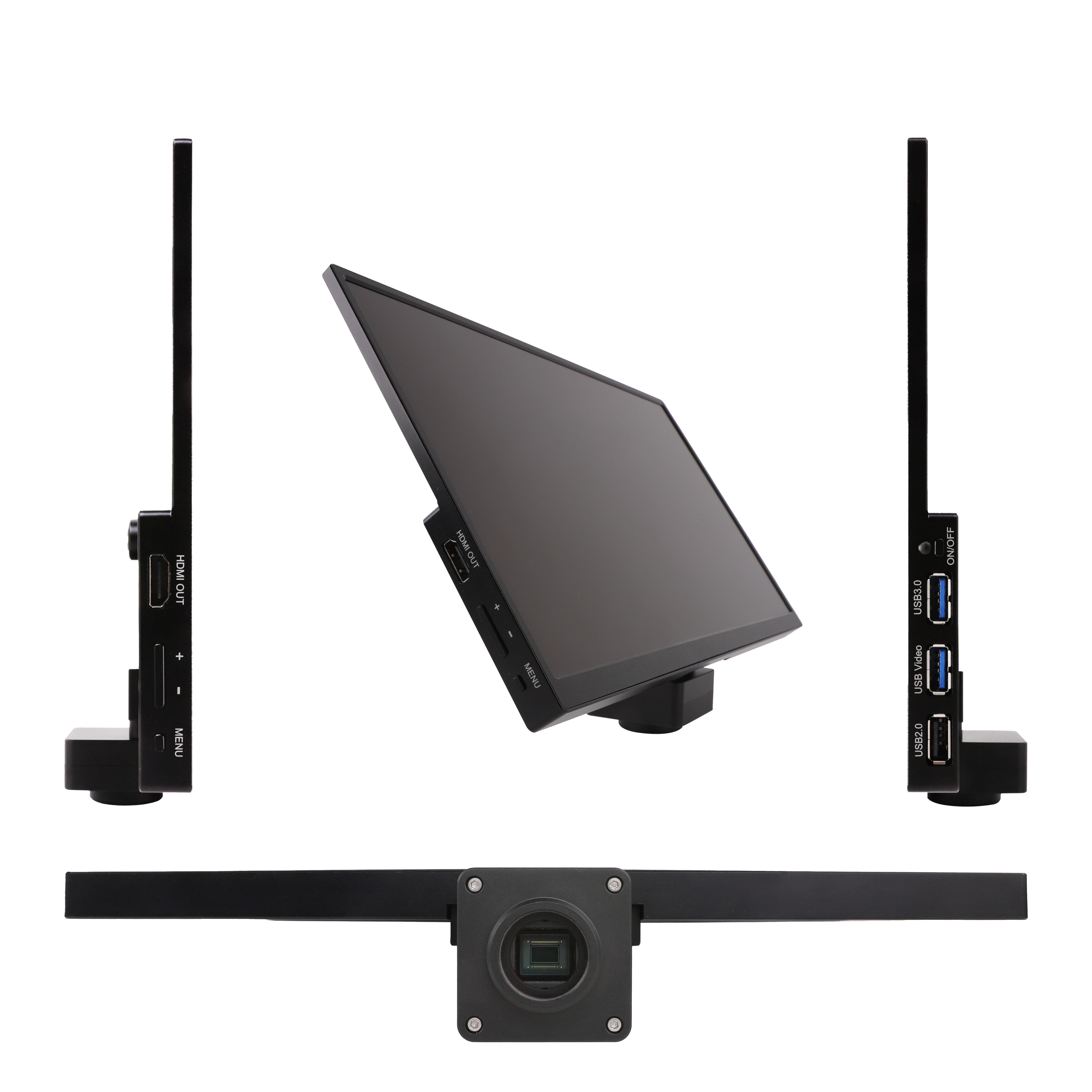

AIOCAMTOP4K系列一體相機面板接口
AIOCAMTOP4K系列一體相機接口示意圖
|
物理接口與按鍵 |
功能描述 |
|
USB2.0(2) |
USB鼠標接口，用于內置XCamView軟件的控制 |
|
USB Video |
連接電腦USB2.0接口實現視頻圖像傳輸 |
|
ON/OFF |
電源開關（短按開機，長按關機） |
|
LED |
LED狀態指示燈 |
|
HDMI OUT |
符合HDMI1.4規范，用于擴展4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換 |
|
+/- |
顯示屏亮度調節按鈕 |
|
MENU |
顯示屏菜單鍵 |
|
DC 12V2A |
12V/2A電源插孔 |
|
視頻/數據接口 |
功能描述 |
|
HDMI接口 |
通過HDMI OUT接口同步輸出視頻，支持HDMI1.4協議；30fps@4K 或30fps@1080P |
|
WiFi接口 |
通過USB2.0接口連接5G WiFi適配器模塊，支持無線AP和STA模式，實時傳輸H264編碼圖像 |
|
USB Video接口 |
通過USB Video接口連接到電腦，實時傳輸H264/MJPEG編碼圖像 |
|
其他 |
視頻圖像錄制捕獲，圖像處理以及相機控制功能描述 |
|
視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件 |
|
圖像捕獲 |
8M(3840*2160) JPEG或者TIFF格式，存儲設備為U盤 |
|
測量信息存儲 |
捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能 |
|
ISP功能 |
支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，Gamma，對比度，亮度，色調以及50HZ/60HZ防閃爍，彩轉灰等功能 |
|
圖像輔助功能 |
放大/縮?。ㄗ畲?0倍數碼放大），鏡像/翻轉，凍結，十字線，圖形疊加，比較圖像(實時圖像和存儲介質中的圖片比較，圖片與圖片比較)，瀏覽(包括圖片瀏覽、錄制視頻回放)，以及豐富的圖像測量功能 |
|
內嵌RTC |
板上提供精確時間控制 |
|
將相機各參數恢復為出廠設置 |
將相機各參數恢復為出廠設置 |
|
多語言支持 |
英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語/等多種語言 |
|
WiFi/USB 視頻輸出 情況下的軟件功能與環境 |
|
|
白平衡 |
經典自動、手動以及ROI白平衡 |
|
顏色技術 |
Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術 |
|
捕獲/控制SDK |
標準接口API(Windows/Linux/Mac) |
|
記錄機制 |
靜態圖像或視頻 |
|
操作系統 |
Microsoft® Windows® 8 / 8.1 / 10 / 11(32
& 64 bit) |
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
內存: 4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
顯示器: 19”或更大 |
|
|
CD-ROM |
|
|
相機工作環境 |
|
|
工作溫度/攝氏度 |
-10~ 50 |
|
貯存溫度/攝氏度 |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
保存濕度 |
10~60%RH |
|
電源 |
DC 12V/2A 適配器 |
相機尺寸

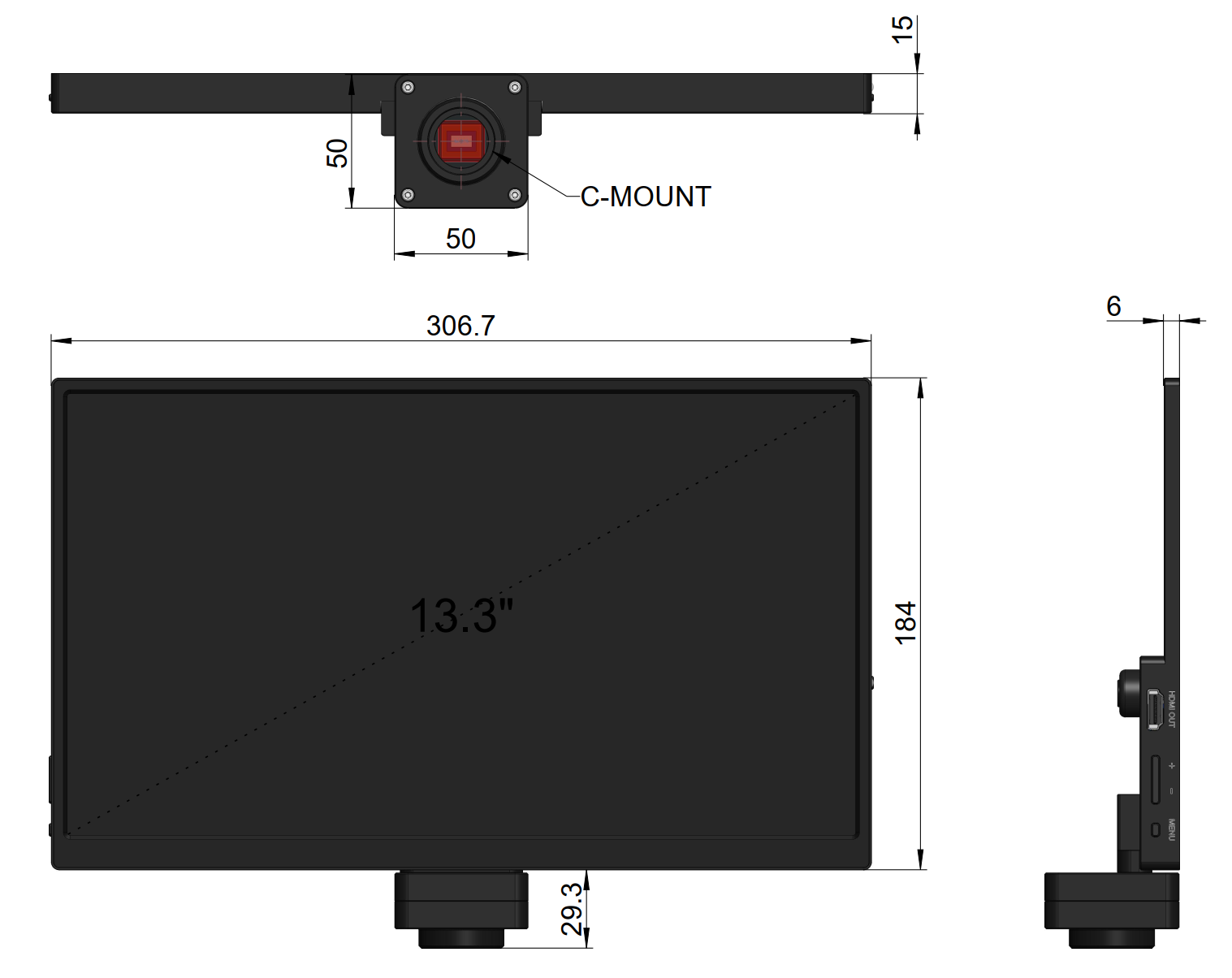

AIOCAMTOP4K系列一體相機尺寸示意圖
應用實例
向日葵莖橫切
向日葵莖橫切
三年生椴樹莖橫切
電路板
裝箱清單

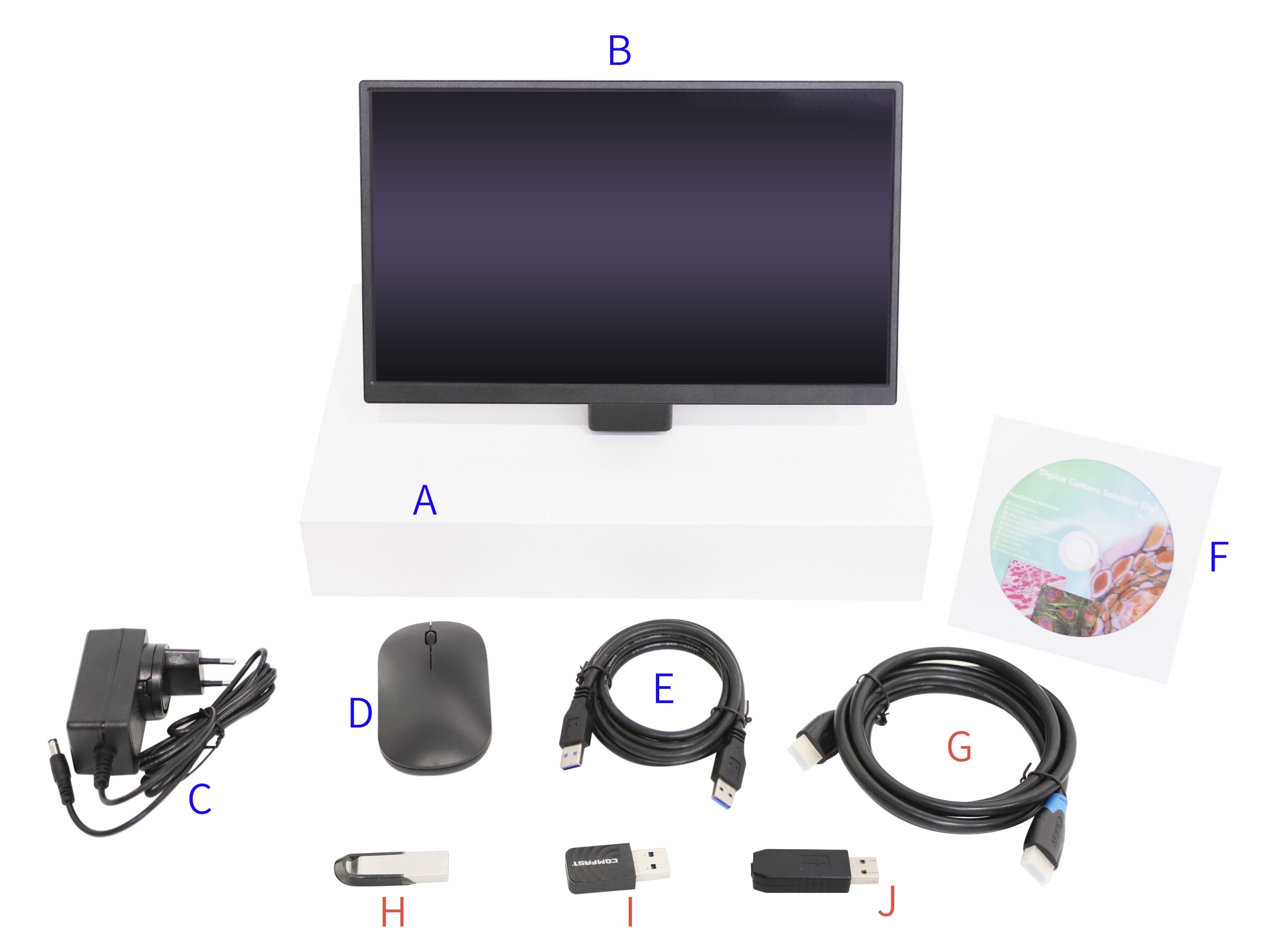

AIOCAMTOP4K系列一體相機包裝示意圖
|
標準裝箱清單 |
|
|
A |
相機包裝盒規格：L:35.6cm W:24.9cm H:7.5cm (1pcs, 1.68 公斤/每盒) |
|
B |
AIOCAMTOP4K系列一體相機一臺 |
|
C |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 2A |
|
D |
USB無線鼠標 |
|
E |
USB2.0 A公A公鍍金頭數據線/2.0m |
|
F |
CD (驅動與應用程序, Ø12cm) |
|
可選附件 |
|
|
G |
HDMI線 |
|
H |
U盤 |
|
I |
USB接口無線網卡適配器（WiFi模式下，需要USB WiFi適配器才能操作相機），不同的型號，外形會有所不同 |
|
J |
音控模塊（中文或英文） |
訂購代碼
傳感器尺寸
像素
G光靈敏度
暗電流
FPS/分辨率
采樣
平均
曝光時間
AIOCAMTOP4K8MPC
Sony IMX678(C)
1/1.8"(7.68x4.32)
2.0x2.0
1364mv with 1/30s
0.15mv with 1/30s
30@3840*2160(HDMI)
30@3840*2160(WiFi)
30@3840*2160(USB)
1x1
0.04~1000
