OCAM系列HDMI相機

購買/試用/OEM/ODM 請聯系我們

ToupTek

簡介

OCAM系列HDMI相機

OCAM系列HDMI相機不需要電腦即可直接用于體視顯微鏡或生物顯微鏡視頻與圖像的采集。

OCAM系列HDMI相機的基本特性：

  • 選用Sony Starvis背照式CMOS傳感器的HDMI相機
  • 支持USB音控模塊，實現語音指令實時操控相機進行拍照、錄像以及凍結等操作
  • 支持掃碼槍抓圖功能
  • 內嵌XCamView軟件用于控制相機，提供豐富的測量、網格線管理、自定義模板功能
  • 提供自動尋邊，自動平行線距離測量、自動矩形測量等自動測量功能
  • 提供U盤存儲功能，支持本地預覽與回放，圖片與圖片、圖片與視頻對比功能
  • 強大的ISP功能，提供暗部增強，銳化和3D降噪等功能
  • 支持生物顯微鏡和體視顯微鏡默認效果的快速切換，方便用戶多場景使用

相關型號

訂購代碼

傳感器尺寸

像素

G光靈敏度

暗電流

FPS/分辨率

采樣
平均

曝光時間

OCAM4K8MPA

Sony IMX678(C)
1/1.8"(7.68x4.32)

2.0x2.0

1364mv with 1/30s
0.15mv with 1/30s

30@3840*2160(HDMI)

1x1

0.04~1000

OCAM4K8MPB

Sony IMX415(C)
1/2.8"(5.57x3.13)

1.45x1.45

300mv with 1/30s
0.13mv with 1/30s

30@3840*2160(HDMI)

1x1

0.04~1000

OCAM1080P2MPA

Sony IMX385(C)
1/2"(7.2x4.05)

3.75x3.75

1175mv with 1/30s
0.15mv with 1/30s

60@1920*1080(HDMI)

1x1

0.04~1000

OCAM1080P2MPB

Sony IMX462(C)
1/2.8"(5.57x3.13)

2.9x2.9

921mv with 1/30s
0.15mv with 1/30s

60@1920*1080(HDMI)

1x1

0.04~1000

詳細參數

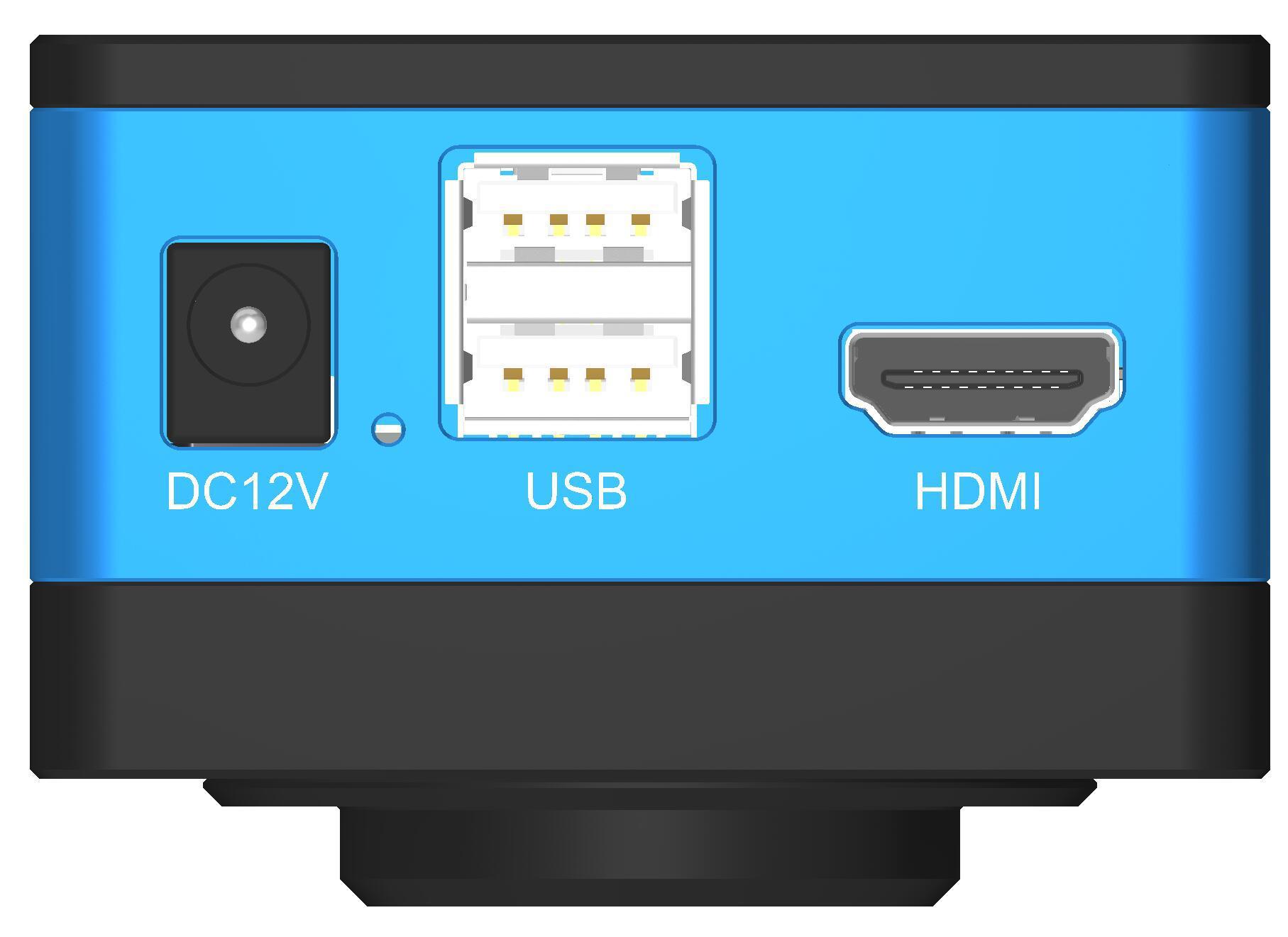

OCAM系列HDMI相機接口面板示意圖
OCAM系列HDMI相機接口面板示意圖

物理接口

功能描述

DC12V

12V/1A電源插孔

LED

LED狀態指示燈

USB（2個）

連接USB鼠標，用于內置XCamView軟件的控制
連接U盤，實現圖片和視頻存儲功能

連接USB音控模塊，實現語音指令實時操控相機拍照、錄像以及凍結等操作

HDMI

符合HDMI1.4規范，用于4K/1080P視頻圖像輸出,支持顯示器的自動分辨率切換(OCAM4K8MPA、OCAM4K8MPB)
符合HDMI1.4規范，用于1080P視頻圖像輸出(OCAM1080P2MPA、OCAM1080P2MPB)

視頻/數據接口

功能描述

HDMI接口

支持HDMI1.4協議；30fps@4K或30fps@1080P(OCAM4K8MPA、OCAM4K8MPB);

60fps@1080P(OCAM1080P2MPA、OCAM1080P2MPB)

其他

視頻圖像錄制捕獲，圖像處理以及相機控制功能描述

視頻錄制

視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件(OCAM4K8MPA、OCAM4K8MPB)
MP4封裝H264/H265編碼的2M(1920*1080)視頻文件(OCAM1080P2MPA、OCAM1080P2MPB)
存儲幀率：30fps (OCAM4K8MPA、OCAM4K8MPB)；60fps (OCAM1080P2MPA、OCAM1080P2MPB)

圖像捕獲

8M(3840*2160, OCAM4K8MPA、OCAM4K8MPB) JPEG或者TIFF格式
2M(1920*1080, OCAM1080P2MPA、OCAM1080P2MPB) JPEG或者TIFF格式

測量信息存儲

捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能

ISP功能

支持曝光時間/增益調節（自動/手動曝光），白平衡，銳化，3D 降噪，飽和度，對比度，亮度，Gamma，顏色風格，暗部增強以及50HZ/60HZ防閃爍，彩轉灰等功能

圖像輔助功能

放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，比較圖像（實時圖像和存儲介質中的圖片比較功能，圖像與圖像對比），圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能

內嵌RTC

板上提供精確時間控制

將相機各參數恢復為出廠設置

將相機各參數恢復為出廠設置

多語言支持

英語/簡體中文

相機工作環境

工作溫度/攝氏度

-10~ 50

貯存溫度/攝氏度

-20~ 60

工作濕度

30~80%RH

保存濕度

10~60%RH

電源

DC 12V/1A 適配器

應用實例

OCAM應用實例
纖維結締組織.Sec
OCAM應用實例
草履蟲WM
OCAM應用實例
電路板
OCAM應用實例
向日葵.L.S

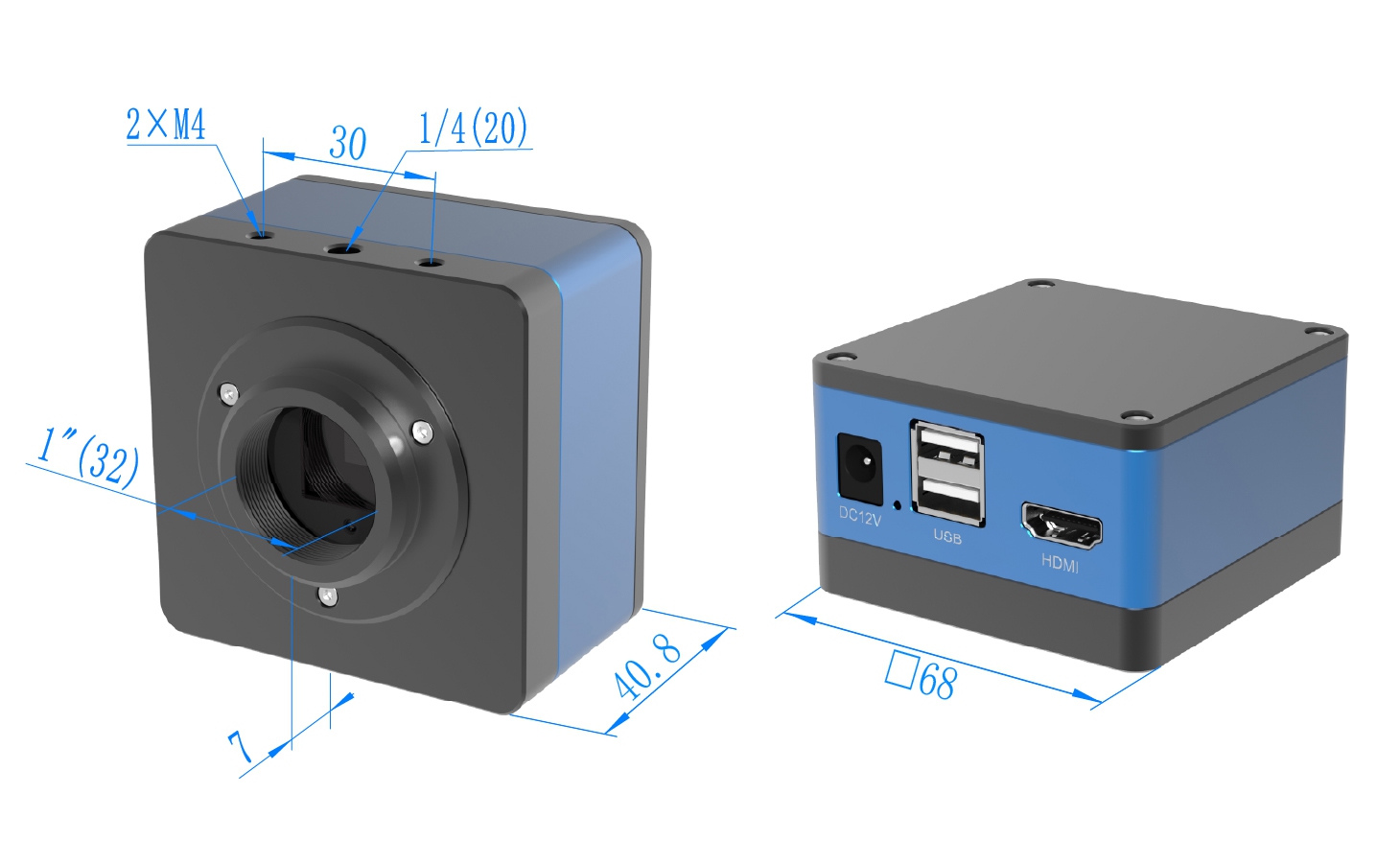

OCAM系列HDMI相機尺寸

OCAM系列HDMI相機尺寸示意圖
OCAM系列HDMI相機尺寸

裝箱清單

OCAM相機
OCAM系列HDMI相機包裝示意圖

標準裝箱清單

A

相機包裝盒規格：L:18.4cm W:17.4cm H:8.1cm

B

OCAM系列HDMI相機一臺(兩種不同的款式中的一種，請指定)

C

電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A
美標: 型號: POWER-U-12V1A(MSA-C1000IC12.0-12W-US)
歐標: 型號: POWER-E-12V1A(MSA-C10001C12.0-12W-DE)

D

USB鼠標

E

HDMI線

可選附件

F

U盤

G

可調焦式目鏡筒適配器

Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

H

固定式目鏡筒適配器

Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

注意 ： 對G和H選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器;

I

108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環

J

108016(Dia.23.2mm to 30.5mm環)/ 用于直徑30.5mm目鏡筒轉接環

K

測微尺

106011/TS-M1(X=0.01mm/100Div.)
106012/TS-M2(X,Y=0.01mm/100Div.)
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
