SCAM4K系列相機不需要電腦即可直接用于體視顯微鏡或生物顯微鏡視頻與圖像的采集，也可用于組網成顯微互動教學系統，方便教師授課與學生的學習。
SCAM4K系列相機的基本特性：
- Sony Exmor/Starvis背照式CMOS傳感器
- 4K HDMI/WiFi/USB3.0多接口輸出
- 4K/1080P HDMI輸出自適應切換
- SD卡/USB閃存盤保存捕獲圖像或視頻，并支持本地預覽與回放
- 內嵌XCamView軟件用于控制相機
- 強大的ISP功能，銳化和3D降噪效果顯著，ROI白平衡更加精準
- ToupView/ToupLite軟件，電腦端操作更便捷
- iOS/Android移動端應用，免費應用商店下載
| 物理接口與按鍵 | 功能描述 |
|---|---|
|
USB Mouse |
USB鼠標接口，用于內置XCamView軟件的控制 |
|
USB2.0 |
連接U盤，實現圖片和視頻存儲功能/連接5G WiFi適配器模塊實現無線視頻圖像傳輸 |
|
U SB V i deo |
連接電腦USB3.0接口實現視頻圖像傳輸 |
|
HDMI |
符合HDMI1.4規范，用于4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換 |
|
SD |
符合SDIO3.0規范，用于捕獲視頻與圖像的存貯 |
|
ON/OFF |
電源開關 |
|
LED |
LED狀態指示燈 |
|
DC12V |
12V/1A電源插孔 |
| 視頻 / 數據接口 | 功能描述 |
|
HDMI接口 |
支持HDMI1.4協議；30fps@4K 或30fps@1080P |
|
WIFI 接口 |
通過USB2.0接口連接5G WiFi適配器模塊，支持無線AP和STA模式，實時傳輸1080P H264編碼圖像，捕獲圖片大小為8M(3840x2160) |
|
USB Video 接口 |
通過USB Video接口連接到電腦，實時傳輸H264/NV12/MJPEG編碼圖像 |
| 其他 | 視頻圖像錄制捕獲，圖像處理以及相機控制功能描述 |
|
視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的8M(3840x2160)視頻文件
存儲幀率：30fps |
|
圖像捕獲 |
8M(3840x2160) JPEG或者TIFF格式，存儲設備有SD卡或者U盤(SD卡優先) |
|
測量信息存儲 |
捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能 |
|
ISP 功能 |
支持 曝光時間 / 增益調節 （自動/手動曝光）， 白平衡 （手動/自動/ROI白平衡）， 銳化， 3D 降噪，飽和度，對比度，亮度， G amma 以及 50HZ/60HZ 防閃爍 ， 彩轉灰 等功能 |
|
圖像輔助功能 |
放大 / 縮小 （最大10倍數碼放大）， 鏡像 / 翻轉 ， 凍結 ， 十字線 ， 比較圖像 （實時圖像和存儲介質中的圖片比較功能，圖像與圖像對比）， 圖片瀏覽 (Browser)， 錄制視頻回放 以及豐富的 圖像測量 功能 |
|
內嵌RTC |
板上提供精確時間控制 |
|
將相機各參數恢復為出廠設置 |
將相機各參數恢復為出廠設置 |
|
多語言支持 |
英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語等多種語言 |
| WiFi / USB 3.0 Video輸出情況下的軟件功能與環境 | |
|
白平衡 |
經典自動、手動以及ROI白平衡 |
|
顏色技術 |
Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術 |
|
捕獲/控制SDK |
標準接口API(Windows/Linux/Mac) |
|
記錄機制 |
靜態圖像或視頻 |
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
內存:4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
顯示器: 19”或更大 |
|
|
CD-ROM |
|
| 相機工作環境 | |
|
工作溫度 / 攝氏度 |
-10~ 50 |
|
貯存溫度 / 攝氏度 |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
保存濕度 |
10~60%RH |
|
電源 |
DC 12V/1A 適配器 |
SCAM4K 用于體視顯微鏡或生物顯微鏡視頻與圖像的采集，也可用于組網成顯微互動教學系統，方便授課與的學習。
應用實例

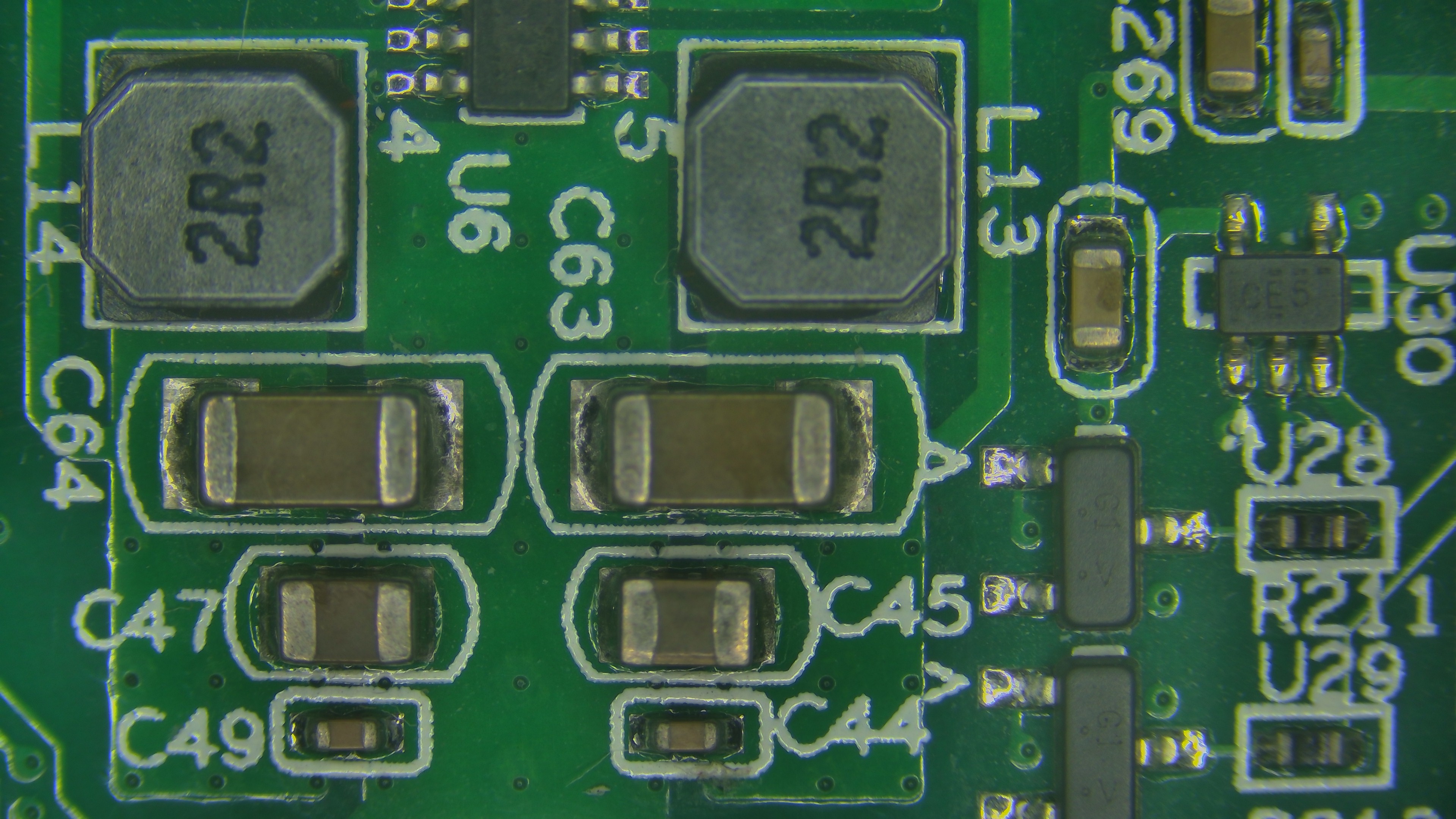

電路板
木賊孢子葉球縱切
人甲狀腺切片-銀染
玉米種子切片

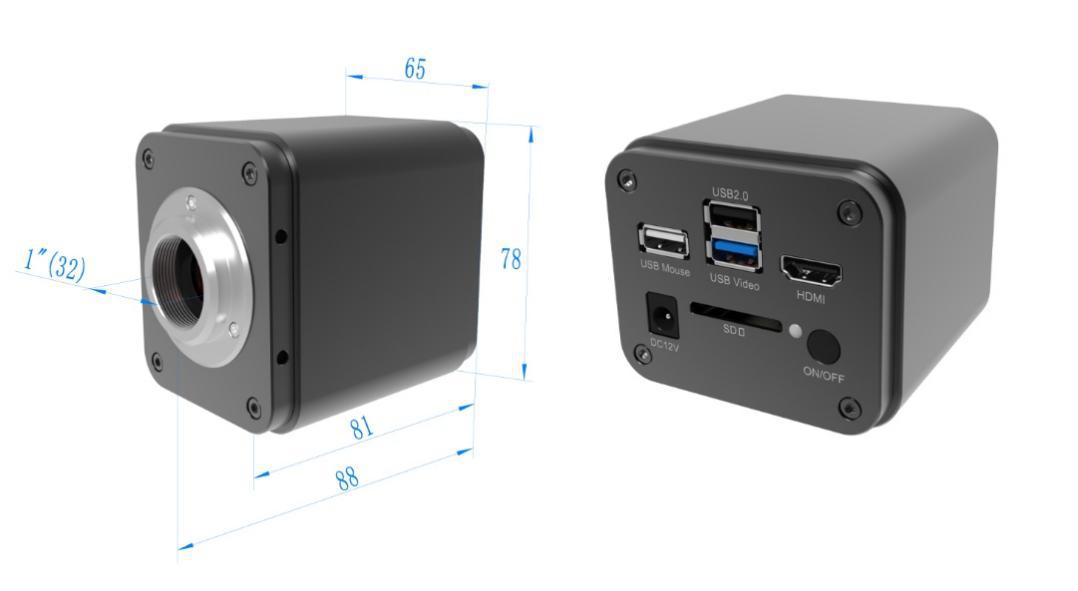

SCAM4K相機尺寸
| 標準裝箱清單 | ||||
|---|---|---|---|---|
| A | 相機包裝盒規格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.57 公斤/每盒) | |||
| B | SCAM4K系列相機一臺(兩種不同的款式中的一種，請指定) | |||
| C |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A
美標: 型號: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC 歐標: 型號: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCCEMI 標準: FCC Part 15 Subpart B EMS 標準: EN61000-4-2,3,4,5,6 |
|||
| D | USB鼠標 | |||
| E | HDMI線 | |||
| F | USB3.0 A公A公鍍金頭數據線/2.0m | |||
| G | CD (驅動與應用程序，?12cm) | |||
| 可選附件 | ||||
| H | SD卡（16G 以上，速度Class 10） | |||
| I | 可調焦式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
| J | 固定式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
| 注意 ：對K和L選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器; | ||||
| K | 108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 | |||
| L | 108016(Dia.23.2mm to 30.5mm環)/ 用于直徑30.5mm目鏡筒轉接環 | |||
| M | 測微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
| N | U盤 | |||
| O | USB接口無線網卡適配器（WiFi模式下，需要USB WiFi適配器才能操作相機），不同的型號，外形會有所不同 | |||
SCAM4K8MPA
Sony IMX678(C)
1/1.8"(7.68x4.32)
2.0x2.0
1364mv with 1/30s
0.15mv with 1/30s
30@1920x1080(WiFi)
30@3840x2160(USB3.0)
1x1
0.045~1000
SCAM4K8MPB
Sony IMX585(C)
1/1.2"(11.14x6.26)
2.9x2.9
1028mv with 1/30s 0.13mv with 1/30s
30@3840x2160(HDMI)
30@1920x1080(WiFi)
30@3840x2160(USB3.0)
1x1
0.014~1000
