X7CAM4K系列HDMI多接口CMOS相機

購買/試用/OEM/ODM 請聯系我們

ToupTek

簡介

X7CAM4K系列HDMI多接口CMOS相機

X7CAM4K系列HDMI相機不需要電腦即可直接用于體視顯微鏡或生物顯微鏡視頻和圖像的采集，也可組網成顯微互動教學系統，方便教師授課與學生的學習。

  • Sony Starvis 2背照式CMOS傳感器
  • 4K HDMI/NETWORK/USB多接口同步輸出
  • 4K/1080P HDMI輸出自適應切換
  • 高幀率輸出，最高支持4K 75fps
  • 支持4K 60fps 低延時HDMI輸出模式,平均延時為40ms
  • SD卡/USB閃存盤保存捕獲視頻或圖像，并支持本地預覽與回放
  • 支持RAW格式圖像的捕獲與顯示
  • 支持拍照通過網絡自動上傳到服務器功能
  • 支持USB音控模塊，實現語音指令實時操控相機進行拍照、錄像以及凍結等操作
  • 全新瀏覽界面，提供豐富的文件操作功能，圖片與圖片對比，圖片與實時視頻對比，多張圖片景深合成功能，多張圖片拼接功能
  • 強大的ISP功能，銳化和3D降噪效果顯著，ROI白平衡更加精準
  • 提供實時視頻景深合成功能，提供實時視頻WDR輸出功能
  • 提供實時拼接功能，通過實時處理，獲取更高質量的圖像
  • 提供生物和體視顯微鏡默認ISP參數切換，方便二次調整優化
  • 內嵌XCamView軟件提供豐富的圖像處理和測量功能，支持自動尋邊，自動測量功能
  • ToupView/ToupLite軟件，電腦端操作更便捷
  • iOS/Android移動端應用，免費應用商店下載

相關型號

型號 傳感器型號與尺寸 像素(μm) G光靈敏度/暗電流 FPS/分辨率 采樣平均 曝光時間
X7CAM4K8MPA IMX678(C)
1/1.8"(7.68x4.32) 		2.0x2.0 3541mv with 1/30s
0.15mv with 1/30s 		72@3840x2160 1x1 0.019~1000
X7CAM4K8MPB IMX585(C)
1/1.2"(11.14x6.26) 		2.9 x 2.9 5970mv with 1/30s
0.13mv with 1/30s 		75@3840x2160 1x1 0.048~1000
X7CAM4K16MPA IMX283(C)
1/1.1"(13.06x7.34) 		2.4 x 2.4 1847mv with 1/30s
0.84mv with 1/30s 		30@5440x3060 1x1 0.104~1000

不同接口輸出參數

相機型號

視頻錄制(FPS/分辨率)

HDMI2.0(FPS/分辨率)

USB3.0(FPS/分辨率)

NETWORK(FPS/分辨率)

X7CAM4K8MPA

72@3840*2160
72@1920*1080
72@1280*720

60@3840*2160
60@1920*1080

30@3840*2160
45@2688*1512
60@1920*1080

30@3840*2160
60@1920*1080
72@1280*720

X7CAM4K8MPB

75@3840*2160
75@1920*1080
75@1280*720

60@3840*2160
60@1920*1080

30@3840*2160
45@2688*1512
60@1920*1080

30@3840*2160
60@1920*1080
75@1280*720

X7CAM4K16MPA

30@3840*2160
30@1920*1080
30@1280*720

30@3840*2160
30@1920*1080

20@5440*3060
30@2688*1512
30@1920*1080

30@3840*2160
30@1920*1080
30@1280*720

其他參數

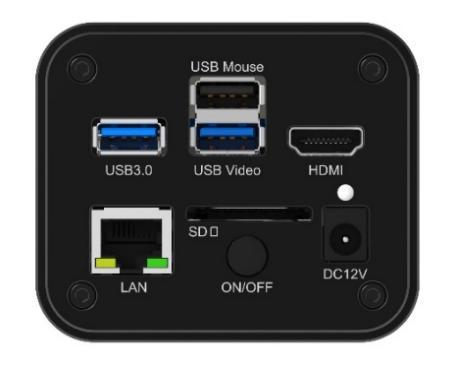

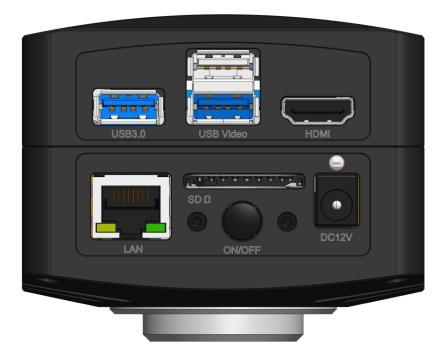

物理接口與按鍵

功能描述

USB Mouse

USB鼠標接口，用于內置XCamView軟件的控制（扁平形無標注）
連接USB音控模塊，實現語音指令實時操控相機拍照、錄像以及凍結等操作

USB3.0

連接U盤，實現視頻和圖像存儲功能
連接5G WiFi適配器模塊實現無線視頻圖像傳輸
連接USB麥克風，實現音視頻的錄制
連接USB音控模塊，實現語音指令實時操控相機拍照、錄像以及凍結等操作

USB Video

連接電腦USB3.0接口實現視頻圖像傳輸

HDMI

符合HDMI2.0規范，用于4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換

LAN

以太網接口，連接路由器/交換機，用于視頻圖像的網絡傳輸

SD

SD卡插槽，符合SDIO3.0規范，用于捕獲視頻和圖像的存貯

ON/OFF

電源開關

LED

LED狀態指示燈

DC12V

12V/1A電源插孔

視頻/數據接口

功能描述

HDMI接口

支持HDMI2.0協議； 60fps@4K 或60fps@1080P(X7CAM4K8MPA，X7CAM4K8MPB)
30fps@4K 或30fps@1080P(X7CAM4K16MPA)

以太網接口

支持H264編碼視頻圖像輸出；支持分辨率實時切換(4K/1080P/720P)
支持DHCP獲取和手動配置網絡；支持unicast/multicast(單播/組播)配置

WiFi接口

通過USB3.0接口連接5G WiFi適配器模塊，支持無線AP和STA模式，實時傳輸H264編碼圖像

USB Video接口

通過USB Video接口連接到電腦，實時傳輸H264/MJPEG編碼圖像

其他

視頻圖像錄制捕獲，圖像處理以及相機控制功能描述

視頻錄制

視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件
存儲幀率：高幀率模式下72fps(X7CAM4K8MPA)；75fps(X7CAM4K8MPB)；
低延時模式下為60fps(X7CAM4K8MPA，X7CAM4K8MPB);
WDR模式下為30fps(X7CAM4K8MPA，X7CAM4K8MPB);
30fps(X7CAM4K16MPA)；

圖像捕獲

8M(3840*2160，X7CAM4K8MPA，X7CAM4K8MPB) JPEG、TIFF或RAW格式，存儲設備有SD卡或者U盤
16M(5440*3060，X7CAM4K16MPA) JPEG、TIFF或RAW格式，存儲設備有SD卡或者U盤
(默認SD卡優先，優先級可在設置中修改)

測量信息存儲

捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能

ISP功能

支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，Gamma,對比度，亮度，色調以及50HZ/60HZ防閃爍，彩轉灰等功能

圖像輔助功能

放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，景深合成，拼接，十字線，圖形疊加，畫中畫，瀏覽(包括圖片瀏覽、錄制視頻回放、圖片視頻對比、圖片對比、圖片景深合成、圖片拼接、圖像處理)，以及豐富的圖像測量功能

內嵌RTC

板上提供精確時間控制

將相機各參數恢復為出廠設置

將相機各參數恢復為出廠設置

多語言支持

英語/簡體中文/繁體中文/韓語/泰語/法語/德語/西班牙語/日語/意大利語/俄語/荷蘭語/葡萄牙語等多種語言

Network/USB Video輸出 情況下的軟件功能與環境

白平衡

經典自動、手動以及ROI白平衡

顏色技術

Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術

捕獲/控制SDK

標準接口API(Windows/Linux/Mac)

記錄機制

靜態圖像或視頻

操作系統

Microsoft® Windows® XP / Vista / 7 / 8 / 8.1 / 10 / 11(32 & 64 bit)
OSx(Mac OS X)
Linux

PC基本要求

CPU: Intel Core2 2.8GHz或更高

內存: 4GB或更多

USB接口:USB2.0接口或更高

顯示器: 19”或更大

CD-ROM

相機工作環境

工作溫度/攝氏度

-10~ 50

貯存溫度/攝氏度

-20~ 60

工作濕度

30~80%RH

保存濕度

10~60%RH

電源

DC 12V/1A 適配器

應用實例

X7CAM4K應用實例
玉米葉
X7CAM4K應用實例
玉米根尖LS
X7CAM4K應用實例
葫蘆科植物莖LS
X7CAM4K應用實例
小麥種子熒光切片

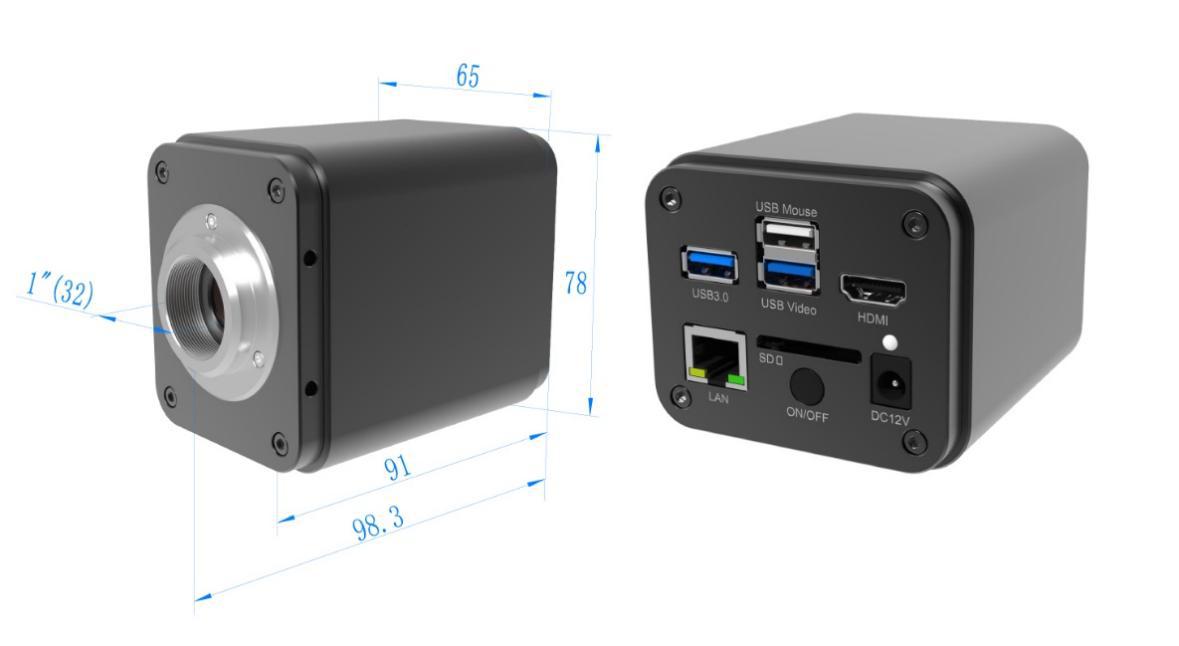

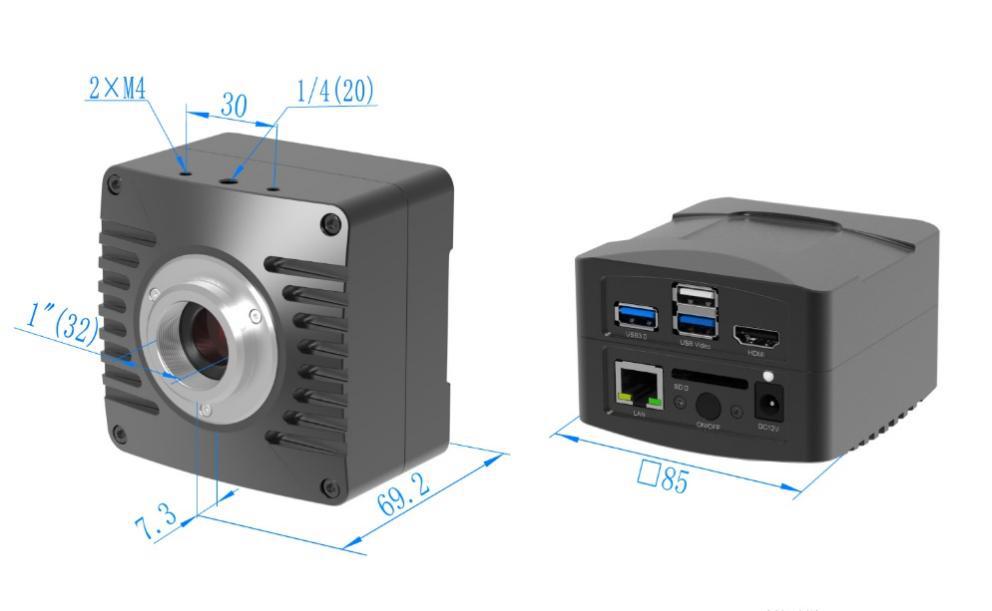

相機接口及外觀尺寸

X7CAM4K
X7CAM4K
X7CAM4K
X7CAM4K

X7CAM4K系列相機五種連接使用方式

  • 01 X7CAM4K 系列相機內置 XCamView 軟件 通過鼠標控制，在HDMI顯示器上顯示視頻
  • 02 X7CAM4K 系列相機通過 USB3.0線連接電腦使用
  • 03 X7CAM4K系列相機作為AP，電腦或移動設備通過WiFi連接到相機
  • 04 X7CAM4K系列相機通過以太網連接電腦使用
  • 05 多臺X7CAM4K系列相機經LAN接口/WiFi STA模式連到交換機或路由器組網使用

裝箱清單

X7CAM4K
X7CAM4K
標準裝箱清單
A 相機包裝盒規格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.7 公斤/每盒)
B X7CAM4K系列相機一臺（兩種不同的款式中的一種，請指定）
C 電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A
美標: 型號:POWER-U-12V1A(MSA-C1000IC12.0-12H-US)
歐標: 型號:POWER-E-12V1A(MSA-C10001C12.0-12H-DE)
D USB鼠標
E HDMI 2.0線
F USB3.0 A公A公鍍金頭數據線/2.0m
G CD (驅動與應用程序, ?12cm)
可選附件
H SD卡（16G以上， Class 10）
I U盤
J 可調焦式目鏡筒適配器 Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一) 		108001/AMA037
108002/AMA050
108003/AMA075
K 固定式目鏡筒適配器 Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一) 		108005/FMA037
108006/FMA050
108007/FMA075
注意：對J和K選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器;
L 108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環
M 108016(Dia.23.2mm to 30.5mm環)/ 用于直徑30.5mm目鏡筒轉接環
N 測微尺 106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
O USB接口無線網卡適配器（WiFi模式下，需要USB WiFi適配器才能操作相機），不同的型號，外形會有所不同
P 網線
