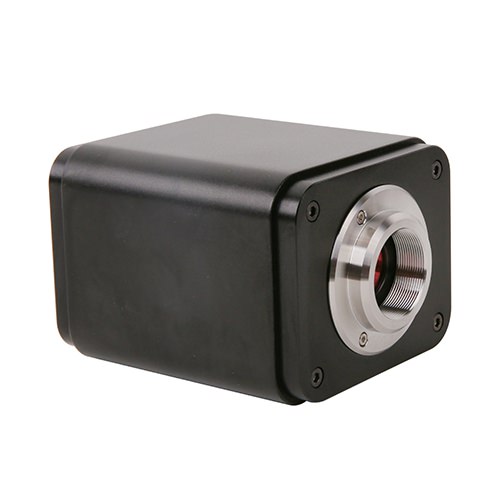

XCAM4K系列HDMI相機是圖譜光電的新一代HDMI相機，其4K分辨率幀時的速率達到60幀，系目前國內幀速率極高的HDMI相機。
XCAM4K8MPA HDMI相機選用索尼IMX334LQR-C CMOS圖像傳感器，該傳感器采用Exmor技術，芯片尺寸達到1/1.2”，單個像素尺寸為2.0μm x 2.0μm。IMX334具有靈敏度高、暗電流低以及色彌散小(采用R、G與B主色的彩色濾光片)的特點。
XCAM4K8MPB系列HDMI相機選用索尼IMX485LQR-C CMOS圖像傳感器，該傳感器采用Exmor技術，芯片尺寸達到1/1.8”，單個像素尺寸為2.9μm x 2.9μm。IMX485具有極高的靈敏度(G光靈敏度在1/30s內達到2188mv )、暗電流低以及色彌散小(采用R、G與B主色的彩色濾光片)的特點。
XCAM4K16MPA系列HDMI相機選用索尼IMX183LQR-C CMOS圖像傳感器，該傳感器采用Exmor技術，芯片尺寸達到1/1.06”，單個像素尺寸為2.4μm x 2.4μm。IMX183具有靈敏度高、暗電流低以及色彌散小(采用R、G與B主色的彩色濾光片)的特點。
XCAM4K系列HDMI相機采用標準的C型安裝接口，最大限度地兼容各種顯微鏡系統。當與HDMI顯示器或電視一起使用時，它可以錄制視頻。如果連接NETWORK/USB，則還可以實時將視頻傳輸?shù)接?jì)算機進行圖像捕獲和視頻錄制。
硬件3D降噪，銳度與局域色調映制等算法的引入大大提升了XCAM4K系列相機圖像與視頻的質量。
所包含的Windows軟件提供圖像處理和測量功能，以及高級復合功能，如圖像拼接和景深延拓。該軟件具有在多個放大倍數下倍率校準功能，可實現不同倍率下尺寸的精確測量。對Mac和Linux系統，則可以使用精簡版的軟件，用于捕獲視頻、靜態圖像，完成圖像的簡單處理。
XCAM4K系列相機的基本特性：
- Sony Exmor/Strarvis背照式CMOS傳感器
- 4K HDMI/WLAN/USB多接口輸出C 接口CMOS相機
- 4K/1080P HDMI輸出自適應切換
- SD卡/USB閃存盤保存捕獲圖像或視頻，并支持本地預覽與回放
- 內嵌XCamView軟件用于控制相機
- 通過移動圖像傳感器在HDMI接口與Window平臺的USB/WiFi接口實現自動對焦
- 強大的ISP功能，銳化和3D降噪效果顯著，ROI白平衡更加精準
- ToupView/ToupLite軟件，電腦端操作更便捷
- iOS/Android移動端應用，免費應用商店下載
| 物理接口按鍵 | 功能描述 |
|---|---|
| USB Mouse | USB鼠標接口，用于內置XCamView軟件的控制； |
| USB3.0 |
連接U盤，實現圖片和視頻存儲功能(主機模式)；
連接5G WiFi適配器模塊實現無線視頻圖像傳輸(AP/STA模式，主機模式)； 連接電腦USB3.0接口實現視頻圖像傳輸(出廠默認配置，設備模式)； |
| HDMI | 符合HDMI2.0規范，用于4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換（4K/ 1080P切換）； |
| NEWWORK | 以太網接口，連接路由器/交換機，用于視頻圖像的網絡傳輸； |
| SD | 符合SDIO3.0規范，用于捕獲視頻與圖像的存貯； |
| ON/OFF | 電源開關； |
| LED | LED狀態指示燈； |
| DC12V | 12V/1A電源插孔； |
| 視頻 / 數據接口 | 功能描述 |
| HDMI接口 |
支持HDMI2.0協議；60fps@4K 或60fps@1080P(XCAM4K8MPA，XCAM4K8MPB)；
30fps@4K 或30fps@1080P(XCAM4K16MPA); |
| 以太網接口 |
30fps@4K或30fps/1080P， 支持分辨率實時切換；
支持H264/H265編碼視頻圖像輸出； 支持編碼帶寬實時調節； 支持DHCP獲取和手動配置網絡； 支持unicast/multicast(單播/組播)配置； |
| WiFi 接口 | 通過USB3.0接口連接5G WiFi適配器模塊，通過WiFi(AP/STA模式)傳輸視頻( 主機模式 )； |
| USB3.0 接口 | 通過USB3.0接口連接到電腦，傳輸MJPEG實時圖像（ 設備模式 ）。 |
| HDMI接口功能描述 | |
| 視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的8M(3840x2160)視頻文件；
存儲幀率：50~60fps(XCAM4K8MPA，XCAM4K8MPB，與SD卡速度等級和圖像分辨率相關)； 26~30fps(XCAM4K16MPA，與SD卡速度等級和圖像分辨率相關)。 |
| 圖像捕獲 |
8M(3840x2160， XCAM4K8MPA，XCAM4K8MPB) JPEG或者TIFF格式，可選擇SD卡或者U盤；
16M(5440x3060，XCAM4K16MPA) JPEG或者TIFF格式，可選擇SD卡或U盤。 |
| 測量信息存儲 | 捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。 |
| ISP 功能 | 支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍，彩轉灰等功能 |
| 圖像輔助功能 | 放大/縮?。ㄗ畲?0倍數碼放大），鏡像/翻轉，凍結，十字線，畫中畫，對比（實時圖像和存儲介質中的圖片比較功能，圖像與圖像對比），圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能 |
| 內嵌RTC | 提供板上精確時間控制。 |
| 將相機各參數恢復為出廠設置 | 將相機各參數恢復為出廠設置 |
| 多語言支持 | 英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語等多種語言 |
| LAN/WiFi/USB 接口 的軟件 功能與運行環境 | |
| 白平衡 | 經典自動、手動以及ROI白平衡 |
| 顏色技術 | Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術 |
| 捕獲/控制SDK | 標準接口API(Windows/Linux/Mac) |
| 記錄機制 | 靜態圖像或視頻 |
| 操作系統 |
Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit)
OSx(Mac OS X) Linux |
| PC基本要求 | CPU:Intel Core2 2.8GHz或更高 |
| 內存:4GB或更多 | |
| USB接口:USB2.0接口或更高 | |
| 顯示器: 19”或更大 | |
| CD-ROM | |
| 相機工作環境 | |
| 工作溫度 / 攝氏度 | -10~ 50 |
| 貯存溫度 / 攝氏度 | -20~ 60 |
| 工作濕度 | 30~80%RH |
| 保存濕度 | 10~60%RH |
| 電源 | DC 12V/1A 適配器 |
XCAM4K
相機可以用于現場檢測、顯微鏡觀測等。
應用實例
苜蓿莖
蠶豆根
較老的碎米薺胚胎
玉米葉

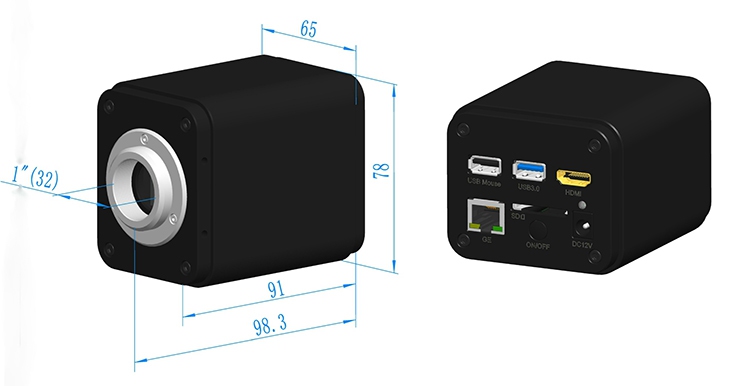

XCAM4K系列相機外形尺寸
XCAM4K系列多輸出相機裝箱清單(立方形)
XCAM4K系列多輸出相機裝箱清單(扁平形)
| 裝箱清單 | |||
|---|---|---|---|
| A | 相機包裝盒規格: L:25.5cm W:17.0cm H:9.0cm (1pcs， 1.57公斤/每盒) | ||
| B | XCAM4K系列相機一臺 | ||
| C |
電源適配器:
輸入: AC 100~240V 50Hz/60Hz 輸出: DC 12V 1A |
美標 ： 型號: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC
歐標 ： 型號:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI標準：EN55022，EN61204-3， EN61000-3-2，-3， FCC Part 152 class B， BSMI CNS14338 EMS標準：EN61000-4-2，3，4，5，6，8，11，EN61204-3， A級輕工業標準 |
|
| D | USB鼠標 | ||
| E | HDMI 2.0線 | ||
| F | 高速USB3.0 A公A公鍍金頭數據線/2.0m | ||
| G | CD (驅動與應用程序，?12cm) | ||
| 可選附件 | |||
| H | SD卡（16G 以上，速度Class 10） | ||
| I | USB接口無線網卡適配器（WiFi模式下，需要USB WiFi適配器才能操作相機） | ||
| J | 千兆網網線 | ||
| K | 可調焦式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
| L | 固定式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口
(請根據你的相機與顯微鏡選擇其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
| 注意：對K和L選項，請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機)， 圖 譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器; | |||
| M | 108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 | ||
| N | 108016(Dia.23.2mm to 30.5mm環)/用于直徑30.5mm目鏡筒轉接環 | ||
| O | 測微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X，Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div.， 0.10mm/100Div.) |
|
1/1.8"(7.68x4.32)
0.13mv with 1/30s
30@3840x2160(NETWORK)
30@3840x2160(USB)
1/1.2"(11.14x6.26)
0.39mv with 1/30s
30@3840x2160(NETWORK)
30@3840x2160(USB)
1/1.06"(13.06x7.34)
0.21mv with 1/30s
30@3840x2160(NETWORK)
15@5440x3060(USB)
