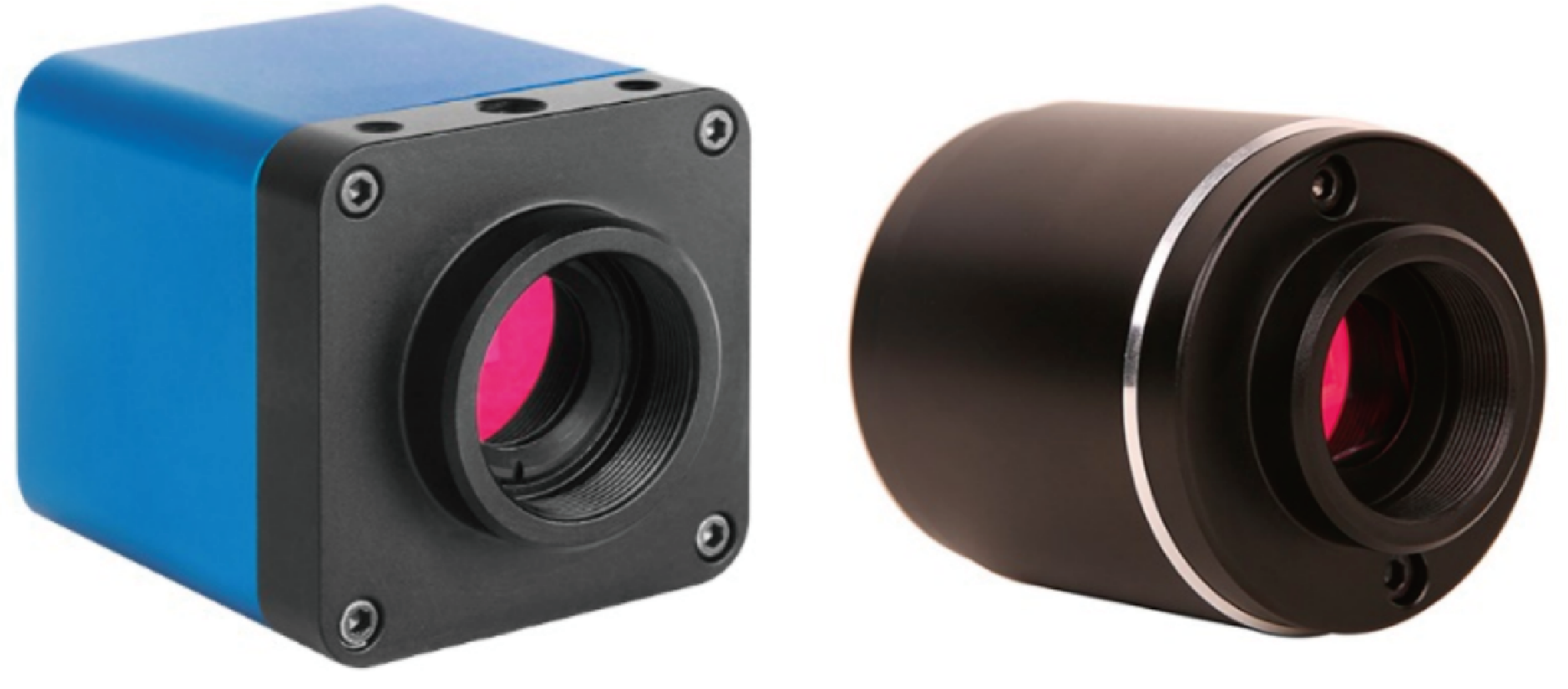

XCAMLITE1080P系列HDMI相機不需要電腦即可直接用于體視顯微鏡或生物顯微鏡視頻與圖像的采集。
XCAMLITE1080P系列HDMI相機的基本特性：
- Sony Starvis 背照式CMOS傳感器
- HDMI接口輸出
- SD 卡保存捕獲圖像或視頻
- 內嵌XCamView軟件用于控制相機
- 擁有強大的ISP以及其他相關的處理功能

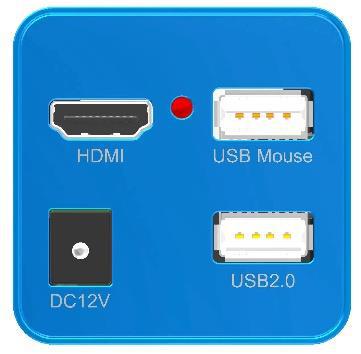

| 物理接口與按鍵 | 功能描述 |
|---|---|
|
HDMI |
符合HDMI1.4標準。 用于標準FHD顯示器的1080P格式視頻輸出； |
|
LED |
LED狀態指示燈； |
|
USB Mouse |
USB鼠標接口，用于內置XCamView軟件的控制； |
|
DC12V |
12V/1A電源插孔； |
|
SD |
符合SDIO3.0規范，用于捕獲視頻與圖像的存貯； |
| 視頻接口 | HDMI接口功能描述 |
|
HDMI接口 |
支持HDMI1.4 協議；60fps@1080P； |
| 其他功能 | 功能描述 |
|
視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的2M(1920x1080)視頻文件; 存儲幀率：50~60fps (與SD 卡性能有關); |
|
圖片捕獲 |
2M (1920x1080) JPEG 格式，選擇SD卡存儲; |
|
測量信息存儲 |
捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。 |
|
ISP功能 |
支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。 |
|
圖像輔助功能 |
放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能 |
|
將相機各參數恢復為出廠設置 |
將相機各參數恢復為出廠設置 |
|
多語言支持 |
英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語等多種語言 |
| 相機工作環境 | |
|
工作溫度（攝氏度） |
-10~ 50 |
|
貯存溫度（攝氏度） |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
保存濕度 |
10~60%RH |
|
電源 |
DC 12V/1A 適配器 |
| 相機尺寸 | |
|
長度 x 寬度 x 高度 |
78 mm (3.07”) x 65 mm (2.56”) x 98.3mm (3.87”) |
|
運輸重量 |
0.47 kg (1.0lbs) |
XCAMLITE1080P 用于體視顯微鏡或生物顯微鏡視頻與圖像的采集。
應用實例
玉米種子LS
玉米莖橫切
十年生松樹莖橫切
木質雙子葉植物莖橫切
相機接口和外形尺寸

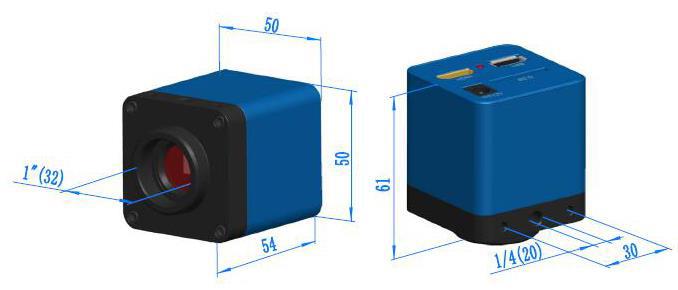

XCAMLITE1080P系列相機(方形)

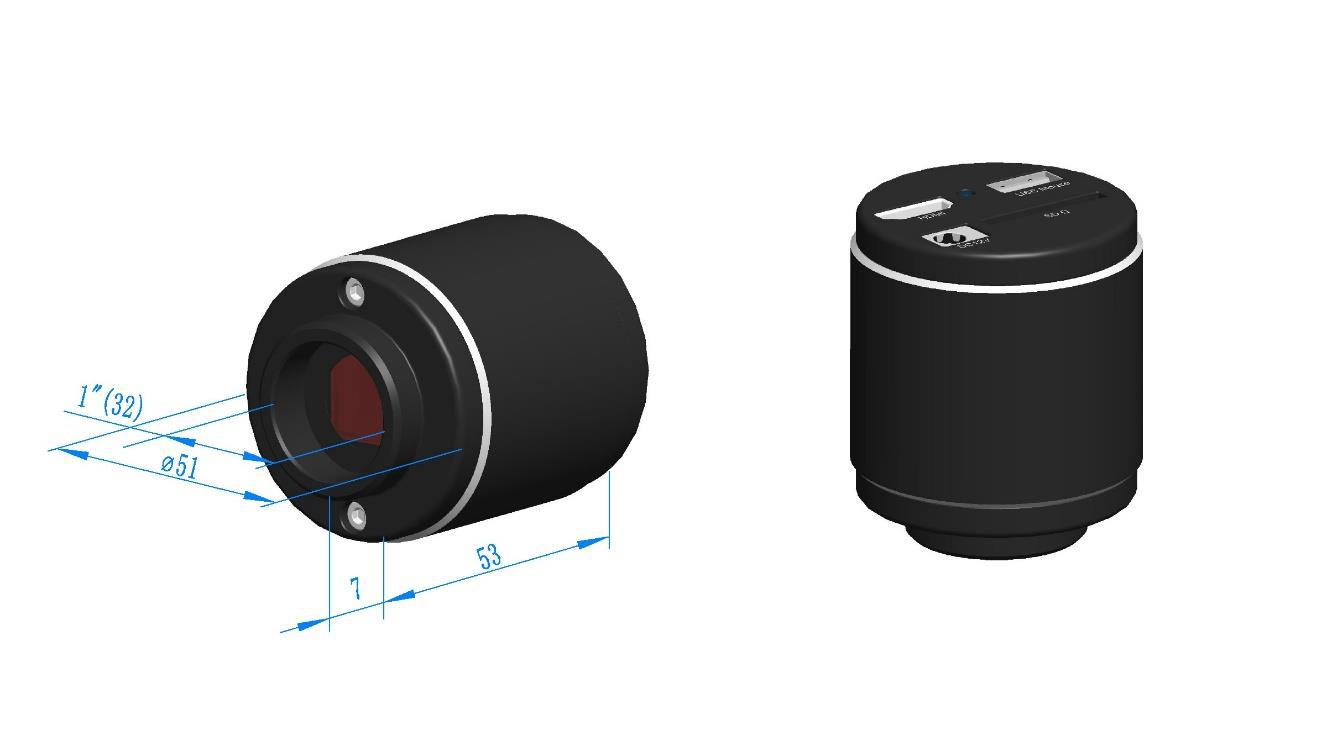

XCAMLITE1080P系列相機(圓形)
| 標準裝箱清單 | ||||
|---|---|---|---|---|
| A | 相機包裝盒規格: L:17.4cm W:17.4cm H:7.6cm (1pcs, 0.54公斤/ 每盒) | |||
| B | XCAMLITE1080P一臺 | |||
| C |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A 美標 : 型號: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC 歐標 : 型號: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC EMI 標準: FCC Part 15 Subpart B EMS 標準: EN61000-4-2,3,4,5,6 |
|||
| D | HDMI線 | |||
| E | USB 鼠標/USB 無線鼠標 | |||
| 可選附件 | ||||
| F | 可調焦式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
| G | 固定式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
| 注意： 對F和G選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器; | ||||
| H | 108015(Dia.23.2mm to 30.0mm 環)/用于直徑30mm目鏡筒轉接環 | |||
| I | 108016(Dia.23.2mm to 30.5mm環)/用于直徑30.5mm目鏡筒轉接環 | |||
| J | 測微尺 |
106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
| K | U盤/SD卡(4G 或者 8G) | |||
1/2.8"(5.57x3.13)
