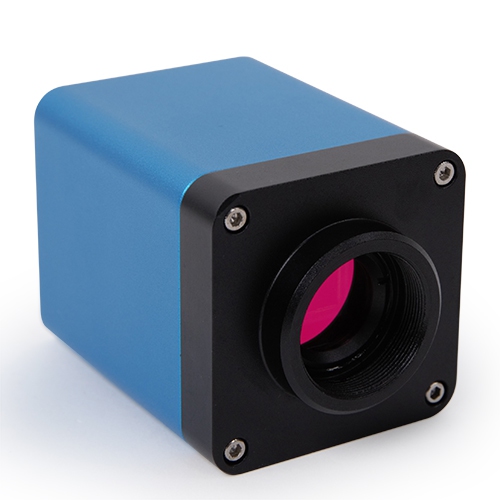

XCAMTOP4K_MINI系列相機不需要電腦即可直接用于體視顯微鏡或生物顯微鏡視頻與圖像的采集，也可用于組網成顯微互動教學系統，方便教師授課與學生的學習。
XCAMTOP4K_MINI系列相機的基本特性：
- Sony Starvis 2背照式CMOS傳感器
- 4K HDMI/WiFi/USB多接口輸出
- 4K/1080P HDMI輸出自適應切換
- USB閃存盤保存捕獲圖像或視頻，并支持本地預覽與回放
- 支持USB音控模塊，實現語音指令實時操控相機進行拍照、錄像以及凍結等操作
- 內嵌XCamView軟件提供豐富的圖像處理和測量功能，支持自動尋邊，自動測量功能
- 強大的ISP功能，銳化和3D降噪效果顯著，ROI白平衡更加精準
- ToupView/ToupLite軟件，電腦端操作更便捷
- 尺寸小巧，便于集成
詳細參數
|

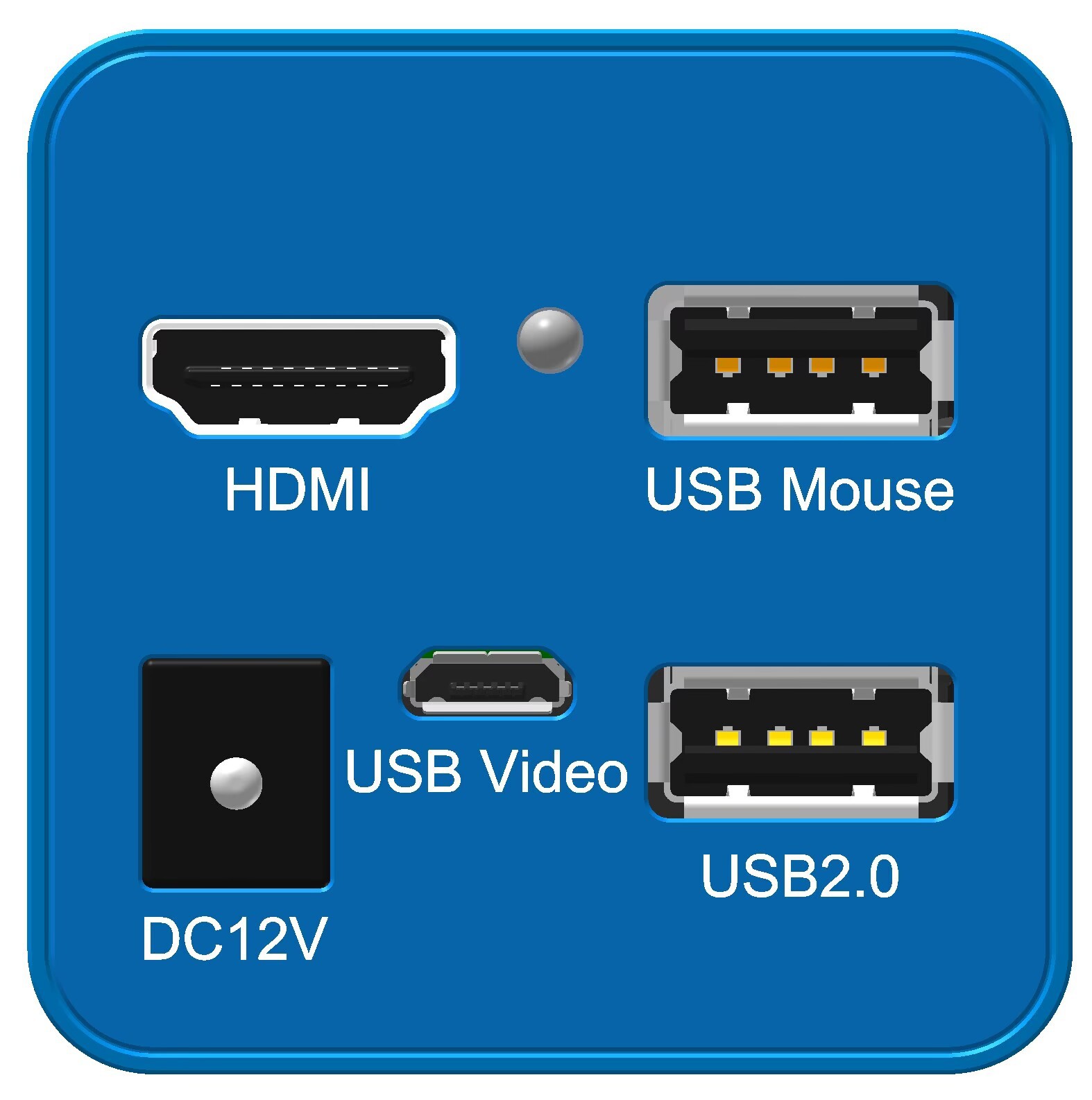

物理接口與按鍵 |
功能描述 |
|
USB Mouse |
USB鼠標接口，用于內置XCamView軟件的控制 |
|
USB Video |
用Micro USB線連接到電腦終端實現視頻圖像傳輸 |
|
HDMI |
符合HDMI1.4規范，用于4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換(4K/ 1080P切換) |
|
DC12V |
12V/1A電源插孔 |
|
USB2.0 |
連接U盤，實現圖片和視頻存儲功能 |
|
LED |
LED狀態指示燈 |
|
視頻/數據接口 |
功能描述 |
|
HDMI接口 |
支持HDMI1.4協議；30fps@4K 或30fps@1080P |
|
WiFi接口 |
通過USB2.0接口連接5G WiFi適配器模塊，支持無線AP和STA模式，實時傳輸H264編碼圖像 |
|
USB Video接口 |
通過Micro USB線連接到電腦終端，傳輸MJPEG實時圖像 |
|
其他 |
功能描述 |
|
視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件 存儲幀率：30fps |
|
圖像捕獲 |
8M(3840*2160) JPEG或者TIFF格式，存儲設備為U盤 |
|
測量信息存儲 |
捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能 |
|
ISP功能 |
支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍，彩轉灰等功能 |
|
圖像輔助功能 |
放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，對比（實時圖像和存儲介質中的圖片比較功能，圖像與圖像對比），圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能 |
|
內嵌RTC |
板上提供精確時間控制 |
|
將相機各參數恢復為出廠設置 |
將相機各參數恢復為出廠設置 |
|
多語言支持 |
英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語等多種語言 |
|
WiFi/USB Video輸出 情況下的軟件功能與環境 |
|
|
USB Video接口 |
通過Micro USB線連接到電腦終端，傳輸MJPEG實時圖像 |
|
視頻錄制 |
靜態圖像或視頻 |
|
白平衡 |
經典自動、手動以及ROI白平衡 |
|
顏色技術 |
Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術 |
|
捕獲/控制SDK |
標準接口API(Windows/Linux/Mac) |
|
記錄機制 |
靜態圖像或視頻 |
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
內存: 4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
顯示器: 19”或更大 |
|
|
CD-ROM |
|
|
相機工作環境 |
|
|
工作溫度/攝氏度 |
-10~ 50 |
|
貯存溫度/攝氏度 |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
保存濕度 |
10~60%RH |
|
電源 |
DC 12V/1A 適配器 |
相機尺寸
應用
葫蘆科植物莖縱切
兩年生椴樹莖橫切
簡單立方上皮切片
電路板

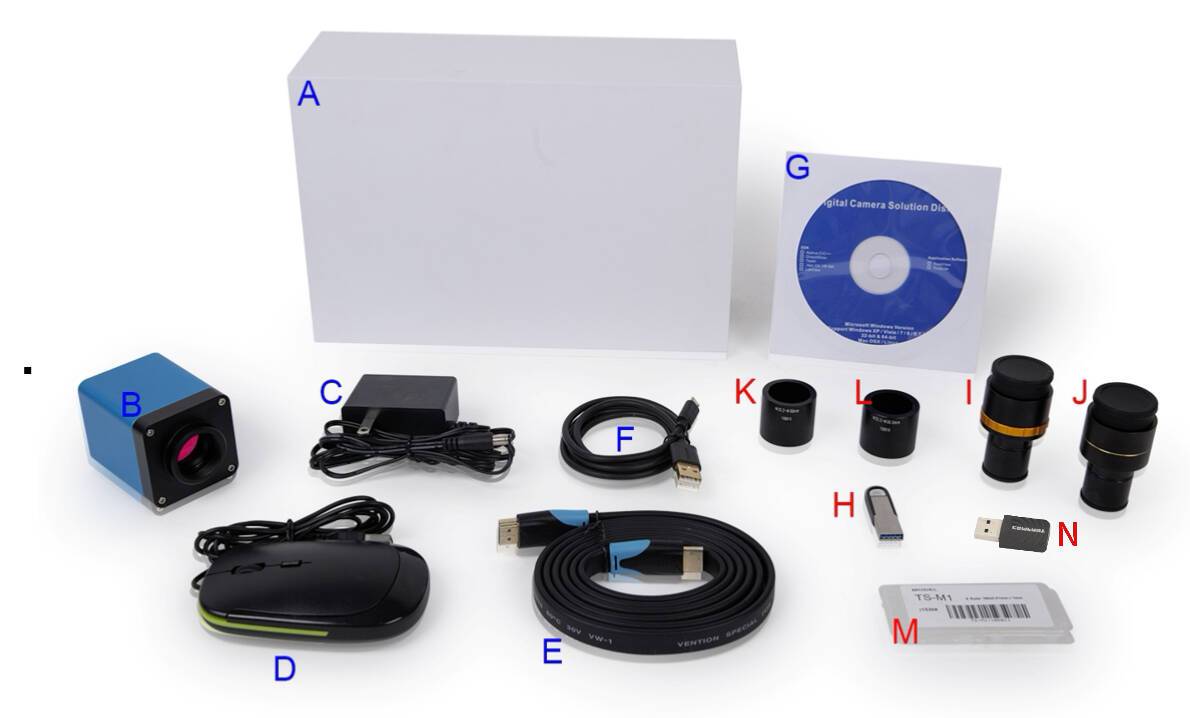

裝箱清單
|
標準裝箱清單 |
||||
|
A |
相機包裝盒規格：L:25.5cm W:17.0cm H:9.0cm |
|||
|
B |
XCAMTOP4K_MINI系列相機一臺 |
|||
|
C |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A 美標: 型號: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC 歐標: 型號: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC |
|||
|
D |
USB鼠標 |
|||
|
E |
HDMI線 |
|||
|
F |
Micro USB線 |
|||
|
G |
CD (驅動與應用程序, Ø12cm) |
|||
|
可選附件 |
||||
|
H |
U盤 |
|||
|
I |
可調焦式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108001/AMA037 |
|
|
J |
固定式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108005/FMA037 |
|
|
注意： 對I和J選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器; |
||||
|
K |
108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 |
|||
|
L |
108016(Dia.23.2mm to 30.5mm環)/ 用于直徑30.5mm目鏡筒轉接環 |
|||
|
M |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.)； |
||
|
N |
USB接口無線網卡適配器（WiFi模式下，需要USB WiFi適配器才能操作相機），不同的型號，外形會有所不同 |
|||

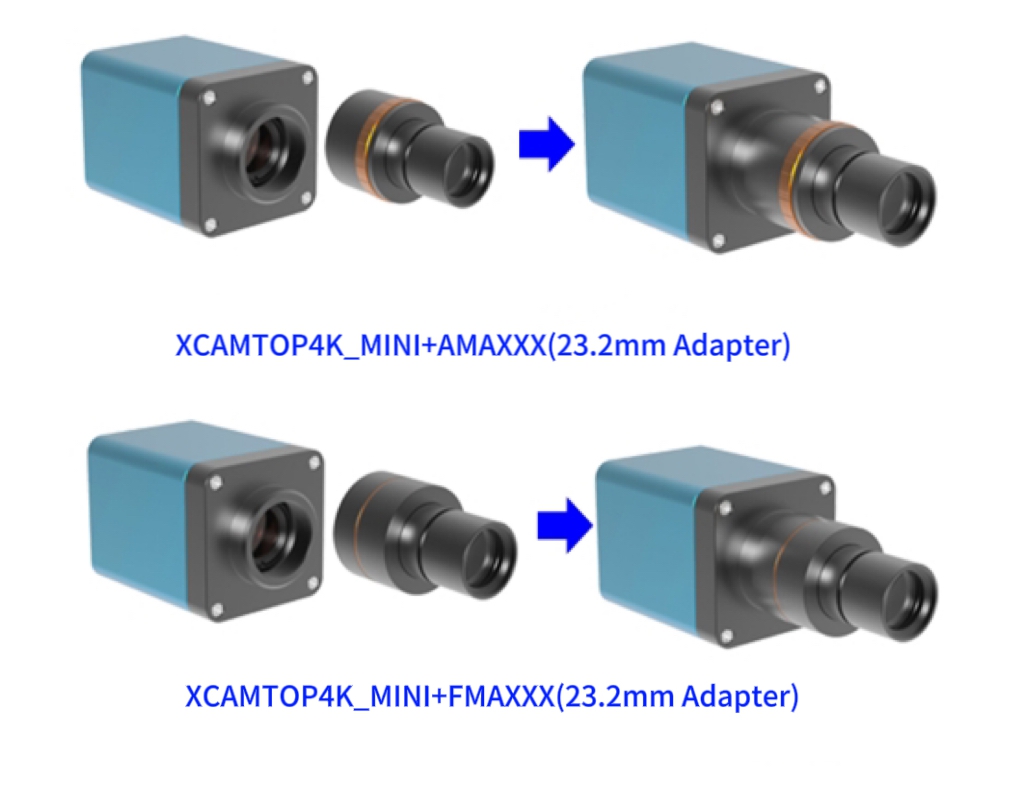

XCAMTOP4K_MINI系列相機擴展成顯微鏡電子目鏡
|
擴展 |
圖例 |
|
|
C接口相機 |
|
科學研究、數碼教學 (示教，演示以及學術交流); |
|
顯微鏡電子目鏡 |
 |
|
XCAMTOP4K8MPC_MINI
Sony IMX678(C)
1/1.8"(7.68x4.32)
2.0x2.0
1364mv with 1/30s
0.15mv with 1/30s
30@3840*2160(HDMI)
30@3840*2160(WiFi)
30@3840*2160(USB)
1x1
0.04~1000
