PZM0840H1080PA-EDRL系列是高性能便攜式HDMI數碼顯微鏡,集成ZM0840連續變倍鏡頭、1080P HDMI相機H1080PA和LED環形光源。提供兩種型號:PZM0840H1080PA-EDRL配備內嵌式EDRL LED光源,PZM0840H1080PA-DRL則配備外接磁吸式DRL LED光源,照明范圍更大更亮。無需電腦和額外電源,即可實現高清視頻和圖像采集,操作簡便,適用于各類精密檢測應用。
產品預覽

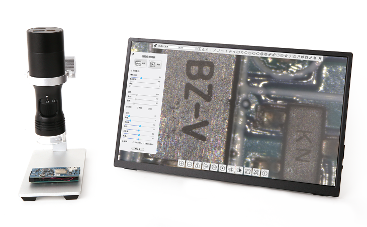

PZM0840H1080PA-EDRL與HDMI顯示器

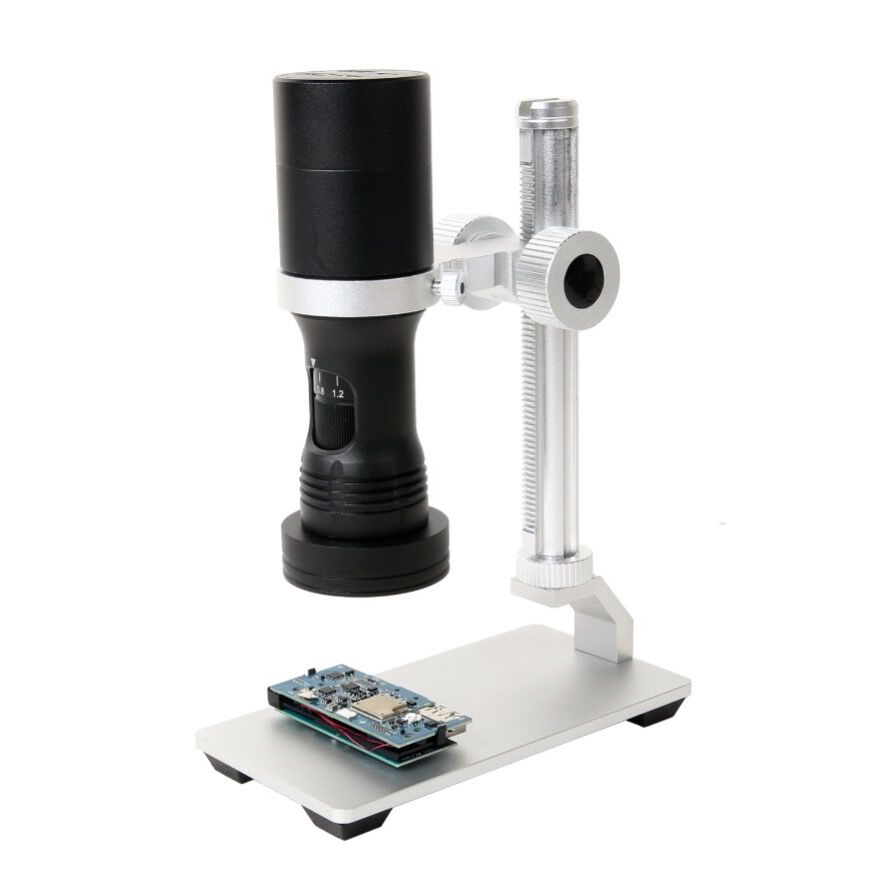

PZM0840H1080PA-DRL系列相機與HDMI顯示器
|
標準裝箱清單 |
||
|
A |
包裝盒規格: L:22cm W:22cm H: 9cm (0.8Kg/box) |
|
|
B |
連續變倍HDMI接口數碼顯微一體機一臺( PZM0840H1080PA-EDRL or DRL) |
|
|
C |
便攜式顯微鏡支架 |
|
|
D |
支架延長桿 |
|
|
E |
電源適配器+電源線 |
|
|
F |
HDMI連接線 |
|
|
G |
USB 鼠標 |
|
|
可選附件 |
||
|
H |
U盤(選配) |
|
|
I |
其他輔助物鏡（未示出） |
|
PZM0840H1080PA-EDRL/DRL總體特性

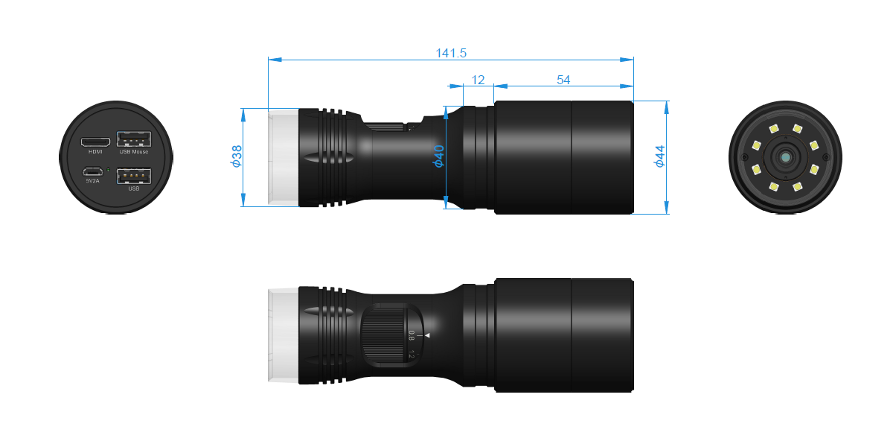

PZM0840H1080PA-EDRL主機尺寸圖

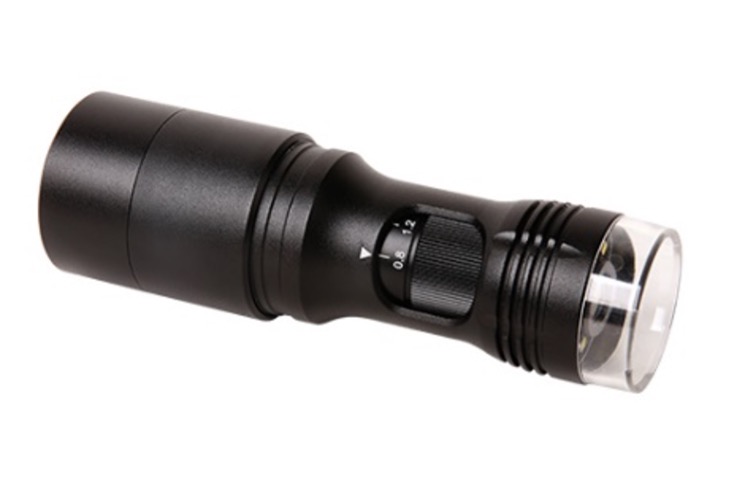

PZM0840H1080PA-EDRL 主機

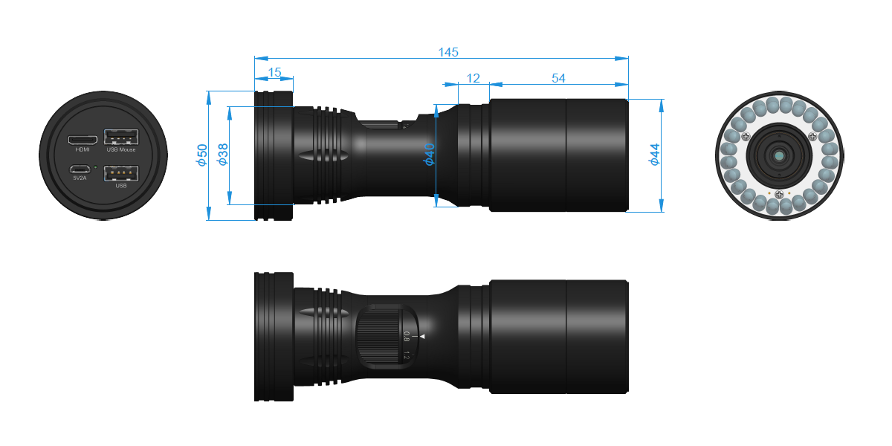

PZM0840H1080PA-DRL主機尺寸圖

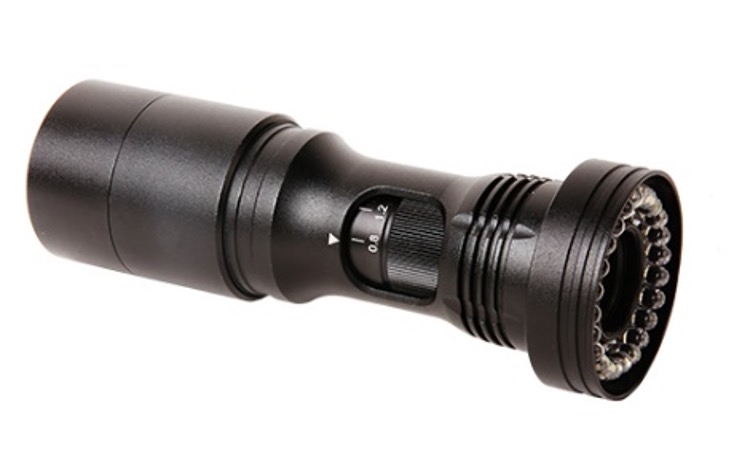

PZM0840H1080PA-DRL主機
PZM0840H1080PA-EDRL/DRL相機H1080PA的參數
訂購代碼
傳感器尺寸
像素(μm)
G光靈敏度
FPS/分辨率
采樣平均
曝光時間
H1080PA
Sony IMX307(C)
1/2.8"(5.57x3.13)
2.9x2.9
1300mv with 1/30s
60@1920*1080(HDMI)
1x1
0.01~1000
H1080PA HDMI接口數碼相機模塊
H1080PA HDMI接口數碼相機模塊
物理接口與按鍵
功能描述
HDMI
符合HDMI1.4標準。 用于標準FHD顯示器的1080P格式視頻輸出；
LED
LED狀態指示燈；
USB Mouse
USB鼠標接口，用于內置XCamView軟件的控制；
5V2A
5V/2A電源插孔；
USB3.0
連接U盤，實現圖片和視頻存儲功能；
相機硬件
功能描述
HDMI接口
支持HDMI1.4 協議；60fps@1080P；
HDMI 1080P相機
H1080PA，與光學連續變倍物鏡主體集成在一起
傳感器
Sony IMX307(C)，1/2.8"(5.57x3.13)，像素尺寸為2.9x2.9um
G光靈敏度/暗電流/
動態范圍/SNR
1300mv在1/30s時間/NA/NA/NA
FPS/分辨率
60@1920*1080(HDMI)
曝光時間
0.01~1000ms
軟件
功能描述
視頻錄制
視頻格式：MP4封裝H264/H265編碼的2M(1920*1080)視頻文件;
存儲幀率：50~60fps (與U盤性能有關);
圖片捕獲
2M (1920*1080) JPEG 格式，選擇U盤存儲;
測量信息存儲
捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。
ISP功能
支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。
圖像輔助功能
放大/縮?。ㄗ畲?0倍數碼放大），鏡像/翻轉，凍結，十字線，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能。
將相機各參數恢復為出廠設置
將相機各參數恢復為出廠設置。
多語言支持
英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語等多種語言。
照明模塊
環形光源
亮度可調LED照明環形光源（無線）
供電方式
集成式供電，從此再無電源線纏繞煩惱，樣品觀察更加自如
安裝方式
快速秒級吸合式安裝，方便簡單
亮度調節
通過軟件界面實現光強調節
ZM0840連續變倍鏡頭標準配置參數
光學參數
光學主體
ZM0840連續變倍主體，0.8X-4.0X變倍范圍
工作距離
40mm-160mm（取決于選擇的輔助物鏡）
數值孔徑NA
0.015-0.052（使用1x輔助物鏡）
分辨率
22.98um-6.44um（使用1x輔助物鏡）
視場
15.97-1.14mm
可選物鏡
0.50x，1.00x，2.00x（可根據需要選擇）
主體尺寸
141.5mm x 44mm（PZM0840H1080PA-EDRL）/145mm x 44mm（PZM0840H1080PA-DRL）
支架接口
標準40mm
ZM0840可選輔助物鏡Wxxx的光學參數(搭配1/2.8”傳感器)
輔助物鏡
參數
低倍
高倍
W100，1.0X(80mm WD)
倍率
0.8X~4.0X
線視場
6.96x3.91mm
1.39x0.78mm
NA
0.015
0.052
W050，0.5X(160mm WD)
倍率
0.4X~2.0X
線視場
13.93x7.83mm
2.79x1.57mm
NA
0.0075
0.026
W200，2.0X(40mm WD)
倍率
1.6X~8.0X
線視場
3.48x1.96mm
0.70x0.39mm
NA
0.030
0.104
WD：工作距離（Working Distance）；
NA：數值孔徑（Numerical Aperture）；
EDRL/DRL環形光源標準配置參數
訂購代碼
功率
外徑/mm
燈珠
安裝方式
EDRL
0.5W
38
8顆 貼片LED燈珠
內嵌式
DRL
1.5W
50
24顆 草帽LED燈珠
外接磁吸式
