PZM0840U系列是一款高性能便攜式USB數碼顯微鏡,集成5x連續變倍ZM0840鏡頭、USB相機和LED環形光源。無需額外電源,通過USB連接即可實現高清視頻和圖像采集。具有操作簡便、便攜性強等特點,適用于各類精密檢測和研究應用。
EDRL環形光源標準配置參數
|
訂購代碼 |
功率 |
外徑/mm |
燈珠 |
安裝方式 |
|
EDRL |
0.5W |
38 |
8顆 貼片LED燈珠 |
內嵌式 |
ZM0840連續變倍鏡頭標準配置參數
|
光學參數 |
|
|
光學主體 |
ZM0840連續變倍主體，0.8X-4.0X變倍范圍 |
|
工作距離 |
40mm-160mm（由輔助物鏡決定） |
|
數值孔徑NA |
0.015-0.052（使用1x輔助物鏡） |
|
分辨率 |
22.98um-6.44um（使用1x輔助物鏡） |
|
視場 |
15.97-1.14mm |
|
可選物鏡 |
0.50x，1.00x，2.00x（可根據需要選擇） |
|
主體尺寸 |
122.5mm x 44mm |
|
支架接口 |
標準40mm |
ZM0840可選輔助物鏡Wxxx的光學參數(搭配1/2.8”傳感器)
|
輔助物鏡 |
參數 |
低倍 |
高倍 |
|
W100，1.0X(80mm WD) |
倍率 |
0.8X~4.0X |
|
|
線視場 |
6.96x3.91mm |
1.39x0.78mm |
|
|
NA |
0.015 |
0.052 |
|
|
W050，0.5X(160mm WD) |
倍率 |
0.4X~2.0X |
|
|
線視場 |
13.93x7.83mm |
2.79x1.57mm |
|
|
NA |
0.0075 |
0.026 |
|
|
W200，2.0X(40mm WD) |
倍率 |
1.6X~8.0X |
|
|
線視場 |
3.48x1.96mm |
0.70x0.39mm |
|
|
NA |
0.030 |
0.104 |
|
應用實例

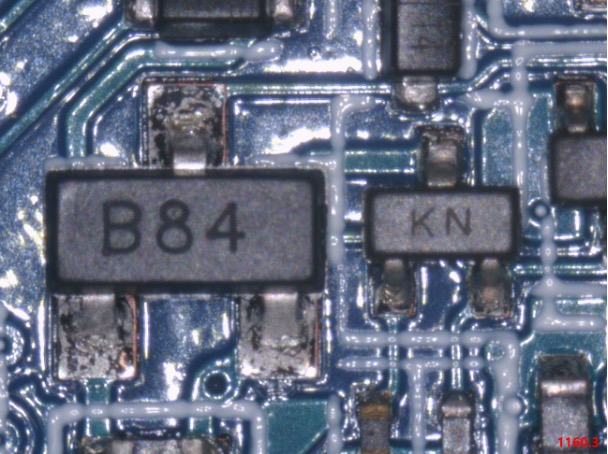

PZM0840U510A拍攝的電路板

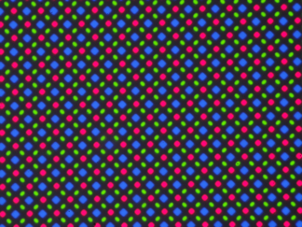

PZM0840U510A拍攝的手機像素陣列
|
標準裝箱清單 |
||
|
A |
包裝盒規格: L:22cm W:22cm H: 9cm (0.8Kg/box) |
|
|
B |
PZM系列便攜式USB顯微鏡 |
|
|
C |
便攜式顯微鏡支架 |
|
|
D |
支架延長桿（適配長工作距離輔助物鏡用） |
|
|
E |
CD (驅動以及應用軟件, Ø12cm) |
|
|
可選附件 |
||
|
F |
其他輔助物鏡（未示出） |
|
產品型號
連續變倍主體
相機模塊
可選照明模塊
PZM0840U510A
ZM0840
U510A
8顆LED環形光照明
