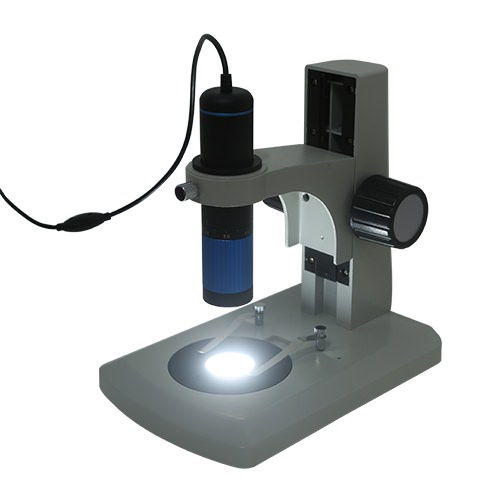

ZOPE 系列數碼顯微鏡從本質上是光學真正可變倍鏡頭同USB相機的完美聯姻成果！
ZOPE 系列數碼顯微鏡的基本特性：
- ZOPE可確保在整個連續變倍過程中，保證齊焦;
- 真正實現了目前市場上大多數手持USB手持顯微鏡所不具備的連續變倍功能;
- 帶USB2.0接口連接到電腦或HDMI接口連接到HDMI顯示器的數碼顯微鏡;
- 結構緊湊，光學性能優越;
- 內嵌8個高亮度LEDS實現亮度可調反射式照明，同時可選配均勻亮度可調的透射式照明;
- 所有倍率工作距離固定，長達70mm;
- CNC機械確保變倍過程平滑順暢;
- 內嵌數碼相機模塊可選，分辨率橫跨1.2M~5M;
- Ultra-Fine 顏色引擎實現完美顏色再現
- 隨相機提供高級視頻與圖像處理應用軟件ToupView/ToupLite;
- 提供Windows/Linux/macOS/Android多平臺標準SDK;
用戶可以選擇不同倍率范圍的可變焦鏡頭同USB相機模塊，搭建出真正適合自已工作與應用需求的產品，其中搭建過程交由圖譜光電的資深專業工程師來幫助你實現，事情就是這么簡單??！
ZLA: A型變倍鏡組，變倍范圍為0.25X~1.6X;
ZLB: B型變倍鏡組，變倍范圍為0.7X~5.6X;
目前圖譜光電一共設計有2款變倍鏡組供客戶根據應用不同來選擇，其型號名為ZLA同ZLB。
|
型號→
參數↓ |
ZLA | ZLB |
|---|---|---|
| 變倍范圍 | 0.25X~1.6X (連續、齊焦) | 0.7X~5.6X(連續、齊焦) |
| 工作距離 | 67.85mm(From lens to object surface) | 31.73(from lens to object suface) |
| MTF | 衍射極限 | Diffraction limited |
| 視場 | Ф28.8~4.5mm | Ф10.85~1.36mm |
| 反射式照明(USB接口供電) | 8 LED內嵌式照明(亮度連續可調) | 8 LED內嵌式照明(亮度連續可調) |
| 透射式照明(電池供電，可選件) | 透射式均勻照明組件(電池供電，單鍵3檔可調) | 透射式均勻照明組件(電池供電，單鍵3檔可調) |
ToupTek工程師專門設計了2款相機模塊供可變倍鏡配，分別為X05100KPA同X01200KPA.另外ToupTek還會根據客戶的需求不斷豐富相機模塊.
| 型號 | 傳感器型號與尺寸 | 像素(μm) |
G光靈敏度
|
FPS/分辨率 | 采樣平均 | 曝光時間 |
|---|---|---|---|---|---|---|
| X05100KPA |
5.1M/MT9P001(C)
1/2.5“ (5.7x4.28) |
2.2x2.2 |
0.53 V/lux-sec
66.5dB 40.5dB |
5@2592x1944
18@1280x960 60@640x480 |
1x1， 2x2， 4x4 | 0.294ms~2000ms |
| X01200KPA |
1.2M/AR0130(M)
1/3“(4.8x3.6) |
3.75x3.75 |
6.5v/lux-sec
85.3dB 44dB |
28@1280x960
30@640x480 |
1x1， 2x2 | 0.4ms~2000ms |
| 硬件配置 | |
|---|---|
| 光譜響應范圍 | 380-650nm (有紅外截止濾光片情況下) |
| 白平衡 | ROI 白平衡/手動Temp-Tint調整 |
| 色彩還原技術 | Ultra-Fine顏色處理引擎 |
| 捕獲/控制SDK | Windows/Linux/macOS/Android多平臺SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
| 數據接口 | USB或WiFi |
| 記錄方式 | 圖像和視頻 |
| 致冷方式* | 自然冷卻 |
| 相機工作環境 | |
| 工作溫度（攝氏度） | -10~ 50 |
| 貯存溫度（攝氏度） | -20~ 60 |
| 工作濕度 | 30~80%RH |
| 貯存濕度 | 10~60%RH |
| 供電電源 | 相機通過USB接口供電 |
| 軟件運行環境 | |
| 操作系統 |
Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11(32 & 64 位) OS X (Mac OS X) Linux |
| 計算機配置 | CPU:Intel Core 2 2.8GHz 或更高 |
| 內存:2GB或更大 | |
| USB接口:USB2.0高速接口 | |
| 顯示器:17”或以上 | |
| CD-ROM | |
應用實例
黑色織物
口罩縫線
iPhone像素放大圖
苜蓿莖稈
| 裝箱清單 | ||
|---|---|---|
| A | 包裝箱規格：L:51cm W:31cm H:18cm(1pcs, 2.8Kg/紙箱, 0.029m3)，上圖中未給出 | |
| B | ZOPE系列數碼顯微鏡 | |
| C | ZOPE支架 | |
| D | 用于安裝ZOPE支架的內六角扳手 | |
| E | CD (驅動與應用程序，?12cm) | |
| 選配件 | ||
| F | 透射式均勻照明組件(電池供電，單鍵3檔可調) | |
| G | 測微尺 |
106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
ZPA605100A
0.25X~1.6X (連續、齊焦)
ZPA601200A
0.25X~1.6X (連續、齊焦)
ZPA605100A
0.7X~5.6X(連續、齊焦)
ZPA601200A
0.7X~5.6X(連續、齊焦)
