本產品是采用USB3.0接口快速實時傳輸非壓縮圖像的圖像采集設備，支持通過客戶端軟件進行圖像數據采集和參數設置（如工作模式、圖像參數調節等）。 IUCXXX-AFU-EF 系列相機的芯片尺寸主要是APS同全畫幅， IUCXXX-AFU-EF 系列相機支持通過EF卡口對佳能鏡頭進行控制，實現自動對焦。
IUCXXX-AFU-EF 系列相機的基本特性：
- 采用Sony索尼Exmor背照式CMOS傳感器采用雙重降噪技術，具有超高的靈敏度以及低噪聲；部分相機也采用GPixel系列傳感器以及全國產傳感器。
- 采用0數據傳輸接口，兼容USB2.0協議；
- 提供高級視頻與圖像處理應用軟件ToupView，提供Windows/Linux/OSX多平臺SDK，支持原生C/C++，C#/VB.Net，DirectShow，Twain API；
- 支持硬觸發、軟觸發、自由運行模式；
- 支持ROI、翻轉、位深度切換等功能；
- 支持EF/EF-S卡口鏡頭控制與自動對焦功能；
- 支持固件現場升級；
- 符合CE、FCC、RoHS認證。
|
型號 參數 |
IUC26000KMA-AFU-EF |
|---|---|
|
2600萬像素 1.8’’(APS-C) CMOS USB3.0工業相機 |
|
|
相機 |
|
|
傳感器型號 |
Sony IMX571BLR-J |
|
像元尺寸 |
3.76 µm x 3.76 µm |
|
靶面尺寸 |
1.8’’(APS-C) |
|
幀率&分辨率 |
14fps@6224x4168（16bit）、37fps@3104x2084、110fps@2064x1388 |
|
動態范圍 |
86.8dB |
|
信噪比 |
47.1dB |
|
靈敏度 |
870.9mv |
|
暗電流 |
0.07mv |
|
增益范圍 |
1-50倍 |
|
曝光時間范圍 |
150us-15sec |
|
快門模式 |
卷簾快門 |
|
Binning模式 |
硬件2x2，3x3；軟件2x2，3x3，4x4 |
|
數據接口 |
USB3.0（USB3.1 GEN1） |
|
數字IO |
1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口 |
|
數據格式 |
8bit / 16bit |
|
一般規范 |
|
|
供電方式 |
DC12V供電 |
|
功耗 |
<5.0W |
|
溫度 |
工作溫度-10~50℃，儲藏溫度-30~70℃ |
|
濕度 |
20%-80%無冷凝 |
|
尺寸 |
88mmx88mmx21.2mm |
|
重量 |
540g |
|
鏡頭接口 |
M42接口 |
|
軟件 |
完整的SDK開發包/ToupView |
|
平臺和體系結構 |
Win32/WinRT/Linux/macOS/Android；X86/X64/armhf/armel/arm64 |
|
認證 |
CE，F(xiàn)CC |
鏡頭參數及適配功能
IUCXXX-AFU-EF系列相機可以搭配EF卡口鏡頭使用，正確安裝鏡頭后可讀取鏡頭焦距、光圈、對焦等信息，并且可以電動控制鏡頭光圈與對焦。
驗證適配的EF卡口鏡頭型號及功能如下：
|
鏡頭 |
最近對焦距離 |
光圈控制 |
對焦控制 |
固定物距對焦 |
|---|---|---|---|---|
|
Canon EF-S 10-18mm f/4.5-5.6 IS STM |
約0.22米 |
支持 |
支持 |
/ |
|
Canon EF-S 18-55mm f/3.5-5.6 IS STM |
約0.25米 |
支持 |
支持 |
支持 |
|
Canon EF-S 18-55mm f/4-5.6 IS STM |
約0.25米 |
支持 |
支持 |
/ |
|
Canon EF-S 15-85mm f/3.5-5.6 IS USM |
約0.35米 |
支持 |
支持 |
/ |
|
Canon EF-S 18-135mm f/3.5-5.6 IS USM |
約0.39米 |
支持 |
支持 |
支持 |
|
Canon EF-S 18-200mm f/3.5-5.6 IS |
約0.45米 |
支持 |
支持 |
/ |
|
Canon EF 24mm f/1.4L II USM |
約0.25米 |
支持 |
支持 |
/ |
|
Canon EF 24mm f/2.8 IS USM |
約0.2米 |
支持 |
支持 |
/ |
|
Canon EF 35mm f/1.4L II USM |
約0.28米 |
支持 |
支持 |
/ |
|
Canon EF 50mm f/1.2L USM |
約0.45米 |
支持 |
支持 |
支持 |
|
Canon EF 50mm f/1.4 USM |
約0.45米 |
支持 |
支持 |
/ |
|
Canon EF 85mm f/1.2L II USM |
約0.95米 |
支持 |
支持 |
/ |
|
Canon EF 16-35mm f/2.8L III USM |
約0.28米 |
支持 |
支持 |
/ |
|
Canon EF 16-35mm f/4L IS USM |
約0.28米 |
支持 |
支持 |
/ |
|
Canon EF 24-70mm f/2.8L II USM |
約0.38米
|
支持 |
支持 |
/ |
|
Canon EF 24-70mm f/4L IS USM |
約0.38米
|
支持 |
支持 |
/ |
|
Canon EF 24-105mm f/4L IS USM |
約0.45米 |
支持 |
支持 |
/ |
|
Canon EF 100-400mm f/4.5-5.6L IS II USM |
約0.98米 |
支持 |
支持 |
/ |
|
Sigma 150-600mm f/5-6.3 DG OS HSM|S |
約2.6米 |
支持 |
支持 |
/ |
注意：本相機理論上支持任意EF卡口鏡頭，但并未對所有鏡頭進行測試，使用佳能以外的其它制造商的鏡頭可能會存在無法控制或不兼容的情況，如果你需要其他鏡頭，請指出所需鏡頭的型號，我們會為你做好測試。

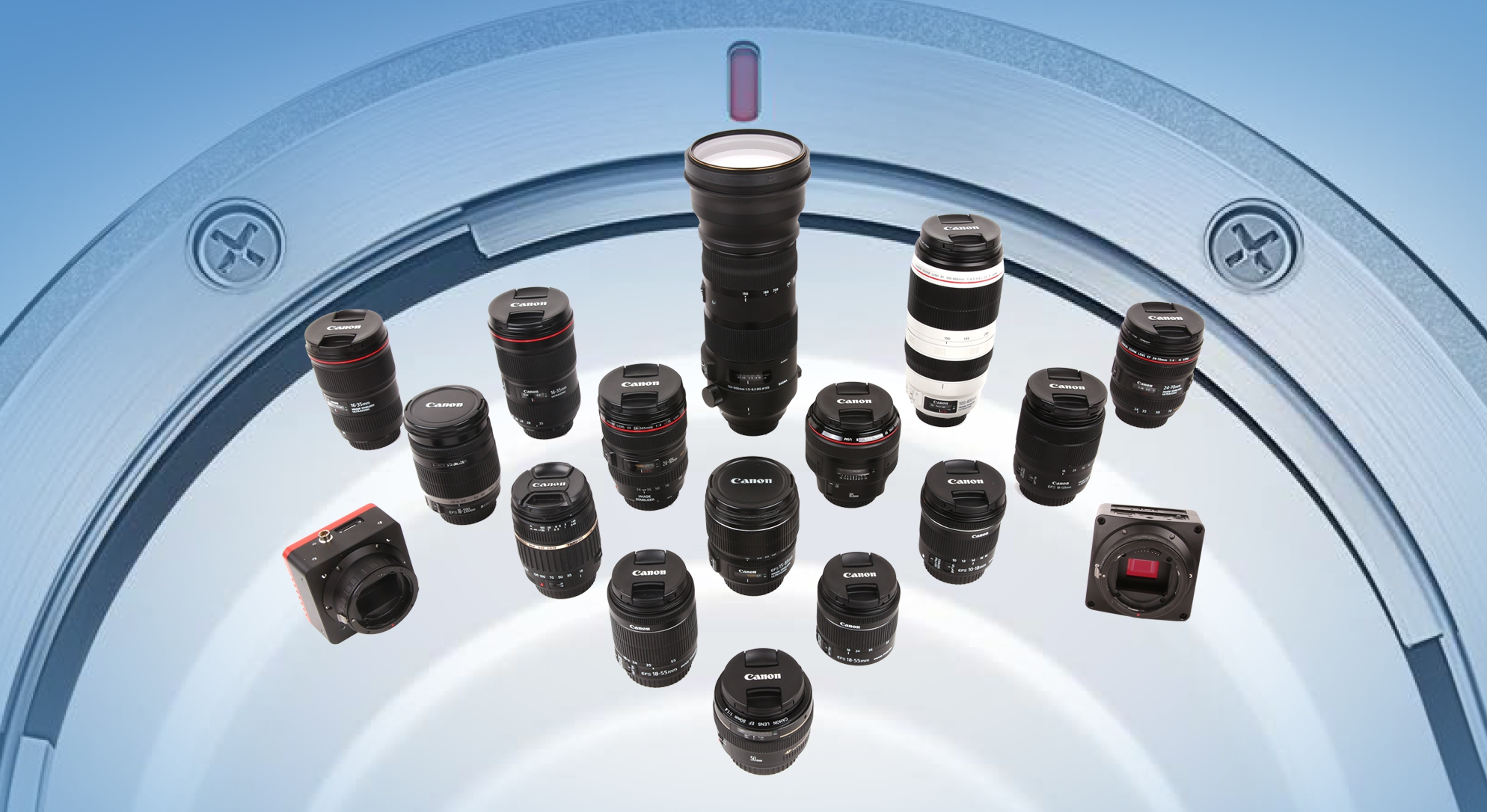

IUCXXX-AFU-EF相機目前支持的佳能EF鏡頭

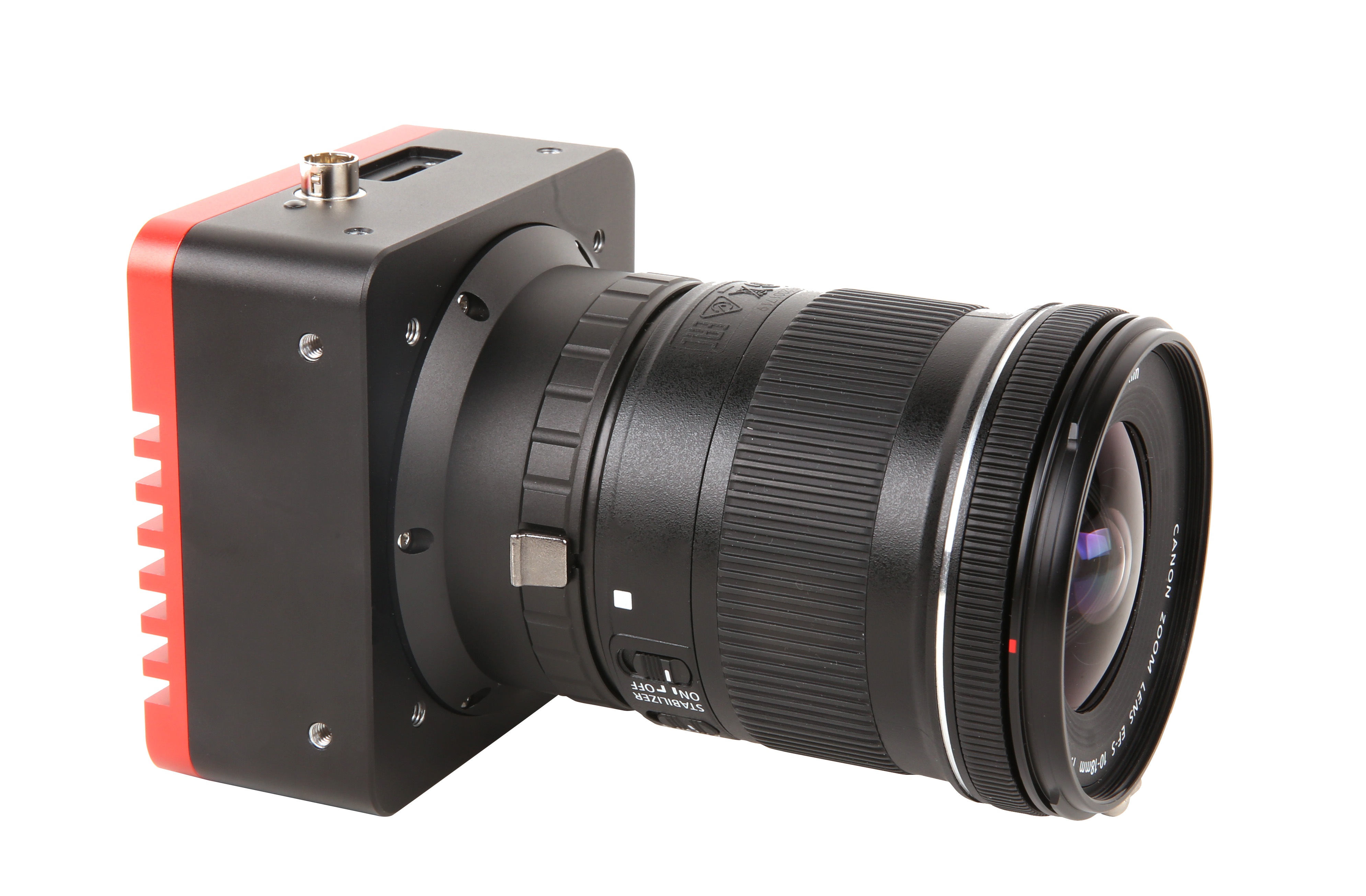

IUCXXX-AFU-EF相機與佳能EF鏡頭的連接

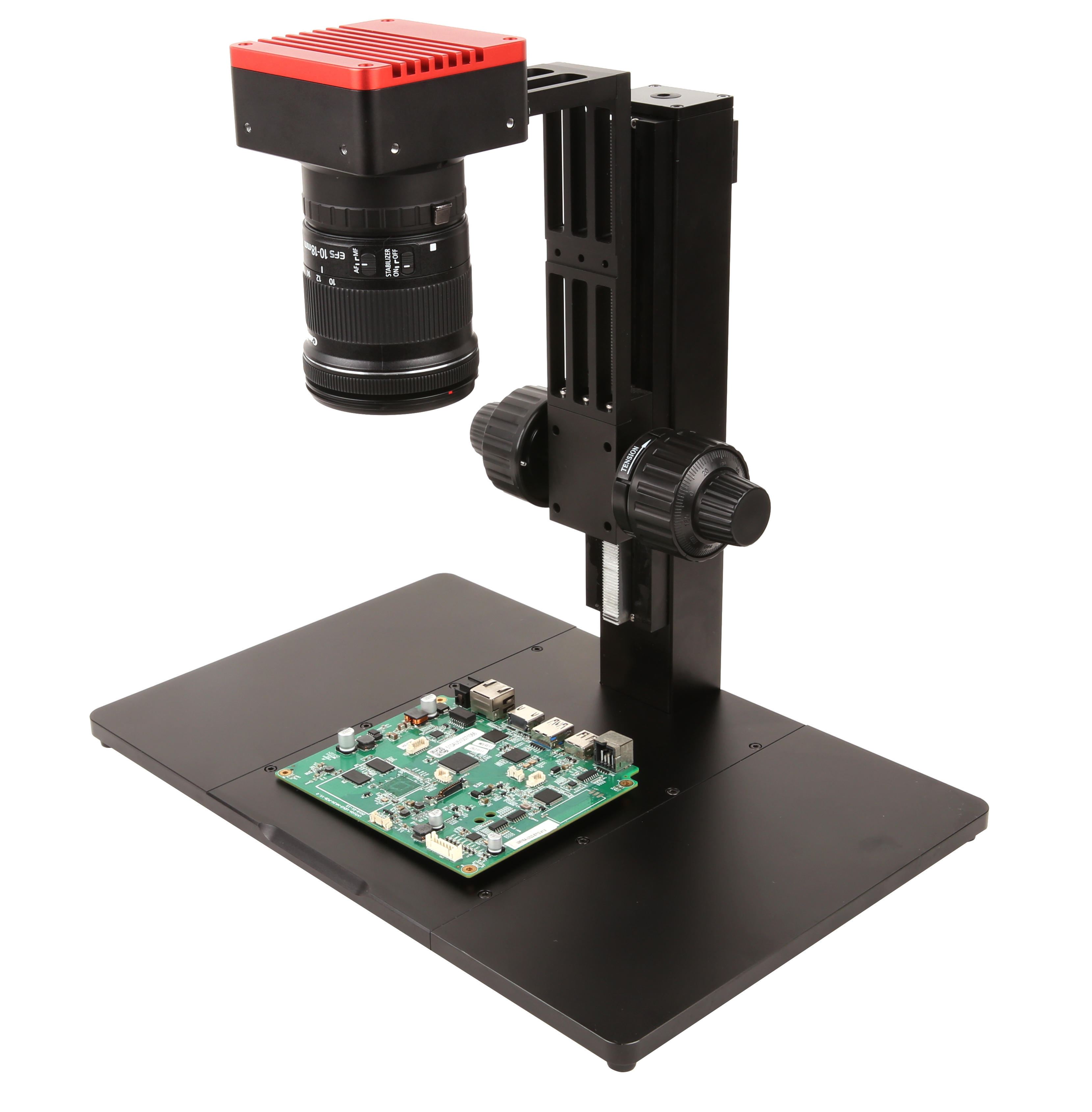

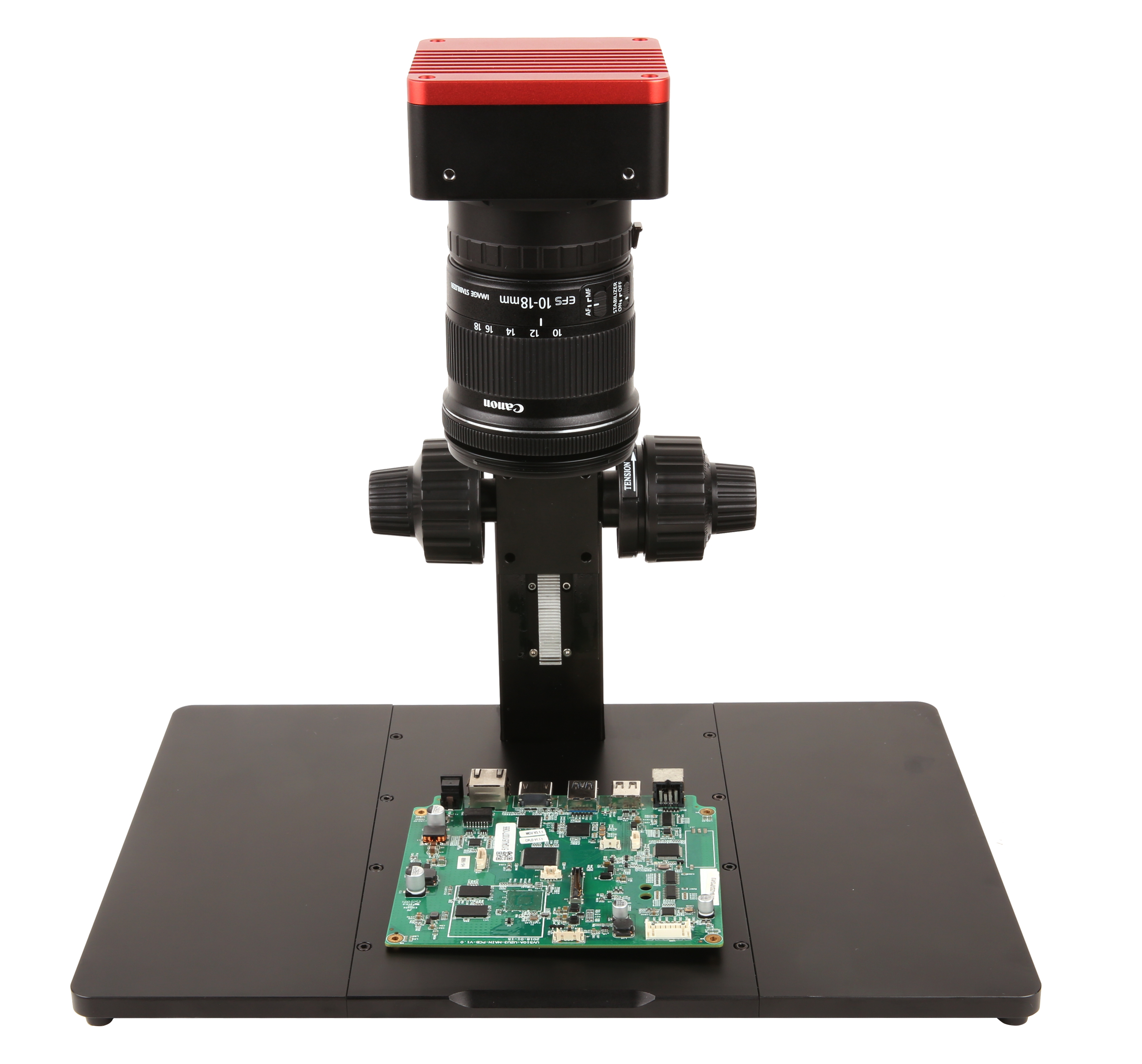

IUCXXX-AFU-EF相機，佳能EF鏡頭與TPS-600帶精調焦支架
IUCXXX-AFU-EF相機，佳能EF鏡頭與TPS-600帶精調焦支架

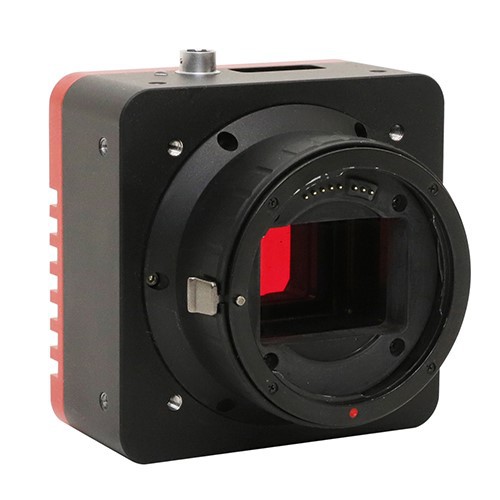

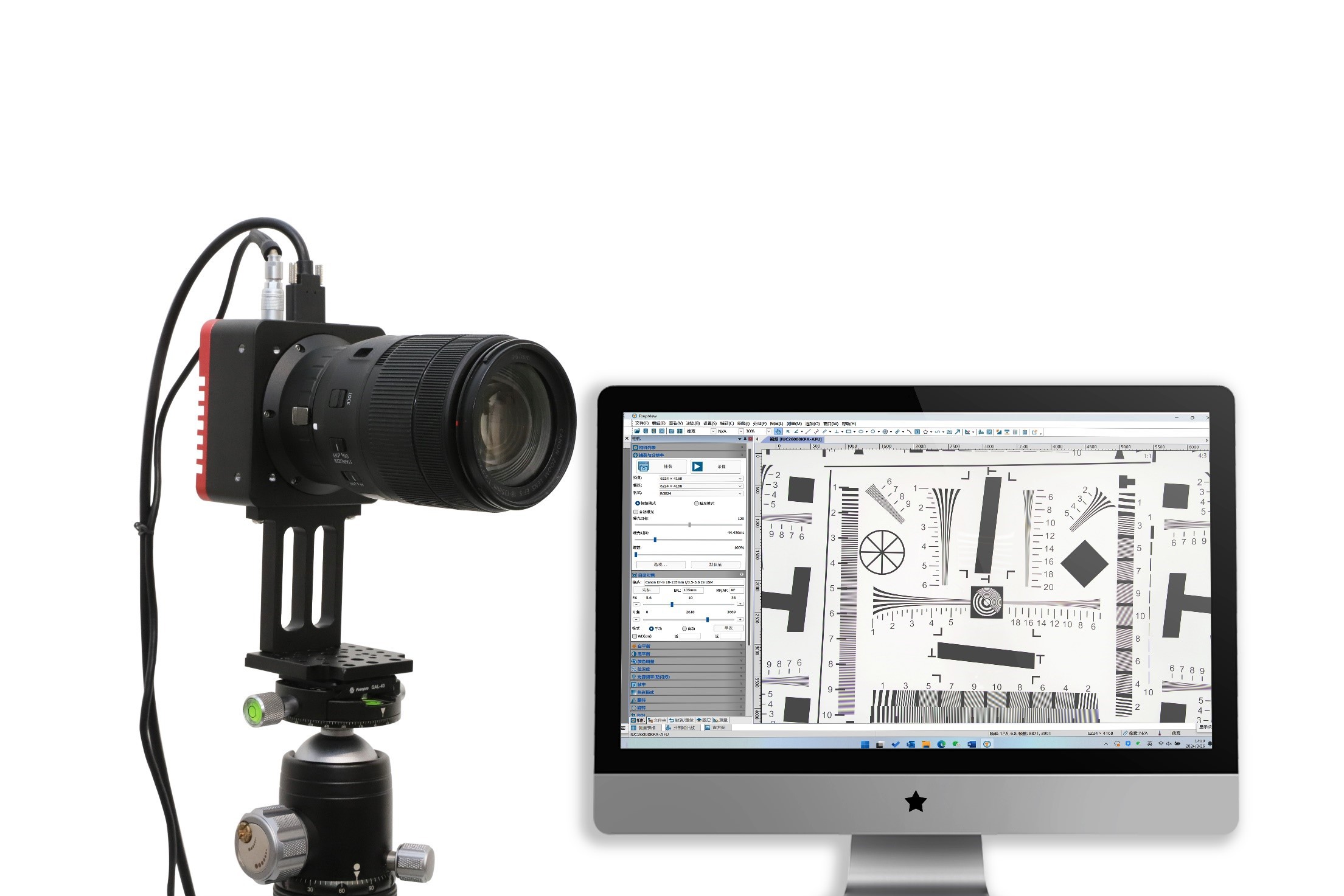

卡口鏡頭機器視覺相機產品圖示

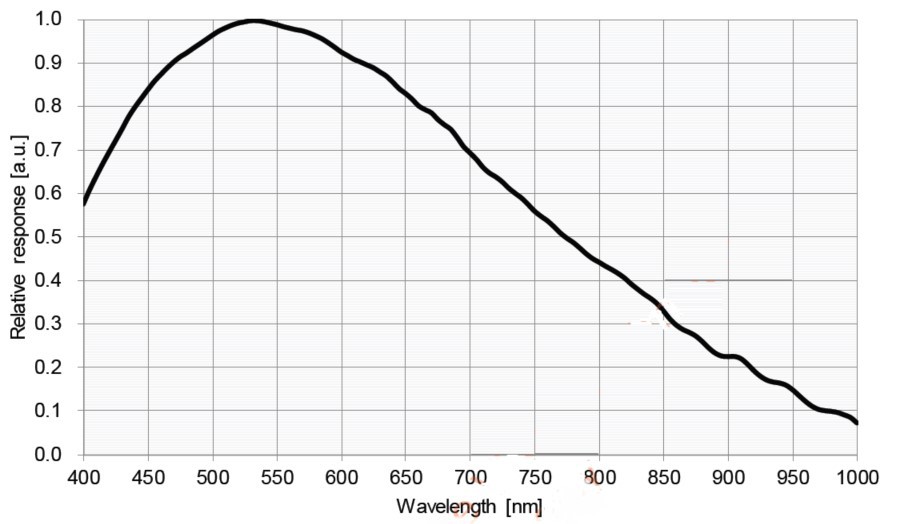

光譜響應曲線

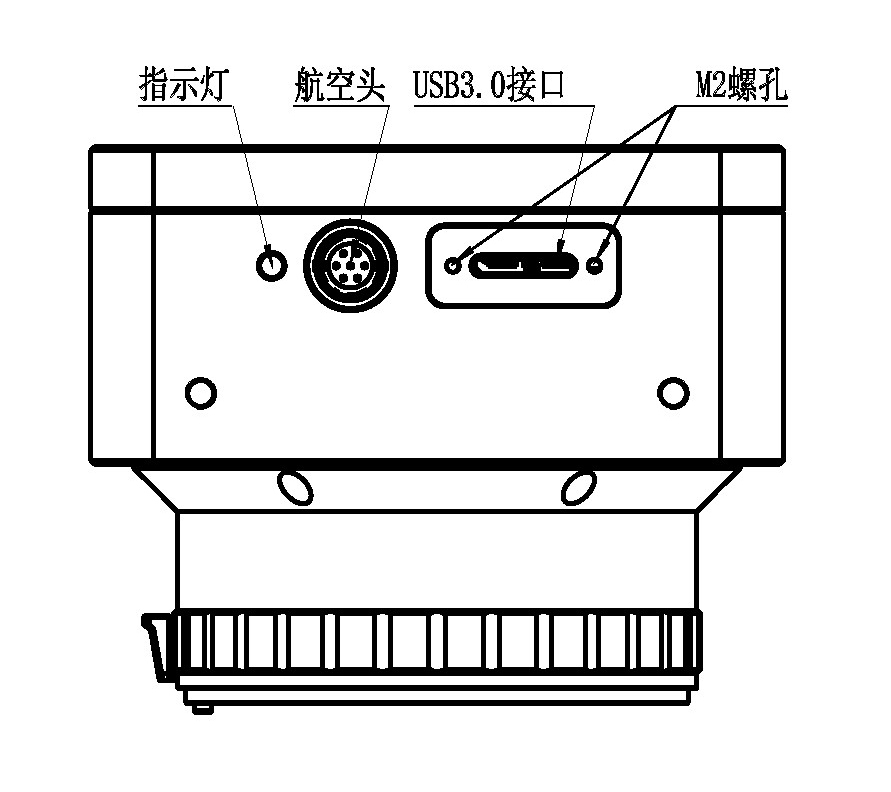

IUCXXX-AFU-EF系列接口
電源和IO接口
|

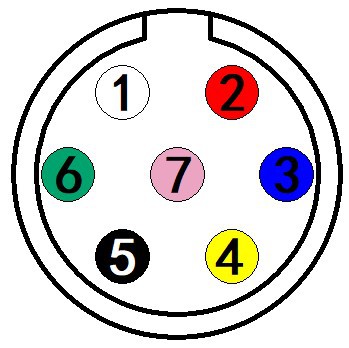

顏色 | 管腳 | 信號 | 信號描述說明 |
|---|---|---|---|---|
|
白色 |
1 |
GND |
非隔離信號及電源地 |
|
|
紅色 |
2 |
12V |
12VDC電源輸入 |
|
|
藍色 |
3 |
OPTO_GND |
光耦隔離信號地 |
|
|
黃色 |
4 |
DIR_GPIO0 |
非隔離信號（軟件可配置輸入/輸出）（line2） |
|
|
黑色 |
5 |
DIR_GPIO1 |
非隔離信號（軟件可配置輸入/輸出）（line3） |
|
|
綠色 |
6 |
OPTO_IN |
光耦隔離輸入信號（line0） |
|
|
粉色 |
7 |
OPTO_OUT |
光耦隔離輸出信號（line1） |

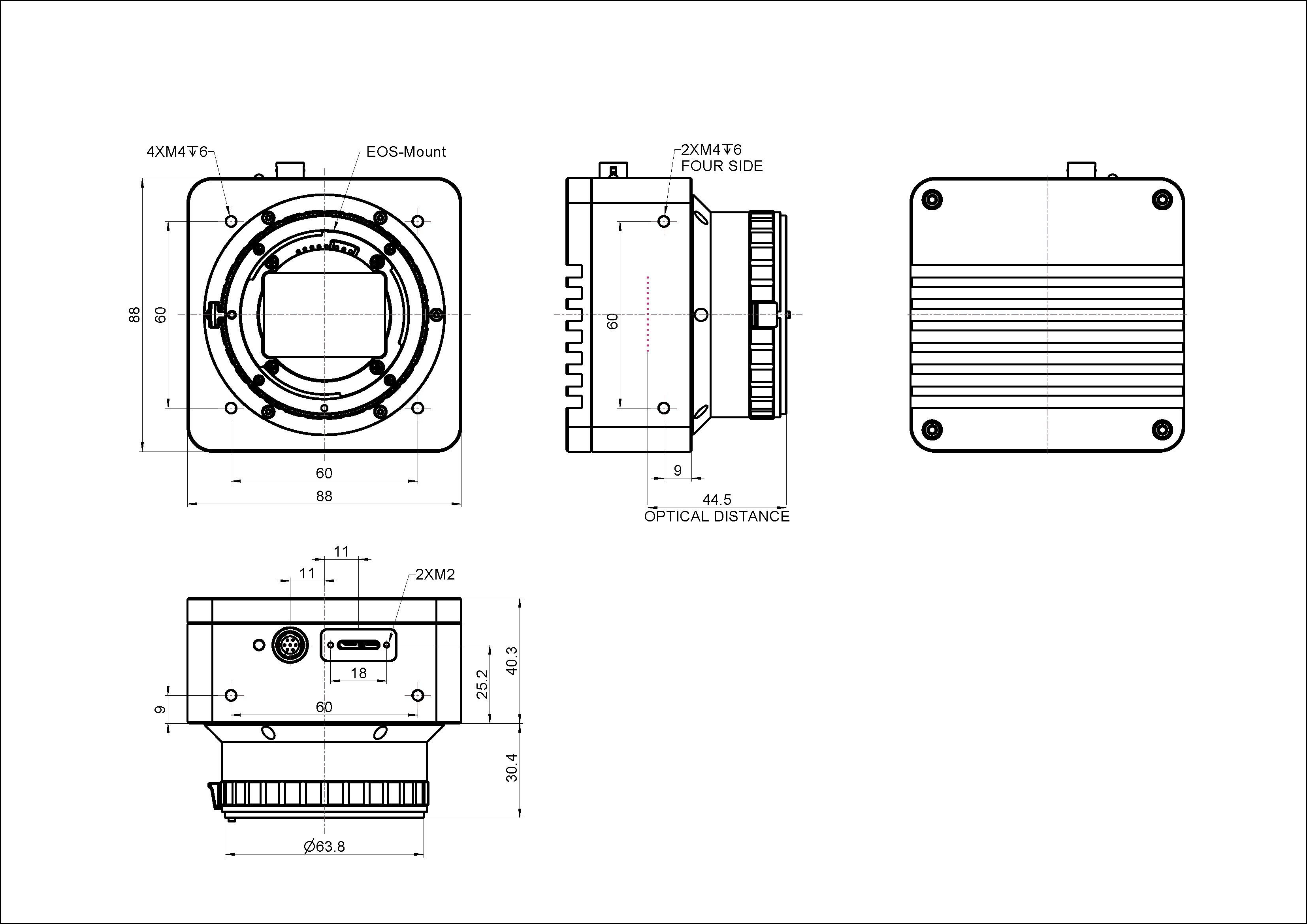

整機尺寸

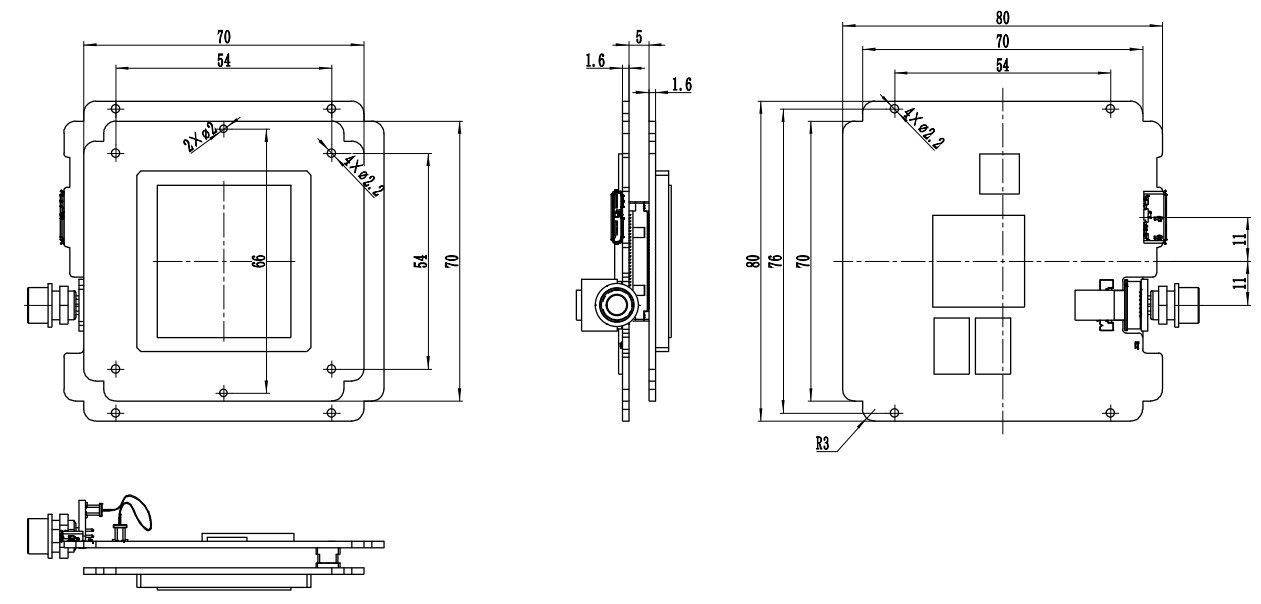

裸板尺寸
|
序號 |
配件名稱 |
數量 |
說明 |
|---|---|---|---|
|
1 |
相機整機 |
1 |
本手冊所指相機 |
|
2 |
I/O線纜 |
1 |
7 Pin線纜或延長線纜 |
|
3 |
USB3.0線纜 |
1 |
合適長度的Micro USB3.0線纜 |
|
4 |
電源（IUC） |
1 |
IUC系列使用的電源適配器 |
|
5 |
鏡頭（選配） |
1 |
C接口鏡頭 |
型號
傳感器型號與尺寸
像素(μm)
G光靈敏度
暗電流
FPS/分辨率
采樣平均
曝光時間
IUC26000KMA-AFU-EF
26.0M/IMX571BLR(M, RS)
1.8“ (23.48x15.67, APS-C)
3.76x3.76
870.9mv with 1/30s
0.07mv with 1/30s
14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388
1x1
2x2
3x3
150us~15s
IUC26000KPA-AFU-EF
26.0M/IMX571BQR(C, RS)
1.8“ (23.48x15.67, APS-C)
3.76x3.76
484.5mv with 1/30s
0.07mv with 1/30s
14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388
1x1
2x2
3x3
150us~15s
IUC60000KMA-AFU-EF
60.0M/IMX455ALK (M, RS)
2.7“ (35.96x23.99, Full Frame)
3.76x3.76
870.9mv with 1/30s
0.04mv with 1/30s
6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706
1x1
2x2
3x3
9x9
150us~15s
IUC60000KPA-AFU-EF
60.0M/IMX455AQK (C, RS)
2.7“(35.96x23.99, Full Frame)
3.76x3.76
484.5mv with 1/30s
0.07mv with 1/30s
6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706
1x1
2x2
3x3
9x9
150us~15s
