SWIR331系列/全國產短波紅外

購買/試用/OEM/ODM 請聯系我們

ToupTek

簡介

SWIR331系列CameraLink相機

SWIR相機

SWIR331系列短波紅外相機是圖譜光電采用全國產 640 x 512 InGaAs 圖像傳感器，CameraLink / USB3 / 10GigE等多種數據傳輸方法的 C 接口的短波紅外制冷相機。具有 900 - 1700nm 短波紅外寬光 譜響應，33 萬分辨率，高量子效率和低噪聲等優點。

SWIR331系列短波紅外相機可廣泛用于短波紅外成像、光譜成像、監控（夜視）、半導體檢測、醫藥學 和生物學、光纖通訊、天文科學、高溫成像、濕度分布成像等應用。

SWIR331系列相機的基本特性如下：

  • 900-1700nm（波段響應范圍）版本采用國產銦鎵砷芯片
  • 國產640 x 512 InGaAs 短波紅外探測器
  • 726FPS 高幀率
  • 內置TEC 制冷片，溫差可達低于環境溫度 40℃
  • 光譜響應范圍: 900nm-1700nm
  • 15um像元
  • 全局快門
  • PID 精準控溫，波動小于 0.3℃
  • CameraLink Full
  • 14-bit 輸出(14-bit ADC)
  • 多種工作模式：視頻模式/軟觸發模式/外觸發模式
  • 有100%全國產器件版本或高性能版本
  • 支持現場更新固件，接受 OEM 定制開發

應用

SWIR應用實例
半導體觀察
SWIR應用實例
遠距離觀察
SWIR應用實例
水果水分觀察
SWIR應用實例
溫度觀察
SWIR應用實例
農業：通過多旋翼飛行器進行的光譜遙感應用
SWIR應用實例
回收行業：塑料、垃圾和其他材料的材料分揀
SWIR應用實例
飲料行業：不透明容器中的液位檢測
SWIR應用實例
玻璃行業：高溫玻璃透視缺陷檢測

更多應用行業參考：

  • 半導體行業：太陽能電池和芯片檢測
  • 農業：通過多旋翼飛行器進行的光譜遙感應用
  • 回收行業：塑料、垃圾和其他材料的材料分揀
  • 醫學成像與研究：超光譜和多光譜成像
  • 食品行業：質量檢驗和分級
  • 飲料行業：不透明容器中的液位檢測
  • 包裝：密封檢驗
  • 玻璃行業：高溫玻璃透視缺陷檢測
  • 印刷業：透視隱藏特征
  • 視頻監控：視覺增強（例如煙霧透視）
  • 安防：仿冒品檢測，如貨幣、假發或皮膚

相關型號

訂購代碼

傳感器型號與尺寸

像素(μm)

動態范圍
信噪比

數據接口

FPS/分辨率

國產化
指標

曝光時間
外形尺寸

1.3MP 1280 x 1024

SWIR1302KMB-U200

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

USB3

200@1280x1024

關鍵器件
國產

16us~1s
68mm

SWIR1302KMB-10G

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

10G

200@1280x1024

關鍵器件
國產

16us~1s
68mm

SWIR1302KMA-CL200

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

CameraLink

200@1280x1024

全國產

16us~1s
68mm

SWIR1302KMB-CL200

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

CameraLink

200@1280x1024

關鍵器件
國產

16us~1s
68mm

0.33MP 640 x 512

SWIR331KMB-U700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

USB3

724@640x512

關鍵器件
國產

16us~5s
68mm

SWIR331KMB-G125

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

GigE

125@640x512

關鍵器件
國產

25us~5s
68mm

SWIR331KMB-G350

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

GigE

360@640x512

關鍵器件
國產

25us~5s
68mm

SWIR331KMB-G700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

GigE

360@640x512
700@320x256

關鍵器件
國產

25us~5s
68mm

SWIR331KMA-CL500

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

517@640x512

全國產

16us~1s
68mm

SWIR331KMA-CL700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

724@640x512

全國產

16us~1s
68mm

SWIR331KMA-CL1000

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

1000@640x512

全國產

16us~1s
68mm

SWIR331KMB-CL500

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

517@640x512

關鍵器件
國產

16us~1s
68mm

SWIR331KMB-CL700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

724@640x512

關鍵器件
國產

16us~1s
68mm

SWIR331KMB-CL1000

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

1000@640x512

關鍵器件
國產

16us~1s
68mm
* -G：GigE ；-10G： 10G接口；-CL：CameraLink接口；-UMV：Unmanned Vehicl，配合飛行器或無人機使用，相機外形尺寸偏??；
* C：彩色；M：黑白；UV：紫外；RS：卷簾快門；GS：全局快門；
* Buit-in TEC：TEC在傳感器內部，制冷溫差在25℃；External TEC：TEC在傳感器外部，制冷溫差在10℃；Without TEC：非制冷版本，相機外形尺寸??；
* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG（Remove over glass，去保護玻璃）定制版本。

詳細參數


型號

參數

SWIR1302KMB-U200

130萬像素 1.5” InGaAs USB相機

相機

傳感器型號

國產1280x1024

傳感器類型

InGaAs CMOS圖像傳感器

光譜范圍

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

1.5”

ADC

14-bit

幀率&分辨率

200fps@1280 x 1024

內存

512MB

QE

≥[email protected]μm

轉換增益

1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)

動態范圍

70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1（僅參考）

讀出噪聲

586.82e(LG)，35.05e(MG)，68.44e(HG) （僅參考）

滿井電荷

1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1

最大信噪比

62.98dB(LG)，49.43dB(MG)，42.34dB(HG) （僅參考）

暗電流

[email protected]&18℃（僅參考）

曝光時間范圍

16us~1s

快門模式

全局快門

數據接口

USB3

數字IO

1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口

數據格式

Mono 8 / Mono 14 / Packet12

制冷溫差

低于室溫40攝氏度

一般參數

供電方式

DC12V供電

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

溫度

工作溫度 -30~60℃，儲藏溫度-40~85℃

濕度

20%-80%，無冷凝

尺寸

68mm×68mm×89.8mm

重量

485g

鏡頭接口

M42

軟件

完整的SDK開發包/ToupView

型號

參數

SWIR1302KMA-CL200

130萬像素 1.5” InGaAs CameraLink相機

相機

傳感器型號

國產1280x1024

傳感器類型

InGaAs CMOS圖像傳感器

光譜范圍

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

1.5”

ADC

14-bit

幀率&分辨率

200fps@1280 x 1024

內存

512MB

QE

≥[email protected]μm

轉換增益

1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)

動態范圍

69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1（僅參考）

讀出噪聲

1.3DN(LG)，2.7DN(MG)，5.0DN(HG) （僅參考）

滿井電荷

1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1

最大信噪比

65.4dB(LG)，48.5dB(MG)，40.7dB(HG) （僅參考）

暗電流

[email protected]&18℃（僅參考）

曝光時間范圍

16us~1s

快門模式

全局快門

數據接口

CameraLink Full

數字IO

1路光耦隔離輸入，1路光耦隔離輸出

數據格式

Mono 14

制冷溫差

低于室溫40攝氏度

相機類型

全國產器件

一般參數

供電方式

DC12V供電

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

溫度

工作溫度 -30~60℃，儲藏溫度-40~85℃

濕度

20%-80%，無冷凝

尺寸

68mm×68mm×89.8mm

重量

485g

鏡頭接口

M42

軟件

提供SDK開發包和基于Delsa采集卡的CLView軟件

型號

參數

SWIR331KMA-CL1000

SWIR331KMA-CL700

SWIR331KMA-CL500

33萬像素 3/4” InGaAs CameraLink相機

相機

傳感器型號

國產640*512

傳感器類型

InGaAs CMOS圖像傳感器

光譜范圍

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

3/4”

ADC

14-bit

幀率&分辨率

1000fps@640 x 512

724fps@640 x 512

517fps@640 x 512

內存

512MB

QE

75%@1350nm

轉換增益

970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)

動態范圍

69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1

讀出噪聲

1.3DN(LG)，2.7DN(MG)，5.0DN(HG)

滿井電荷

3.5Me(LG)，70Ke(MG)，12Ke(HG) *1

最大信噪比

65.4dB(LG)，48.5dB(MG)，40.7dB(HG)

暗電流

[email protected]&18℃

曝光時間范圍

16us~1s

快門模式

全局快門

數據接口

CameraLink Full

數字IO

1路光耦隔離輸入，1路光耦隔離輸出

數據格式

Mono 12 / Mono 14

制冷溫差

低于室溫40攝氏度

相機類型

全國產器件

一般參數

供電方式

DC12V供電

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

溫度

工作溫度 -30~60℃，儲藏溫度-40~85℃

濕度

20%-80%，無冷凝

尺寸

68mm×68mm×90.3mm

重量

485g

鏡頭接口

C接口

軟件

提供SDK開發包和基于Delsa采集卡的CLView軟件

型號

參數

SWIR331KMB-CL1000

SWIR331KMB-CL700

SWIR331KMB-CL500

33萬像素 3/4” InGaAs CameraLink相機

相機

傳感器型號

國產640*512

傳感器類型

InGaAs CMOS圖像傳感器

光譜范圍

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

3/4”

ADC

14-bit

幀率&分辨率

1000fps@640 x 512

724fps@640 x 512

517fps@640 x 512

內存

512MB

QE

75%@1350nm

轉換增益

970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)

動態范圍

69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1

讀出噪聲

1.3DN(LG)，2.7DN(MG)，5.0DN(HG)

滿井電荷

3.5Me(LG)，70Ke(MG)，12Ke(HG) *1

最大信噪比

65.4dB(LG)，48.5dB(MG)，40.7dB(HG)

暗電流

[email protected]&18℃

曝光時間范圍

16us~1s

快門模式

全局快門

數據接口

CameraLink Full

數字IO

1路光耦隔離輸入，1路光耦隔離輸出

數據格式

Mono 12 / Mono 14

制冷溫差

低于室溫40攝氏度

相機類型

高性能

一般參數

供電方式

DC12V供電

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

溫度

工作溫度 -30~60℃，儲藏溫度-40~85℃

濕度

20%-80%，無冷凝

尺寸

68mm×68mm×90.3mm

重量

485g

鏡頭接口

C接口

軟件

提供SDK開發包和基于Delsa采集卡的CLView軟件

量子效率/QE


外觀尺寸

相機支持旋轉90度安裝，改變正向方向。客戶可以按照需求，選擇合適的安裝方向，請下單時說明。

SWIR331相機外形尺寸

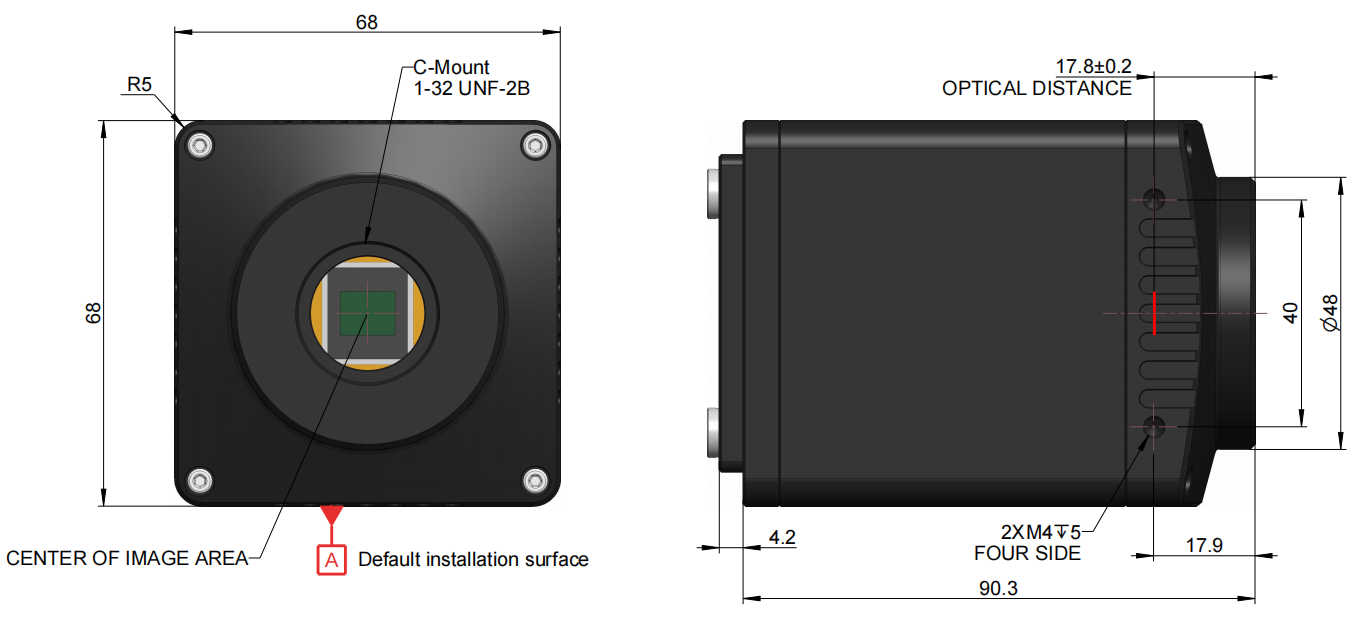

SWIR331系列CameraLink接口 SWIR331系列 CameraLink接口相機前端與側面尺寸

序號

規格

1

DC 12V電源接口

2

外部IO接口

3

GigE接口

SWIR331系列GigE接口 SWIR331系列 GigE接口相機前端與側面尺寸

序號

規格

1

DC 12V電源接口

2

外部IO接口

3

GigE接口

SWIR331系列USB接口 SWIR331系列USB接口相機前端與側面尺寸

序號

規格

1

USB3接口

2

DC 12V電源接口

3

外部IO接口

SWIR1302相機外形尺寸

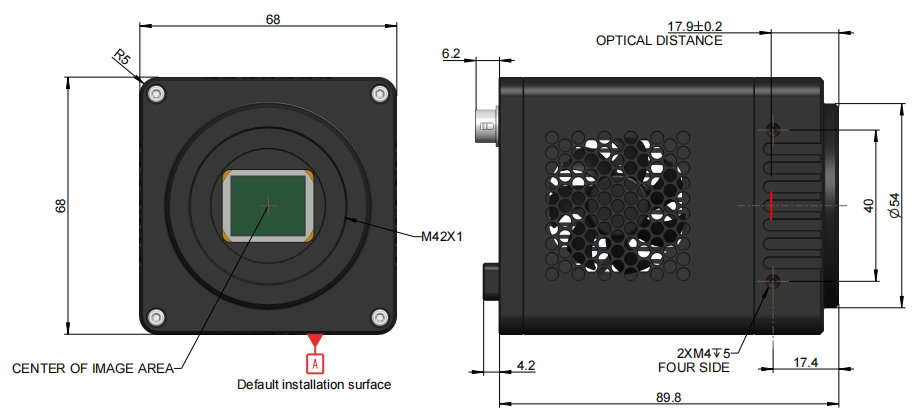

SWIR331系列CameraLink接口 SWIR1302系列 CameraLink接口相機前端與側面尺寸

序號

規格

1

DC 12V電源接口

2

外部IO接口

3

GigE接口

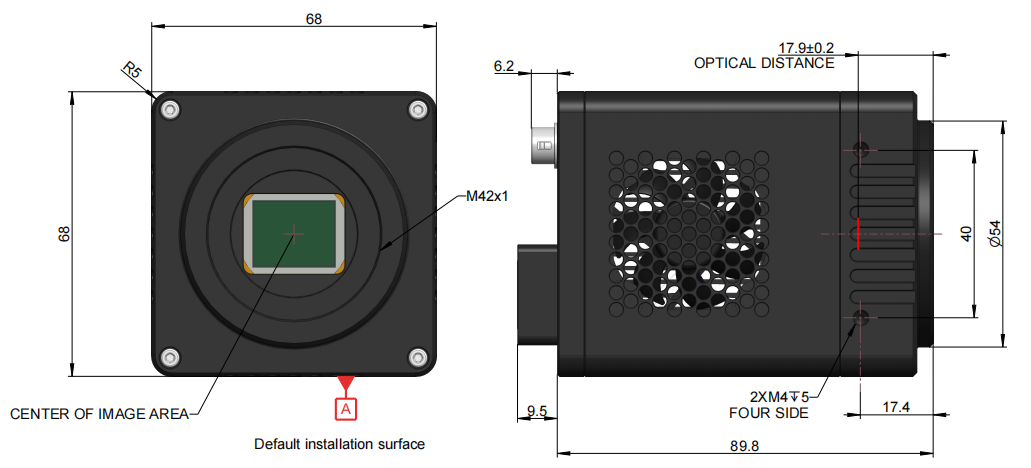

SWIR331系列GigE接口 SWIR1302系列 GigE接口相機前端與側面尺寸

序號

規格

1

DC 12V電源接口

2

外部IO接口

3

GigE接口

SWIR331系列USB接口 SWIR1302 USB接口相機前端與側面尺寸

序號

規格

1

USB3接口

2

DC 12V電源接口

3

外部IO接口

裝箱清單


標準包裝列表

A

3-A儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

B

SWIR 900-1700 CL接口相機

C

CameraLink線2根

D

12V/3A 6PIN航插電源適配器

E

電源線

F

外觸發控制線一根

標準包裝列表

A

3-A儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

B

SWIR 900-1700 CL接口相機

C

CameraLink線2根

D

12V/3A 6PIN航插電源適配器

E

電源線

F

外觸發控制線一根

標準包裝列表

A

3-A儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

B

SWIR 900-1700 CL接口相機

C

CameraLink線2根

D

12V/3A 6PIN航插電源適配器

E

電源線

F

外觸發控制線一根
