BIGEYE顯微相機系采用采用Sony索尼Exmor,Exmor R, Exmor RS 背照式CMOS傳感器或GSENSE大尺寸傳感器，EXmor 系列CMOS傳感器采用雙層降噪技術，具有超高的靈敏度以及超低噪聲，GSENSE系列傳感器像素尺寸大，其芯片采用了先進的背照式加工技術，峰值量子效率高達94%；通過相關多采樣技術（CMS），芯片讀出噪聲小于1.2e-，動態范圍高達90dB，是生物成像和科學應用的理想選擇。同時，GSENSE2020BSI支持全局復位卷簾曝光，具備高幀頻，為高性能紫外工業檢測、電暈檢測等的應用提出了全新的解決方案。
BIGEYE系列顯微相機集成了12位的超精細硬件圖像信號處理器視頻流引擎( Ultra-Fine HISPVP )，通過該 HISPVP 實現硬件 Demosaic , 調整，自動曝光，增益調節，一鍵單擊白平衡，影像色品調整，飽和度調整，伽馬校正，亮度調節，對比度調整， Bayer 格式圖像轉 RAW 數據供最終以 8/12bit 輸出。 HISPVP 將傳統的本應由計算機 CPU 處理的轉移到了硬件處理，大大提升了相機的傳輸速度，降低了 CPU 的占用率。
利用 USB3.0 數據傳輸技術實現數據傳輸，視頻傳輸快速而而穩定。
BIGEYE系列顯微相機分辨率橫跨 420 萬~ 1000 萬。
BIGEYE系列顯微相機隨機提供高級視頻與圖像處理應用軟件 ToupView/ToupLite ；提供 Windows/ Linux/OSX 多平臺 SDK ；支持原生 C/C++, C#/VB.Net, Directshow, Twain API。
BIGEYE系列相機的基本特性：
- 采用Sony Exmor CMOS或GSENSE背照式傳感器的75接口CMOS USB3.0相機；
- 采用並列A / D轉換技術實現超低噪聲、低功耗；
- 硬件分辨率橫跨2M~10.3M等多種；
- 實時8/12位切換，任意ROI尺寸
- 鋅鋁合金精密CNC外殼
- USB3.0接口確保高傳輸速率；
- Ultra-Fine硬件ISP視頻流引擎確保顏色精準再現與快速(對1000萬像素相機，速度達30幀/每秒)；
- 隨相機提供高級視頻與圖像處理應用軟件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平臺標準SDK；

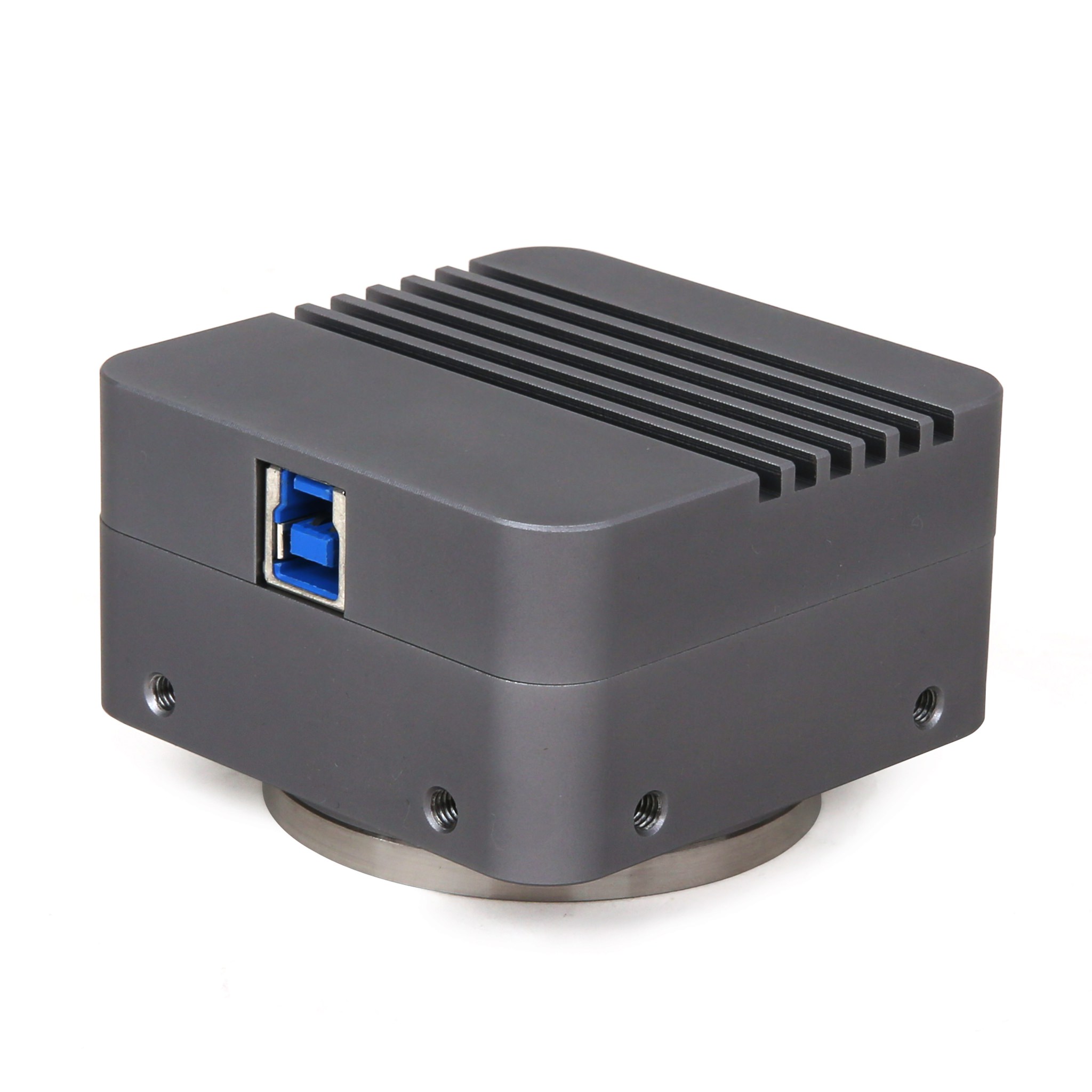

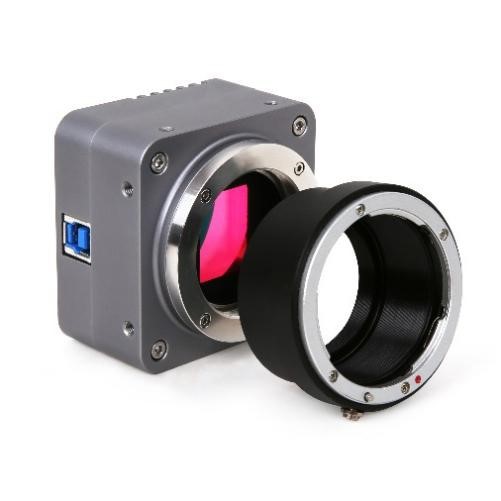

BIGEYE+F接口

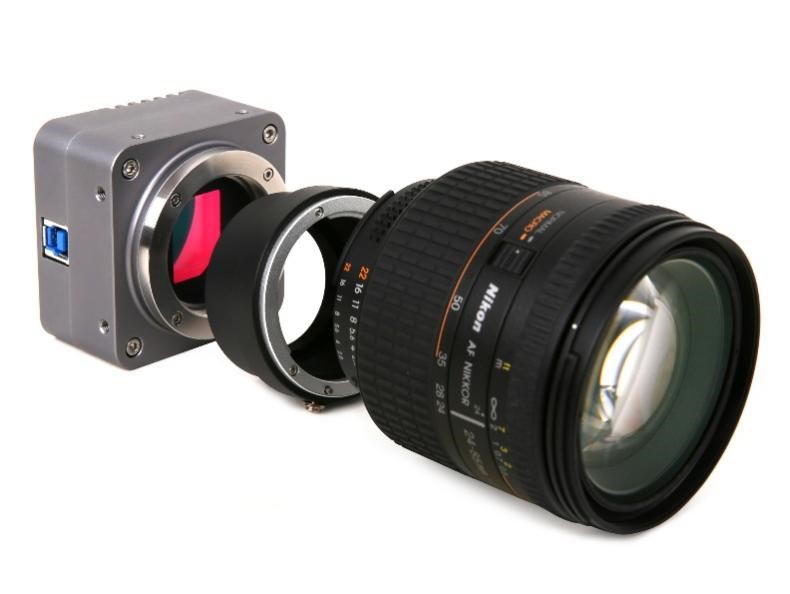

BIGEYE + F接口+透鏡
裝好F接口的BIGEYE+透鏡

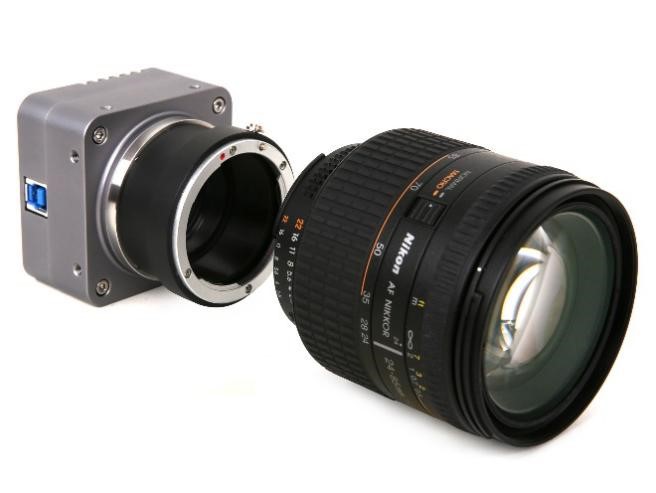

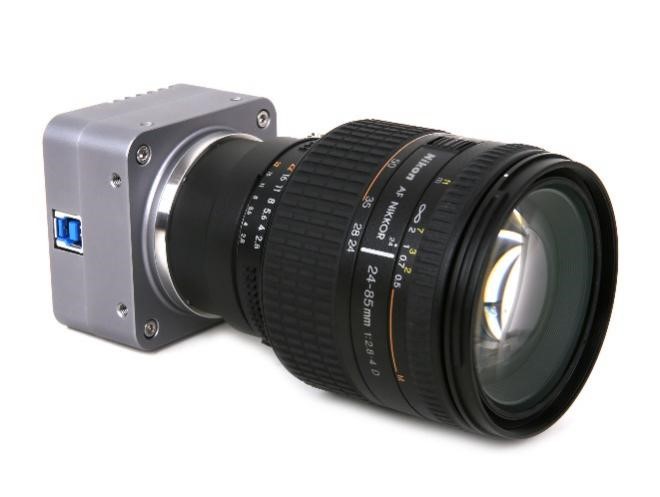

F接口BIGEYE與鏡頭連接在一起情形
BIGEYE4200KMB , BIGEYE4200KMC , BIGEYE4200KMD 以及 MIPI4200KMB 特點如下
|
型號 |
功耗(W) |
特點與數據輸出 |
FPS/分辨率 |
|---|---|---|---|
|
BIGEYE4200KMB |
2.5~2.9 |
可升級支持2D去噪，硬件Auto Level（缺省不支持，升級以后功耗在2.9W左右），RAW12格式 |
22@2048 x2048 22@1024 x1024 |
|
BIGEYE4200KMC |
3.0 |
高幀率，RAW12格式 |
44@2048x2048(12bit) 44@1024x1024(12bit) |
|
BIGEYE4200KMD |
3.0 |
高幀率，高動態，Combined HDR 16bit(高增益12bit數據和低增益12bit數據同時輸出，在FPGA內部組合為16bit HDR數據) |
44@2048x2048(16bit) 44@1024x1024(16bit) |
|
MIPI4200KMB |
TBD |
MIPI D-PHY CSI-2 1Ch 4Lane(適合應用到海思、瑞芯微等嵌入式平臺) |
22@2048x2046(12bit) |
BIGEYE4200KMB , BIGEYE4200KMC , BIGEYE4200KMD 三款相機，硬件完全相同。

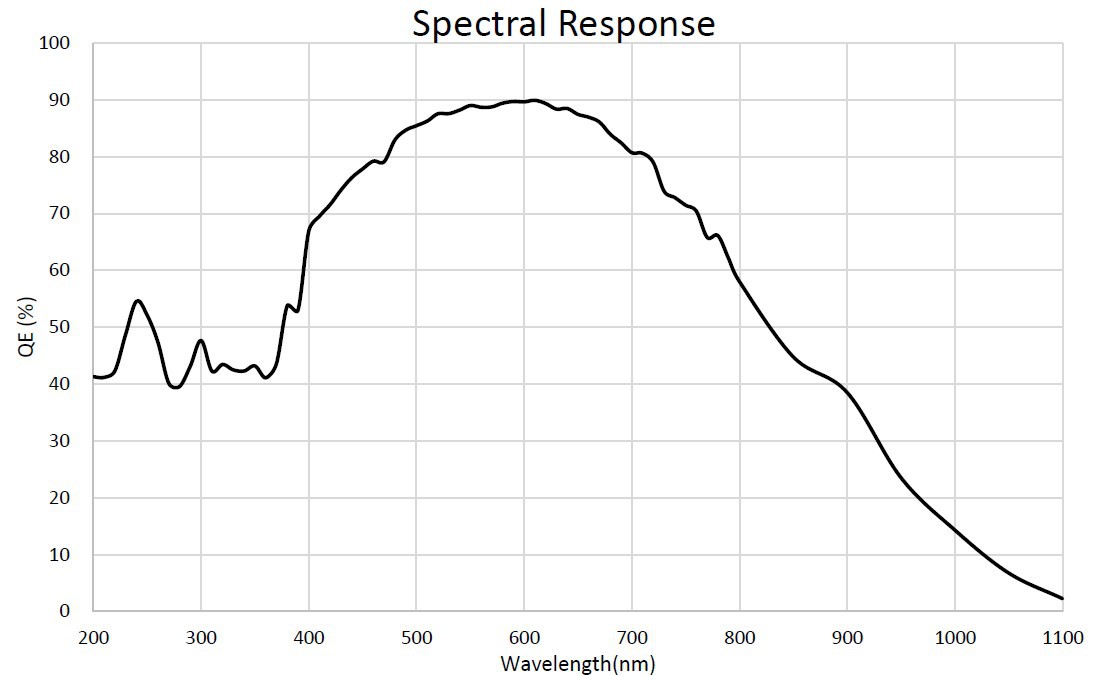

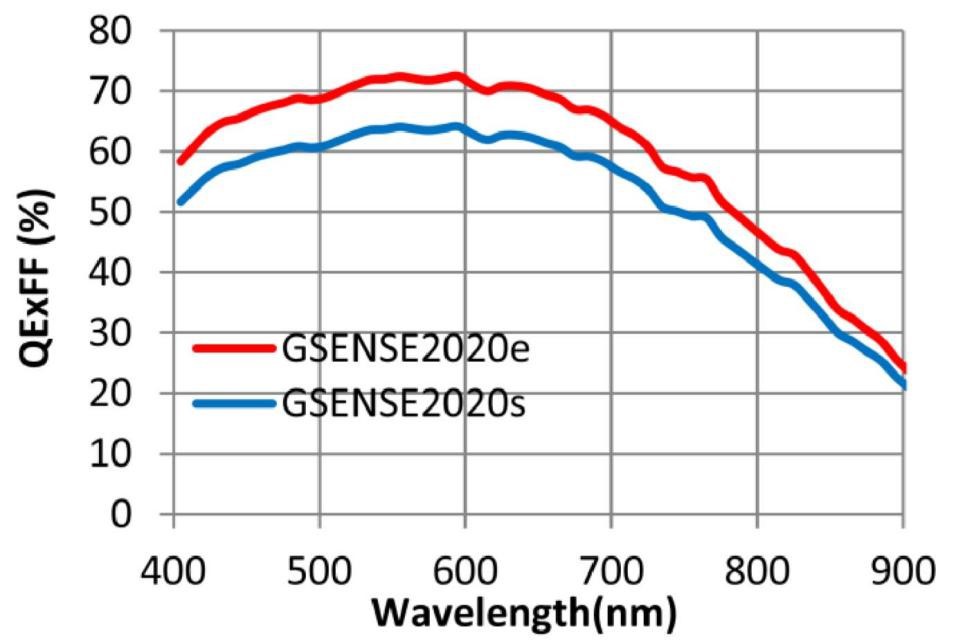

GSENSE2020e和GSENSE2020s的光譜響應曲線

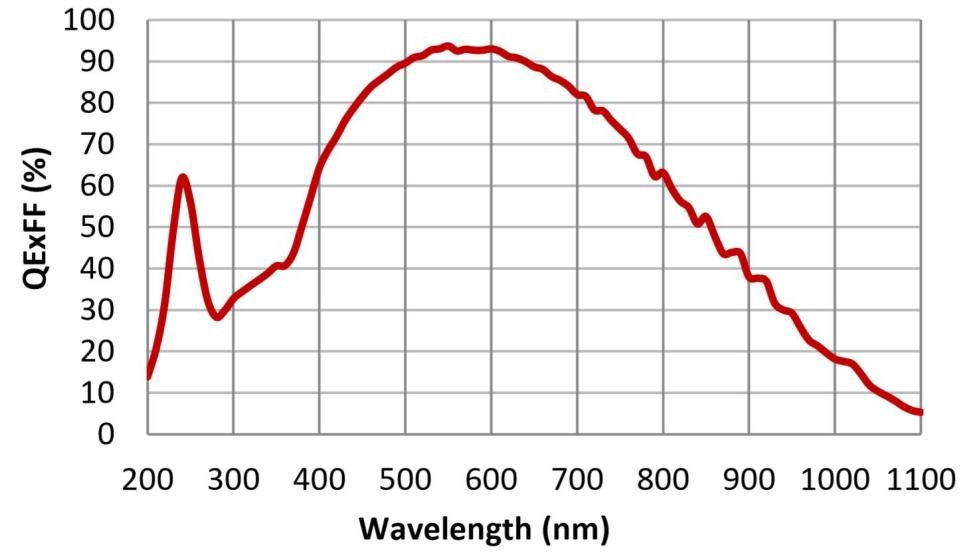

GSENSE2020BSI光譜響應曲線

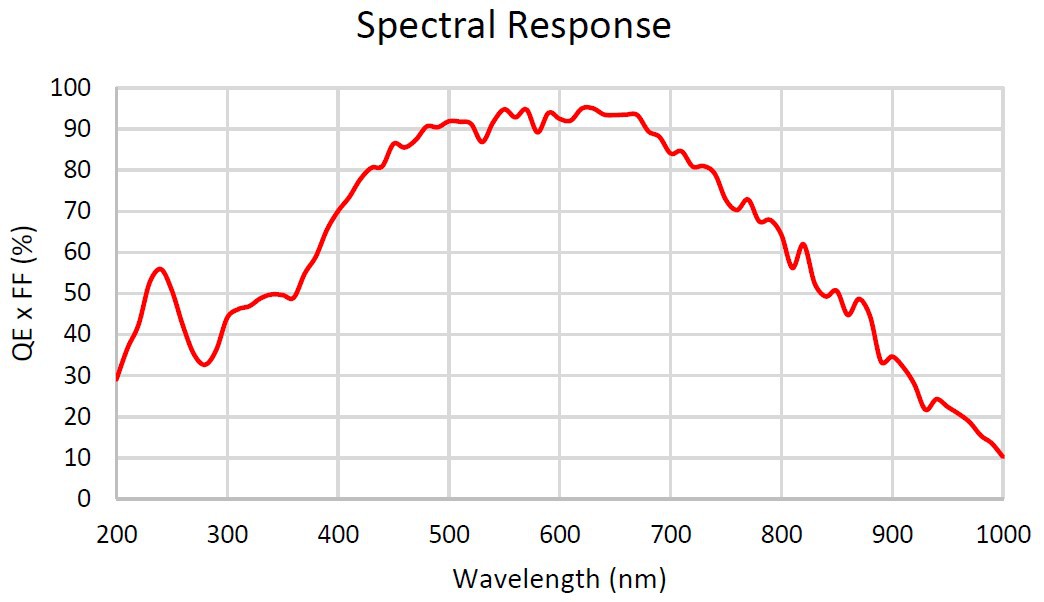

GSENSE400BSI的光譜響應曲線圖
GLUX9701BSI光譜響應曲線圖
|
其他硬件參數 |
|
|---|---|
|
光譜響應范圍 |
200-1100 (UV相機，沒有IR-CUT紅外截止濾光片，取決于傳感器)或400-900nm |
|
白平衡 |
ROI 白平衡/手動Temp-Tint調整 |
|
色彩還原技術 |
Ultra-Fine硬件ISP視頻處理引擎 |
|
捕獲與控制API |
Windows/Linux/macOS/Android多平臺SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
記錄方式 |
圖像和視頻 |
|
致冷方式* |
自然冷卻 |
|
相機工作環境 |
|
|
工作溫度（攝氏度） |
-10~ 50 |
|
貯存溫度（攝氏度） |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
貯存濕度 |
10~60%RH |
|
供電電源 |
相機通過USB接口供電 |
|
軟件運行環境 |
|
|
操作系統 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) |
|
計算機配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
內存:2GB或更大 |
|
|
USB接口: USB3.0高速接口或USB2.0接口 |
|
|
顯示器:17”或以上 |
|
|
CD-ROM |
|
BIGEYE 的上述特性可用于普通明場或弱光或熒光光場顯微圖像的拍攝。
應用實例
指紋
指紋

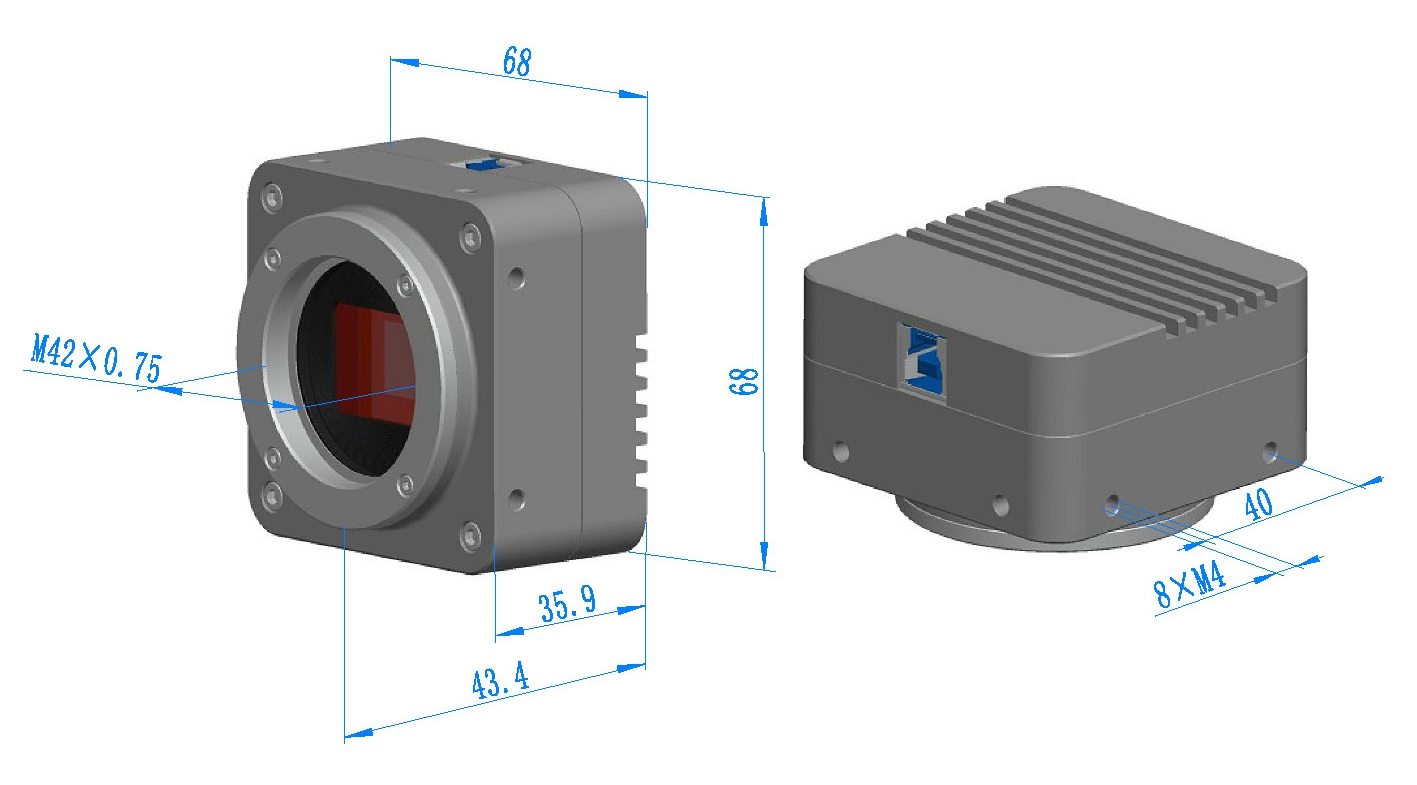

BIGEYE系列相機外形尺寸
BIGEYE 系列相機外形尺寸示意圖。相機殼體由堅硬鋅鋁合金經CNC機械加工而成，美觀大方。相機傳感器的前端安裝有高品質的IR-CUT或雙AR膜，主要起到濾除成像中的紅外光波，同時保護相機傳感器作用。相比其他品牌相機，圖譜光電的相機無運動部件以確保相機堅固可靠、經久耐用，同時不存在由于運動部件抖動而引發的成像模糊。
BIGEYE系列相機外形尺寸示意圖
BIGEYE 系列相機裝箱清單
|
標準裝箱清單 |
||
|---|---|---|
|
A |
包裝箱規格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/紙箱)，上圖中未給出 |
|
|
B |
包裝盒規格：L:15cm W:15cm H:10cm (0.58~0.6Kg/ box) |
|
|
C |
BIGEYE系列相機一臺 |
|
|
D |
高速USB3.0 A公到B公鍍金頭數據線/2.0m |
|
|
E |
CD (驅動以及應用軟件, Ø12cm) |
|
|
可選附件 |
||
|
F |
M42x0.75mm接口to C-接口轉換器 (如果C-接口適配器需接上時) |
|
|
G |
M42x0.75mm-接口 to F-接口轉換器 (如果需使用F-接口透鏡) |
|
|
H |
顯微鏡照相接口轉M42x0.75接口適配器(U-TV1.2XT2，適用于Olympus顯微鏡) |
|
|
I |
顯微鏡照相接口轉M42x0.75接口適配器(MQD42120 MBB42120，適用于Nikon顯微鏡) |
|
|
J |
顯微鏡照相接口轉M42x0.75接口適配器(P95-T2 4/ P95-C 1" 1.0 x 3” 1.2x適用于Zeiss Primo Star series , Zeiss Primo vert系列顯微鏡) |
|
|
K |
顯微鏡照相接口轉M42x0.75接口適配器(11541510-120 HT2-1.2X，適用于Leica顯微鏡 |
|
|
L |
顯微鏡照相接口轉M42x0.75接口適配器(60N-T2 4/3" 1.2x，適用于Zeiss Axio系列顯微鏡 |
|
|
注意： 對4/3” 傳感器，一定要選配帶M42x0.75, 1.2X適配器； 對1.2” 傳感器，可以選配C接口 1.0X適配器以獲得最佳視野 |
||
|
M |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
型號
傳感器型號與尺寸
像素(μm)
G光靈敏度
暗電流
FPS/分辨率
位深度
采樣平均
曝光時間
BIGEYE10000KPA
10.3M/IMX294(C)
4/3 “(17.47x12.86)
4.63 x4.63
419mv with 1/30s
0.12mv with 1/30s
30@3704x2778
34.5@4096x2160
39.5@2760x2072
62@2048x1080
86@1360x720
8 Bit / 12 Bit
1x1
1x1
1x1
2x2
3x3
0.1ms~15s
BIGEYE4200KMA
4.2M/GSENSE2020e
(M,RS)
1.2”(13.31x13.31)
6.5x 6.5
8.1x108 (e-/((W/m2).s))
Peak QE 72.5% @595nm
13(e-/s/pix)
45@2048x2048
45@1024 x 1022
8 Bit / 12 Bit
1x1
2x2
0.01ms~60s
BIGEYE4200KMB
4.2M/GSENSE2020BSI
(M,UV, RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)
22@2048 x2048
22@1024 x1024
8 Bit / 12 Bit
1x1
2x2
0.01ms~60s
BIGEYE4200KMC
4.2M/GSENSE2020BSI
(M,UV, RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)
44@2048x2048
44@1024x1024
44@680x680
44@512x512
8 Bit / 12 Bit
1x1
2x2
0.01ms~60s
BIGEYE4200KMD
4.2M/GSENSE2020BSI
(M,UV, RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)
44@2048x2048
44@1024x1024
8 Bit / HDR 16 Bit
1x1
2x2
0.01ms~60s
MIPI4200KMB
4.2M/GSENSE2020BSI
(M,UV, RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)
22@2048x2046
8 Bit / 12 Bit
1x1
0.01ms~60s
BIGEYE4200KME
4.2M/GSENSE400BSI
(M, UV, RS)
2.0“(22.53x22.53)
11 x 11
3.25x108 (e-/((W/m2).s))
Peak QE 95.3% @560nm
345(e-/s/pix)
37@2048 x2048
37@1024 x1024
8 Bit / 12 Bit
1x1
2x2
0.01ms~60s
BIGEYE1300KMA
1.3M/GLUX9701BSI
(M,UV, RS)
1”(12.49x9.99)
9.76 x 9.76
2.57x108 (e-/((W/m2).s))
Peak QE 89% @610nm
40(e-/s/pix)
30@1280x1024
30@640x512
8 Bit / HDR 16 Bit
1x1
2x2
0.05ms~60s
