簡介

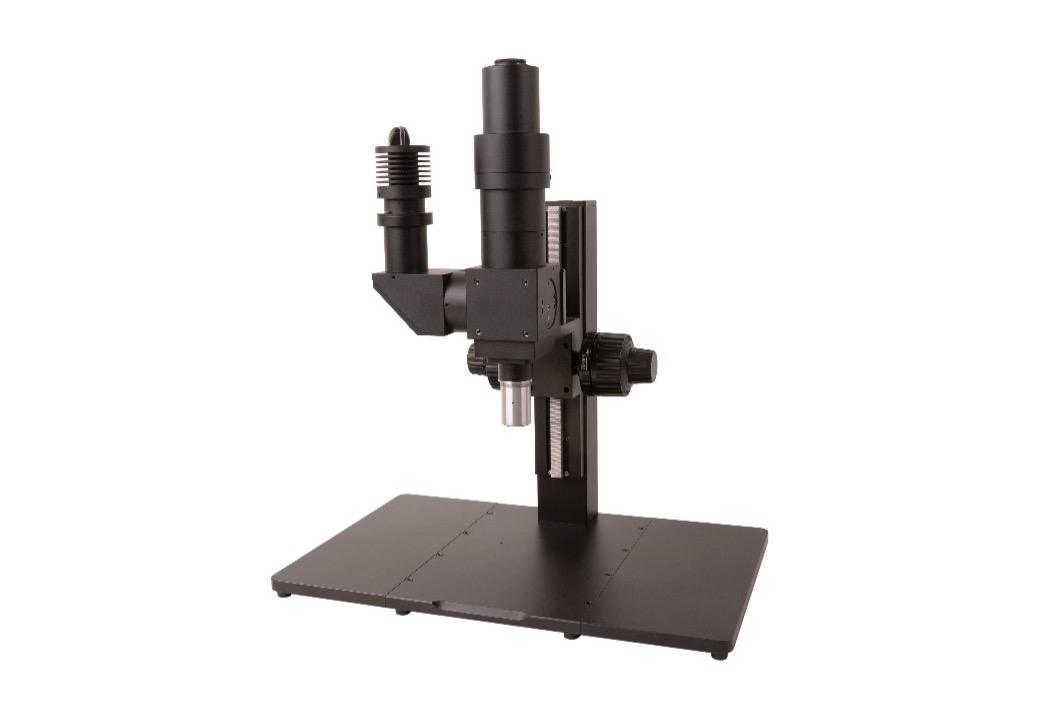

明場金相顯微鏡（Brightfield Metallographic Microscope）主要是由照明系統、成像系統和機械系統三大系統組成，它是一種精密的光學儀器，廣泛的應用在現代科學技術的各個領域當中，是一種非常重要的檢測工具。尤其是在一些生物學，地質，礦產，醫學等部門內，金相顯微鏡發揮著越來越重要的作用。
BMM100 系列明場金相顯微系統的基本特性：
- 標準工作距系列/長工作距系列物鏡(可選)；
- 成像光路：1X (筒鏡焦距180mm)，可定制不同倍率縮倍鏡；
- 成像光路像面尺寸：25mm；
- 成像光路光譜范圍：可見光；
- 相機接口：C/M42/M52等可選；
- 照明方式：臨界照明/科勒照明可選；
- 照明光源：10W白光/藍光LED照明可選；
標準工作距物鏡參數(45mm齊焦距)
物鏡名稱
放大倍率
數值孔徑
工作距離/mm
焦距/mm
分辨率/um
物方視場/mm
像方視場/mm
螺紋尺寸
BF5XA
5X
0.15
22
36
2.23
5
25
M20*0.705
BF10XA
10X
0.30
15
18
1.1
2.5
25
M20*0.705
BF20XA
20X
0.40
10
9
0.75
1.25
25
M20*0.705
BF50XA
50X
0.80
2.5
3.6
0.41
0.5
25
M20*0.705
