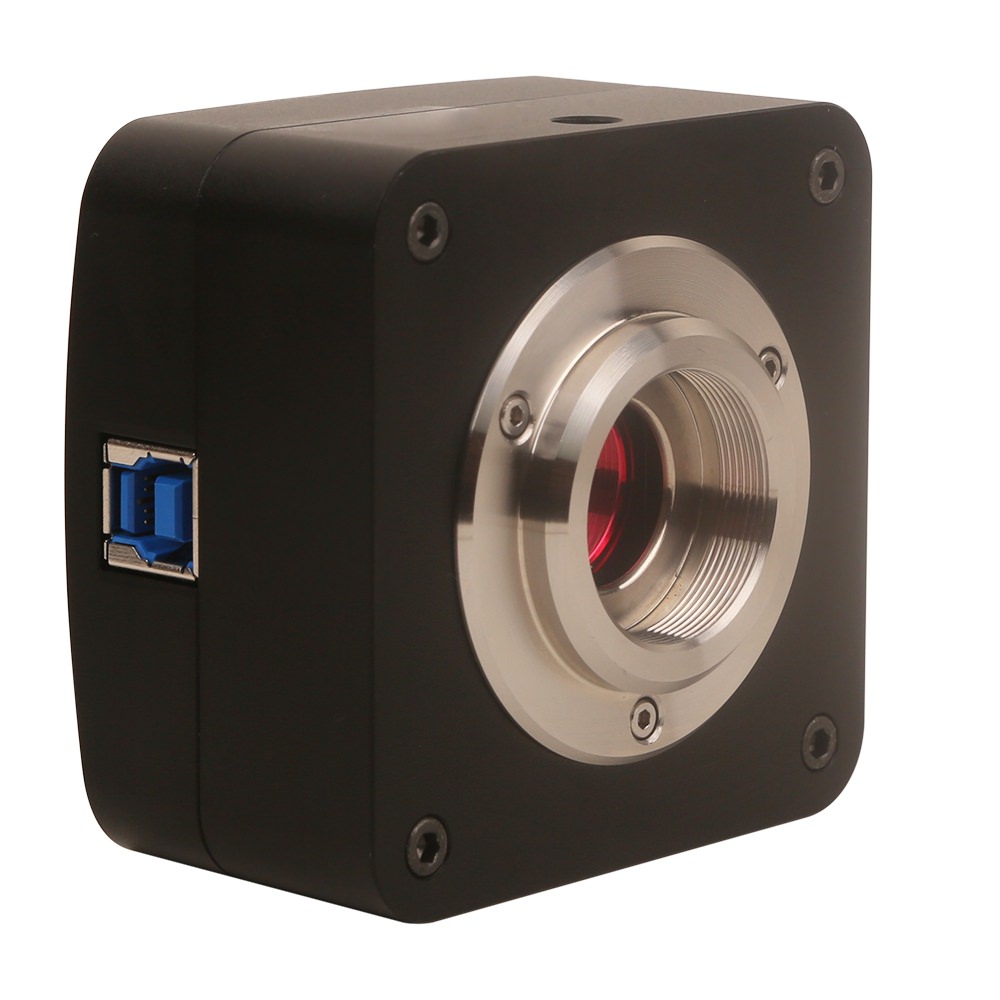

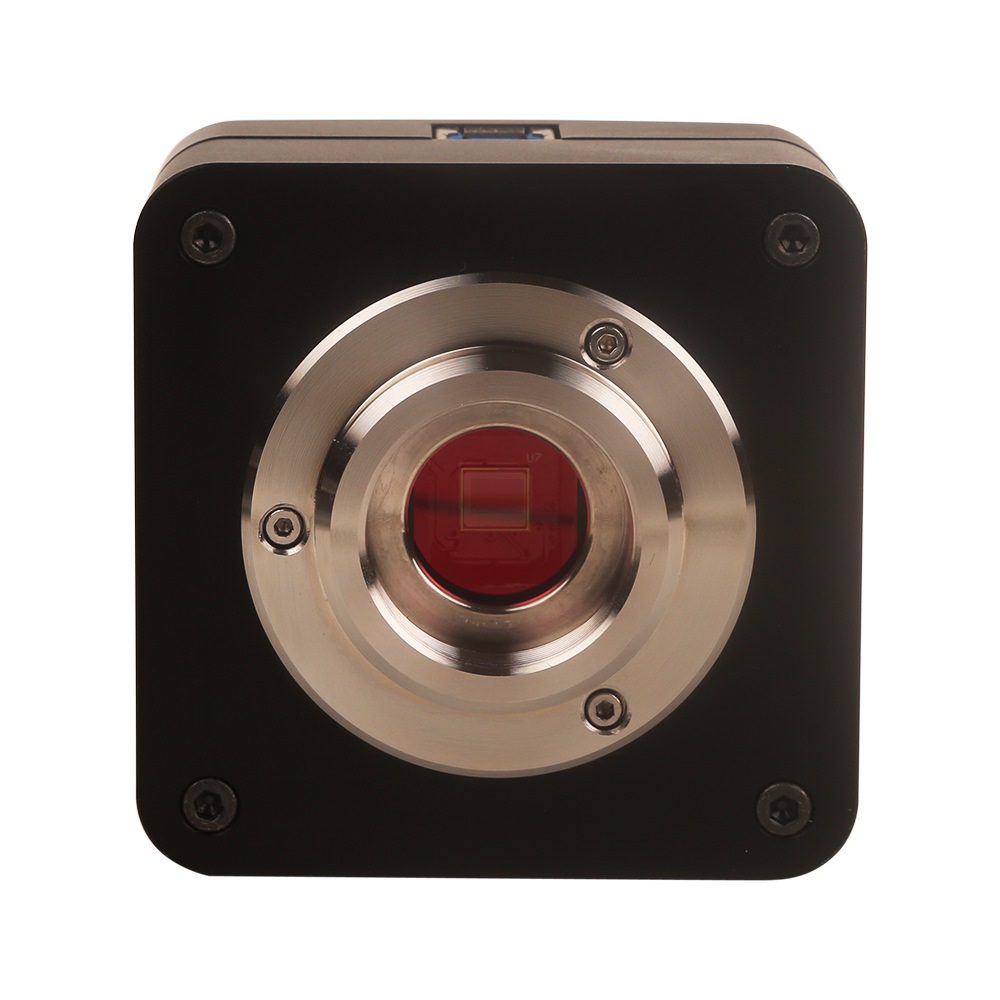

E3CMOS系列顯微相機采用 Sony 索尼 Exmor,Exmor R, Exmor RS 背照式 CMOS 傳感器， EXmor 系列 CMOS傳感器采用雙層降噪技術，具有超高的靈敏度以及超低噪聲。
E3CMOS系列顯微相機利用 USB3.0 數據傳輸技術實現數據傳輸，視頻傳輸快速而而穩定。
E3CMOS系列顯微相機分辨率橫跨 40 萬~ 2000 萬，圖像傳輸速度快。
E3CMOS系列顯微相機隨機提供高級視頻與圖像處理應用軟件 ToupView/ToupLite ；提供 Windows/ Linux/OSX 多平臺 SDK ；支持原生 C/C++, C#/VB.Net, Directshow, Twain API 。
E3CMOS系列相機的基本特性：
- 采用Sony Exmor CMOS背照式傳感器的C接口CMOS USB3.0相機；
- 采用列並列A / D轉換技術實現超低噪聲、低功耗；
- 實時8/12位切換，任意ROI尺寸；
- 鋅鋁合金精密CNC外殼；
- USB3.0接口確保高傳輸速率；
- Ultra-Fine顏色引擎確保顏色精準再現；
- 隨相機提供高級視頻與圖像處理應用軟件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平臺標準SDK；
|
其他硬件參數 |
|
|---|---|
|
光譜響應范圍 |
380-650nm (有紅外截止濾光片情況下) |
|
白平衡 |
ROI 白平衡/手動Temp-Tint調整 |
|
色彩還原技術 |
Ultra-Fine顏色處理引擎 |
|
捕獲與控制API |
Windows/Linux/macOS/Android多平臺SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
記錄方式 |
圖像和視頻 |
|
致冷方式* |
自然冷卻 |
|
相機工作環境 |
|
|
工作溫度（攝氏度） |
-10~ 50 |
|
貯存溫度（攝氏度） |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
貯存濕度 |
10~60%RH |
|
供電電源 |
相機通過USB接口供電 |
|
軟件運行環境 |
|
|
操作系統 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) |
|
計算機配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
內存:2GB或更大 |
|
|
USB接口: USB3.0高速接口或USB2.0接口 |
|
|
顯示器:17”或以上 |
|
|
CD-ROM |
|
E3CMOS 系列相機的上述特性可用于普通明場或弱光或熒光光場顯微圖像的拍攝。
應用實例
植物細胞
睡蓮莖橫切
植物細胞
植物細胞
E3CMOS系列相機外形尺寸

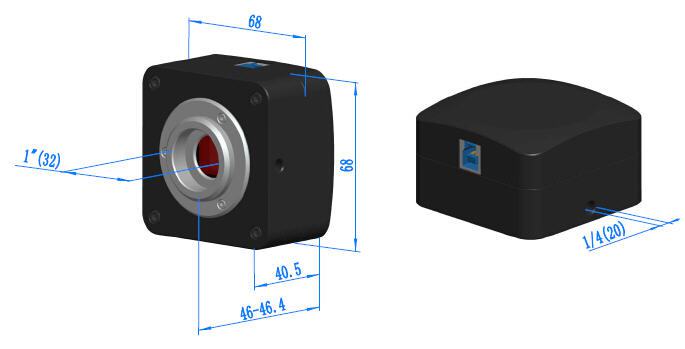

E3CMOS 系列相機外形尺寸示意圖。相機殼體由堅硬鋅鋁合金經CNC機械加工而成，美觀大方。相機傳感器的前端安裝有高品質的IR-CUT或雙AR膜，主要起到濾除成像中的紅外光波，同時保護相機傳感器作用。相比其他品牌相機，圖譜光電的相機無運動部件以確保相機堅固可靠、經久耐用，同時不存在由于運動部件抖動而引發的成像模糊。
E3CMOS系列相機外形尺寸示意圖
E3CMOS 系列相機裝箱清單
|
標準裝箱清單 |
|||
|---|---|---|---|
|
A |
包裝箱規格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/紙箱)，上圖中未給出 |
||
|
B |
包裝盒規格：L:15cm W:15cm H:10cm (0.58~0.6Kg/ box) |
||
|
C |
E3CMOS系列相機一臺 |
||
|
D |
高速USB3.0 A公到B公鍍金頭數據線/2.0m |
||
|
E |
CD (驅動以及應用軟件, Ø12cm) |
||
|
可選附件 |
|||
|
F |
可調焦式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 108004/AMA100 |
|
Dia.31.75mm目鏡筒轉C接口 (請根據你的相機與望遠鏡選擇其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 108011/ATA100 |
||
|
G |
固定式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 108008/FMA100 |
|
|
Dia.31.75mm目鏡筒轉C接口 (請根據你的相機與望遠鏡選擇其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 108014/FTA100 |
|
|
注意： 對F和G選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器； |
|||
|
H |
108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 |
||
|
I |
108016(Dia.23.2mm to 30.5mm環)/用于直徑30.5mm目鏡筒轉接環 |
||
|
J |
108017(Dia.23.2mm to 31.75mm環)/用于直徑31.75目鏡筒轉接環 |
||
|
K |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
型號
傳感器型號與尺寸
像素(μm)
G光靈敏度/暗電流
FPS/分辨率位深度
采樣平均
曝光時間
E3CMOS45000KMA
45M/IMX492(M,RS)
4/3“ (19.11x13.00)
2.315x2.315
176mv with 1/30s
0.03mv with 1/30s
8.1@8176x5616
30.0@4080x2808
8.1@7408x5556
33.0@3696x2778
10.4@8176x4320
34.7@4096x2160
62.5@2048x1080
86.5@1360x720
8 Bit / 12 Bit
1x1(3:2)
2x2(3:2)
1x1(4:3)
2x2(4:3)
1x1(17:9)
2x2(17:9)
3x3(17:9)
4x4(17:9)
0.1ms~15s
E3CMOS20400KMA
20.4M/IMX541(M,GS)
1.1 “(12.32x12.32)
2.74 x2.74
2649mv with 1/30s
0.15mv with 1/30s
17.5@4496x4496
64.4@2240x2240
64.4@1120x1120
1x1
2x2
4x4
0.03ms~15s
E3CMOS20000KMA
20M/IMX183(M,RS)
1 “(13.06x8.76)
2.4 x2.4
776mv with 1/30s
0.21mv with 1/30s
17.5@5440x3648
40@4080x2160
48@2736x1824
60@1824x1216
8 Bit / 12 Bit
1x1
1x1
2x2
3x3
0.1ms~60s
E3CMOS20000KPB
20M/IMX147(C)
1/2.1 “(6.24x4.67)
1.2 x1.2
130mv with 1/30s
0.1mv with 1/30s
5.2@5200x3888
15@2592x1944
30@1728x1296
8 Bit / 12 Bit
1x1
2x2
3x3
0.1ms~15s
E3CMOS12400KMA
12.4M/IMX545(M,GS)
1/1.1 “(11.22x8.22)
2.74 x2.74
2252mv with 1/30s
0.15mv with 1/30s
28.2@4096x3000
100.9@2048x1500
100.9@1024x750
1x1
2x2
4x4
0.03ms~15s
E3CMOS12300KMA
12.3M/IMX304(M)
1.1 ”(14.13x10.35)
3.45 x3.45
1146mv with 1/30s
0.1mv with 1/30s
23.4@4096x3000
46.3@2048x1500
8 Bit / 12 Bit
1x1
1x1
0.244ms~15s
E3CMOS12000KPA
12M/IMX226(C)
1/1.7“(7.40x5.55)
1.85x1.85
280mv with 1/30s
0.1mv with 1/30s
7.1@4000x3000
30@2048x1080
8 Bit / 12 Bit
1x1
2x2
0.244ms~2000ms
E3CMOS06300KPA
6.3M/IMX178(C,RS)
1/1.8“ (7.37x4.92)
2.4x2.4
425mv with 1/30s
0.15mv with 1/30s
15@3072 x2048
26@1536x 1024
8 Bit / 14 Bit
1x1
2x2
0.244ms~2000ms
E3CMOS06300KMA
6.3M/IMX178(M,RS)
1/1.8“ (7.37x4.92)
2.4x2.4
760mv with 1/30s
0.15mv with 1/30s
30@3072 x2048
50@1536x 1024
8 Bit / 14 Bit
1x1
2x2
0.244ms~2000ms
E3CMOS05100KMA
5.1M/IMX547(M,GS)
1/1.8“ (6.71x5.61)
2.74x2.74
2252mv with 1/30s
0.15mv with 1/30s
63@2448x2048
208.4@1224x1024
1x1
2x2
0.03ms~15s
E3CMOS05000KMA
5.0M/IMX264(M, GS)
2/3” (8.45x7.07)
3.45x3.45
1830mv with 1/30s
0.15mv with 1/30s
35@2448x2048
60@1224x1024
8 Bit / 12 Bit
1x1
2x2
0.1ms~60s
E3CMOS03100KPB
3.1M/IMX123(C)
1/2.8“ (5.12x3.84)
2.5x2.5
600mv with 1/30s
0.15mv with 1/30s
25@2048x1536
30@1920x1080
8 Bit / 14 Bit
1x1
0.244ms~2000ms
E3CMOS03100KMC
3.1M/IMX265(M, GS)
1/1.8“ (7.07x5.30)
3.45x3.45
1146mv with 1/30s
0.15mv with 1/30s
53@2048x1536
85@1024x768
8 Bit / 12 Bit
1x1
1x1
0.1ms~15s
E3CMOS02300KPA
2.3M/IMX185(C)
1/1.9“ (7.20x4.50)
3.75x3.75
1120mv with 1/30s
0.15mv with 1/30s
38@1920x1200
66@960x600
8 Bit / 12 Bit
1x1
2x2
0.244ms ~2000ms
E3CMOS02300KPB
2.3M/IMX249(C, GS )
1/1.2“ (11.25x7.03)
5.86x5.86
1016mv with 1/30s
0.15mv with 1/30s
30@1920x1200
8 Bit / 12 Bit
1x1
0.244ms~2000ms
E3CMOS02300KMC
2.3M/IMX174(M, GS)
1/1.2” (11.25x7.03)
5.86x5.86
1016mv with 1/30s
0.15mv with 1/30s
120@1920x1200
8 Bit / 12 Bit
1x1
0.244ms~2000ms
E3CMOS01500KMA
1.5M/IMX273(M, GS)
1/2.9“ (4.968x3.726)
3.45x3.45
915mv with 1/30s(F8.0)
0.15mv with 1/30s
228@1440x1080
530@720x540
8 Bit / 12 Bit
1x1
2x2
0.1ms~60s
E3CMOS01200KPA
1.2M/IMX224(C)
1/3“(4.80x3.60)
3.75 x3.75
2040mv with 1/30s
0.15mv with 1/30s
60@1280x960
120@640x480
8 Bit / 12 Bit
1x1
2x2
0.105ms~15s
E3CMOS00400KPA
0.4M/IMX287(C, GS)
1/2.9”(4.97x3.73)
6.9x6.9
4584mv with 1/30s
0.15mv with 1/30s
520@720x540
8 Bit / 12 Bit
1x1
0.244ms~15s
E3CMOS00400KMA
0.4M/IMX287(M, GS)
1/2.9”(4.97x3.73)
6.9x6.9
7469mv with 1/30s
0.15mv with 1/30s
520@720x540
8 Bit / 12 Bit
1x1
0.244ms~15s
