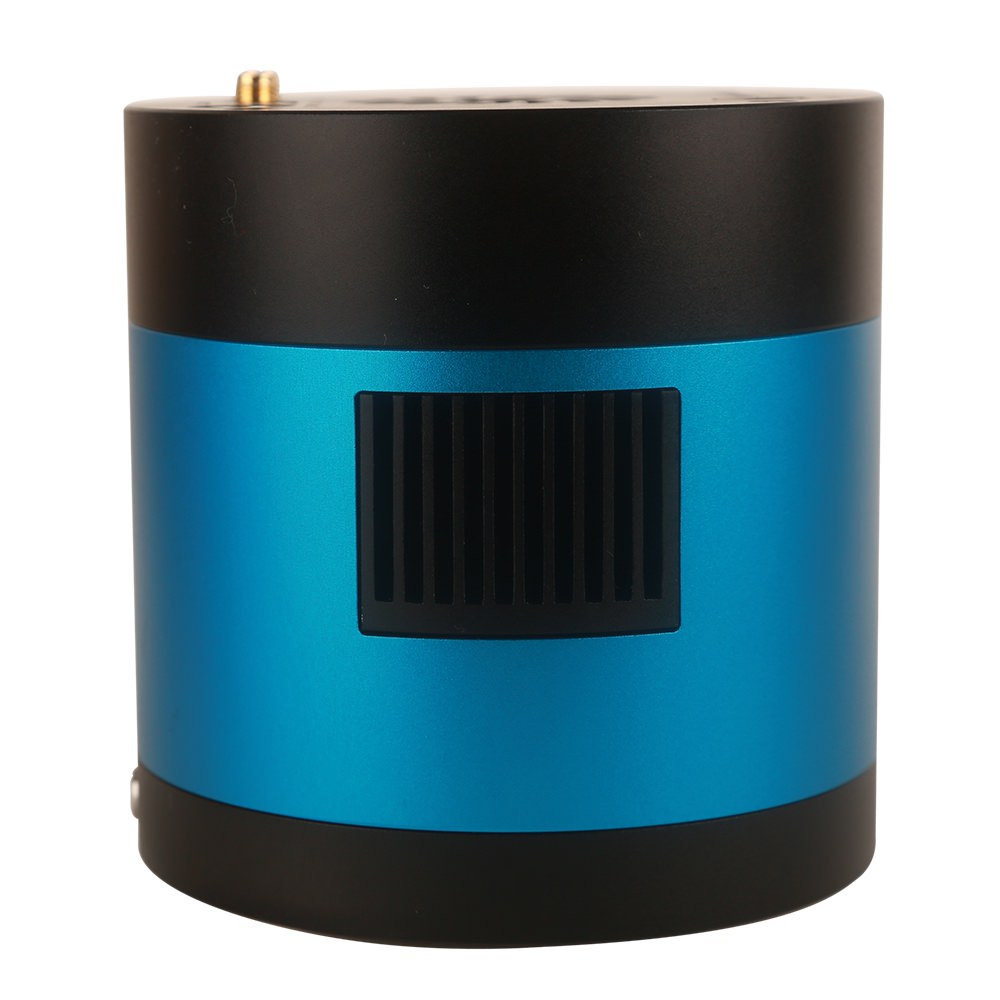

MTR3CCD系列顯微相機搭載了 Sony ExView HAD CCD 或 HAD CCD 高性能圖像傳感器等，針對傳感器固有的熱噪聲，專門設計了高效制冷模塊使得相機傳感器的工作溫度比環境溫度低達-50度。針對低溫結霧現象,設計了防結霧結構,確保傳感器表面在低溫情況下不會防結霧。
MTR3CCD系列顯微相機這一獨有技術大大降低了圖像噪聲，保證了圖像質量的獲取。
MTR3CCD系列顯微相機傳感器的溫度可以通過軟件控制，確保在視頻或圖像噪聲小的情況下盡可能高的光電轉換量子效率( Sony ExView HAD CCD 或 HAD CCD 等高性能圖像傳感器在溫度特別低的情況下，其量子效率也會大大降低，所以溫度可控顯得相當重要)。
數據傳輸通過 USB3.0 快速傳輸協議接口以實現快速預覽。
MTR3CCD系列顯微相機的分辨率橫跨 140萬~1200 萬。
MTR3CCD系列顯微相機隨機附送 ToupView 高級圖像處理軟件以實現對相機的控制與捕獲圖像的處理。
MTR3CCD系列顯微相機支持觸發操作模式:軟件觸發或外部觸發，支持一次觸發采集單張或多張圖片;支持長時間曝光模式,最長可達1小時。
MTR3CCD系列相機的基本特性：
- 基于SONY CCD傳感器的科學級專業相機
- 雙級專業設計的高性能TE冷卻結構,結構靈巧,散熱速度快。溫度任意可控,最高達50度溫度降幅
- 精巧防結霧結構,確保傳感器在超低溫度情況下傳感器表面不會結霧
- IR-CUT雙AR膜保護玻璃(可選)
- 高速USB3.0接口,傳輸速度高達5Gbits/s
- 支持長達1小時的精準曝光控制技術支持長達1小時的精準曝光控制技術
- 支持視頻同軟件/硬件觸發模式捕獲單幀或多幀圖像
- Ultra-Fine顏色處理引擎,實現完美顏色再現能力
- 提供Windows/Linux/macOS/Android多平臺標準SDK
|
其他硬件參數 |
|
|---|---|
|
光譜響應范圍 |
380-650nm (有紅外截止濾光片情況下) |
|
白平衡 |
ROI 白平衡/手動Temp-Tint調整/黑白相機不提供 |
|
色彩還原技術 |
Ultra-Fine 顏色處理引擎 |
|
捕獲/控制SDK |
Windows/Linux/macOS/Android多平臺SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit / 14 Bit |
|
記錄方式 |
圖像和視頻(軟件或硬件觸發) |
|
制冷方式* |
雙級循環式熱電制冷系統，低于環境溫度40度以下，精準可控)(視傳感器型號略有差別) |
|
相機工作環境 |
|
|
工作溫度（攝氏度） |
-10~ 50 |
|
貯存溫度（攝氏度） |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
貯存濕度 |
10~60%RH |
|
供電電源 |
相機通過USB3.0接口供電(兼容USB2.0) 制冷模塊通過外部電源供電，DC12V，3A |
|
軟件運行環境 |
|
|
操作系統 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
計算機配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
內存:2GB或更大 |
|
|
USB接口:USB3.0高速接口，兼容USB2.0接口 |
|
|
顯示器:17”或以上 |
|
|
CD-ROM |
|
MTR3CCD 系列相機可用于弱光或熒光圖像的拍攝，其主要應用有:
- 明場顯微鏡
- 暗場，微分干涉 (DIC) 顯微鏡
- 活體細胞成像，細胞或組織病理學檢測，細胞學
- 缺陷分析，半導體檢測，精密測量
- 微光熒光成像，GFP 或 RFP 分析，熒光原位雜交(FISH)
- 熒光共振能量轉移顯微鏡，全內反射熒光顯微鏡，實時共聚焦顯微鏡，失效性分析，天體照相
應用實例

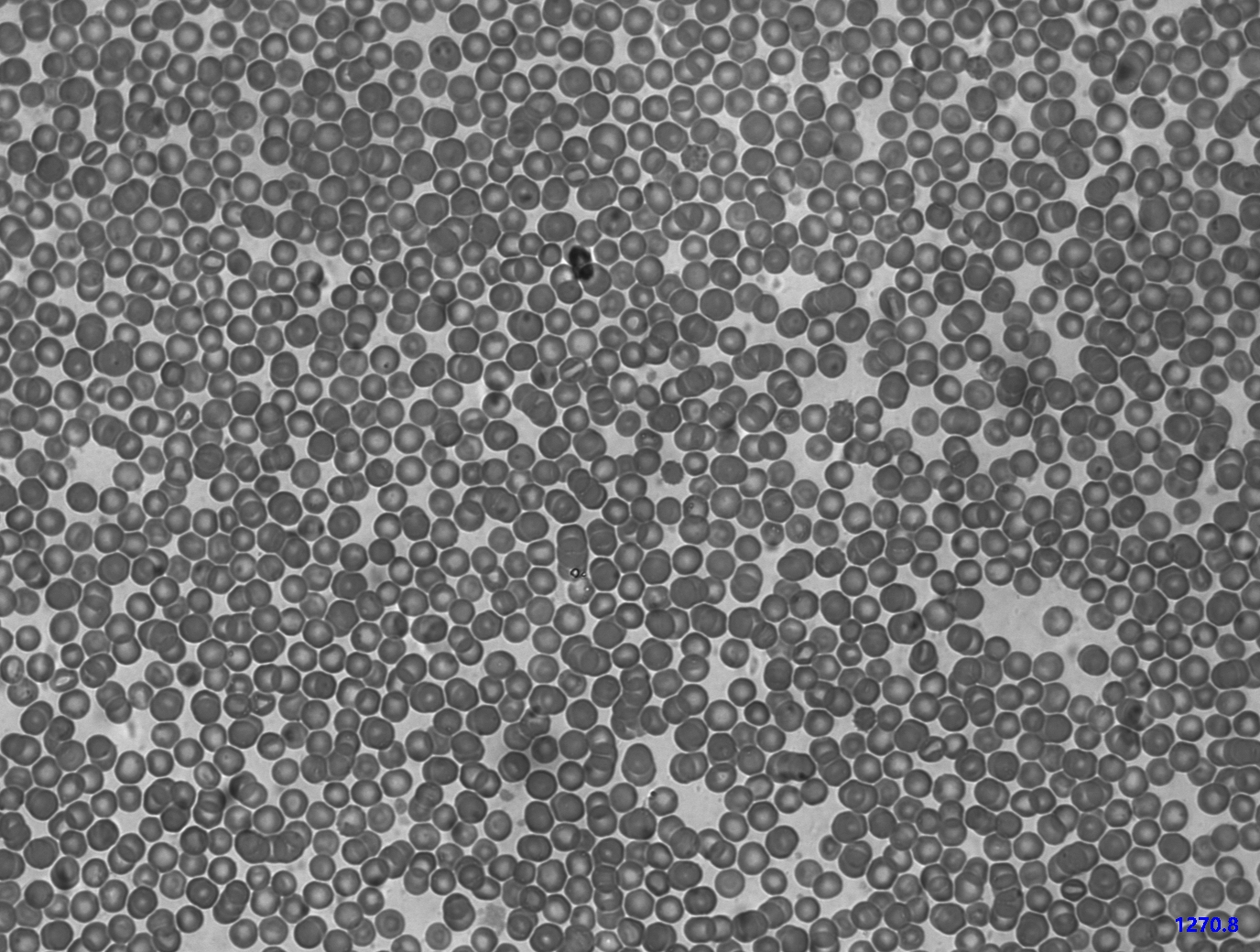

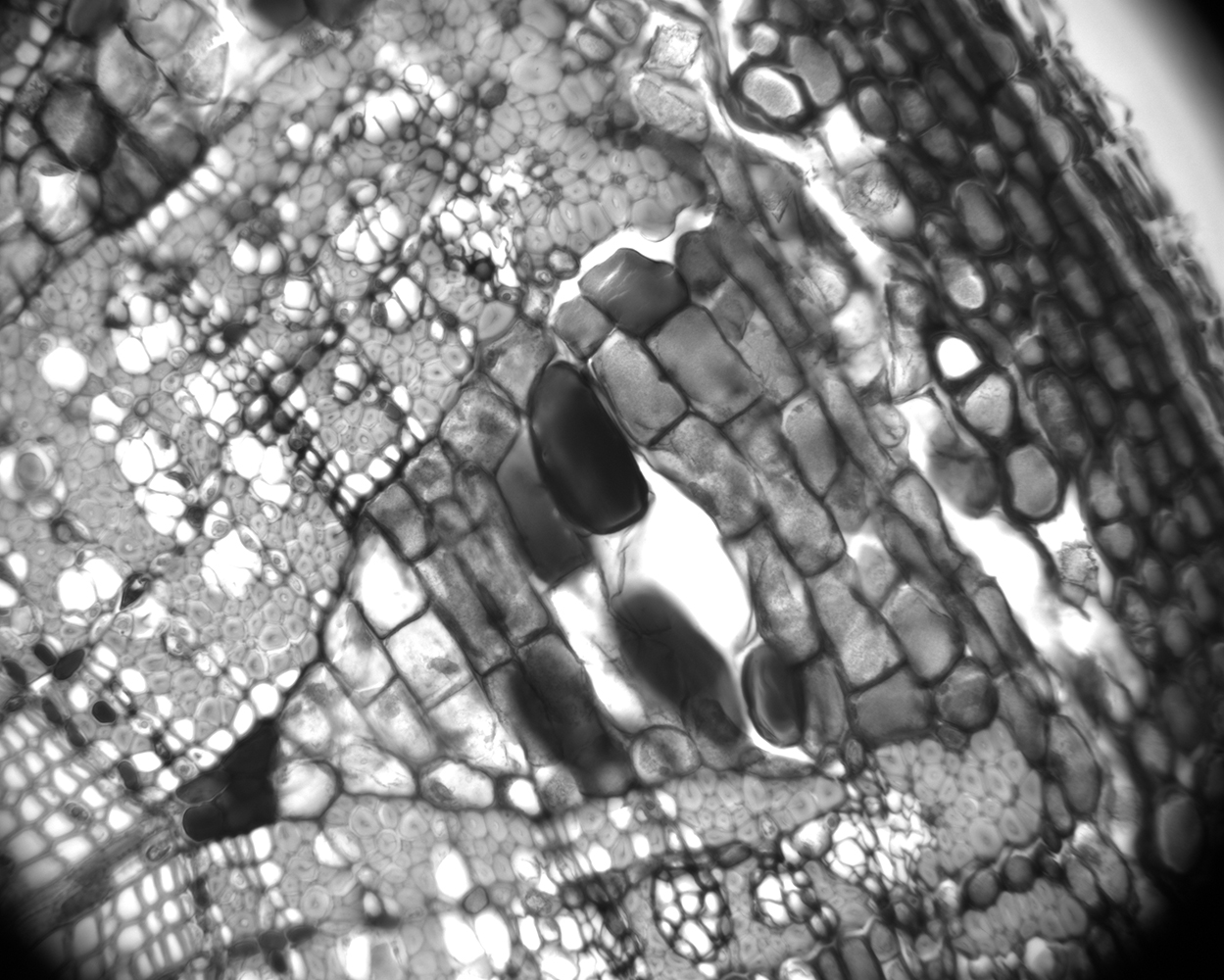

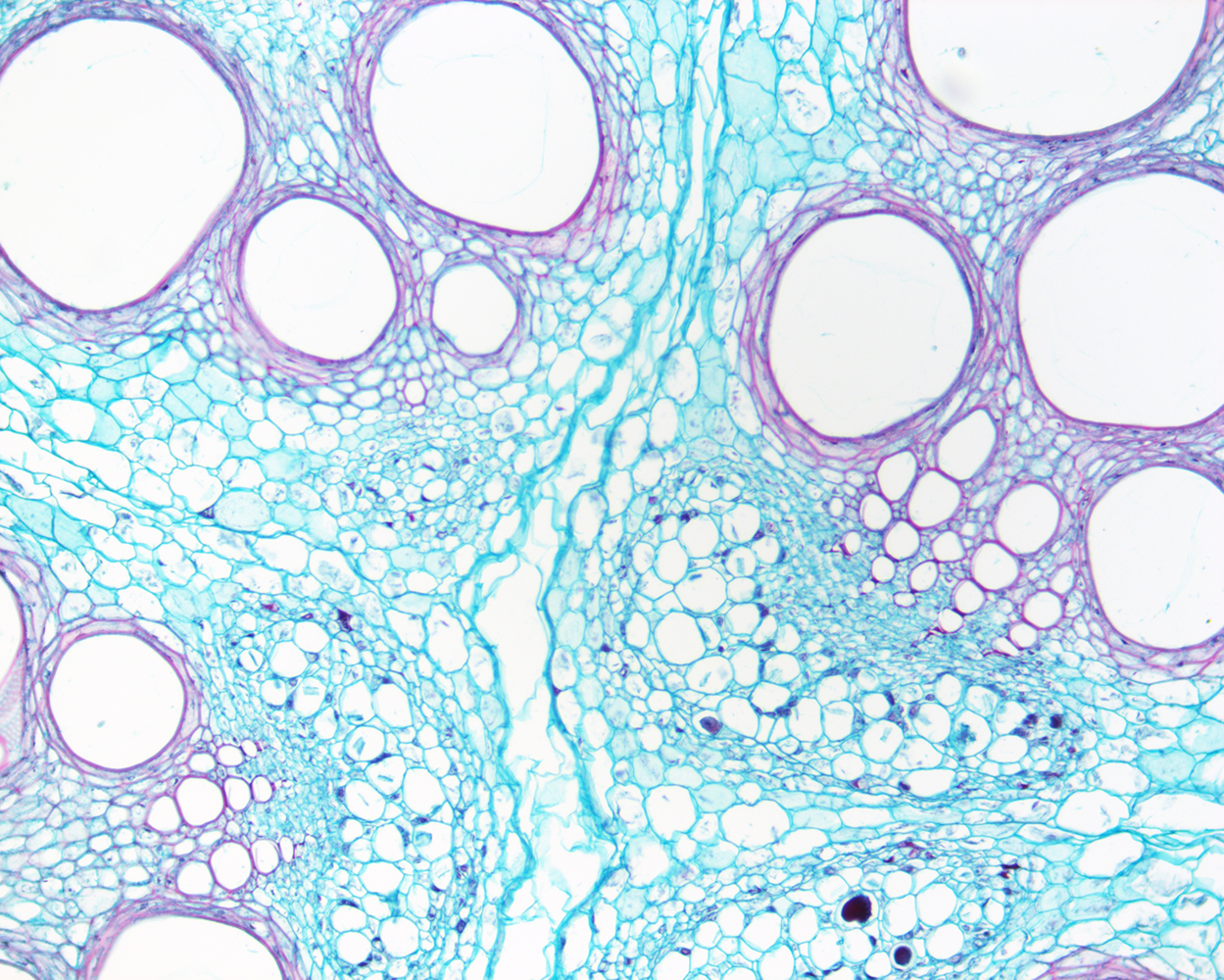

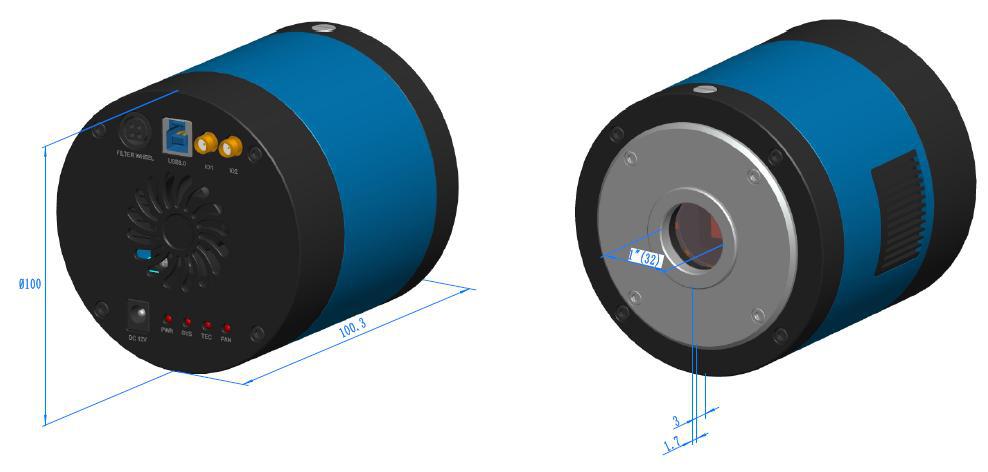

MTR3CCD系列相機外形尺寸
MTR3CCD 系列相機外形尺寸示意圖。相機殼體由堅硬鋁合金經CNC精密加工而成。相機傳感器的前端安裝有高品質的IR-CUT或雙面AR保護玻璃，主要起到濾除成像中的紅外光波，同時保護相機傳感器的作用。
相比其他品牌相機，圖譜光電的TE制冷相機密封性好，相機散熱風扇經減振以后，不會存在由于風扇抖動引發的成像模糊。
MTR3CCD系列相機外形尺寸示意圖
MTR3CCD 系列相機裝箱清單
|
標準包裝列表 |
||||
|---|---|---|---|---|
|
A |
包裝箱規格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton),這里在圖未示出 |
|||
|
B |
3-A儀器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包裝紙箱尺寸：L:28.2cm W:25.2cm H:16.7cm |
|||
|
C |
MTR3CCD 系列相機一臺 |
|||
|
D |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz,輸出: DC 12V 3A |
|||
|
E |
高速USB3.0 A公到B公鍍金頭數據線/2.0m |
|||
|
F |
CD (驅動及應用軟件, Ø12cm) |
|||
|
可選附件 |
||||
|
G |
可調焦式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 108004/AMA100 |
|
|
Dia.31.75mm目鏡筒轉C接口 (請根據你的相機與望遠鏡選擇其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 108011/ATA100 |
|||
|
H |
固定式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 108008/FMA100 |
|
|
Dia.31.75mm目鏡筒轉C接口 (請根據你的相機與望遠鏡選擇其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 108014/FTA100 |
|||
|
注意： 對G和H選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器； |
||||
|
I |
108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 |
|||
|
J |
108016(Dia.23.2mm to 30.5mm環)/用于直徑30.5mm目鏡筒轉接環 |
|||
|
K |
外觸發控制線（視是否則需要外觸發選配） |
|||
|
L |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
型號
傳感器型號與尺寸
像素(μm)
G光靈敏度
暗電流
FPS/分辨率
采樣平均
曝光時間
MTR3CCD12000KPA
12M/ICX834AQG(C)
1“ (13.15x8.77)
3.1x3.1
420mv with 1/30s
15.2mv with 1/30s
3.6@4248x2836
3.6@2124x1418
1x1
2x2
0.06ms~1h
MTR3CCD12000KMA
12M/ICX834ALG(M)
1“ (13.15x8.77)
3.1x3.1
420mv with 1/30s
12mv with 1/30s
(F8.0)
3.6@4248x2836
3.6@2124x1418
1x1
2x2
0.06ms~1h
MTR3CCD09000KPA
9.0M/ICX814AQG(C)
1“ (12.47x9.98)
3.69x3.69
580mv with 1/30s
12mv with 1/30s
4.4@3388x2712
4.4@1694x1356
1x1
2x2
0.06ms~1h
MTR3CCD09000KMA
9.0M/ICX814ALG(M)
1“ (12.47x9.98)
3.69x3.69
660mv with 1/30s
12mv with 1/30s
(F8.0)
4.4@3388x2712
4.4@1694x1356
1x1
2x2
0.06ms~1h
MTR3CCD06000KPA
6.0M/ICX694AQG(C)
1“ (12.48x9.99)
4.54x4.54
880mv with 1/30s
8mv with 1/30s
7.5@2748x2200
14@2748x1092
1x1
1x1
0.06ms~1h
MTR3CCD06000KMA
6.0M/ICX694ALG(M)
1“ (12.48x9.99)
4.54x4.54
1000mv with 1/30s
8mv with 1/30s
7.5@2748x2200
14@2748x1092
1x1
0.06ms~1h
MTR3CCD02800KPA
2.8M/ICX674AQG(C)
2/3“ (8.81x6.63)
4.54x4.54
800mv with 1/30s
4mv with 1/30s
15@1938x1460
17@1610x1212
18@1930x1092
1x1
1x1
1x1
0.05ms~1h
MTR3CCD02800KMA
2.8M/ICX674ALG(M)
2/3“ (8.81x6.63)
4.54x4.54
950mv with 1/30s
4mv with 1/30s
15@1938x1460
17@1610x1212
18@1930x1092
1x1
1x1
1x1
0.05ms~1h
MTR3CCD01400KPA
1.4M/ICX285AQ(C)
2/3“ (8.88x6.70)
6.45x6.45
1240mv with 1/30s
10mv with 1/30s
15@1360x1024
1x1
0.07ms~1h
MTR3CCD01400KMA
1.4M/ICX285AL(M)
2/3“ (8.88x6.70)
6.45x6.45
1300mv with 1/30s
11mv with 1/30s
15@1360x1024
1x1
0.07ms~1h
MTR3CCD01400KPB
1.4M/ICX825AQA(C)
2/3“ (8.88x6.70)
6.45x6.45
2000mv with 1/30s
4.8mv with 1/30s
25@1376x1040
1x1
0.07ms~1h
MTR3CCD01400KMB
1.4M/ICX825ALA(M)
2/3“ (8.88x6.70)
6.45x6.45
2000mv with 1/30s
4.8mv with 1/30s
25@1376x1040
1x1
0.07ms~1h
