SCMOS系列相機是一款 23.2mm 顯微鏡目鏡筒式接口結構簡單緊湊，價位區間合理的 CMOS 相機?？s倍鏡起到對顯微鏡中物鏡像在縮小作用，以實現顯微鏡像與傳感器芯片尺寸的匹配。相機前端采用 23.2mm 標準目鏡筒尺寸,可以直接插入目鏡筒獲取顯微鏡物鏡的中間像,這里的S表示的是簡單和緊湊的意思( an economic version with simple and compact structure,23.2mm Dia eyepiece tube CMOS )。
SCMOS系列顯微相機采用 USB2.0 作為數據傳輸接口協議。
SCMOS系列適用于將普通學生單目、雙目顯微鏡改成了數碼顯微鏡。配接 23.2 轉 30mm , 23.2 轉 30.75mm , 還可適用于體視顯微鏡，將體視顯微鏡改裝成數碼體視顯微鏡，具有廣泛的應用。
SCMOS系列相機的基本特性：
- 采用Sony或 Aptina CMOS傳感器23.2mm直徑的顯微鏡目鏡筒式相機，結構緊湊;
- 分辨率橫跨130萬~1200萬等;
- USB2.0接口確保高傳輸速率;
- 內置硬件ISP圖像處理引擎，色彩還原度高。
- 硬件集成大容量存貯芯片，確保數據同步傳輸、高幀率以及穩定性;
- 高性能的MJPEG壓縮算法，搭配ToupView/ToupLite軟件獨特的解碼方式以及圖像還原算法，獲得業界USB2.0相機的最高幀率。5MP與8MP分辨率可達30fps；12MP分辨率可達15fps。
- 支持自動曝光、手動曝光切換，曝光時間支持精確控制，曝光的目標區域可實時調整。
- 支持自動白平衡、手動白平衡、ROI白平衡模式切換。
- 支持色彩調整功能、色彩模式選擇、壞點實時去除功能、圖像翻轉功能。
- 支持直方圖功能、平常校正功能、暗場校正功能、ROI功能。
- 符合微軟USB Video Class協議，支持第三方軟件擴展。
- 符合CE、FCC協議。
- 隨相機提供高級視頻與圖像處理應用軟件ToupView/ToupLite;
- 提供Windows/Linux/macOS/Android多平臺標準SDK;
|
其他硬件參數 |
|
|---|---|
|
光譜響應范圍 |
380-650nm (有紅外截止濾光片情況下) |
|
曝光范圍與方式 |
電子卷簾快門（ERS），自動 |
|
白平衡 |
Auto |
|
色彩還原技術 |
N/A |
|
峰值量子效率 |
N/A |
|
讀出噪聲 |
N/A |
|
消光比 |
N/A |
|
拖尾噪聲(Smear） |
N/A |
|
捕獲/控制SDK |
DirectShow, Twain |
|
記錄方式 |
圖像和視頻 |
|
數據格式 |
MJPEG |
|
相機工作環境 |
|
|
工作溫度（攝氏度） |
-10~ 50 |
|
貯存溫度（攝氏度） |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
貯存濕度 |
10~60%RH |
|
供電電源 |
相機通過USB接口供電 |
|
軟件運行環境 |
|
|
操作系統 |
Microsoft® Windows® XP/Vista / 7 / 8 /10 /11(32 & 64 位) |
|
計算機配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
內存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
顯示器:17”或以上 |
|
|
CD-ROM |
|
SCMOS 系列相機適用于將普通學生單目、雙目顯微鏡改成了數碼顯微鏡。配接23.2轉30mm,23.2轉30.75mm, 還可適用于體視顯微鏡，將體視顯微鏡改裝成數碼體視顯微鏡，具有廣泛的應用。
應用實例

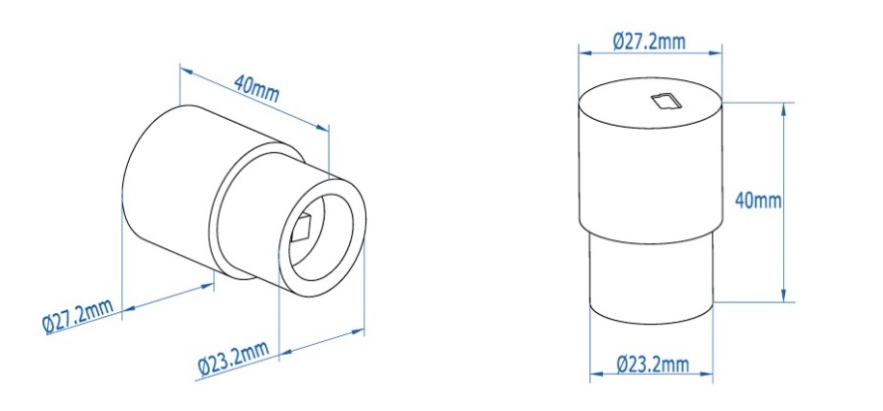

SCMOS系列相機外形尺寸
SCMOS 系列相機外形尺寸示意圖。相機殼體由堅硬鋁合金機械加工再發黑而成，目鏡筒式電子目鏡的尺寸為：Dia.27.2 X 40mm。相機傳感器的前端安裝有高品質的IR-CUT，主要起到濾除成像中的紅外光波，同時保護相機傳感器作用。相比其他品牌相機，圖譜光電的相機無運動部件以確保相機堅固可靠、經久耐用，同時不存在由于運動部件抖動而引發的成像模糊。
SCMOS系列相機尺寸示意圖
SCMOS 系列相機裝箱清單
|
標準裝箱清單 |
||
|---|---|---|
|
A |
包裝箱規格：L:52cm W:32cm H:33cm(50pcs, 12~17Kg/紙箱)，上圖中未給出 |
|
|
B |
包裝盒規格：L:14cm W:9.7cm H:6cm (0.15~0.16Kg/每小盒) |
|
|
C |
SCMOS系列相機 |
|
|
D |
高速USB2.0 A公到B公Mini鍍金頭數據線/2.0m |
|
|
E |
CD (驅動與應用程序, Ø8cm) |
|
|
可選附件 |
||
|
F |
C接口連接器:108027(HS502) |
|
|
G |
108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 |
|
|
H |
108016(Dia.23.2mm to 30.5mm環)/用于直徑30.5mm目鏡筒轉接環 |
|
|
I |
108017(Dia.23.2mm to 31.75mm環)/用于直徑31.75目鏡筒轉接環 |
|
|
J |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
型號
傳感器型號與尺寸
像素(μm)
G光靈敏度
動態范圍
SN比
FPS/分辨率
采樣平均
曝光時間
SCMOS12000KPA
12M/IMX577(C)
1/2.3“ (5.95x4.71)
1.55x1.55
250LSB
70dB
43dB
20@3840x3040
20@1920x1520
20@960x760
1x1
1x1
1x1
0.1-2000 ms
SCMOS00921KPA
0.92M/OV9732(C)
1/4“ (3.888x2.208)
3x3
2.066V/lux-sec
72dB@8x gain
39dB
30@1280x720
30@640x360
1x1
1x1
0.1ms~650ms
SCMOS08300KPA
8.3M/IMX274(C)
1/2.5“ (6.22x3.50)
1.62x1.62
236mV
70dB
43dB
30@3840x2160
30@1920x1080
30@1280x720
30@960x540
1x1
1x1
1x1
1x1
0.1-2000 ms
SCMOS05100KPA
5.1M/AR0521(C)
1/2.5“ (5.70x4.28)
2.2x2.2
18.8ke-/lus
73dB
40dB
30@2592x1944
30@1280x960
30@640x480
1x1
1x1
1x1
0.1-1000 ms
SCMOS05100KPB
5.1M/IMX335(C)
1/2.8“ (5.18x3.89)
2.0x2.0
505mV
70dB
43dB
26@2592x1944
26@1280x960
26@640x480
1x1
1x1
1x1
0.1-2000 ms
SCMOS03100KPA
3.1M/Aptina(C)
1/2.5“ (5.73x4.3)
2.8x2.8
18.8ke-/lus
73dB
40dB
30@2048x1536
30@1024x768
1x1
1x1
0.1-1000 ms
SCMOS02100KPA
2.1M/IMX307(C)
1/2.8“ (5.73x4.3)
2.9x2.9
1300mV
73dB
43dB
38@1920x1080
38@1024x768
1x1
1x1
0.1-2000 ms
SCMOS08300KPB
8.3M/IMX415(C)
1/2.8“ (5.57x3.13)
1.45x1.45
300mV
70dB
44dB
30@3840x2160
30@1920x1080
30@1280x720
30@960x540
1x1
1x1
1x1
1x1
0.1-2000 ms
SCMOS02100KPB
2.1M/SC2332 (C)
1/3“ (5.18x2.92)
2.7x2.7
4510mV/lux-s
74dB
38.5dB
30@1920x1080
30@960x540
1x1
1x1
0.1-2000 ms
SCMOS01301KPA
1.3M/Special (C)
1/3“ (5.18x2.92)
3.41x3.41
4510mV/lux-s
74dB
38.5dB
30@1520x856
30@760x428
1x1
1x1
0.1-2000 ms
SCMOS05000KPA
5.0M/Aptina(C)
1/2.5“ (5.70x4.28)
2.2x2.2
NA
2@2592x1944
3@2048x1536
5@1600x1200
7.5@1280x1024
N/A
Auto
SCMOS05000KPB
5.0M/SC5033(C)
1/2.7“ (5.18x3.89)
2.0x2.0
2.0V/lux-sec
64dB
35dB
20@2592x1944
20@2048x1536
20@1600x1200
30@800x600
N/A
Auto
SCMOS03000KPA
3.0M/Aptina(C)
1/2.7“ (4.51x3.38)
2.2x2.2
NA
3@2048x1536
5@1600x1200
7.5@1280x1024
N/A
Auto
SCMOS03000KPB
3.0M/SmartSens(C)
1/3“ (4.10x3.07)
2.0x2.0
2.0V/lux-sec
64dB
35dB
20@2048x1536
20@1600x1200
30@800x600
N/A
Auto
SCMOS02000KPA
2.0M/Aptina(C)
1/3.2“ (4.48x3.36)
2.8x2.8
NA
5@1600x1200
7.5@1280x1024
20@800x600
22@640x480
N/A
Auto
SCMOS02000KPB
2.0M/OV2710(C)
1/2.7”(5.76x3.24)
3x3
3.3V/ Lux-sec
69dB
39dB
25@1920x1080
30@1280x1024
30@1280x720
N/A
Auto
SCMOS01300KPA
1.3M/Aptina(C)
1/3“ (4.60x3.70)
3.6x3.6
NA
7.5@1280x1024
12.5@1024x768
12.5@800x600
N/A
Auto
SCMOS00920KPA
0.92M/BG0703(C)
1/2.7” (5.80x3.28)
4.5x4.5
5.8V/ Lux-sec
65dB
43dB
25@1280x720
25@640x480
N/A
Auto
SCMOS00350KPA
0.35M/Aptina(C)
1/4“ (3.58x2.69)
5.6x5.6
NA
30@640x480
N/A
Auto
SCMOS05000KPB , SCMOS03000KPB , SCMOS05000KPA 與 SCMOS03000KPA 速度更快
