簡介

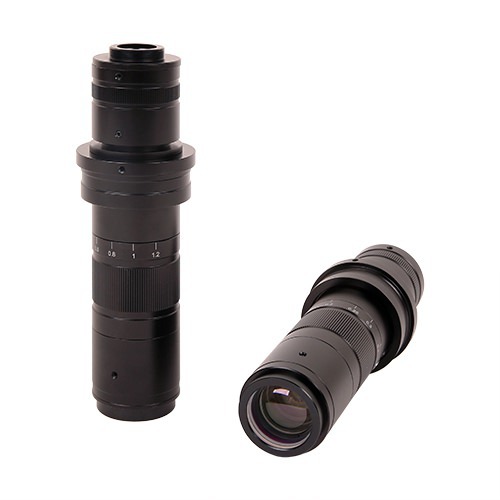

TZM015120 產品介紹
TZM015120系列MZO（Monocular Zoom Objective，單筒連續變倍物鏡），采用雙端平行光路模塊化的設計理念，光學性能優越，放大倍率小，視場大，可選配性強。專為機器視覺檢測、工業檢測、科學研究以及教育領域的應用而設計。
TZM015120系列MZO標準款的配置為TZM015120-W4100-TV4100-A50，其特點如下：
- 0.15X-1.20X連續變倍(低倍率，大視野)，變倍比為8X
- 大NA：0.0083-0.046（使用1X輔助物鏡）
- 高分辨率：33.1um-5.9um（使用1X輔助物鏡）
- 最大適配圖像傳感器尺寸：2/3英寸（使用1X TV鏡）
- 工作距離：130mm（使用1X輔助物鏡）
- 后截距可調，變倍過程齊焦
- 圖像中心可調，變倍過程圖像中心不變

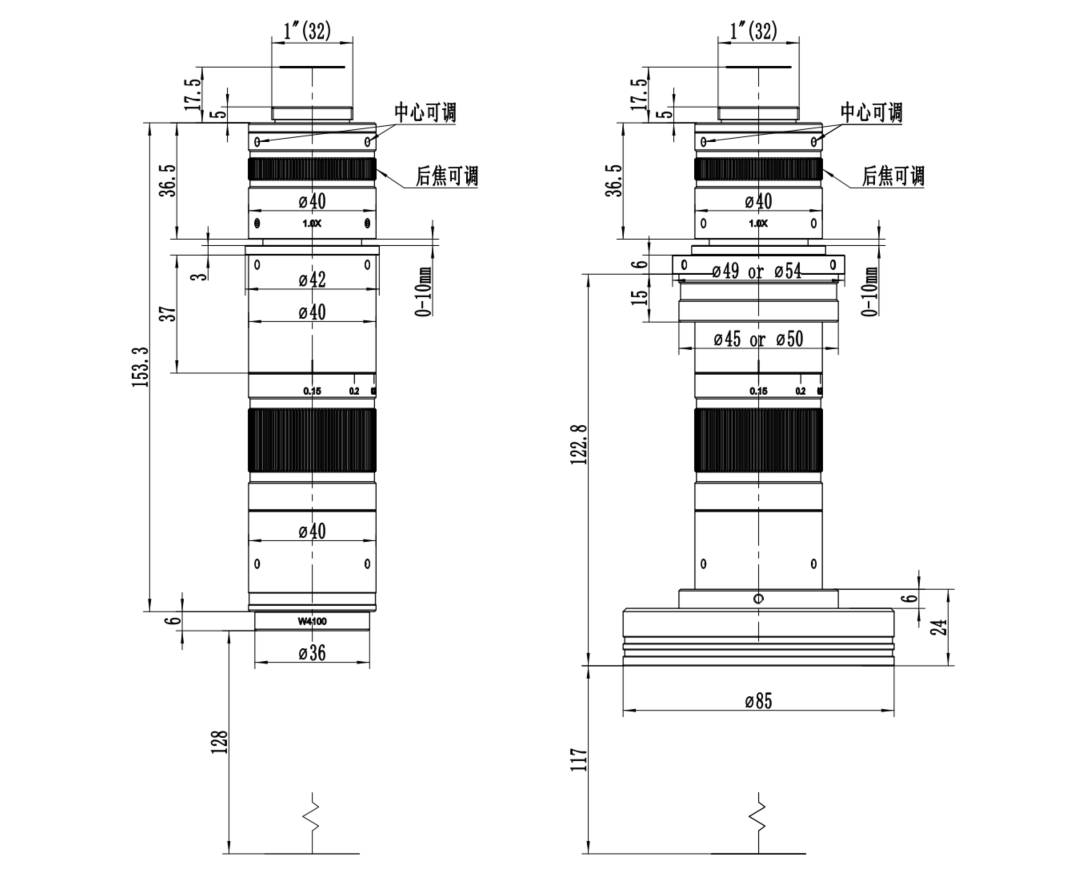

- 緊湊的尺寸：164mm x 40mm（標準款）
- 輔助物鏡可選，倍率為1.00x （支持定制其他倍率）
- TV鏡可選，倍率為1.00x （支持定制其他倍率）
- 亮度可調的LED環形光源（可選）

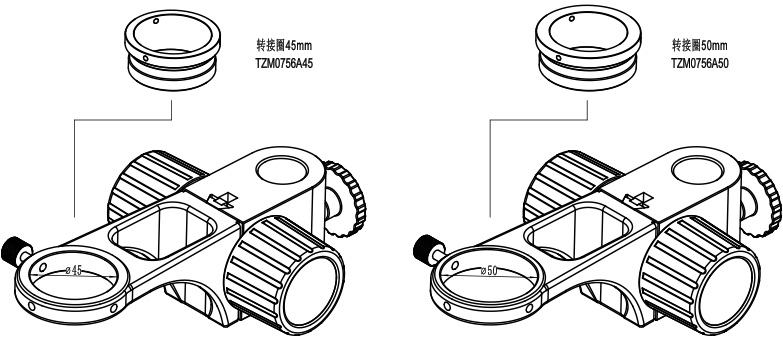

- 45mm或50mm的支架適配器（可選）
型號
工作距離/mm
倍率
NA
相機尺寸
視野范圍/mm
分辨率/um
TZM015120(D)-W4100-TV4100
130
0.15x-1.20x
0.008-0.046
1/3”
1/2”
2/3”
5.0-40.0
6.7-53.3
9.2-73.0
33.1-5.9
TZM015120(D)-W4050-TV4100(TBD)
260
0.075x-0.60x
0.004-0.023
1/3”
1/2”
2/3”
10.0-80.0
13.4-106.6
18.4-146.0
68.0-11.9
TZM015120(D)-W4075-TV4100(TBD)
173
0.1125x-0.90x
0.006-0.035
1/3”
1/2”
2/3”
6.7-53.3
8.9-71.1
12.3-97.3
45.8-7.9
TZM015120(D)-W4150-TV4100(TBD)
86
0.225x-1.8x
0.012-0.069
1/3”
1/2”
2/3”
3.3-26.7
4.5-35.5
6.1-48.7
22.9-4.0
TZM015120(D)-W4200-TV4100(TBD)
65
0.3x-2.4x
0.016-0.092
1/3”
1/2”
2/3”
2.5-20.0
3.4-26.7
4.6-36.5
17.2-3.0
* WD：工作距離；NA：數值孔徑；D：表示用戶可以選擇定格定倍型
