簡介
TZM0325 產品介紹

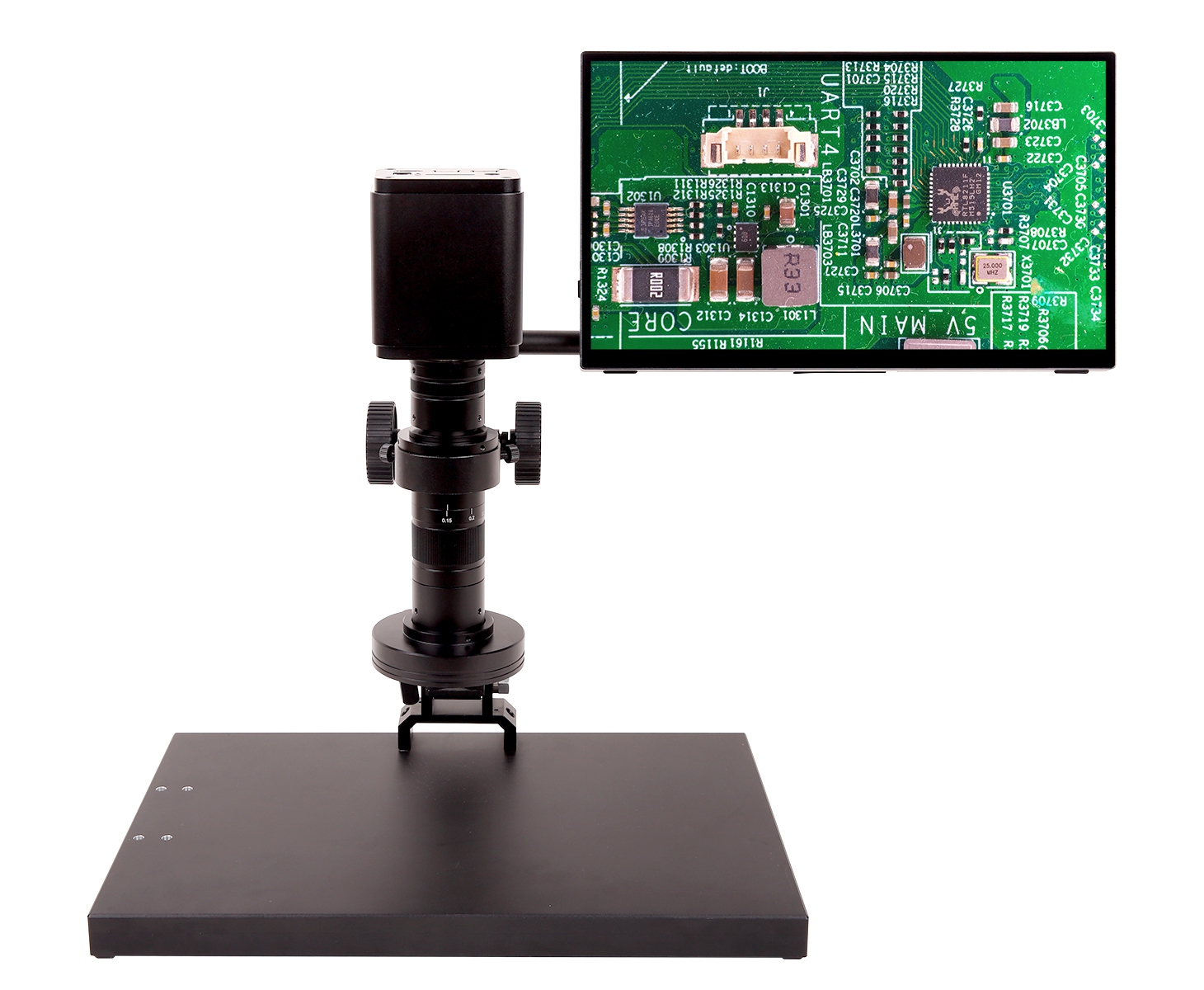

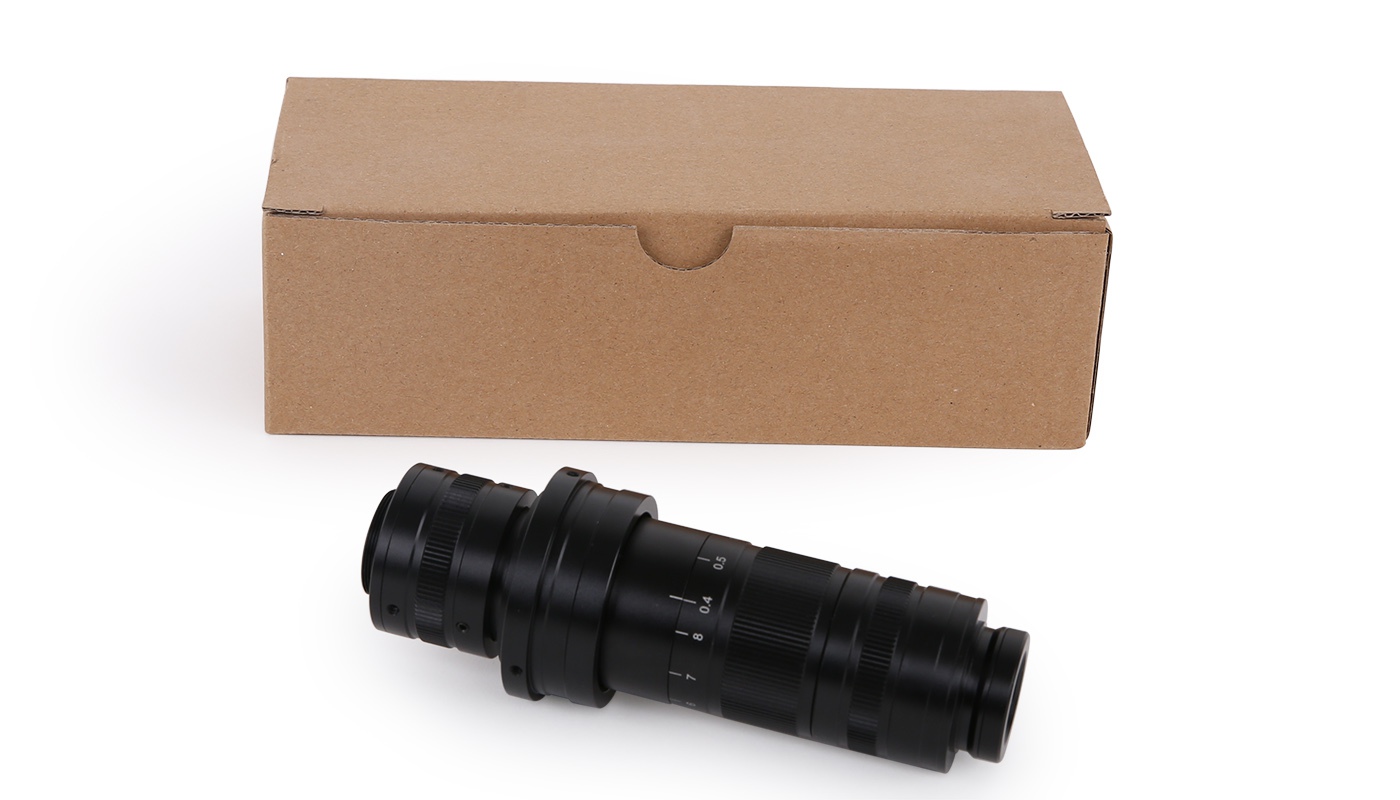

TZM0325 系列MZO（Monocular Zoom Objective，單筒連續變倍物鏡），采用雙端平行光路模塊化的設計理念，光學性能優越，光學倍率小，視場大，可選配性強。專為機器視覺檢測、工業檢測、科學研究以及教育領域的應用而設計。
TZM0325系列MZO標準款的配置為TZM0325-W5100-TV5100-A50，其特點如下：
- 0.3X-2.5X連續變倍(低倍率，大視野)，變倍比為8X
- 大NA：0.011-0.062（使用1X輔助物鏡）
- 高分辨率：25um-4.43um（使用1X輔助物鏡）
- 最大適配圖像傳感器尺寸：2/3英寸（使用1X TV鏡）
- 工作距離：100mm（使用1X輔助物鏡）
- 后截距可調，變倍過程齊焦
- 圖像中心可調，變倍過程圖像中心不變

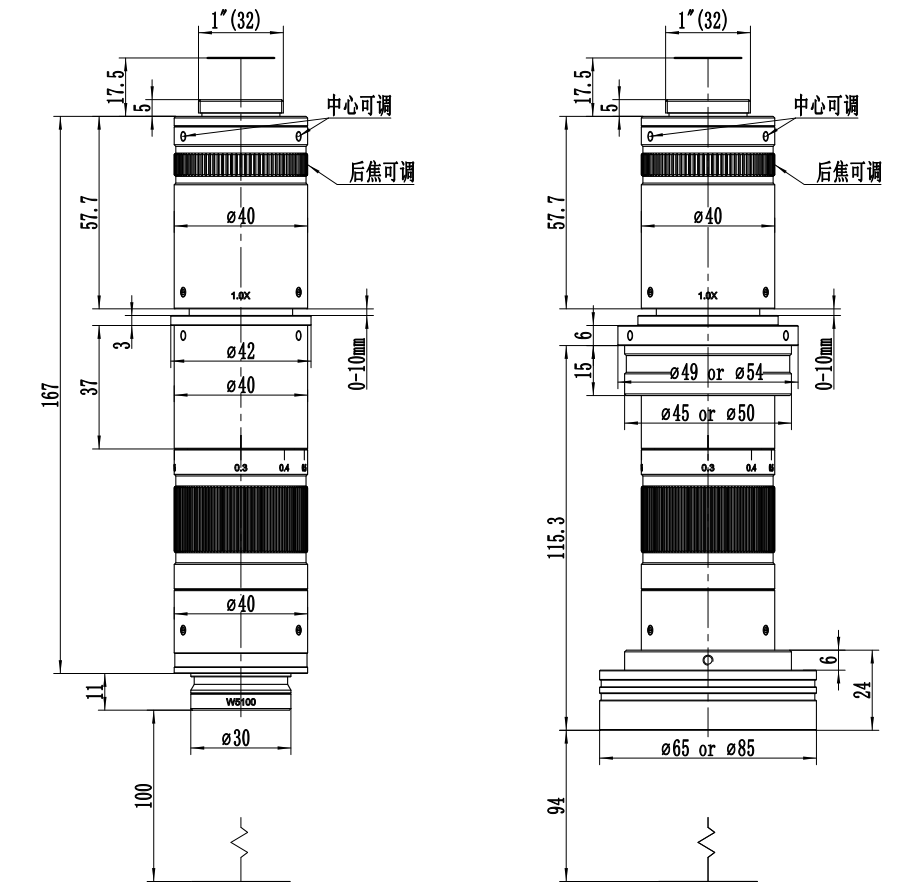

- 緊湊的尺寸：183mm x 40mm（標準款）
- 輔助物鏡可選，倍率為1.00x （支持定制其他倍率）
- TV鏡可選，倍率為1.00x （支持定制其他倍率）

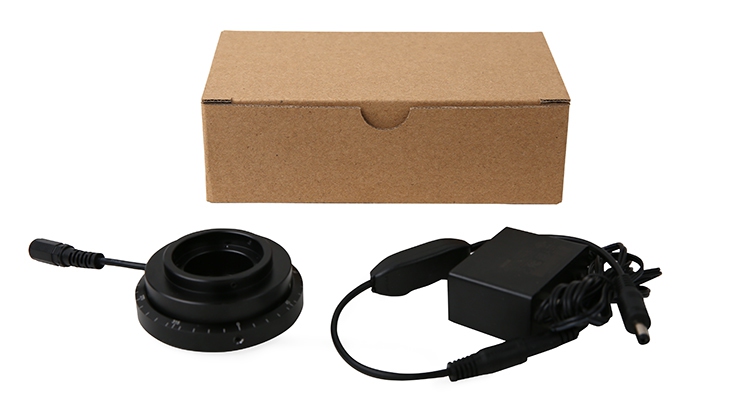

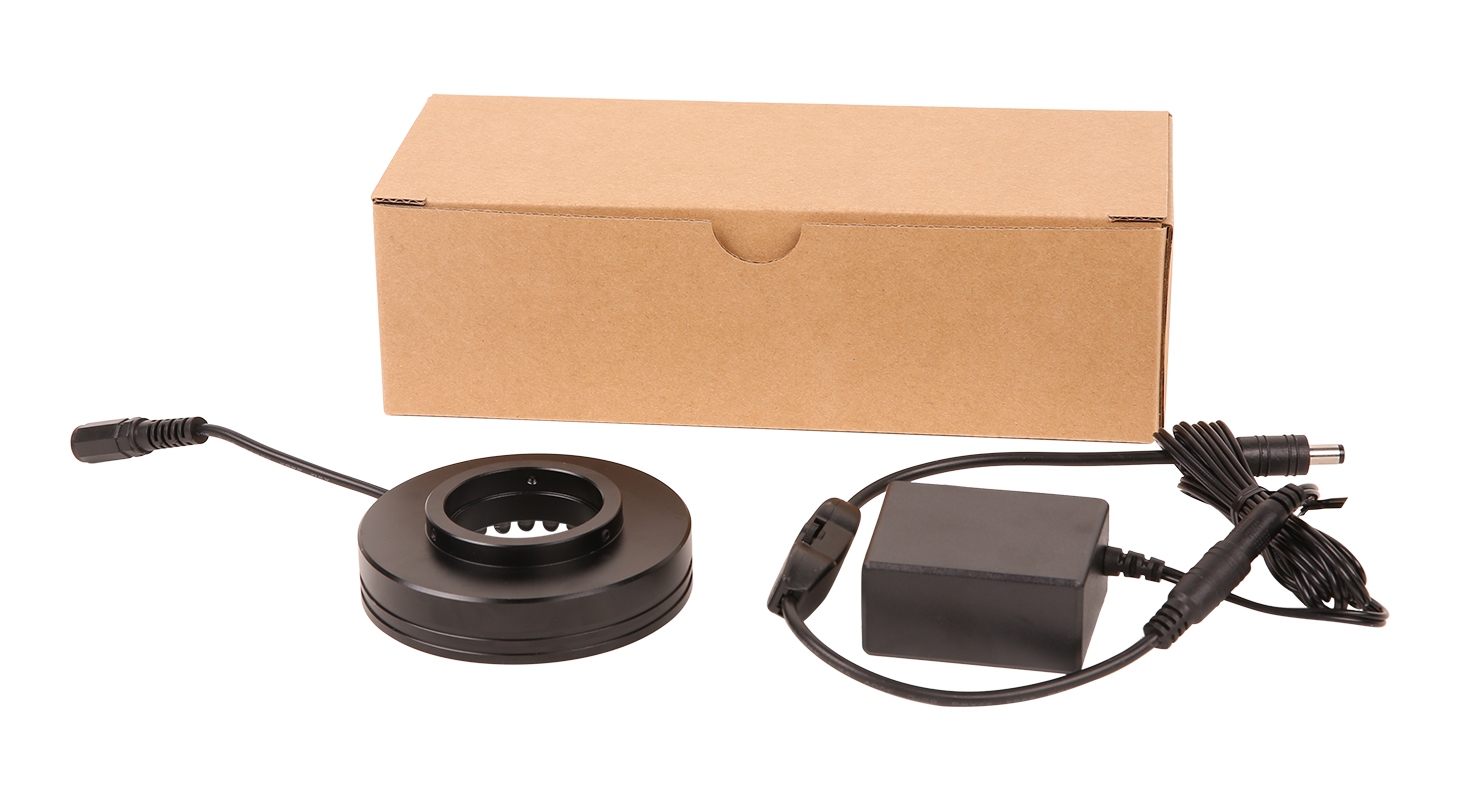

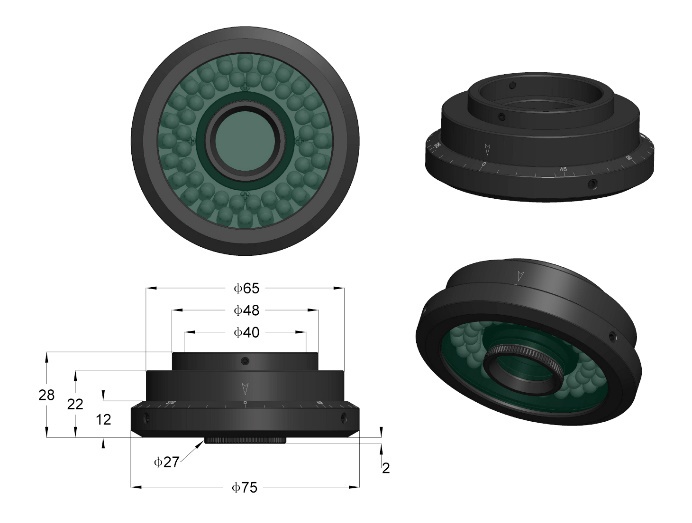

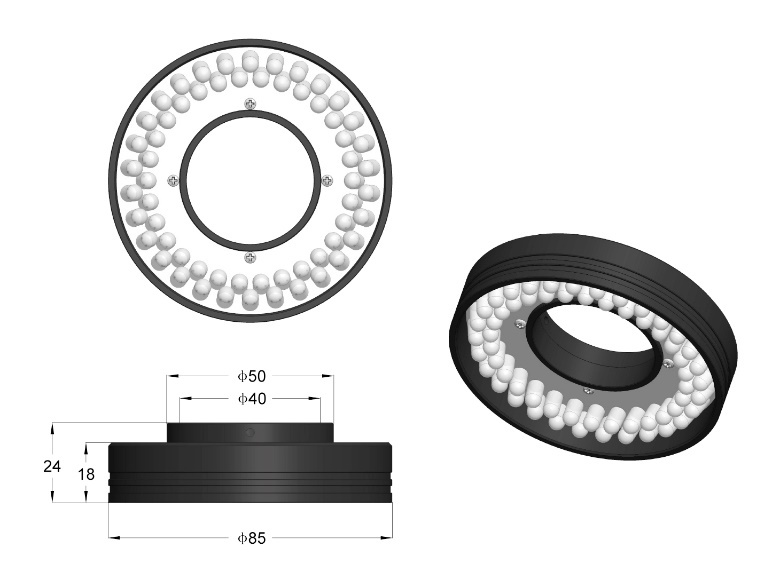

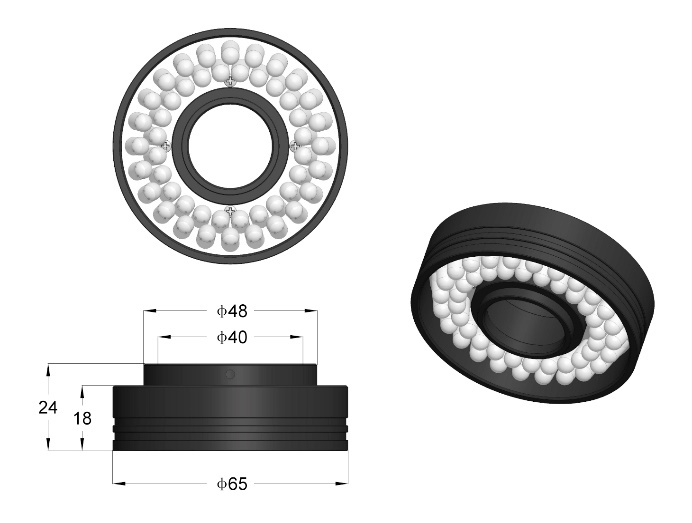

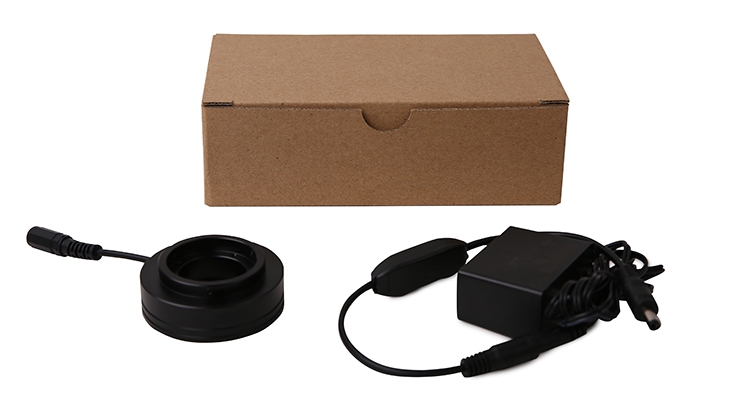

- 亮度可調的LED環形光源（可選）

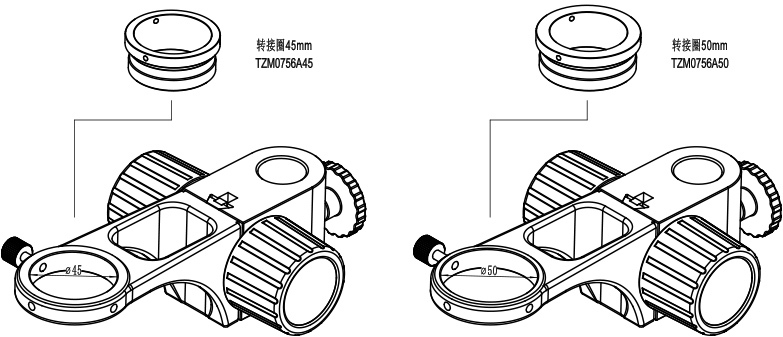

- 45mm或50mm的支架適配器（可選）
型號
工作距離/mm
倍率
NA
相機尺寸
視野范圍/mm
分辨率/um
TZM0325(D)-W5100-TV5100
100
0.3x-2.5x
0.011-0.062
1/3”
1/2”
2/3”
2.4-20.0
3.2-26.7
4.4-36.7
25.0-4.4
TZM0325(D)-W5050-TV5100
(TBD)
200
0.15x-1.25x
0.006-0.031
1/3”
1/2”
2/3”
4.8-40.0
6.4-53.4
8.8-73.4
45.8-8.9
TZM0325(D)-W5075-TV5100
(TBD)
133
0.225x-1.875x
0.008-0.047
1/3”
1/2”
2/3”
3.2-26.7
4.3-35.6
5.9-48.9
34.0-5.9
TZM0325(D)-W5150-TV5100
(TBD)
67
0.45x-3.75x
0.017-0.093
1/3”
1/2”
2/3”
1.6-13.3
2.1-17.8
2.9-24.5
16.1-3.0
TZM0325(D)-W5200-TV5100
(TBD)
50
0.6x-5.0x
0.022-0.124
1/3”
1/2”
2/3”
1.2-10.0
1.6-13.4
2.2-18.4
12.5-2.2
