TZM0756 系列連續變倍單筒顯微鏡(MZO)

購買/試用/OEM/ODM 請聯系我們

聯系我們資料下載

簡介

TZM0756 產品介紹

TZM0756 系列MZO（Monocular Zoom Objective，單筒連續變倍物鏡），采用雙端平行光路模塊化的設計理念，光學性能優越，可選配性強。專為機器視覺檢測、工業檢測、科學研究以及教育領域的應用而設計。

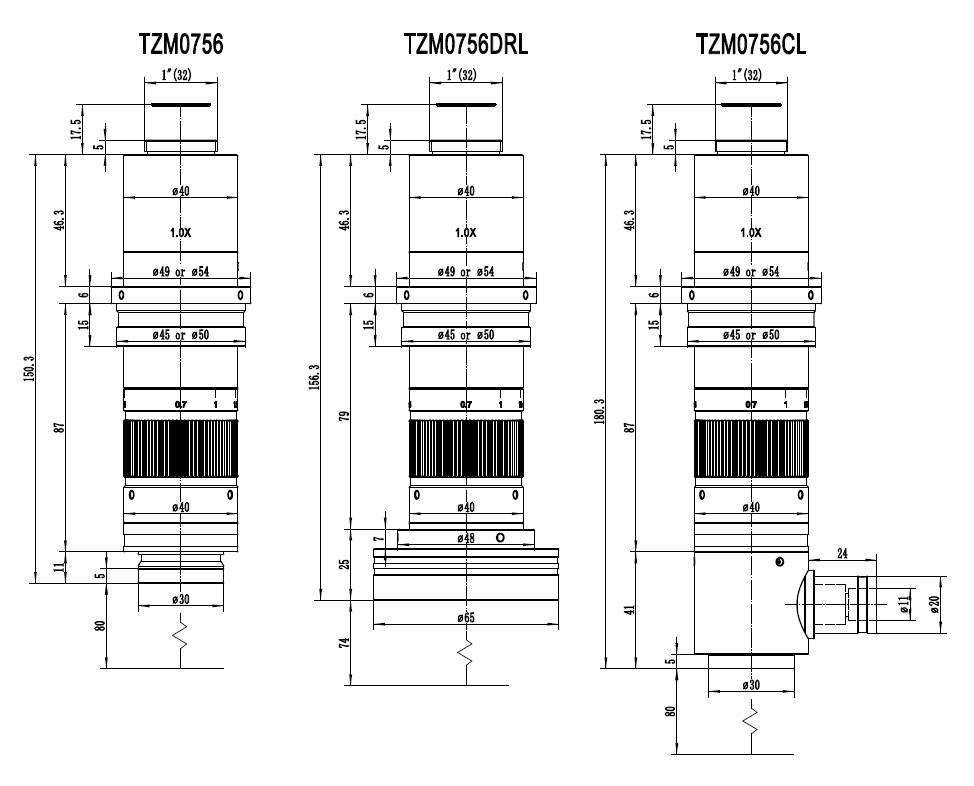

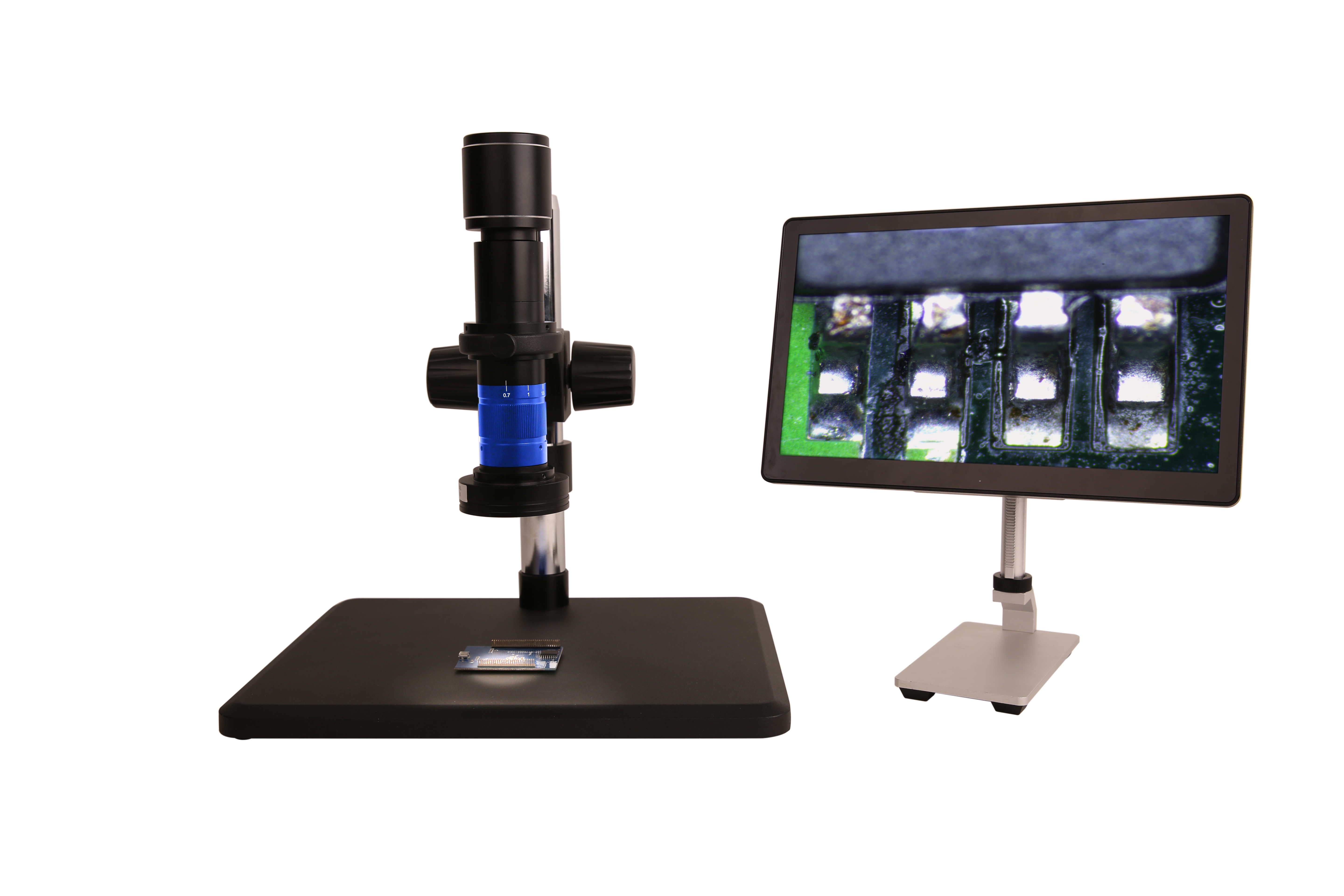

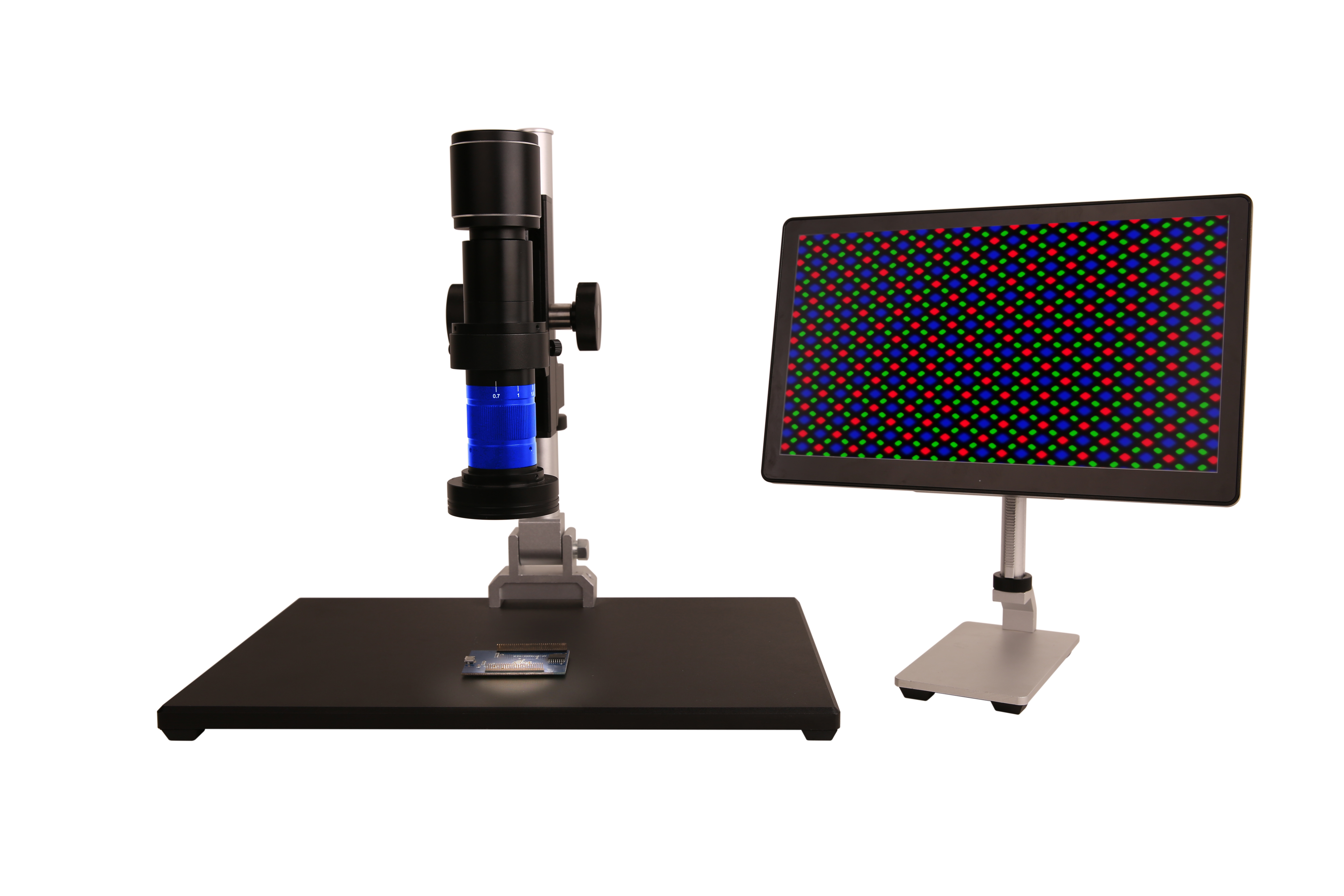

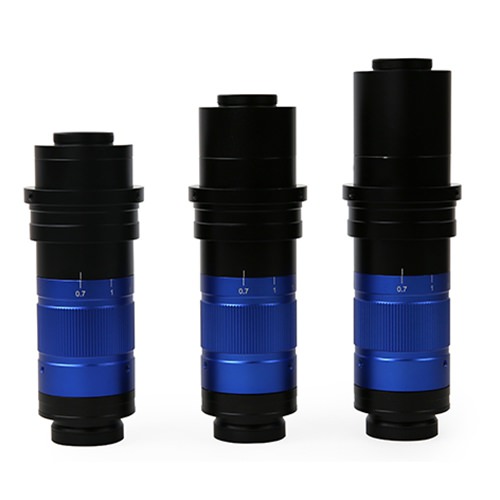

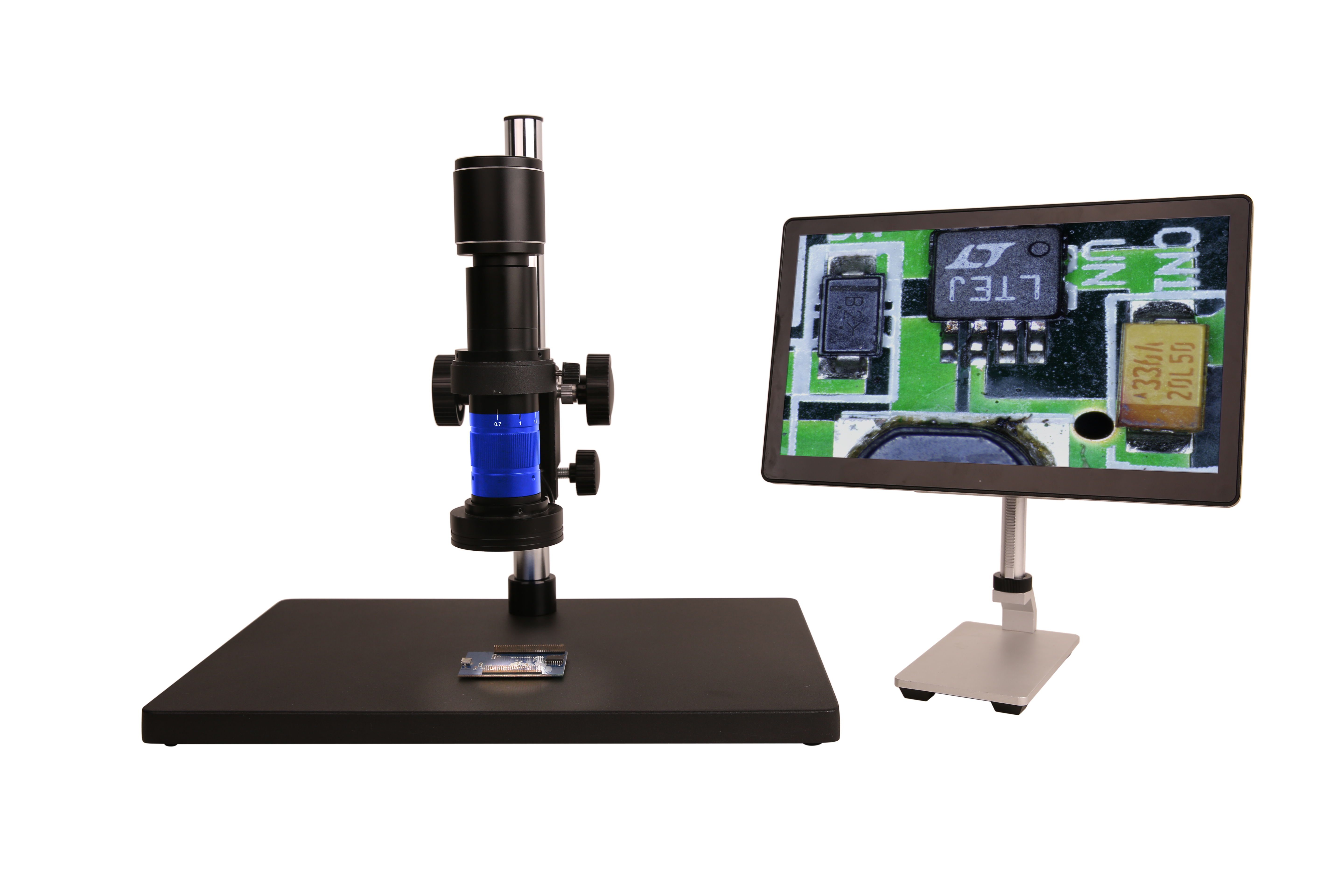

TZM0756 系列MZO由三大基本模塊組成，分別為：連續變倍主體（已經包括輔助物鏡，TV鏡），支架適配器以及選配模塊。除連續變倍主體以外，其他模塊用戶均可以根據應用需求自行選擇。TZM0756系列MZO搭配相機模塊（可選）即可組成數碼用連續變倍顯微鏡系統。

TZM0756系列MZO標準款的配置為TZM0756-W100-TV100-A50，其變倍范圍0.7X-4.5X，變倍比達到6.5X。TZM0756系列MZO的主要特點如下：

標準款TZM0756-W100-TV100-A50具有0.7X-5.6X變倍范圍
大變倍比：8X
大NA：0.018-0.092（使用1X輔助物鏡）
高分辨率：18.6um-3.65um（使用1X輔助物鏡）
大視場：0.99mm-34.28mm
大像面，最大可適配圖像傳感器尺寸：2/3英寸（使用1x TV鏡頭）
工作距離：37.5mm-160mm
變倍過程齊焦
可搭配無限遠顯微物鏡使用（生物顯微物鏡與金相顯微物鏡均可）
緊湊的尺寸：150mm x 40mm（標準款）
輔助物鏡可選0.50x，0.75x，1.00x，1.50x，2.00x
TV鏡可選0.50x，0.75x，1.00x，1.50x，2.00x
亮度可調的LED環形光源（可選）
亮度可調的LED環形偏振光源（可選）
亮度可調的LED同軸照明光源（可選）
高亮度LED透射式底光源（可選）
45mm或50mm的支架適配器（可選）

TZM0756系列MZO命名規則

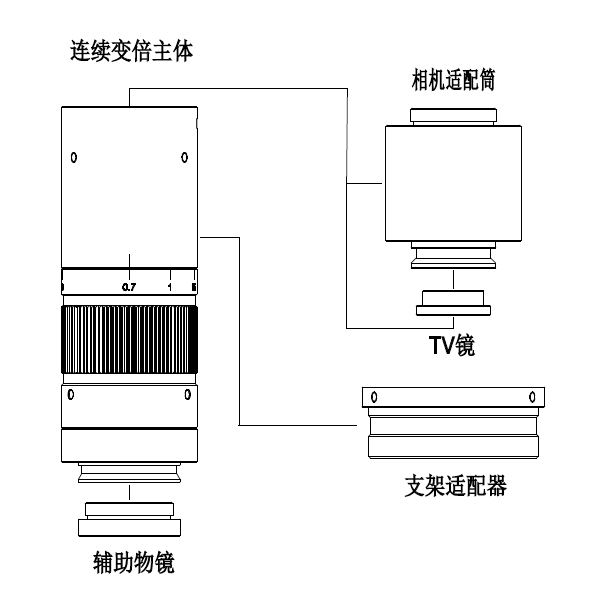

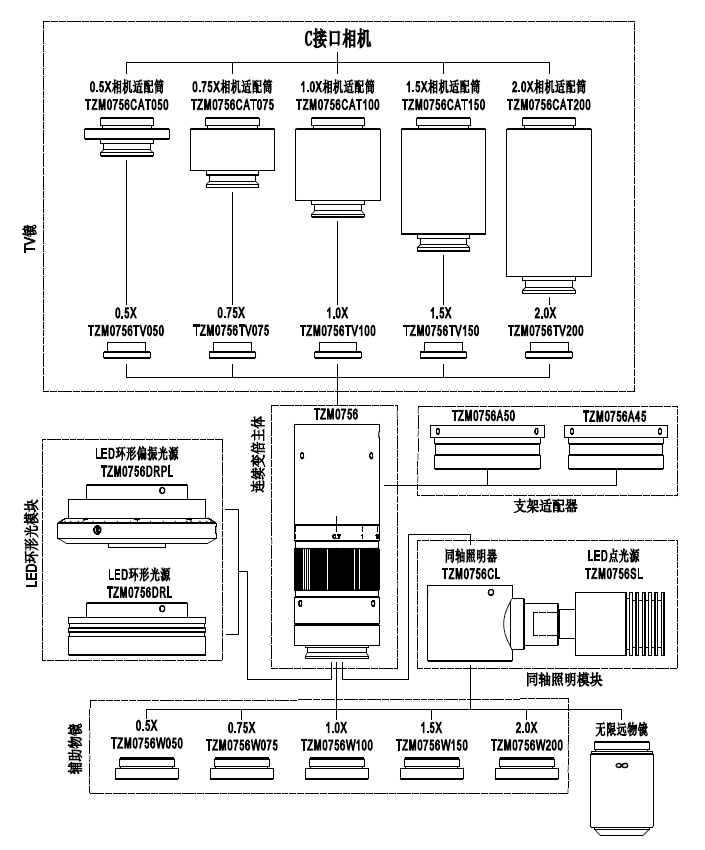

TZM0756系列MZO采用有限遠共軛距光學系統的設計方案，整體模塊結構如左圖所示。TZM0756系列MZO五大基本模塊為：連續變倍主體，輔助物鏡，TV鏡，支架適配器以及選配模塊。

TZM0756系列MZO最終的命名方法是，將各模塊名字用中杠“-”劃分，形成綜合命名，方便分辨MZO的參數指標，示例如下： TZM0756aa-Wbbb-TVccc-Add

例如，如果選用主體為TZM0756TD的模塊，選用1.00X輔助物鏡W100, 0.50X的TV鏡TV050, 50mm的支架適配器A50，則連續變倍顯微物鏡名稱為： TZM0756TD-W100-TV050-A50

目前可選的TZM0756aa模塊：TZM0756，TZM0756T，TZM0756D，TZM0756TD；

目前可選的Wbbb模塊：W100，W050，W075，W150和W200；
目前可選的TVccc模塊：TV100，TV050，TV075，TV150和TV200；
目前可選的Add模塊：A50和A45；
其他倍率的輔助物鏡，TV鏡和支架適配器可根據需求定制。
選配模塊主要為環形光源模塊，有普通環形光源，偏振環形光源兩種，另外還有同軸照明模塊（由同軸照明器與LED點光源組成）。

購買和搭配

不同配置的TZM0460系列MZO對應的參數均列于下表中，可按照如下步驟確定所需組合。

確定可能的1）FOV和2）物方工作距離，由此選定輔助物鏡
當使用705的無限遠物鏡時，選擇M26x0.705轉M20x0.705的物鏡適配器
根據1）傳感器尺寸（1/x 英寸），2）成像對角線長度，3）成像寬度，4）成像高度來確定相機成像圓的尺寸，選擇TV鏡
選擇45mm或50mm支架適配器
選擇LED環形光源模塊應用于反射式照明
需要的情況下，可選擇同軸光照明模塊
需要的情況下，可選擇透射光照明模塊
選擇適配的相機

本公司提供多種顯微相機，您可以在相機選型工具中參考相應參數選擇合適的相機列表中獲得詳細的資料，進而選擇合適的相機。

連續變倍主體-輔助物鏡-TV鏡的不同組合

相機	連續變倍主體-輔助物鏡- TV鏡	工作距離	放大倍率	對角線視野	物方數值孔徑
1/3“	TZM0756-W050-TV050	160	0.18X-1.40X	34.28-4.28	0.009-0.046
	TZM0756-W075-TV050	105	0.26X-2.10X	20.81-2.86	0.013-0.069
	TZM0756-W100-TV050	80	0.35X-2.80X	17.14-2.14	0.018-0.092
	TZM0756-W150-TV050	52	0.53X-4.20X	11.43-1.43	0.026-0.138
	TZM0756-W200-TV050	38	0.70X-5.60X	8.57-1.07	0.035-0.182
1/1.8”	TZM0756-W050-TV075	160	0.26X-2.10X	33.97-4.25	0.009-0.046
	TZM0756-W075-TV075	105	0.40X-3.15X	22.67-2.84	0.013-0.069
	TZM0756-W100-TV075	80	0.53X-4.20X	17.02-2.13	0.018-0.092
	TZM0756-W150-TV075	52	0.79X-6.30X	11.34-1.42	0.026-0.138
	TZM0756-W200-TV075	38	1.05X-8.40X	8.51-1.06	0.035-0.182
2/3“	TZM0756-W050-TV100	160	0.35X-2.80X	31.74-3.93	0.009-0.046
	TZM0756-W075-TV100	105	0.53X-4.20X	20.99-2.61	0.013-0.069
	TZM0756-W100-TV100	80	0.70X-5.60X	15.80-1.96	0.018-0.092
	TZM0756-W150-TV100	52	1.05X-8.40X	10.46-1.31	0.026-0.138
	TZM0756-W200-TV100	38	1.40X-11.2X	7.90-0.99	0.035-0.182
1”	TZM0756-W050-TV150	160	0.53X-4.20X	30.48-3.81	0.009-0.046
	TZM0756-W075-TV150	105	0.79X-6.30X	20.25-2.54	0.013-0.069
	TZM0756-W100-TV150	80	1.05X-8.40X	15.24-1.90	0.018-0.092
	TZM0756-W150-TV150	52	1.58X-12.6X	10.13-1.27	0.026-0.138
	TZM0756-W200-TV150	38	2.10X-16.8X	7.62-0.95	0.035-0.182
4/3“	TZM0756-W050-TV200	160	0.70X-5.60X	32.14-4.02	0.009-0.046
	TZM0756-W075-TV200	105	1.05X-8.40X	21.43-2.68	0.013-0.069
	TZM0756-W100-TV200	80	1.40X-11.2X	16.07-2.01	0.018-0.092
	TZM0756-W150-TV200	52	2.10X-16.8X	10.71-1.34	0.026-0.138
	TZM0756-W200-TV200	38	2.80X-22.4X	8.04-1.00	0.035-0.182

相關模塊

連續變倍主體為TZM0756系列MZO的主部件，其代碼為TZM0756aa；其中TZM0756為普通連續變倍主體，TZM0756T為后焦可調節款，TZM0756D為定格定倍款，TZM0756TD為后焦可調節定格定倍款；具體介紹如下

連續變倍主體代碼及其功能

連續變倍主體型號	代碼中文解釋	TZM0756	后綴字符
TZM0756	普通連續變倍主體	ZM：Zoom 0756：倍率為0.7X~5.6X	無：普通型
TZM0756T	后焦可調節連續變倍主體		T：Trim，后焦可調節
TZM0756D	定格定倍連續變倍主體		D：Detent，定格定倍
TZM0756TD	后焦可調節定格定倍連續變倍主體		TD：Trim & Detent后焦可調，倍率可定格

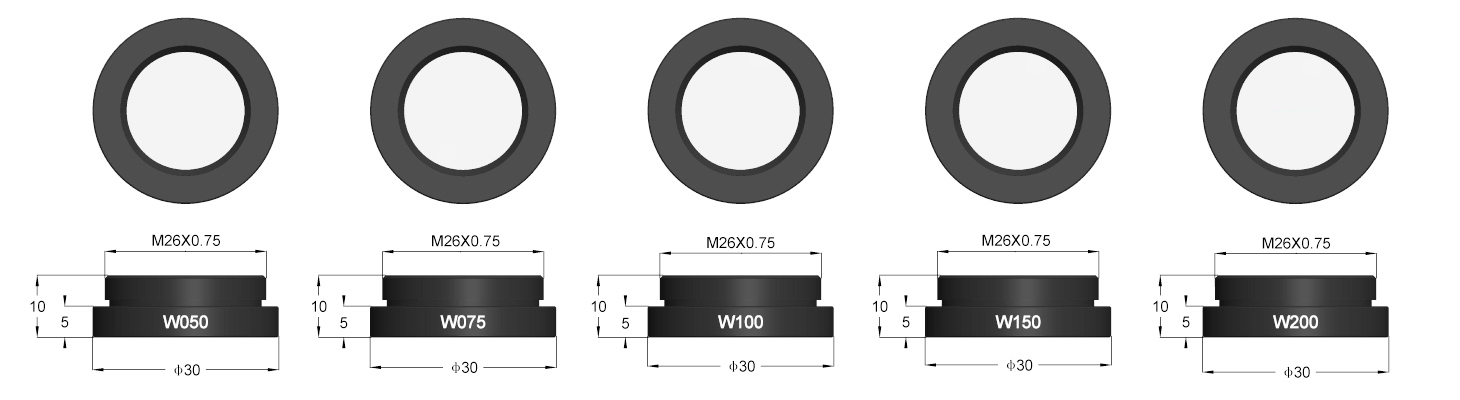

為可更換的輔助物鏡，直接通過螺紋連接到連續變倍主體的下端，代碼為Wbbb，bbb為輔助物鏡倍率。主要用于對TZM0756系列MZO進行倍率整體切換，不同倍率輔助物鏡，其工作距離也不一樣。例如同倍率為1.00X，工作距離為80mm的輔助物鏡W100相比，0.50X輔助物鏡W050會將TZM0756系列MZO的倍率整體縮小一半，而工作距離會延長到160mm左右,其余類推；輔助物鏡及其對應的光學參數見下表

輔助物鏡

輔助物鏡型號	倍率	工作距離	物方視場（適配TV050， 0.50X(1/3"傳感器)
輔助物鏡型號	倍率	工作距離	低倍	高倍
W050	0.5X	160	34.28mm	4.28mm
W075	0.75X	105	20.81mm	2.86mm
W100	1.00X	80	17.14mm	2.14mm
W150	1.50X	51.5	11.43mm	1.43mm
W200	2.00X	37.5	8.57mm	1.07mm

* 同一輔助物鏡，搭配不同的TV鏡，只是為了適配不同尺寸的圖像傳感器，對視場不會有太大的影響。

適配TZM0756 MZO的輔助物鏡

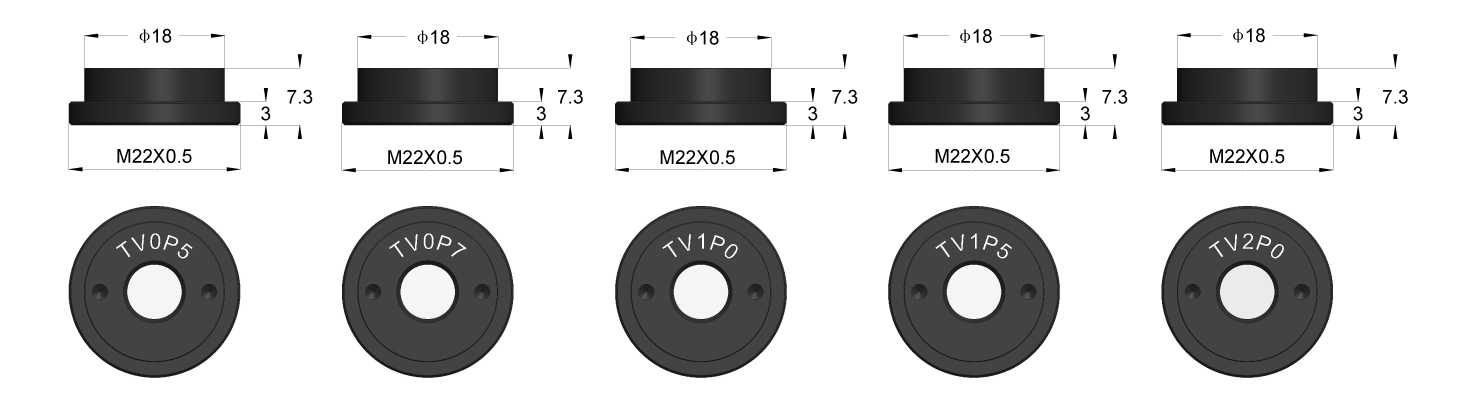

模塊3為TV鏡，可通過螺紋連接到連續變倍主體的上方，其代碼為TVccc，ccc為TV鏡倍率，主要用于匹配不同尺寸的圖像傳感器。例如相對于1.00X的TV100，0.50X的TV050可匹配的圖像傳感器尺寸可縮小一半，而視場不受影響；TV鏡型號參數見下表

TV鏡

TV鏡型號	適配傳感器
TV050	1/3"傳感器
TV075	1/1.8"傳感器
TV100	2/3"傳感器
TV150	1"傳感器
TV200	4/3"傳感器

* 倍率大的TV鏡，也可以搭配小尺寸的圖像傳感器，只是這樣一來，會減小MZO的整體視野。

適配TZM0756的不同倍率的TV鏡

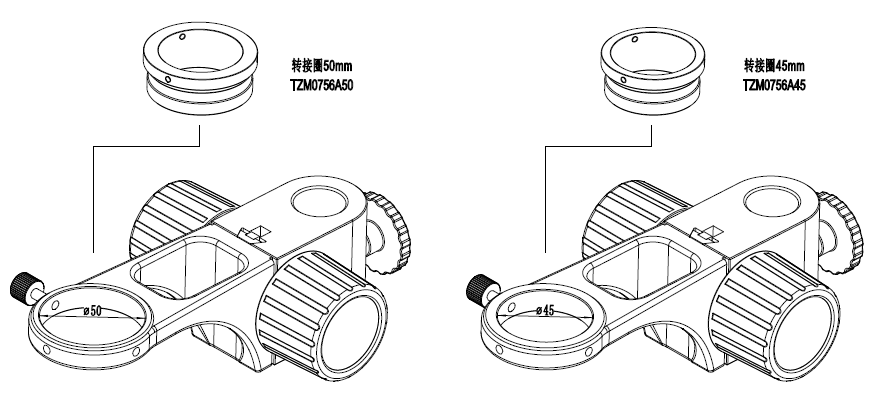

模塊4為支架適配器，用于安裝口徑不同的支架，套在連續變倍主體的中間。其代碼為Add，dd為支架安裝口徑，有45mm同50mm兩種。支架適配器與支架的安裝方式見圖

TZM0756系列MZO支架適配器

選配模塊主要為環形光源模塊，有普通環形光源，偏振環形光源兩種，另外還有同軸照明模塊（由同軸照明器與LED點光源組成），各模塊如下表

TZM0756系列MZO適配的光源模塊

模塊名	型號	型號說明
LED環形光模塊	TZM0756DRL	LED環形光源
LED環形光模塊	TZM0756DRPL	LED偏振環形光源
同軸照明模塊	TZM0756CL+TZM0756SL	同軸照明器+ LED點光源
透射式照明模塊	TZM0756TL	LED 透射底光源
LED光源電源	40600014	電源適配器 12V/1A美標
LED光源電源	40600015	電源適配器 12V/1A歐標
