簡介

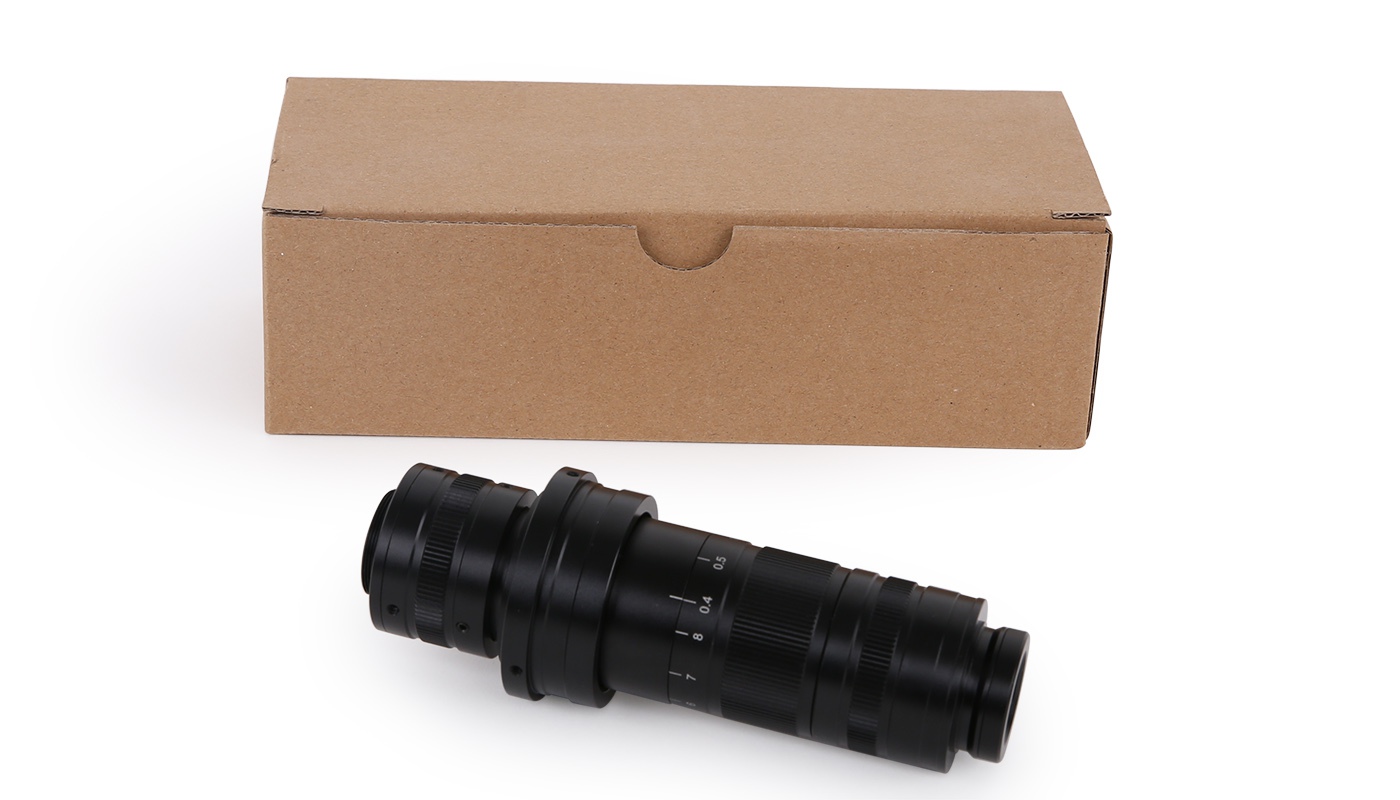

TZM0880 產品介紹

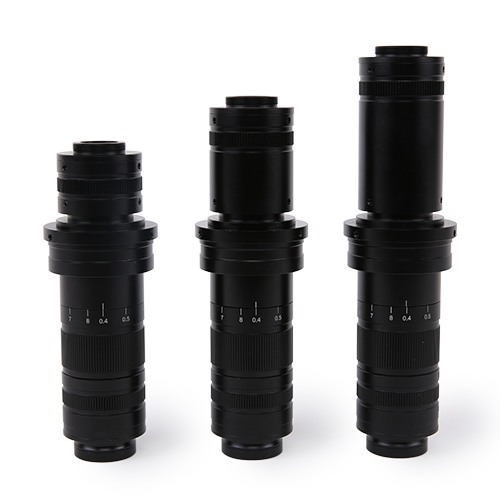

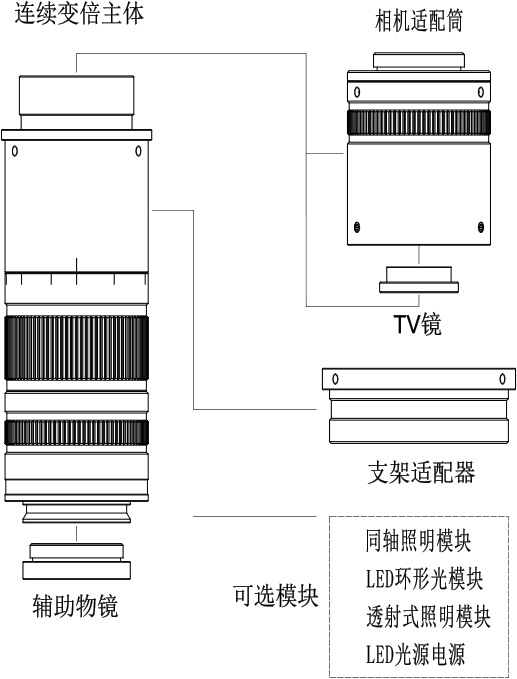

TZM0880 系列MZO（Monocular Zoom Objective，單筒連續變倍物鏡），采用雙端平行光路模塊化的設計理念，光學性能優越，可選配性強。專為機器視覺檢測、工業檢測、科學研究以及教育領域的應用而設計。

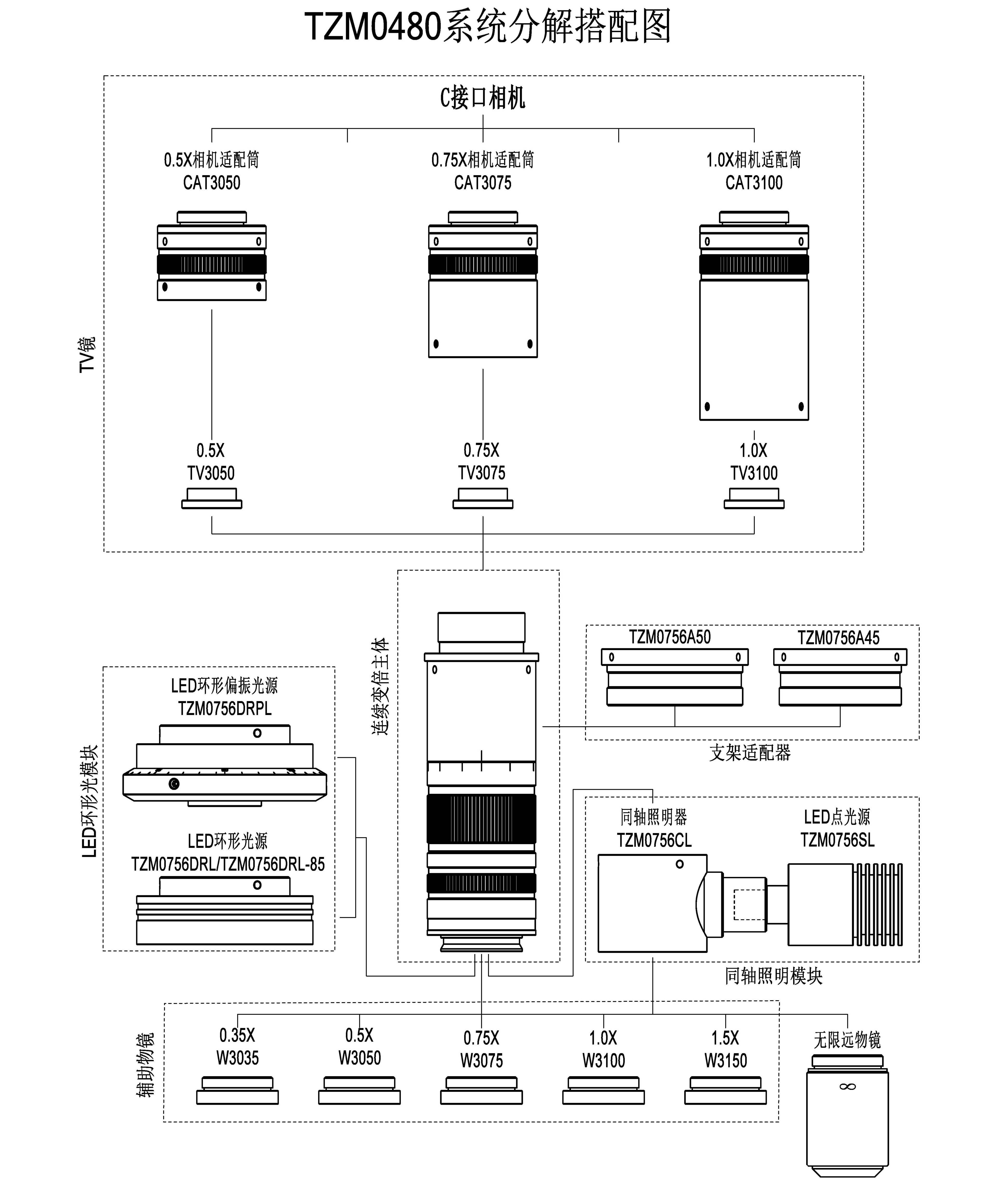

TZM0880系列MZO標準款的配置為TZM0880-W3100-TV3100-A50，其特點如下：
- 0.8X-8.0X連續變倍，變倍比為10X
- 大NA：0.02-0.11（使用1X輔助物鏡）
- 高分辨率：15.3um-2.45um（使用1X輔助物鏡）
- 大視場：0.89mm-42.86mm
- 最大適配圖像傳感器尺寸：2/3英寸（使用1X TV鏡）
- 工作距離：56mm-248mm
- 后截距可調，變倍過程齊焦
- 圖像中心可調，變倍過程圖像中心不變
- 可搭配無限遠生物或金相顯微物鏡使用

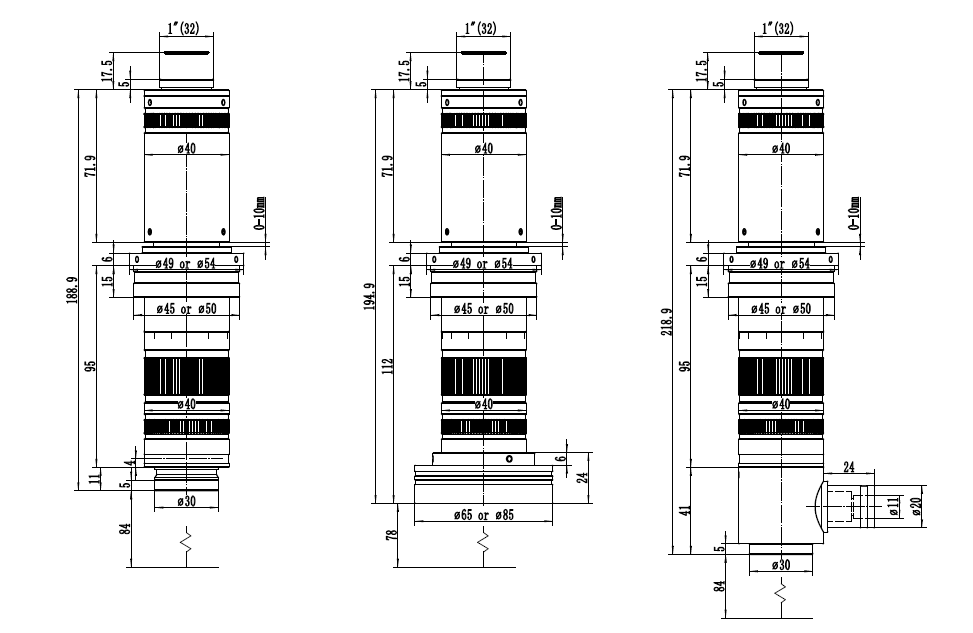

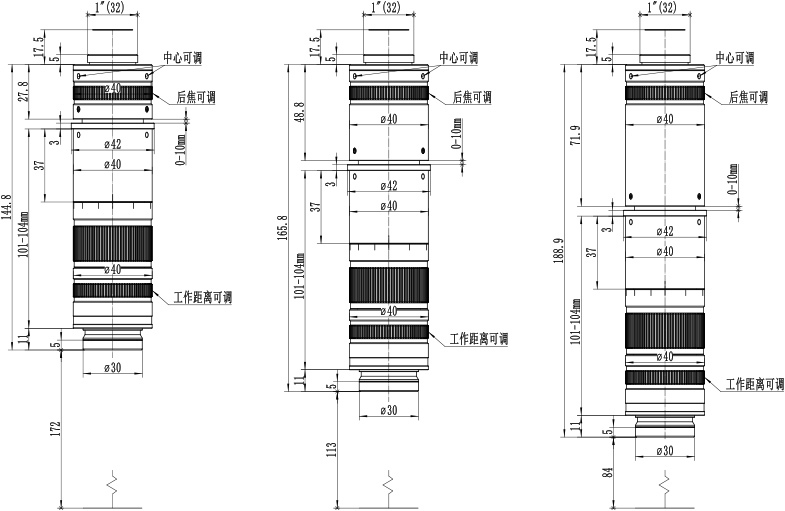

- 緊湊的尺寸：194mm x 40mm（標準款）

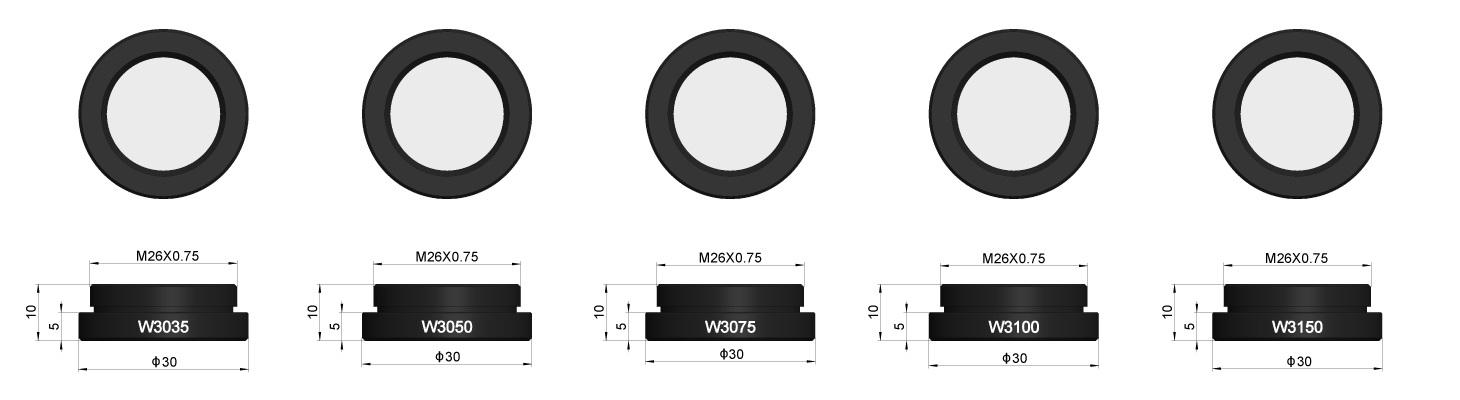

- 輔助物鏡可選，倍率為0.35x，0.50x，0.75x，1.00x，1.50x

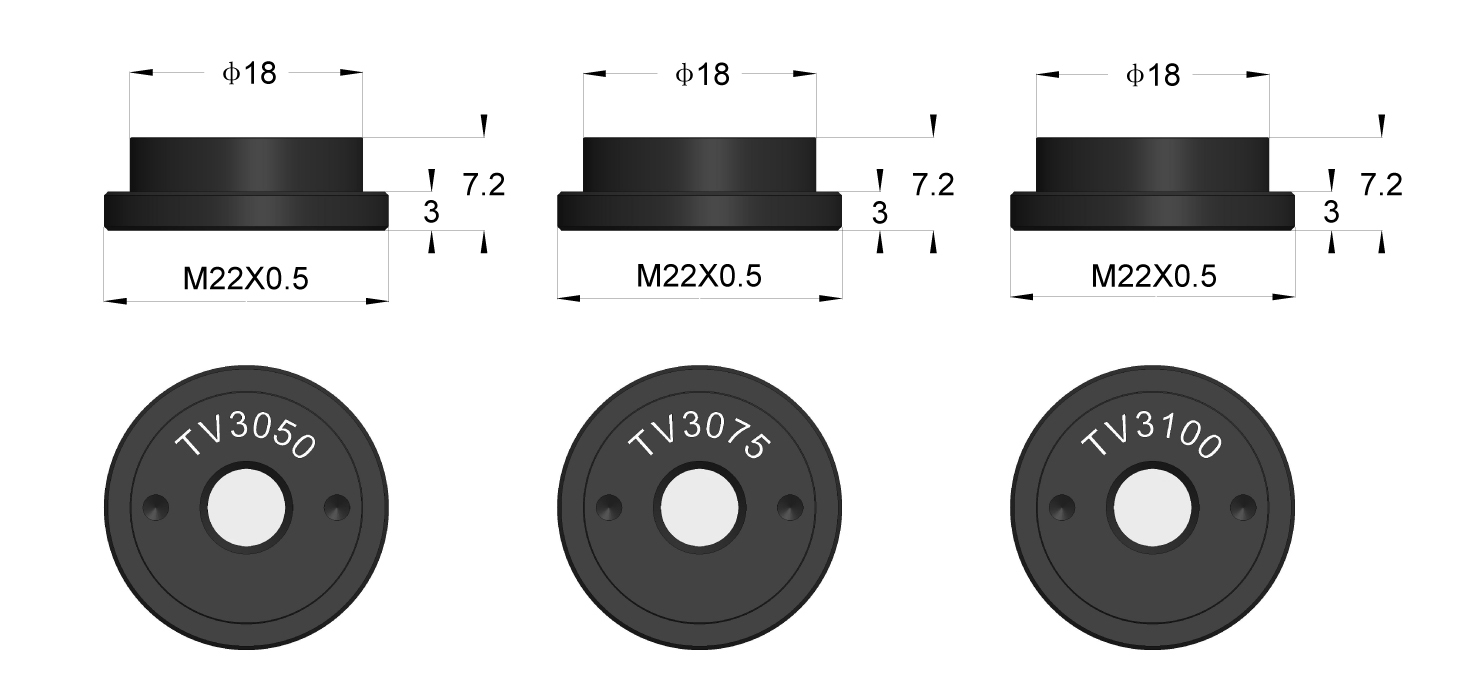

- TV鏡可選，倍率為0.50x，0.75x，1.00x
- 亮度可調的LED環形光源（可選）
- 亮度可調的LED環形偏振光源（可選）
- 亮度可調的LED同軸照明光源（可選）
- 高亮度LED透射式底光源（可選）

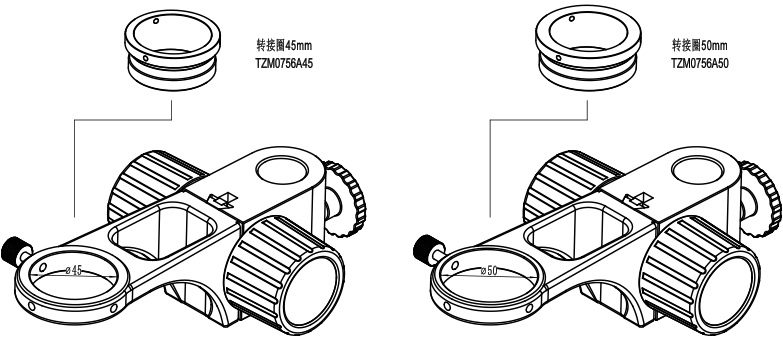

- 45mm或50mm的支架適配器（可選）
相機
連續變倍主體-輔助物鏡-TV鏡
工作距離
放大倍率
對角線視野
物方數值孔徑
1/3英寸
TZM0880-W3035-TV3050
248
0.14X-1.4X
42.86-4.29
0.006-0.039
TZM0880-W3050-TV3050
174
0.2X-2.0X
30.00-3.00
0.009-0.056
TZM0880-W3075-TV3050
115
0.3X-3.0X
20.00-2.00
0.014-0.084
TZM0880-W3100-TV3050
86
0.4X-4.0X
15.00-1.50
0.018-0.112
TZM0880-W3150-TV3050
56
0.6X-6.0X
10.00-1.00
0.027-0.168
1/2英寸
TZM0880-W3035-TV3075
248
0.21X-2.1X
38.10-3.81
0.006-0.039
TZM0880-W3050-TV3075
174
0.3X-3.0X
26.67-2.67
0.009-0.056
TZM0880-W3075-TV3075
115
0.45X-4.5X
17.78-1.78
0.014-0.084
TZM0880-W3100-TV3075
86
0.6X-6.0X
13.33-1.33
0.018-0.112
TZM0880-W3150-TV3075
56
0.9X-9.0X
8.89-0.89
0.027-0.168
2/3英寸
TZM0880-W3035-TV3100
248
0.28X-2.8X
39.29-3.93
0.006-0.039
TZM0880-W3050-TV3100
174
0.4X-4.0X
27.5-2.75
0.009-0.056
TZM0880-W3075-TV3100
115
0.6X-6.0X
18.33-1.83
0.014-0.084
TZM0880-W3100-TV3100
86
0.8X-8.0X
13.75-1.38
0.018-0.112
TZM0880-W3150-TV3100
56
1.2X-12X
9.17-0.92
0.027-0.168
