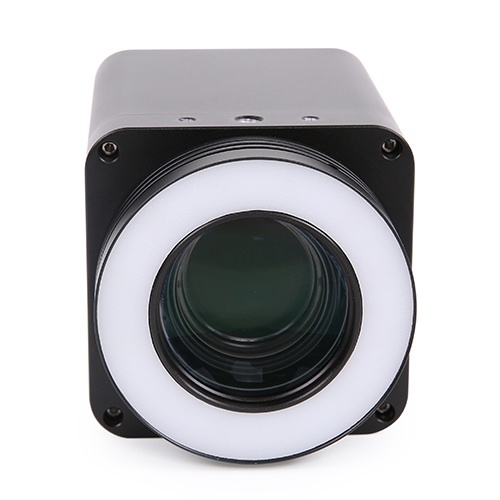

AFDM101 系列連續電動變倍自動對焦數碼顯微鏡是圖譜光電最新研發的集HDMI相機、連續電動變倍自動對焦鏡頭與集成照明為一體的產品。AFDM是Auto Focus Digital Microscope的縮寫。通過搭配不同HDMI相機，連續電動變倍鏡頭，以及照明光源即可組成不同的AFDM系列產品，滿足客戶的需求
AFDM101 系列產品可搭配各種支架或臂架，通過連續電動變倍實現不同倍率光學變倍，對焦模式支持自動對焦和手動對焦；
AFDM101 采用高性能Sony IMX462LQR-C傳感器，相機內嵌ARM核，可直接連接到HDMI顯示器。相機自帶XFCAMView軟件，擁有相機控制面板、測量工具條、相機綜合控制工具條，自動對焦控制面板，用USB鼠標可直接對相機的各項參數或操作進行操控；
AFDM101 圖像同視頻保存在SD卡中供現場分析與后繼研究；
AFDM101 可廣泛適用于工業檢測，醫學觀察，教學科研，自動化系統等領域。
AFDM101 由H1080PA相機模塊，EMZO-20XA鏡模塊和DRL-5076A-NPC光源（可選）組合而成，其特點如下：
- 電動變焦控制5組16片鏡片，實現0.028X~0.56X，20倍光學變倍，支持自動對焦和手動對焦
- 標準測量工作距離192mm，目標物體在150-195mm范圍內可通過對焦實現清晰觀測
- 標準測量工作距離時，低倍視野為 200mm*112.5mm，可幫助用戶快速定位目標物體；高倍時視野為10mm*5.6mm，幫助用戶顯微觀測
- Sony 1/2.8” 1080P CMOS，信噪比高
- 連接HDMI顯示器，視頻輸出為1920x1080，1080P@60FPS
- SD卡存儲支持1080P圖片和1080P視頻流(asf格式)
- 相機內嵌鼠標控制軟件XCamView，相機所有功能都可以由USB鼠標操作XCamView軟件實現
- 內嵌鼠標操控的相機控制面板、測量工具條、綜合控制工具條、自動對焦控制面板
- 支持多語言操作界面
- 頭部吸合式LED環形燈，亮度可直接由相機控制，整潔、簡單方便
- 搭配帶直徑76mm適配器支架，可快速構建連續變倍顯微視頻一體機

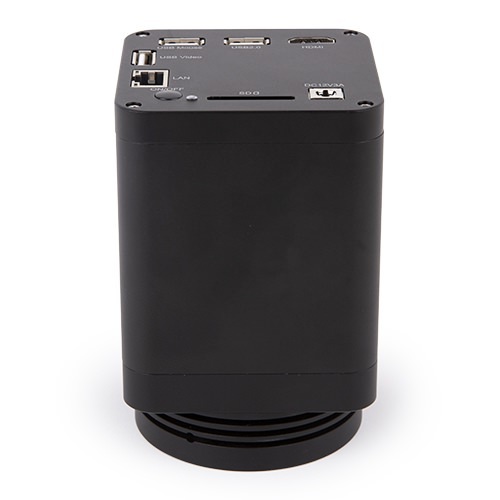

| 接口與按鍵功能 | |
|---|---|
| USB Mouse | USB鼠標XCamView實現控制 |
| USB2.0 | USB鍵盤或其他USB控制設備 |
| HDMI | HDMI輸出 |
| On/OFF | 電源開/關 |
| LED | 電源LED指示 |
| SD | SD卡插槽 |
| DC12V3A | DC12V3A電源輸入 |
| 軟件功能 | |
| UI操作 | 通過USB鼠標實現對XFCamView的操控 |
| 圖像捕獲 | 以JPEG格式，2M(1920x1080)分辨率保存SD卡中 |
| 視頻錄像 | 以ASF格式，1080P分辨率，30fps速度保存在SD卡中 |
| 相機控制面板功能 | 包括曝光、增益、白平衡、顏色調整, 銳度與去噪控制 |
| 測量工具條 | 包括校準、幾何量測量以及測量參數導出等功能 |
| 綜合控制工具條 | 包括縮放、鏡像、比較、凍結、十字線、自動對焦、瀏覽等功能 |
| 自動對焦控制面板 | 包括變倍控制、自動對焦、單次對焦、手動對焦、復位等功能 |
| 工作環境 | |
| 工作溫度（攝氏度） | -10~ 50 |
| 貯存溫度（攝氏度） | -20~ 60 |
| 工作濕度 | 30~80%RH |
| 保存濕度 | 10~60%RH |
| 尺寸 | |
| 長度 x 寬度 x 高度 | 80 mm x 80 mm x 122mm |
| 運輸重量 | 0.75 kg |
AFDM鏡頭模塊
| 鏡頭代碼 | 工作距離 | 變倍范圍 | MTF(lp/mm) | 畸變 | FOV@1X(mm) | FOV@20X(mm) |
|---|---|---|---|---|---|---|
| EMZO-20XA | 150~195 | 0.028X~0.56X | 160 | 0.5% | 200x112.5 | 10x5.6 |
1X同20X是我們特別定義的是歸化倍率，僅用于表示最低同最高倍率的相對關系。這里的歸化1X=0.028/0.028; 20X=0.56/0.028;
AFDM照明模塊
| Order Code | LED | Power | Inner Dia.(mm) | Out Dia.(mm) |
|---|---|---|---|---|
| DRL-5076A-NPC | 8 CREE xpes | 3V/3A | 50 | 76 |
DRL: LED 無線LED 環形光源; NPC: 無電源線
AFDM101 廣泛適用于工業檢測，醫學觀察，教學科研，自動化系統等領域。
應用實例

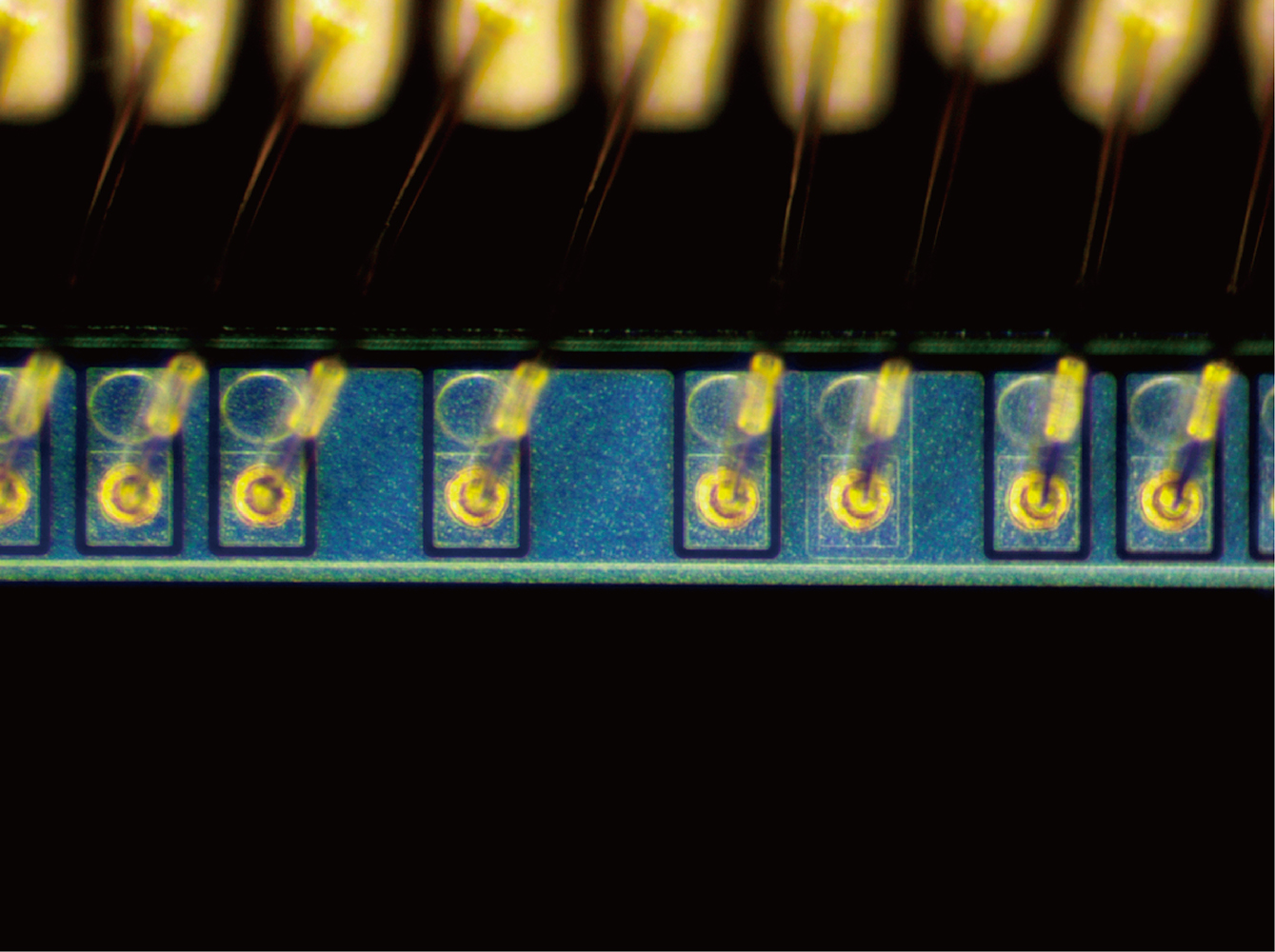

PCB電路板

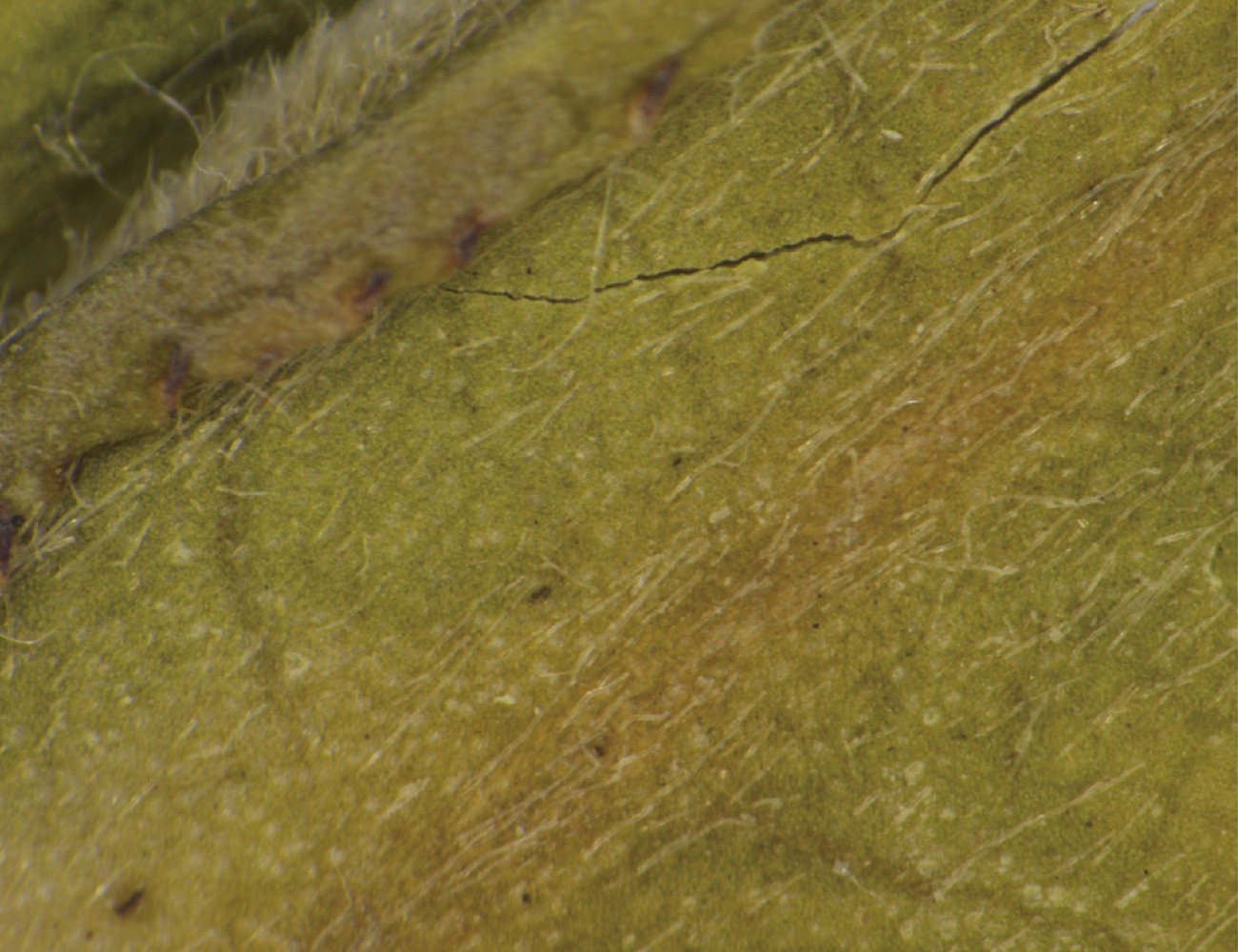

茶葉葉片觀察

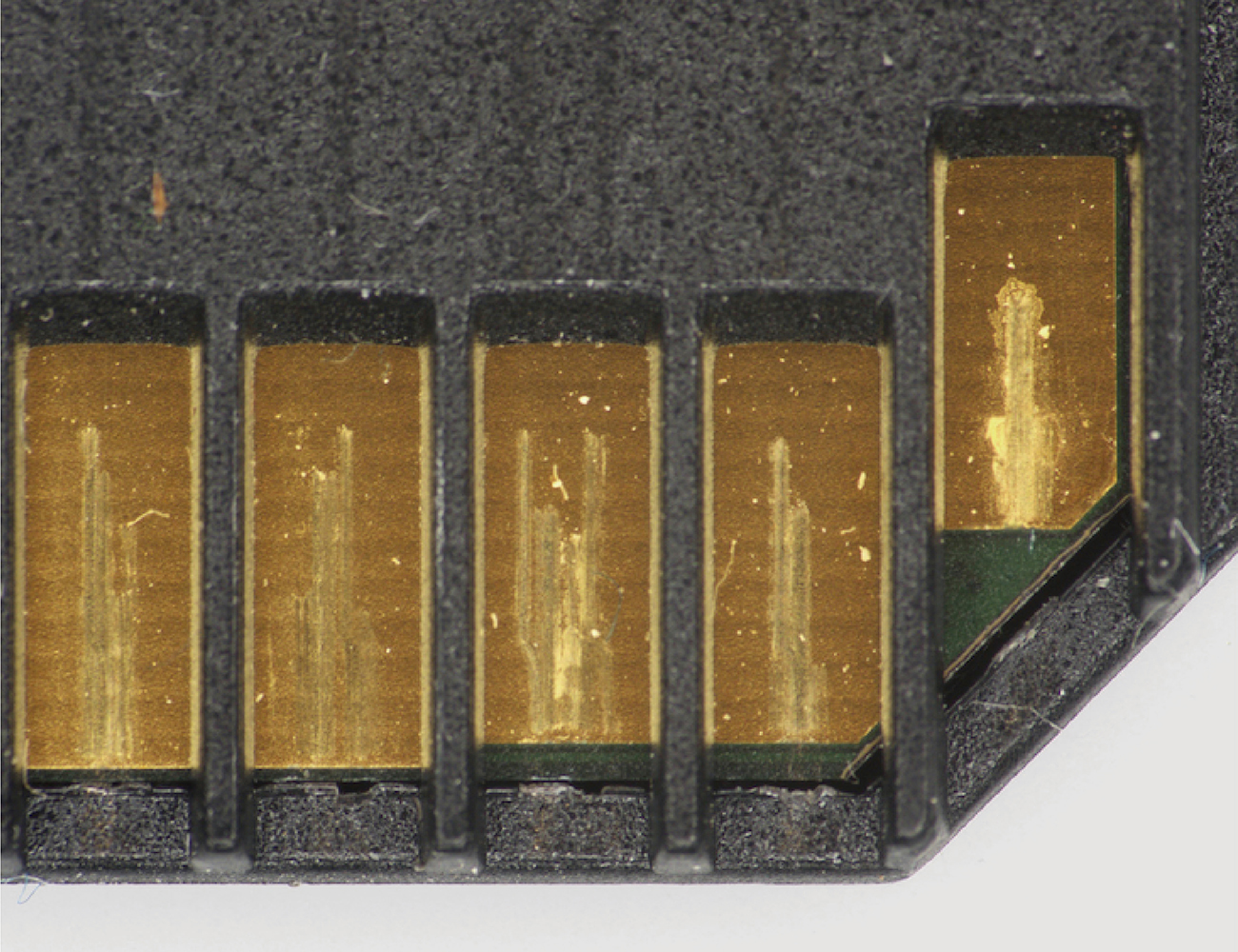

零配件檢測

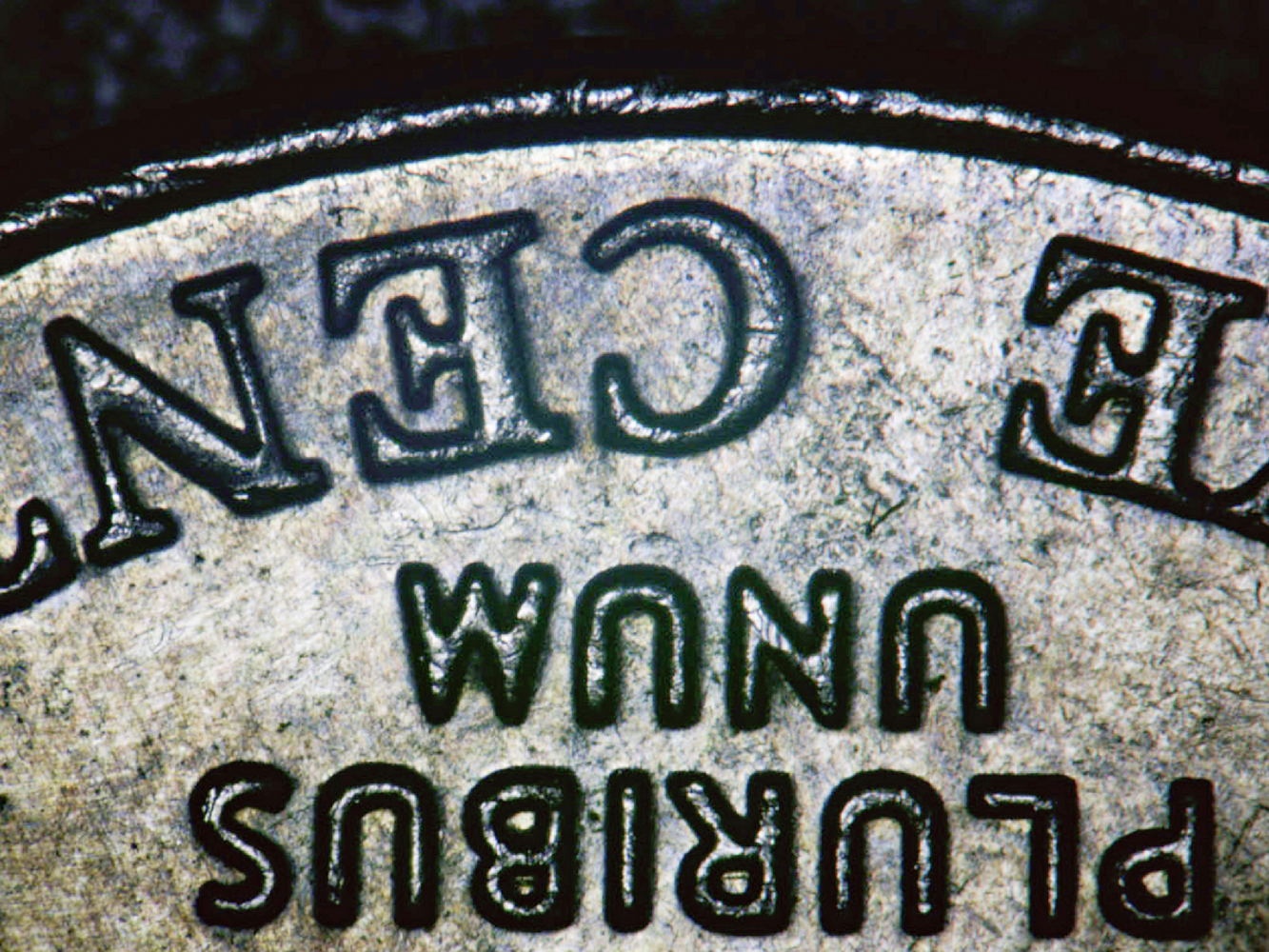

硬幣（同軸照明光源）

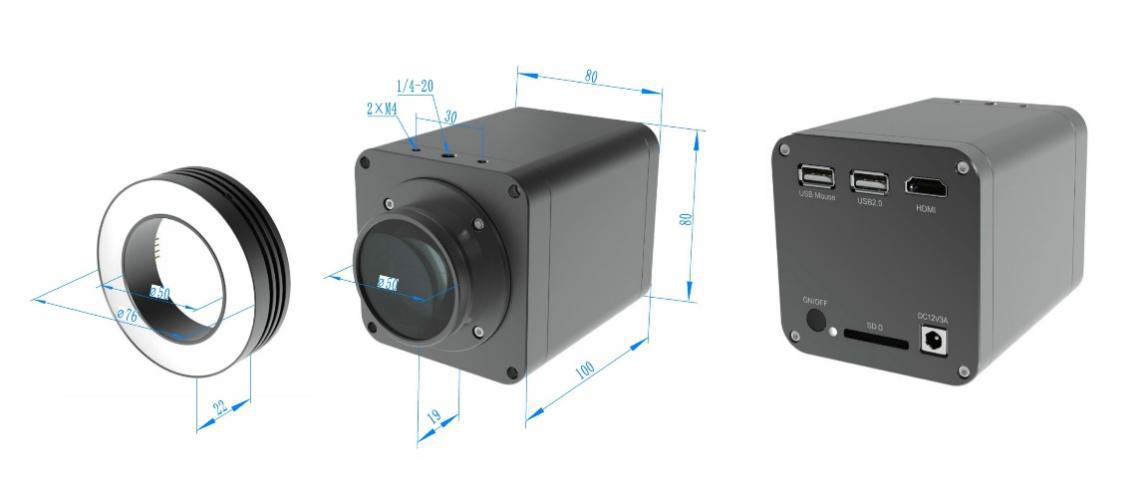

AFDM101整體尺寸
| 標準裝箱清單 | ||
|---|---|---|
| A | 相機包裝盒規格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒) | |
| B | AFDM101一臺 | |
| C | USB鼠標 | |
| D | HDMI線 | |
| E |
電源適配器:
輸入: AC 100~240V
|
美標： 型號: HKA03612030-7K : UL/CE/FCC （配美標AC電源線） 歐標： 型號: HKA03612030-7K : UL/CE/FCC （配歐標AC電源線） EMI 標準: FCC Part 15 Subpart B EMS 標準: EN61000-4-2,3,4,5,6 |
| 可選附件 | ||
| F | LED環形光源(DRL-5076A-NPC) | |
| G | SD卡(16G) | |
Sony IMX462LQR-C
1/2.8"(5.57x3.13)
921mv with 1/30s
0.15mv with 1/30s
1/2.8"(5.57x3.13)
30@3840x2160(NETWORK)
30@3840x2160(USB)
