AFDM412 連續電動變倍自動對焦數碼顯微鏡是圖譜光電最新研發的集HDMI相機、連續電動變倍自動對焦鏡頭與集成照明為一體的產品。AFDM是Auto Focus Digital Microscope的縮寫。通過搭配不同HDMI相機，連續電動變倍鏡頭，以及照明光源即可組成不同的AFDM系列產品，滿足客戶的需求。
AFDM可搭配各種支架或臂架，通過電動變倍實現不同倍率光學變倍，對焦模式支持自動對焦和手動對焦；
AFDM采用高性能SONY CMOS傳感器，相機內嵌ARM核，可直接連接到HDMI顯示器。相機自帶XFCAMView軟件，擁有相機控制面板、測量工具條、相機綜合控制工具條，自動對焦控制面板，用USB鼠標可直接對相機的各項參數或操作進行操控；相機捕獲的圖像同視頻可保存在SD卡中供現場分析與后繼研究；AFDM廣泛適用于工業檢測，醫學觀察，教學科研，自動化系統等領域。
AFDM412 支持HDMI/USB/ETH/WiFi控制與視頻輸出(ToupView)，輸出時的幀率為4K/30FPS，變倍范圍為1X~18X，支持電動變倍與自動對焦。
AFDM412 由H4KPA相機模塊，EMZO-18XA-250鏡頭模塊和DRL-5076A-NPC光源（可選）組合而成，主要特點如下：
- 電動變焦控制5組16片鏡片，實現0.0218X~0.392X，18倍光學變倍，支持自動對焦和手動對焦
- 標準測量工作距離250mm，目標物體在205-255mm范圍內可通過自動對焦實現清晰觀測
- 標準測量工作距離時，低倍視野為 255mm*145mm，可幫助用戶快速定位目標物體；高倍時視野為14.2mm*8mm，幫助用戶進行顯微觀測
- 采用Sony IMX415 1/2.8” 4K Starvis CMOS，信噪比高
- 4K HDMI/USB/ETH/WiFi多接口輸出
- 4K/1080P HDMI輸出自適應切換
- SD卡/USB 閃存盤保存捕獲圖像或視頻，并支持本地預覽與回放
- 內嵌XFCAMView軟件用于控制相機，內嵌鼠標操控的相機控制面板、測量工具條、綜合控制工具條、自動對焦控制面板
- 強大的ISP功能，銳化和3D降噪效果顯著，ROI白平衡更加精準
- ToupView/ToupLite軟件，電腦端操作更便捷
- iOS/Android移動端應用，免費應用商店下載
- 頭部吸合式LED環形燈，亮度可直接由相機控制，整潔、簡單方便
- 適配直徑76mm適配器支架，可快速構建連續變倍顯微視頻一體機

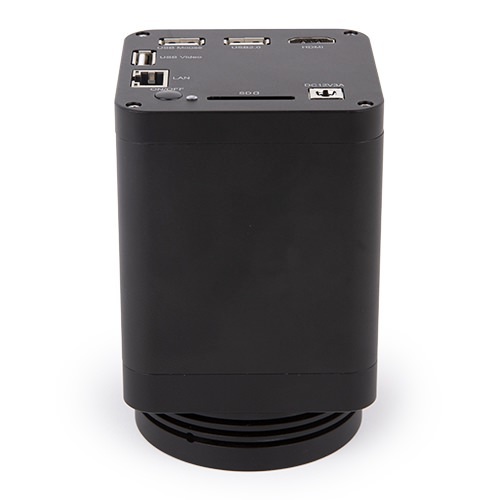

| 接口與按鍵功能 | |
|---|---|
| USB Mouse | USB鼠標實現對XFCAMView操作控制 |
| USB2.0 | 連接U盤，實現圖片和視頻存儲功能，連接5G WLAN適配器模塊，再通過ToupView實現無線視頻圖像傳輸 |
| HDMI | 符合HDMI1.4規范，用于4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換 |
| USB Video | 連接電腦USB2.0接口，通過ToupView實現視頻圖像傳輸、處理與捕獲 |
| LAN | 以太網接口，連接路由器/交換機，通過ToupView實現視頻圖像的網絡傳輸 |
| ON/OFF | 電源開/關 |
| LED | LED狀態指示燈 |
| SD | 符合SDIO3.0規范，用于捕獲視頻與圖像的存儲（HDMI輸出情況下） |
| DC12V3A | DC12V3A電源輸入 |
| 軟件功能（XFCAMView） | |
| UI操作 | 通過USB鼠標實現對XFCAMView的操控 |
| 圖像捕獲 | 8M（3840x2160）JPEG或者TIFF格式，存儲設備有SD卡或者U盤（SD卡優先） |
| 視頻錄像 |
視頻格式：MP4封裝H264/H265編碼的8M(3840x2160)視頻文件
存儲幀率：30fps |
| 相機控制面板功能 | 包括曝光、增益、白平衡、顏色調整、銳度與去噪控制 |
| 測量工具條 | 包括校準、幾何量測量以及測量參數導出等功能 |
| 綜合控制工具條 | 包括縮放、鏡像、彩色轉灰度、比較、凍結、網格線、疊加、自動對焦、照明光源亮度控制、瀏覽、設置、相機信息查詢等功能 |
| 自動對焦控制面板 | 包括變倍控制、自動對焦、單次對焦、手動對焦、復位等功能 |
| USB/ETH/WiFi輸出情況下的ToupView/ToupLite軟件功能與環境 | |
| 白平衡 | 經典自動、手動以及ROI白平衡 |
| 顏色技術 | Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術 |
| 捕獲/控制SDK | Windows/Linux/macOS/Android 多平臺(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc) |
| 記錄機制 | 靜態圖像或視頻 |
| PC基本要求 | CPU：Intel Core2 2.8GHz或更高 |
| 內存:4GB或更多 | |
|
USB接口：USB2.0接口或更高
以太網接口：RJ45以大網接口 |
|
| 顯示器：19”或更大 | |
| CD-ROM | |
| 工作環境 | |
| 工作溫度（攝氏度） | -10~ 50 |
| 貯存溫度（攝氏度） | -20~ 60 |
| 工作濕度 | 30~80%RH |
| 保存濕度 | 10~60%RH |
| 尺寸 | |
| 長度x寬度x高度 | 80mm x 80mm x 122mm |
| 運輸重量 | 0.75kg |
AFDM鏡頭模塊
| 型號 | 工作距離 | 變倍范圍 | MTF(lp/mm) | 畸變 | FOV@1X(mm) | FOV@18X(mm) |
|---|---|---|---|---|---|---|
| EMZO-18XA-250 | 205-255 | 0.021X~0.39X | 160 | 0.5% | 255x145 | 14.2x8 |
1X同18X是我們特別定義的是歸化倍率，僅用于表示最低同最高倍率的相對關系。這里的歸化1X=0.021/0.021; 18X=0.39/0.021;
AFDM照明模塊
| Order Code | LED | Power | Inner Dia.(mm) | Out Dia.(mm) |
|---|---|---|---|---|
| DRL-5076A-NPC | 8 CREE xpes | 3V/3A | 50 | 76 |
DRL: LED 無線LED 環形光源; NPC: 無電源線
支持外接照明模塊如AALRL
AFDM412 廣泛適用于工業檢測，醫學觀察，教學科研，自動化系統等領域。
應用實例

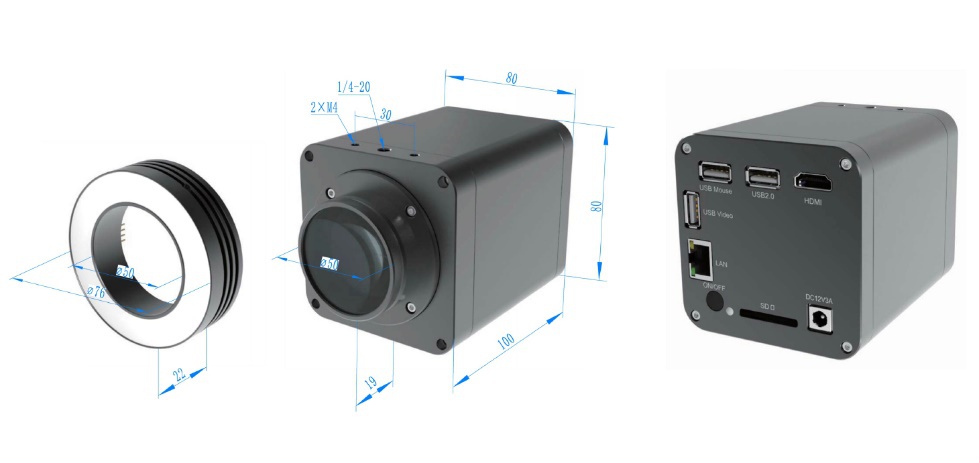

AFDM412整體尺寸
| 標準裝箱清單 | ||
|---|---|---|
| A | 相機包裝盒規格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒) | |
| B | AFDM412一臺 | |
| C | HDMI線 | |
| D | USB接口鼠標 | |
| E |
電源適配器:
輸入: AC 100~240V
|
美標： 型號: HKA03612030-7K : UL/CE/FCC （配美標AC電源線） 歐標： 型號: HKA03612030-7K : UL/CE/FCC （配歐標AC電源線） EMI 標準: FCC Part 15 Subpart B EMS 標準: EN61000-4-2,3,4,5,6 |
| F | USB2.0 A公A公鍍金頭數據線/2.0m | |
| G | CD (驅動與應用程序，?12cm)/U盤 | |
| 可選附件 | ||
| H | 網線 | |
| I | LED環形光源(DRL-5076A-NPC)或AALRL-200-7650（未給出） | |
| J | U盤 | |
| K | USB接口無線網卡適配器（WLAN模式下，需要USB WLAN適配器才能操作相機），不同的型號，外形會有所不同 | |
| L | SD卡(16G) | |
| M | 測微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
暗電流
1/2.8"(5.57x3.13)
30@3840x2160(NETWORK)
30@3840x2160(USB)
