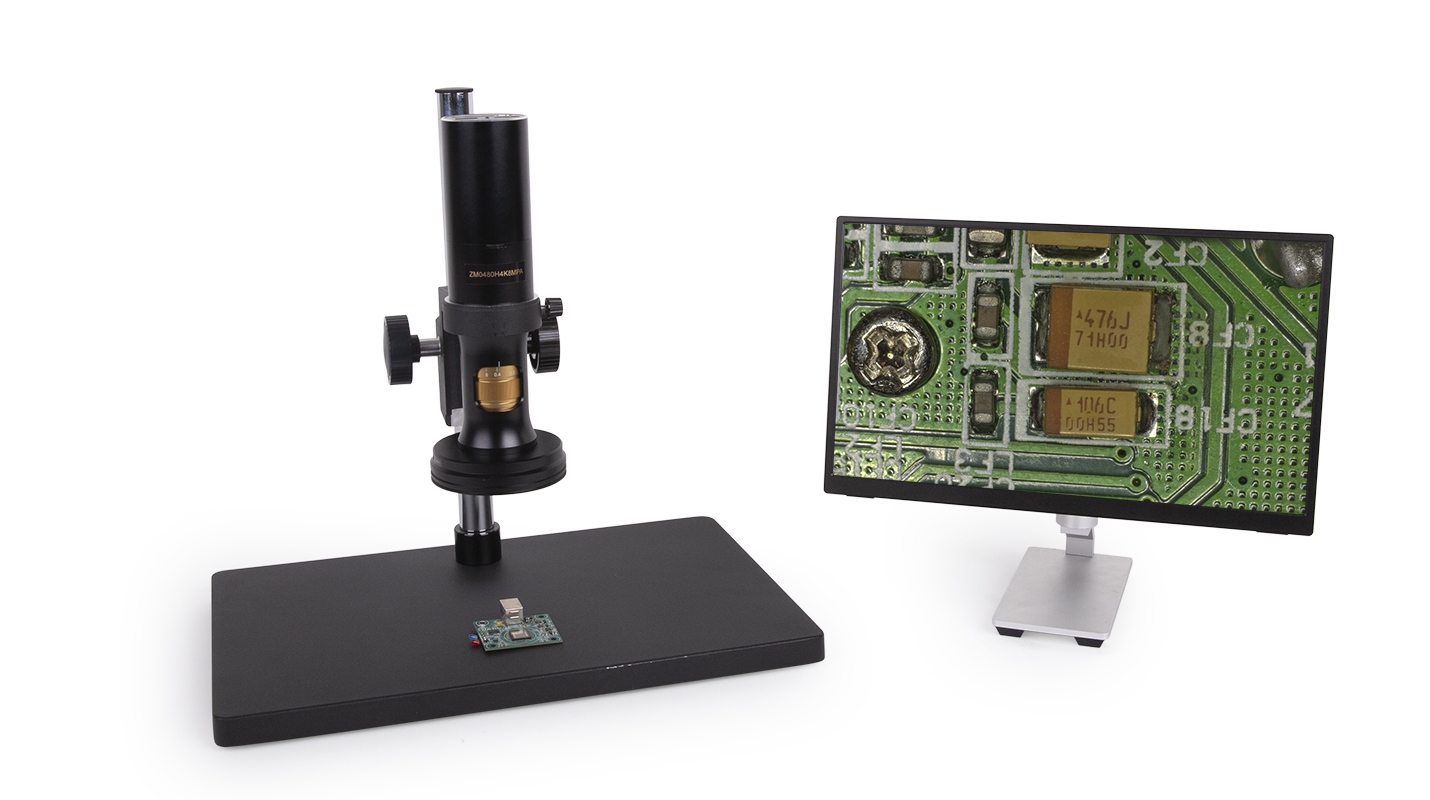

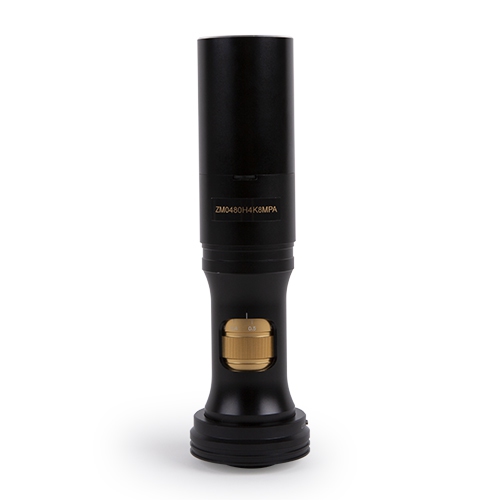

ZM0480H4K8MPA 連續變倍HDMI接口數碼顯微一體機如圖所示，由20x連續變倍鏡頭主體TZM0480-W3100-TV3050（標準配置），H4K8MPA HDMI相機，LED環形光源ZM0756DRL-NPC(可換同軸光源)組成。H4K8MPA模塊不需要電腦即可直接完成視頻與圖像的采集，照明光源模塊無需外接電源，直接通過光學連續變倍物鏡主體連接到H4K8MPA模塊。

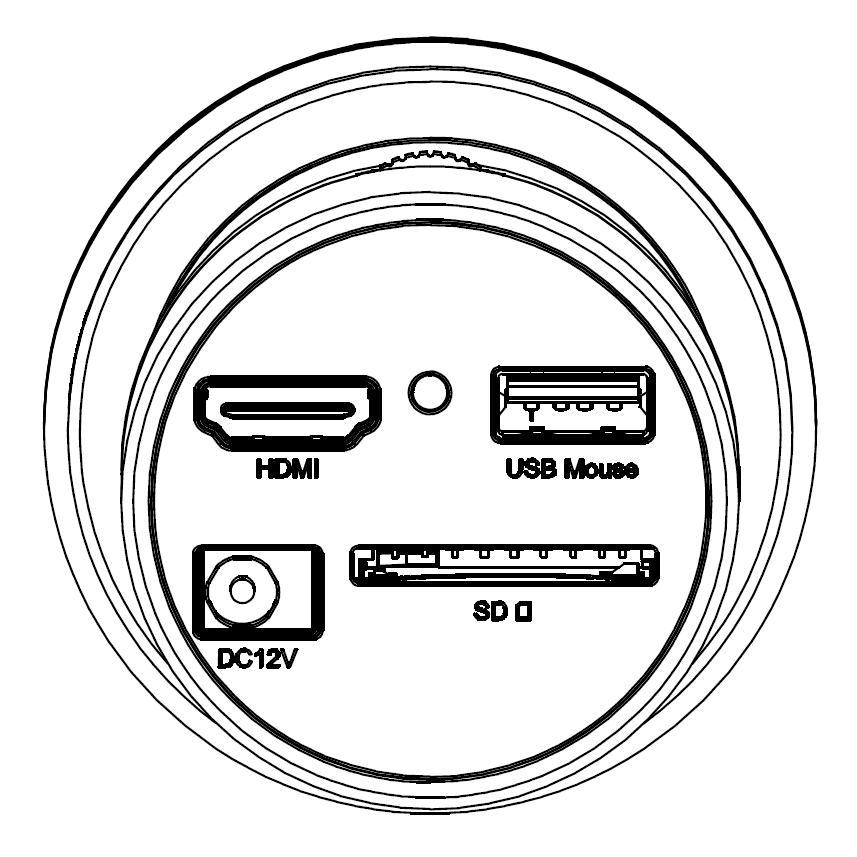

ZM0480H4K8MPA后面板接口
|
HDMI接口數碼相機模塊 |
|
|---|---|
|
物理接口與按鍵 |
功能描述 |
|
HDMI |
符合HDMI1.4標準。 用于標準FHD顯示器的4K 或1080P格式視頻輸出； |
|
LED |
LED狀態指示燈； |
|
USB Mouse |
USB鼠標接口，用于內置XCamView軟件的控制； |
|
DC12V |
12V/1A電源插孔； |
|
SD |
符合SDIO3.0規范，用于捕獲視頻與圖像的存貯； |
|
相機硬件 |
功能描述 |
|
HDMI接口 |
支持HDMI1.4 協議；30fps@4K/30fps@1080P； |
|
H4K8MPA相機 |
H4K8MPA，與光學連續變倍物鏡主體集成在一起 |
|
傳感器 |
Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸為1.45x1.45um |
|
G光靈敏度/暗電流/
|
300mv with 1/30s 0.13mv with 1/30s /NA/NA/NA |
|
FPS/分辨率 |
30@3840*2160 (HDMI) |
|
曝光時間 |
0.04~1000ms |
|
軟件 |
功能描述 |
|
視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件;
|
|
圖片捕獲 |
8M (3840*2160) JPEG 格式，選擇SD卡存儲; |
|
測量信息存儲 |
捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。 |
|
ISP功能 |
支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。 |
|
圖像輔助功能 |
放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能。 |
|
將相機各參數恢復為出廠設置 |
將相機各參數恢復為出廠設置。 |
|
多語言支持 |
英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語等多種語言。 |
|
照明模塊 |
|
|
環形光源 |
亮度可調LED照明環形光源（無線）（ TZM0756DRL-NPC） |
|
環形偏振光源 |
亮度可調的LED照明環形偏振光源（無線），（TZM0756DRPL-NPC） |
|
同軸照明光源 |
亮度可調的LED照明同軸光源（無線），同軸光適配器TZM0756CL_NPC |
|
供電方式 |
集成式供電，從此再無電源線纏繞煩惱，樣品觀察更加自如 |
|
安裝方式 |
快速秒級吸合式安裝，方便簡單 |
|
亮度調節 |
通過3向多功能調節撥輪以及軟件界面實現硬件與軟件同步光強調節，揮灑自如 |
應用實例
電路板上的元器件
LED發光面

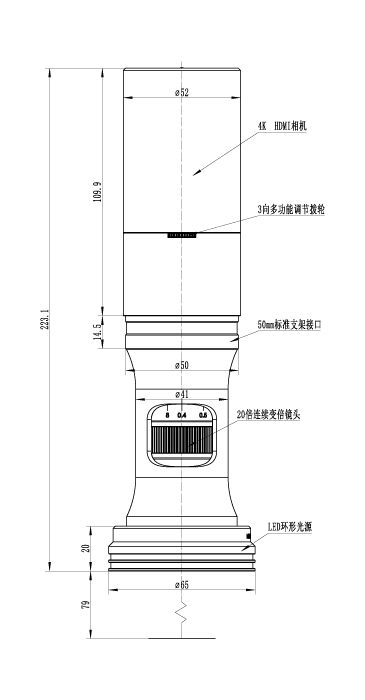

外觀尺寸
|
標準裝箱清單 |
|||
|---|---|---|---|
|
A |
相機包裝盒規格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) |
||
|
B |
連續變倍HDMI接口數碼顯微一體機一臺( ZM0480H4K8MPA ) |
||
|
C |
無線LED 環形光源(ZM0756DRL-NPC) |
||
|
D |
HDMI 線 |
||
|
E |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A |
美標: 型號: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC |
|
|
歐標: 型號: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC |
|||
|
F |
USB 鼠標/USB 無線鼠標 |
||
|
可選附件 |
|||
|
G |
無線LED 偏振環形光源(ZM0756DRPL-NPC) |
||
|
H |
無線LED同軸光源照明器（ZM0756CL-NPC） |
||
|
I |
SD 卡(4G 或者 8G) |
||
|
J |
一分二電源分束線 |
||
|
K |
其他輔助物鏡（未示出） |
||
TZM0480-W3100-TV3050連續變倍單筒主體標準配置參數
光學參數
光學主體
TZM0480-W3100-TV3050連續變倍主體，0.4X-8.0X變倍范圍
工作距離
86mm-174mm（由輔助物鏡決定）
數值孔徑NA
0.01-0.12（使用W3100，1x輔助物鏡）
分辨率
27.5um-2.3um（使用1x輔助物鏡）
視場
1.6mm-63.9mm
可選物鏡
0.50x，0.75x，1.00x（可根據需要選擇）
可選其他物鏡
可選商業無限遠顯微鏡用物鏡（生物顯微物鏡與金相顯微物鏡均可）
主體尺寸
223mm x 52mm
支架接口
標準50mm
ZM0480H4K8MPA 可選輔助物鏡W3xxx的光學參數
輔助物鏡
參數
TV鏡頭0.5X(1/2.8"傳感器)TV3050
低倍
高倍
W3100，1.0X(86mm WD)
倍率
0.20x-4.00x
線視場
31.95mm
1.60mm
NA
0.010
0.112
W3050，0.5X(174mm WD)
倍率
0.10x-2.00x
線視場
63.90mm
3.20mm
NA
0.005
0.056
W3075，0.75X(115mm WD)
倍率
0.15x-3.00x
線視場
42.60mm
2.13mm
NA
0.008
0.084
備注
當使用同軸光照明時，低放大倍率可能會產生漸暈。
當使用無限遠顯微物鏡作為輔助物鏡（可能需要顯微物鏡適配器）時，TZM0480的放大倍率、視場角和NA值由顯微物鏡的參數決定。
WD：工作距離（Working Distance）；
NA：數值孔徑（Numerical Aperture）；
