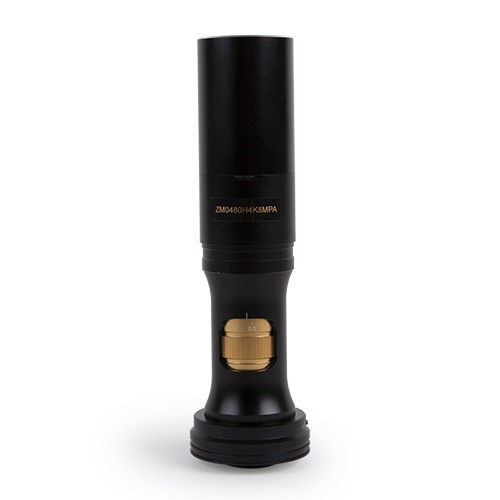

ZM0756H4K8MPA 連續變倍HDMI接口數碼顯微一體機如圖所示，由8x連續變倍鏡頭主體TZM0756-W100-TV050（標準配置），H4K8MPA HDMI相機，LED環形光源ZM0756DRL-NPC(可換同軸光源)組成。
H4K8MPA模塊不需要電腦即可直接完成視頻與圖像的采集，照明光源模塊無需外接電源，直接通過光學連續變倍物鏡主體連接到H4K8MPA模塊。

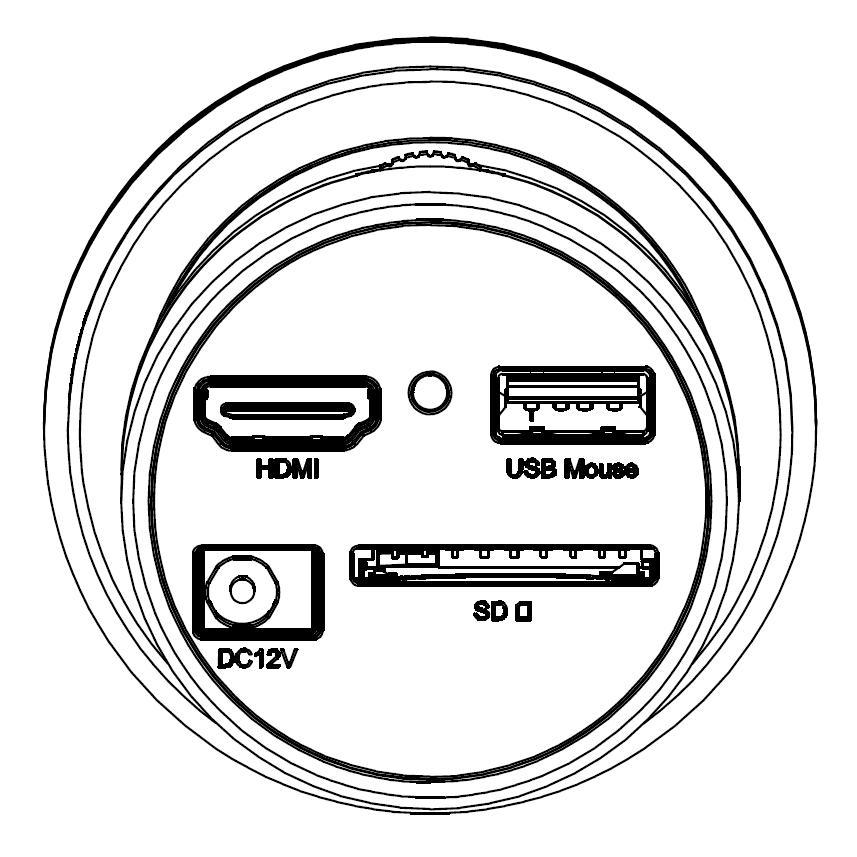

ZM0756H4K8MPA后面板接口
| HDMI接口數碼相機模塊 | |
|---|---|
| 物理接口與按鍵 | 功能描述 |
| HDMI | 符合HDMI1.4標準。 用于標準FHD顯示器的4K 或1080P格式視頻輸出； |
| LED | LED狀態指示燈； |
| USB Mouse | USB鼠標接口，用于內置XCamView軟件的控制； |
| DC12V | 12V/1A電源插孔； |
| SD | 符合SDIO3.0規范，用于捕獲視頻與圖像的存貯； |
| 相機硬件 | 功能描述 |
| HDMI接口 | 支持HDMI1.4 協議；30fps@4K/30fps@1080P； |
| H4K8MPA相機 | H4K8MPA，與光學連續變倍物鏡主體集成在一起 |
| 傳感器 | Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸為1.45x1.45μm |
|
G光靈敏度/暗電流/ 動態范圍/SNR |
300mv with 1/30s 0.13mv with 1/30s /NA/NA/NA |
| FPS/分辨率 | 30@3840x2160 (HDMI) |
| 曝光時間 | 0.04~1000ms |
| 軟件 | 功能描述 |
| 視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的8M(3840x2160)視頻文件; 存儲幀率：30fps (與SD 卡性能有關); |
| 圖片捕獲 | 8M (3840x2160) JPEG 格式，選擇SD卡存儲; |
| 測量信息存儲 | 捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。 |
| ISP功能 | 支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。 |
| 圖像輔助功能 | 放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能 |
| 將相機各參數恢復為出廠設置 | 將相機各參數恢復為出廠設置 |
| 多語言支持 | 英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語等多種語言 |
| 照明模塊 | |
| 環形光源 | 亮度可調LED照明環形光源（無線）（ TZM0756DRL-NPC） |
| 環形偏振光源 | 亮度可調的LED照明環形偏振光源（無線），（TZM0756DRPL-NPC） |
| 同軸照明光源 | 亮度可調的LED照明同軸光源（無線），同軸光適配器TZM0756CL_NPC |
| 供電方式 | 集成式供電，從此再無電源線纏繞煩惱，樣品觀察更加自如 |
| 安裝方式 | 快速秒級吸合式安裝，方便簡單 |
| 亮度調節 | 通過3向多功能調節撥輪以及軟件界面實現硬件與軟件同步光強調節，揮灑自如 |
應用實例

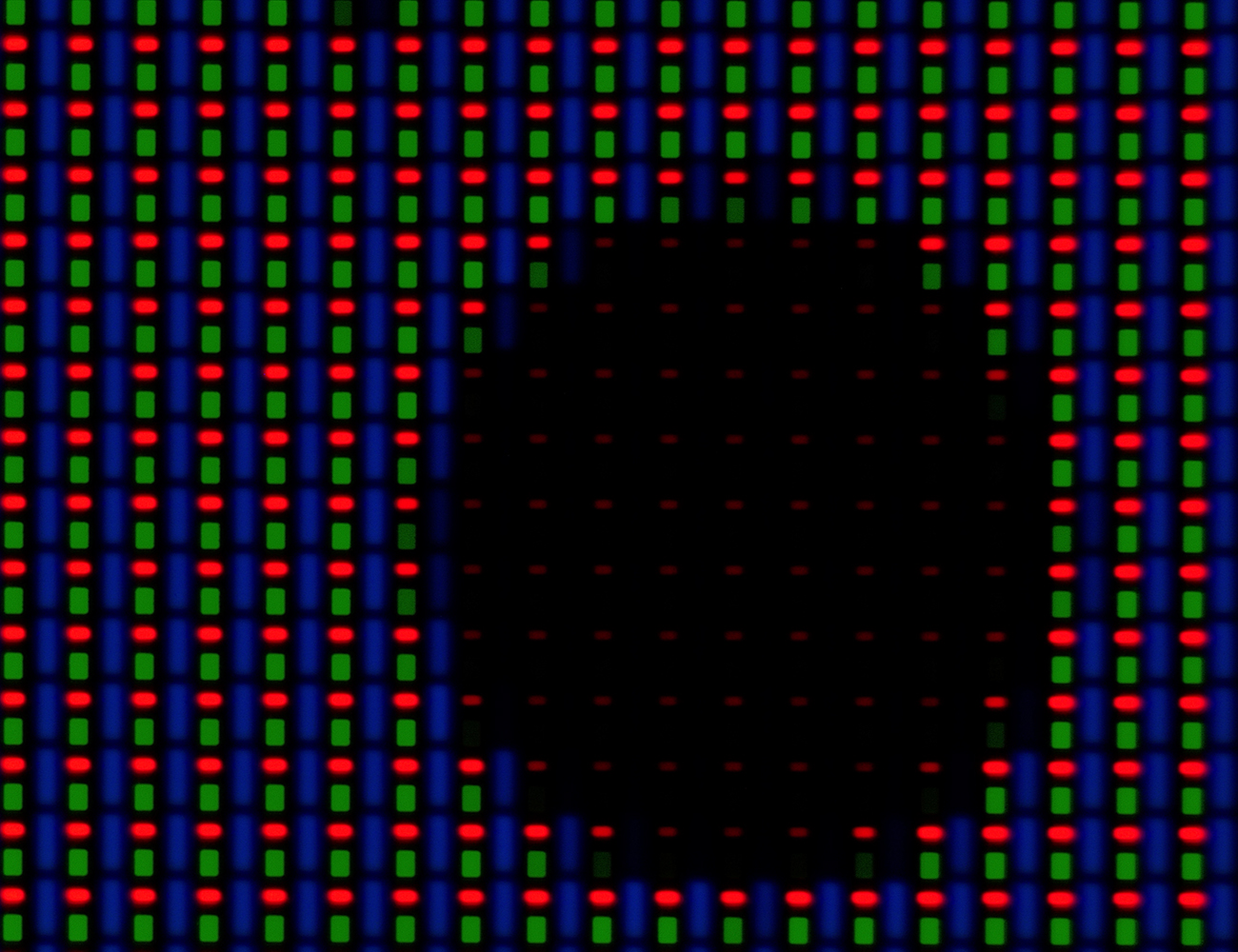

5.6x時捕獲的IWatch 顯示屏像素圖像
電路板上的CCD芯片

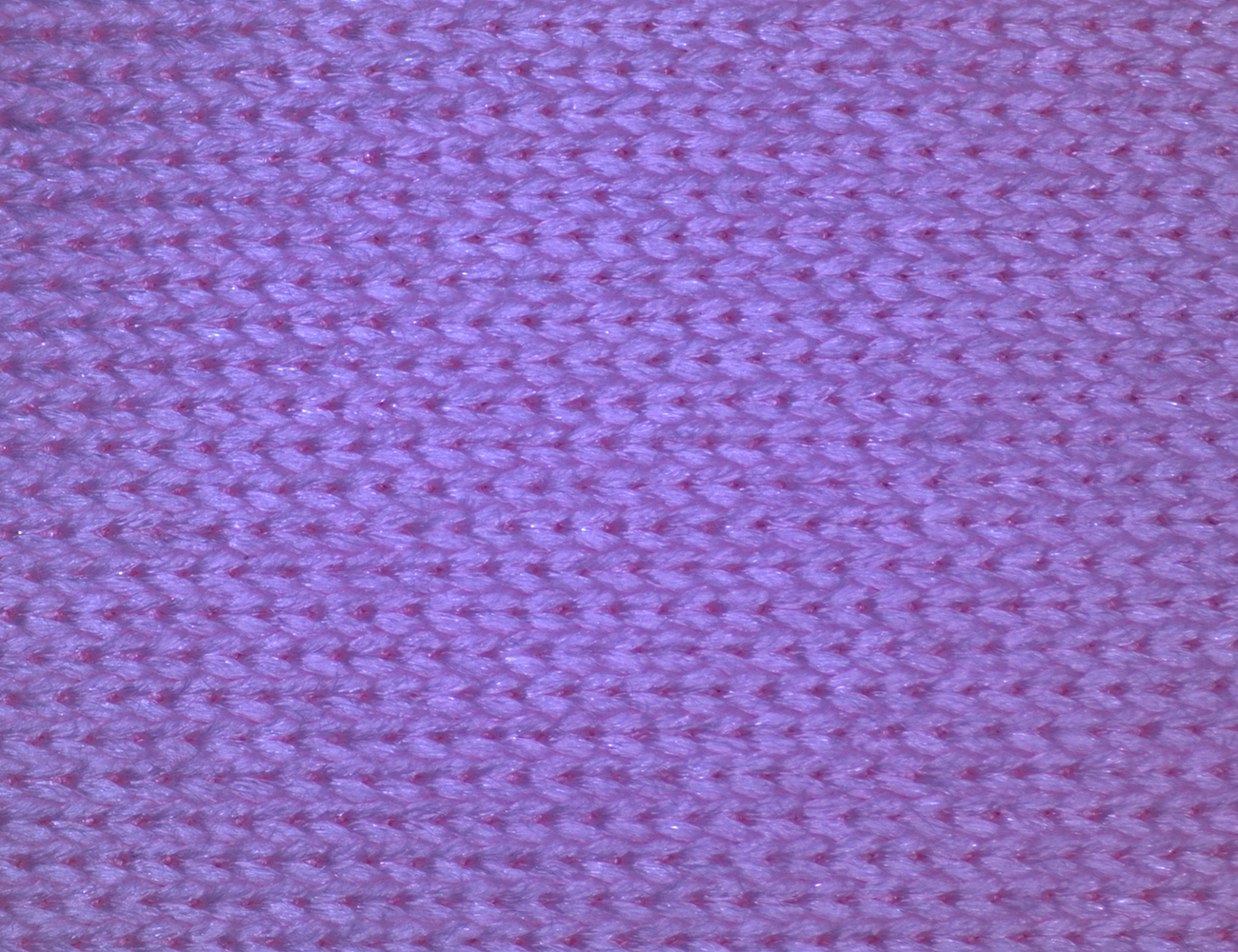

織物

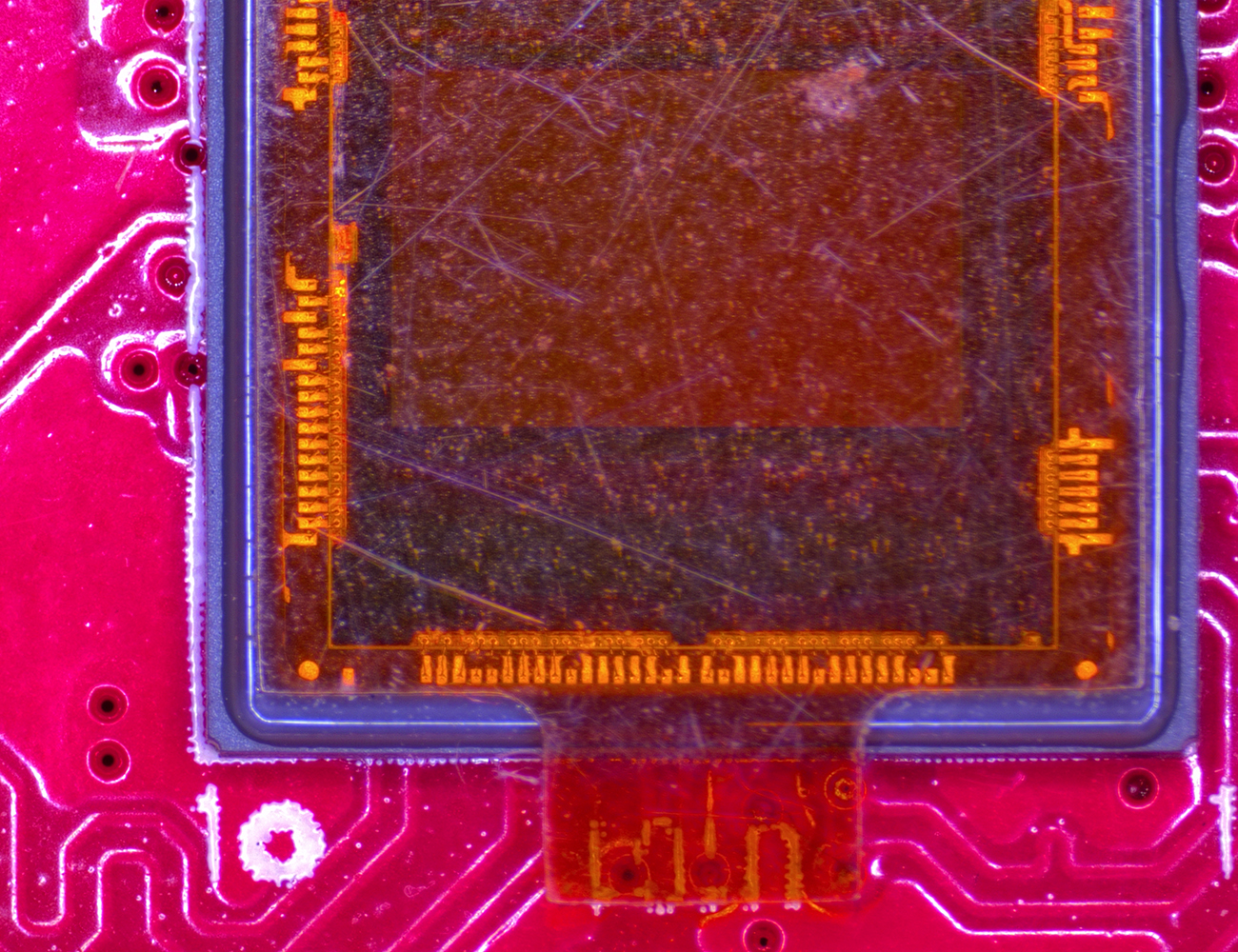

CMOS芯片

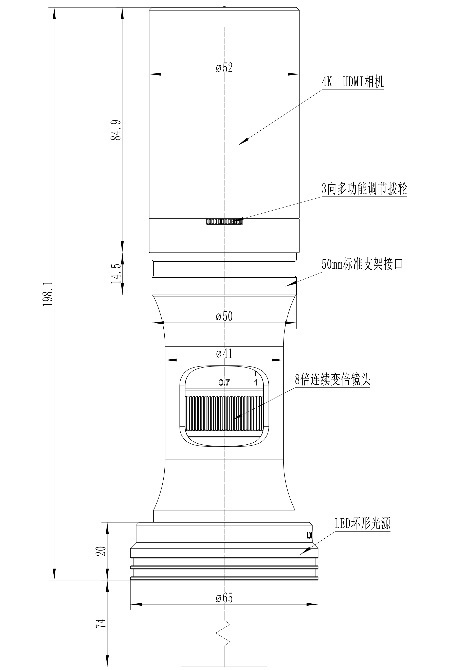

外觀尺寸
| 裝箱清單 | |||
|---|---|---|---|
| A | 相機包裝盒規格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) | ||
| B | 連續變倍HDMI接口數碼顯微一體機一臺( ZM0756H4K8MPA ) | ||
| C | 無線LED 環形光源(ZM0756DRL-NPC) | ||
| D | HDMI線 | ||
| E | 電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A | 美標 : 型號: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC | |
| 歐標 : 型號: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC | |||
| F | USB 鼠標/USB 無線鼠標 | ||
| 可選附件 | |||
| G | 無線LED 偏振環形光源(ZM0756DRPL-NPC) | ||
| H | 無線LED同軸光源照明器（ZM0756CL-NPC） | ||
| I | SD 卡(4G 或者 8G) | ||
| J | 一分二電源分束線 | ||
| K | 其他輔助物鏡（未示出） | ||
TZM0756-W100-TV50連續變倍單筒主體標準配置參數
ZM0756H4K8MPA 可選輔助物鏡Wxxx的光學參數
當使用同軸光照明時，低放大倍率可能會產生漸暈。
當使用無限遠顯微物鏡作為輔助物鏡（可能需要顯微物鏡適配器）時，TZM0756的放大倍率、視場角和NA值由顯微物鏡的參數決定。
