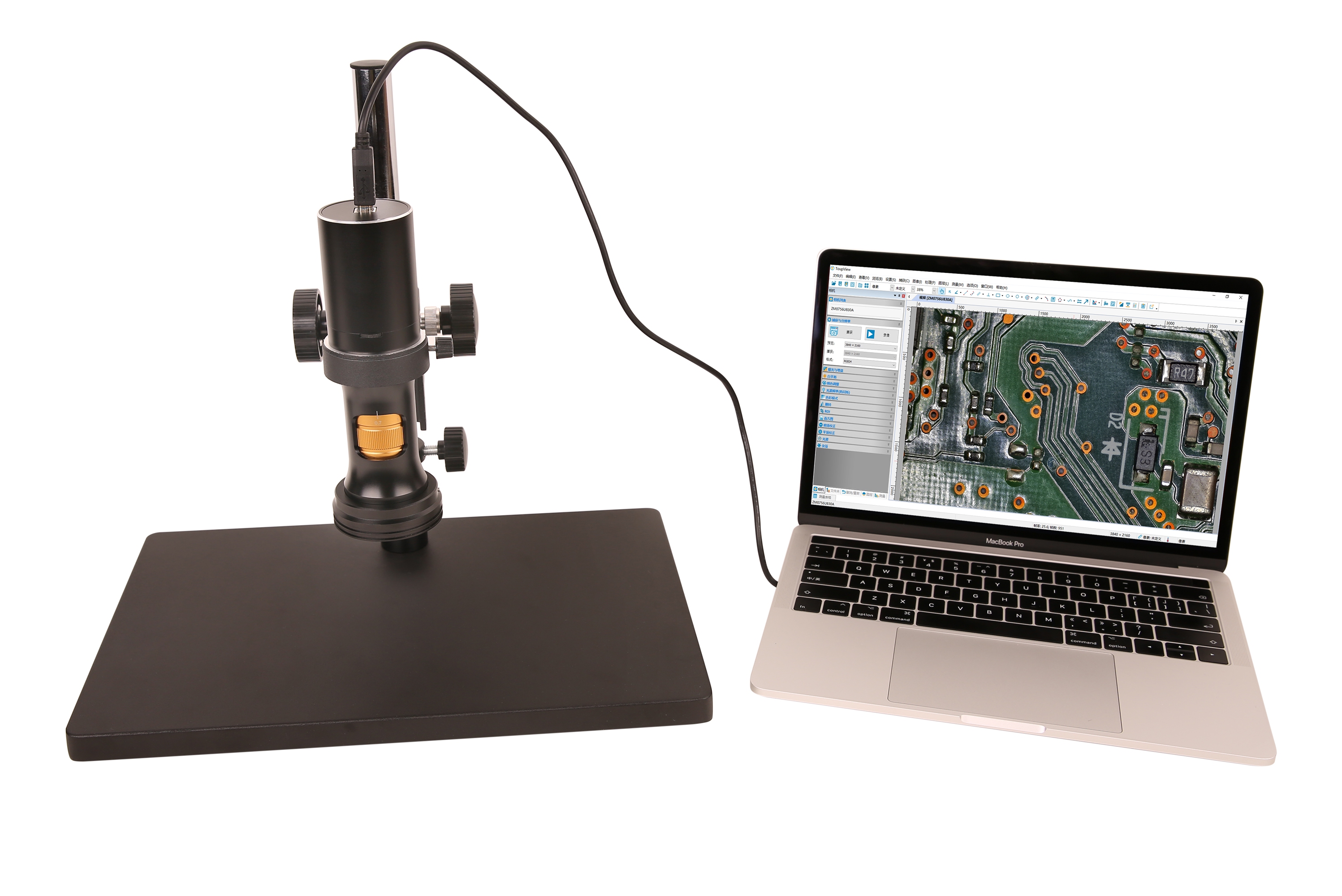

ZM0756U 系列連續變倍USB接口數碼顯微一體機如圖所示，由8x連續變倍鏡頭主體TZM0756-W100-TV050（標準配置），USB接口相機，LED環形光源TZM0756DRL-NPC (可換同軸光源)組成。USB接口的相機模塊通過USB接口連接電腦即可直接完成視頻與圖像的采集，照明光源模塊無需外接電源，直接通過光學連續變倍物鏡主體連接到USB接口相機模塊。
ZM0756U 系列將連續變倍單筒顯微鏡、USB接口相機，LED照明光源有機地集成為一體，無需選型同安裝，將 ZM0756U 系列連接到電腦的USB接口即可直接使用。
ZM0756U 系列滿足現代電子設備、半導體、激光、LED、LCD、工業在線檢測和生物等領域的數碼成像觀察、檢驗和測量。
目前 ZM0756U 系列連續變倍USB接口數碼顯微一體機型號如下表所示。
ZM0756U系列連續變倍單筒主體TZM0756-W100-TV050標準配置參數
| 光學參數 | |
| 光學主體 | TZM0756-W100-TV050連續變倍主體，TZM0756主體變倍范圍為0.7X-5.6X |
| 工作距離 | 37.5mm-160mm（由輔助物鏡決定） |
| 數值孔徑NA | 0.018-0.092（使用W100，1x輔助物鏡） |
| 分辨率 | 18.6μm-3.65μm（使用1x輔助物鏡） |
| 視場 | 0.99mm-34.28mm |
| 可選物鏡 | 0.50x，0.75x，1.00x，1.50x，2.00x（可根據需要選擇） |
| 可選其他物鏡 | 可選商業無限遠顯微鏡用物鏡（生物顯微物鏡與金相顯微物鏡均可） |
| 主體尺寸 | 188mm x 52mm |
| 支架接口 | 標準50mm |
ZM0756U系列可選輔助物鏡Wxxx的光學參數
| 輔助物鏡 | 參數 | TV鏡頭0.5X(1/3"傳感器)TV050 | |
|---|---|---|---|
| 低倍 | 高倍 | ||
| W100，1.0X(80mm WD) | 倍率 | 0.35X~2.80X | |
| 線視場 | 17.14mm | 2.14mm | |
| NA | 0.018 | 0.092 | |
| W050，0.5X(160mm WD) | 倍率 | 0.18X~1.40X | |
| 線視場 | 34.28mm | 4.28mm | |
| NA | 0.009 | 0.046 | |
| W075，0.75X(105mm WD) | 倍率 | 0.26X~2.10X | |
| 線視場 | 20.81mm | 2.86mm | |
| NA | 0.013 | 0.069 | |
| W150，1.5X(51.5mm WD) | 倍率 | 0.53X~4.20X | |
| 線視場 | 11.43mm | 1.43mm | |
| NA | 0.026 | 0.138 | |
| W200，2.0X(37.5mm WD) | 倍率 | 0.70X~5.60X | |
| 線視場 | 8.57mm | 1.07mm | |
| NA | 0.035 | 0.182 | |
| 備注 |
當使用同軸光照明時，低放大倍率可能會產生漸暈。 當使用無限遠顯微物鏡作為輔助物鏡（可能需要顯微物鏡適配器）時，TZM0756的放大倍率、視場角和NA值由顯微物鏡的參數決定。 |
||
ZM0756U后面板接口

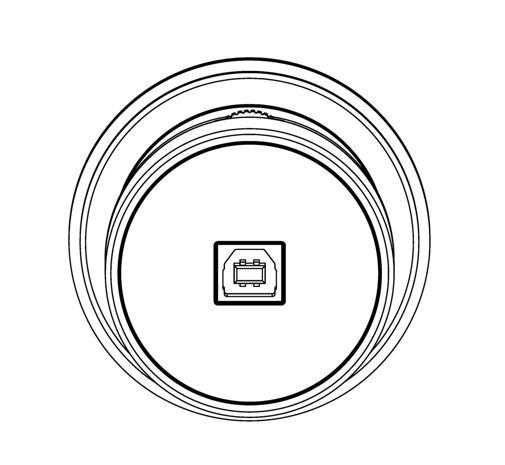

ZM0756U系列連續變倍USB接口數碼顯微一體機后面板接口
| 型號 | 傳感器型號與尺寸 | 像素(μm) |
G光靈敏度
動態范圍 SN比 |
FPS/分辨率 | 采樣平均 | 曝光時間 |
|---|---|---|---|---|---|---|
| U830A |
8.3M/IMX415(C)
1/2.8“ (5.57x3.13) |
1.45x1.45 |
300mV
70dB 44dB |
30@3840x2160
30@1920x1080 30@1280x720 30@960x540 |
1x1
1x1 1x1 |
0.1-2000 ms |
| U510A |
5.1M/IMX335(C)
1/2.8“ (5.18x3.89) |
2.0x2.0 |
505mV
70dB 43dB |
26@2592x1944
26@1280x960 26@640x480 |
1x1
1x1 1x1 |
0.1-2000 ms |
| HDMI接口數碼相機模塊 | |
|---|---|
| 物理接口與按鍵 | 功能描述 |
| HDMI | 符合HDMI1.4標準。 用于標準FHD顯示器的1080P格式視頻輸出； |
| LED | LED狀態指示燈； |
| USB Mouse | USB鼠標接口，用于內置XCamView軟件的控制； |
| DC12V | 12V/1A電源插孔； |
| SD | 符合SDIO3.0規范，用于捕獲視頻與圖像的存貯； |
| 相機硬件 | 功能描述 |
| HDMI接口 | 支持HDMI1.4 協議；60fps@1080P； |
| HDMI 1080P相機 | H1080PA，與光學連續變倍物鏡主體集成在一起 |
| 傳感器 | Sony IMX307(C)，1/2.8"(5.57x3.13)，像素尺寸為2.9x2.9μm |
|
G光靈敏度/暗電流/ 動態范圍/SNR |
1300mv with 1/30s/NA/NA/NA |
| FPS/分辨率 | 60@1920x1080(HDMI) |
| 曝光時間 | 0.01~1000ms |
| 軟件 | 功能描述 |
| 視頻錄制 |
視頻格式：MP4封裝H264/H265編碼的2M(1920x1080)視頻文件; 存儲幀率：50~60fps (與SD 卡性能有關); |
| 圖片捕獲 | 2M (1920x1080) JPEG 格式，選擇SD卡存儲; |
| 測量信息存儲 | 捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。 |
| ISP功能 | 支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。 |
| 圖像輔助功能 | 放大/縮?。ㄗ畲?0倍數碼放大），鏡像/翻轉，凍結，十字線，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能 |
| 將相機各參數恢復為出廠設置 | 將相機各參數恢復為出廠設置 |
| 多語言支持 | 英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語等多種語言 |
| 照明模塊 | |
| 環形光源 | 亮度可調LED照明環形光源（無線）（ TZM0756DRL-NPC） |
| 環形偏振光源 | 亮度可調的LED照明環形偏振光源（無線），（TZM0756DRPL-NPC） |
| 同軸照明光源 | 亮度可調的LED照明同軸光源（無線），同軸光適配器TZM0756CL_NPC |
| 供電方式 | 集成式供電，從此再無電源線纏繞煩惱，樣品觀察更加自如 |
| 安裝方式 | 快速秒級吸合式安裝，方便簡單 |
| 亮度調節 | 通過3向多功能調節撥輪以及軟件界面實現硬件與軟件同步光強調節，揮灑自如 |
應用實例
電路板

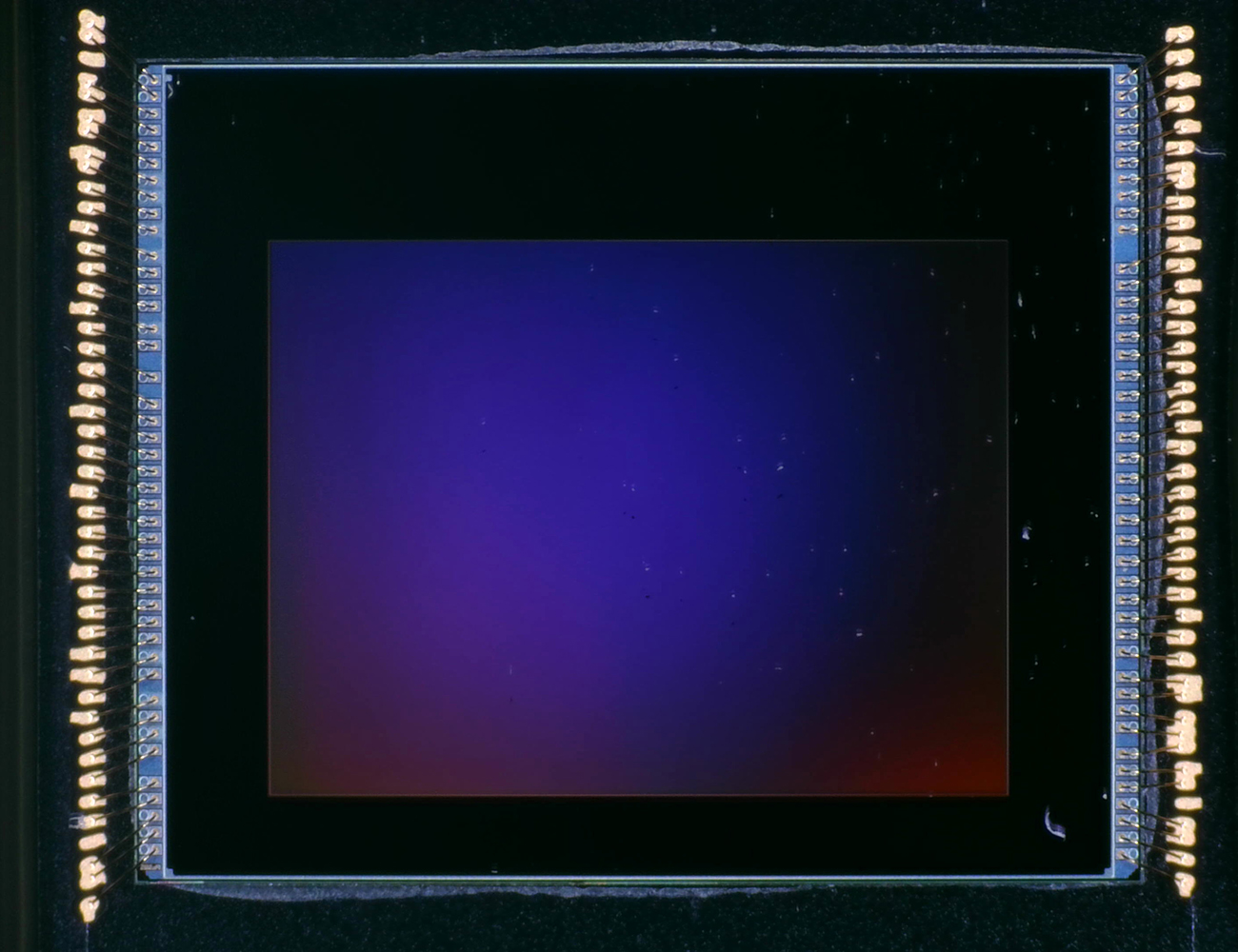

CMOS傳感器芯片
條形碼

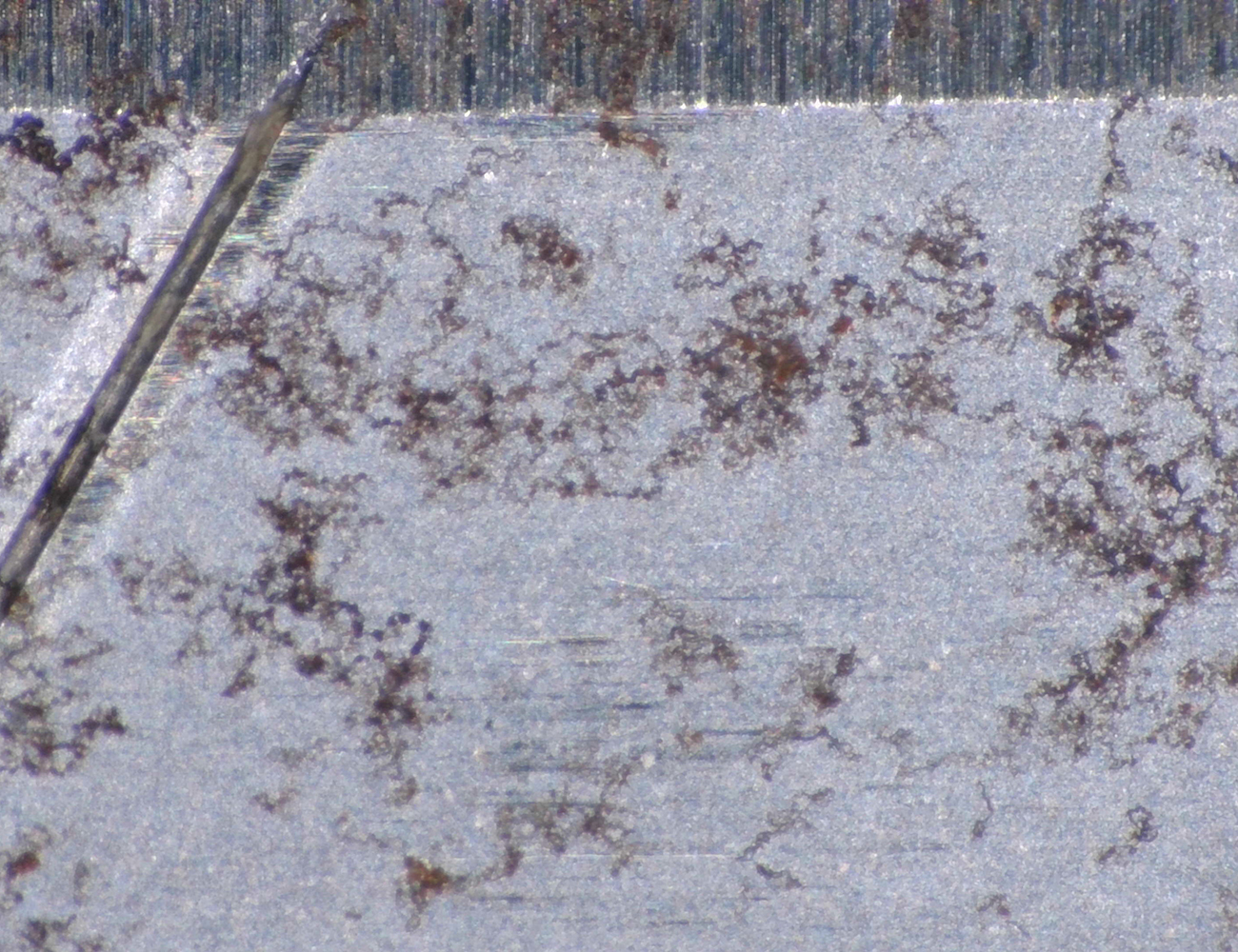

在同軸光照明下捕獲的金屬銹跡

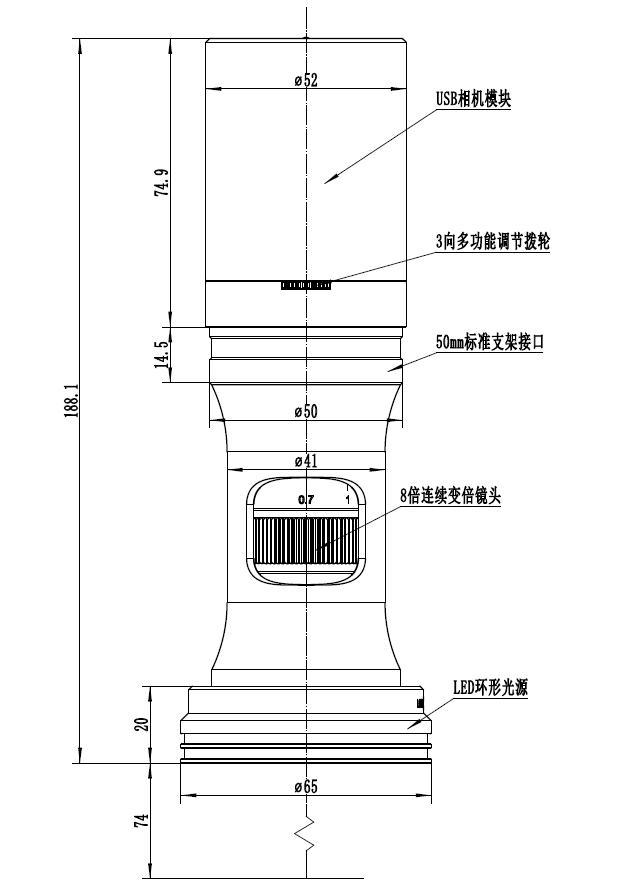

外觀尺寸
| 標準裝箱清單 | |
|---|---|
| A | 相機包裝盒規格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) |
| B | ZM0756U系列 USB接口連續變倍數碼一體機一臺 |
| C | 無線LED 環形光源(ZM0756DRL-NPC) |
| D | USB接口電源適配器 |
| E | 雙A口轉B口USB2線纜（CABLE-USB2-AA-B-L2000） |
| F | CD (驅動與應用程序，?12cm) |
| 可選附件 | |
| H | 無線LED 偏振環形光源(ZM0756DRPL-NPC) |
| G | 無線LED同軸光源照明器（ZM0756CL-NPC） |
| I | 其他輔助物鏡（未示出） |
無線LED 偏振環形光源(ZM0756DRPL-NPC)
無線LED同軸光源照明器（ZM0756CL-NPC）
