IUC系列機器視覺相機

購買/試用/OEM/ODM 請聯系我們

聯系我們資料下載

簡介

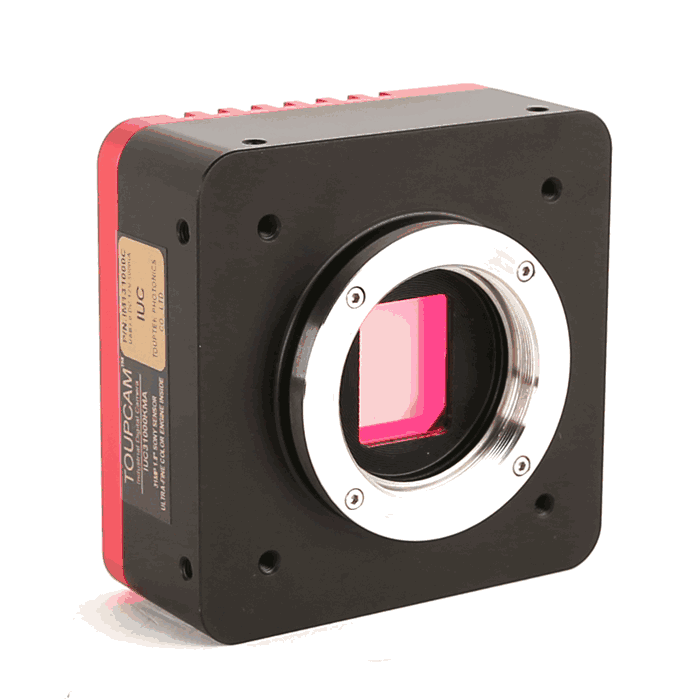

IUC系列機器視覺相機

IUC系列芯片尺寸是APS同全畫幅。主要應用在工業和生命科學領域,分辨率覆蓋1.7M~60M，芯片尺寸橫跨1.1”~2.7”。數據接口支持USB3、CameraLink、10 Gigabit Ethernet。其中的KMA是黑白相機系列，KPA是彩色相機系列，支持外觸發，內置硬件ISP圖像處理引擎，確保色彩還原度與相機速度。

AF版本適配佳能EF卡口鏡頭自動對焦功能。

IUC系列相機的基本特性：

采用Sony / Gpixel / ONSEMI等高品質成像芯片；
支持USB3 / GigE / CameraLink / CXP等多種接口；
內置硬件圖像處理引擎，確保圖像還原度與相機速度；
支持硬觸發、軟觸發、自由運行模式；
支持ROI、翻轉、位深度切換等各類功能；
適應溫度范圍廣、功耗低、性能穩定；
支持固件現場升級；
提供高級視頻與圖像處理應用軟件ToupView，提供Windows/Linux/OSX多平臺SDK，支持原生C/C++，C#/VB.Net，DirectShow，Twain API；
符合CE、FCC、RoHS認證。

相關型號

訂購代碼	傳感器型號與尺寸	像素(μm)	G光靈敏度暗電流	FPS/分辨率	采樣平均	曝光時間
IUC24000KPA	24.0M/IMX410CQK-C(C, RS) 2.7“ (36.02x24.00, Full Frame)	5.94x5.94	572.8mv with 1/30s 0.037mv with 1/30s	15.3@6064x4040(14bit) 41@3024x2012 114@2016x1342	1x1 2x2 3x3	150us~15s
IUC26000KMA	26.0M/IMX571BLR(M, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	870.9mv with 1/30s 0.07mv with 1/30s	14fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC26000KPA	26.0M/IMX571BQR(C, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	14fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC26000KMA-AFU	26.0M/IMX571BLR(M, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	870.9mv with 1/30s 0.07mv with 1/30s	14fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC26000KPA-AFU	26.0M/IMX571BQR(C, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	14fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC31000KMA	31.0M/IMX342LLA(M, GS) 1.8“ (22.3x16.74, APS-C)	3.45x3.45	1830mv with 1/30s 0.15mv with 1/30s	12.0fps@6464×4852 45.9fps@3216×2426	1x1 2x2	31us~15s
IUC31000KPA	31.0M/IMX342LQA(C, GS) 1.8“ (22.3x16.74, APS-C)	3.45x3.45	1146mv with 1/30s 0.15mv with 1/30s	12.0fps@6464×4852 45.9fps@3216×2426	1x1 1x1	31us~15s
IUC60000KMA	60.0M/IMX455ALK (M, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	870.9mv with 1/30s 0.04mv with 1/30s	6.1fps@9568×6380(16bit) 24.6fps@4784×3190 55.8fps@3184×2124 191.0fps@1040×706	1x1 2x2 3x3 9x9	150us~15s
IUC60000KPA	60.0M/IMX455AQK (C, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	6.1fps@9568×6380(16bit) 24.6fps@4784×3190 55.8fps@3184×2124 191.0fps@1040×706	1x1 2x2 3x3 9x9	150us~15s
IUC60000KMA-AFU	60.0M/IMX455ALK (M, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	870.9mv with 1/30s 0.04mv with 1/30s	6.1fps@9568×6380(16bit) 24.6fps@4784×3190 55.8fps@3184×2124 191.0fps@1040×706	1x1 2x2 3x3 9x9	150us~15s
IUC60000KPA-AFU	60.0M/IMX455AQK (C, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	6.1fps@9568×6380(16bit) 24.6fps@4784×3190 55.8fps@3184×2124 191.0fps@1040×706	1x1 2x2 3x3 9x9	150us~15s

*C：彩色；M：黑白；RS：卷簾快門；GS：全局快門；AFU：自動對焦+USB3接口。

訂購代碼	傳感器型號與尺寸	像素(μm)	G光靈敏度暗電流	FPS/分辨率	采樣平均	曝光時間
IUC26000KMA-10G	26.0M/IMX571BLR(M, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	870.9mv with 1/30s 0.07mv with 1/30s	45fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC26000KPA-10G	26.0M/IMX571BQR(C, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	45fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC26000KMA-AF10G	26.0M/IMX571BLR(M, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	870.9mv with 1/30s 0.07mv with 1/30s	45fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC26000KPA-AF10G	26.0M/IMX571BQR(C, RS) 1.8“ (23.48x15.67, APS-C)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	45fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	1x1 2x2 3x3	150us~15s
IUC60000KMA-10G	60.0M/IMX455ALK (M, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	870.9mv with 1/30s 0.04mv with 1/30s	20fps@9568×6380(16bit) 40fps@4784×3190 57.52fps@3184×2124 199.37fps@1040×706	1x1 2x2 3x3 9x9	150us~15s
IUC60000KPA-10G	60.0M/IMX455AQK (C, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	20fps@9568×6380(16bit) 40fps@4784×3190 57.52fps@3184×2124 199.37fps@1040×706	1x1 2x2 3x3 9x9	150us~15s
IUC60000KMA-AF10G	60.0M/IMX455ALK (M, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	870.9mv with 1/30s 0.04mv with 1/30s	20fps@9568×6380(16bit) 40fps@4784×3190 57.52fps@3184×2124 199.37fps@1040×706	1x1 2x2 3x3 9x9	150us~15s
IUC60000KPA-AF10G	60.0M/IMX455AQK (C, RS) 2.7“ (35.96x23.99, Full Frame)	3.76x3.76	484.5mv with 1/30s 0.07mv with 1/30s	20fps@9568×6380(16bit) 40fps@4784×3190 57.52fps@3184×2124 199.37fps@1040×706	1x1 2x2 3x3 9x9	150us~15s

*C：彩色；M：黑白；RS：卷簾快門；GS：全局快門10G：10 Gigabit Ethernet接口；AF10G：自動對焦+10 Gigabit Ethernet接口。

訂購代碼	傳感器型號與尺寸	像素(μm)	G光靈敏度暗電流	FPS/分辨率	采樣平均	曝光時間
IUC1700KMA-CL480	1.7M/IMX425LLJ(M,GS) 1.1“ (14.4x9.9)	9.0x9.0	8100mv with 1/30s 0.3mv with 1/30s	302@1600×1100	1x1	6us~15s

*C：彩色；M：黑白；RS：卷簾快門；GS：全局快門；CL：CamerLink接口。

詳細參數

此處只展示部分，更多可通過頂部“資料下載”查看

型號 參數	IUC1700KMA-CL480
型號 參數	170萬像素 1.1” CMOS CameraLink工業相機
相機
傳感器型號	Sony IMX425LLJ
像元尺寸	9.0 µm x 9.0 µm
靶面尺寸	1.1”
幀率&分辨率	302fps@1600 x 1100
轉換增益	4.97 (e-/ADU)
讀出噪聲	4.76 (e-)
滿井電荷	20.4 (ke-)
動態范圍	72dB
信噪比	43dB
靈敏度	8100mV
暗電流	0.3mV
增益范圍	1-50倍
曝光時間范圍	6µs-15sec
快門模式	全局快門
Binning模式	軟件2x2，3x3，4x4
數據接口	CameraLink
數字IO	1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口
數據格式	8bit / 12bit
一般規范
供電方式	DC12V供電
功耗	<5w
溫度	工作溫度-10~50℃，儲藏溫度-30~70℃
濕度	20%-80%無冷凝
尺寸	88mmx88mmx32.1mm
重量	540g
鏡頭接口	C接口
軟件	完整的SDK開發包/ToupView
平臺和體系結構	Windows 32-bit/Windows RT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64
認證	CE，F(xiàn)CC

型號 參數	IUC24000KPA
型號 參數	2400萬像素 2.7’’(Full Frame) CMOS USB3.0工業相機
相機
傳感器型號	Sony IMX410CQK-C
像元尺寸	5.94 µm x 5.94 µm
靶面尺寸	2.7’’(Full Frame)
幀率&分辨率	15.3fps@6064x4040（14bit） 41fps@3024x2012 114fps@2016x1342
轉換增益	1.2e-(HCG) 6.19e-(LCG)
讀出噪聲	0.58e-(HCG) 4.56e-(LCG)
滿井電荷	19653.77e-(HCG) 101464.01e-(LCG)
動態范圍	84dB (HCG) 84dB (LCG)
信噪比	42.93dB(HCG) 50.06dB(LCG)
靈敏度	572.8mv
暗電流	0.037mv
增益范圍	1-50倍
曝光時間范圍	150us-15sec
快門模式	卷簾快門
Binning模式	硬件2x2，3x3；軟件2x2，3x3，4x4
數據接口	USB3.0（USB3.1 GEN1）
數字IO	1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口
數據格式	8bit / 14bit
一般規范
供電方式	DC12V供電
功耗	<5.0W
溫度	工作溫度-10~50℃，儲藏溫度-30~70℃
濕度	20%-80%無冷凝
尺寸	88mmx88mmx36.3mm
重量	540g
鏡頭接口	M42接口
軟件	完整的SDK開發包/ToupView
平臺和體系結構	Windows 32-bit/Windows RT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64
認證	CE，F(xiàn)CC

型號 參數	IUC60000KPA / IUC60000KPA-AFU	IUC60000KPA-10G / IUC60000KPA-AF10G
	6000萬像素 2.7’’(Full Frame) CMOS USB3.0 / 10GigE工業相機
相機
數據接口	USB3.0	10GigE
傳感器型號	Sony IMX455AQK
像元尺寸	3.76µm x 3.76 µm
靶面尺寸	2.7’’ (Full Frame)
幀率&分辨率	6.1fps@9568x6380(16bit) 24.6fps@4784x3190 55.8fps@3184x2124 191.0@1040x706	20fps@9568x6380(16bit) 40fps@4784x3190 57.52fps@3184x2124 199.37@1040x706
轉換增益	0.79e-(HCG) 1.62e-(LCG)
讀出噪聲	3.51e-(HCG) 5.39e-(LCG)
滿井電荷	51550.45e-(HCG) 87353.34e-(LCG)
動態范圍	83.34dB (HCG) 84.18dB (LCG)
信噪比	47.12dB(HCG) 49.41dB(LCG)
靈敏度	484.5mV
暗電流	0.07mV
增益范圍	1x-50x
曝光時間范圍	150us-15sec
快門模式	卷簾快門
Binning模式	硬件2x2，3x3，9x9；軟件2x2，3x3，9x9
數字IO	1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口
數據格式	8bit / 16bit
一般規范
供電方式	DC12V供電
功耗	<5.5W	TBD
溫度	工作溫度-10~50℃，儲藏溫度-30~70℃
濕度	20%-80%無冷凝
尺寸	88mmx88mmx36.3mm	88mmx88mmx51.3mm
重量	540g
鏡頭接口	M52接口
軟件	完整的SDK開發包/ToupView
平臺和體系結構	Windows 32-bit/Windows RT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64
認證	CE，F(xiàn)CC

相機接口及外觀尺寸

機械尺寸

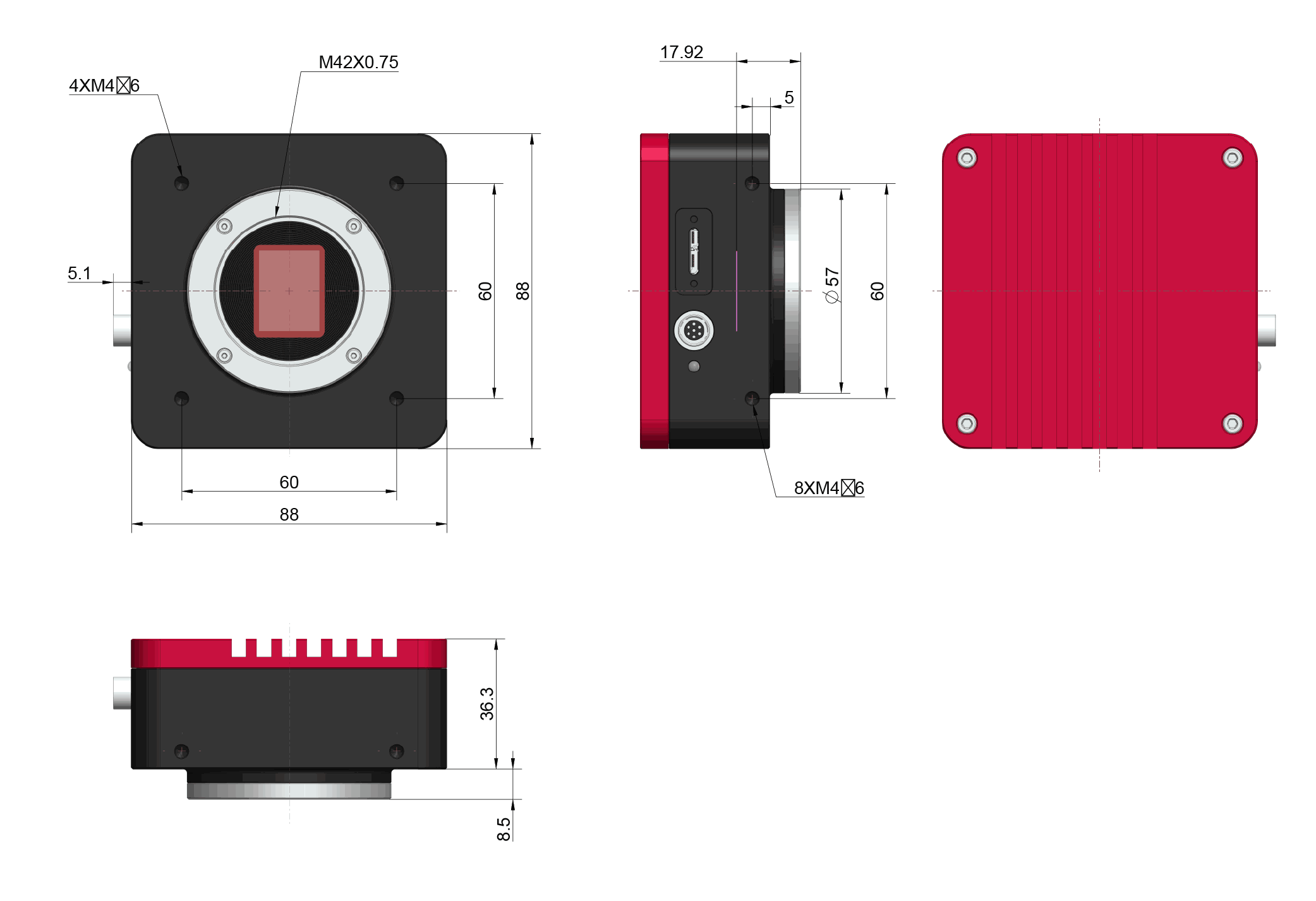

IUC整機尺寸(單位：mm）

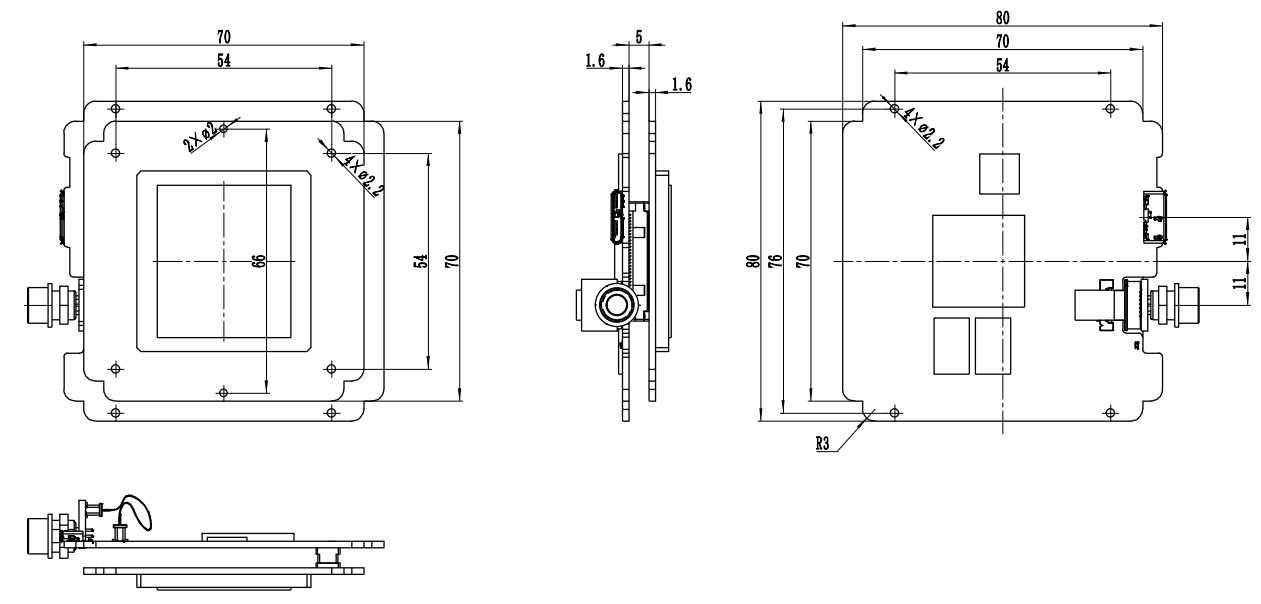

IUC裸板尺寸(單位：mm）

接口介紹

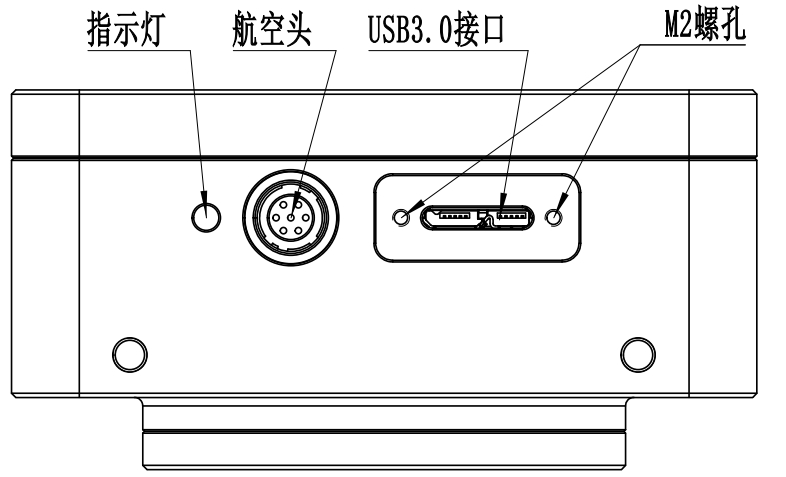

IUC相機接口示意圖

機械尺寸

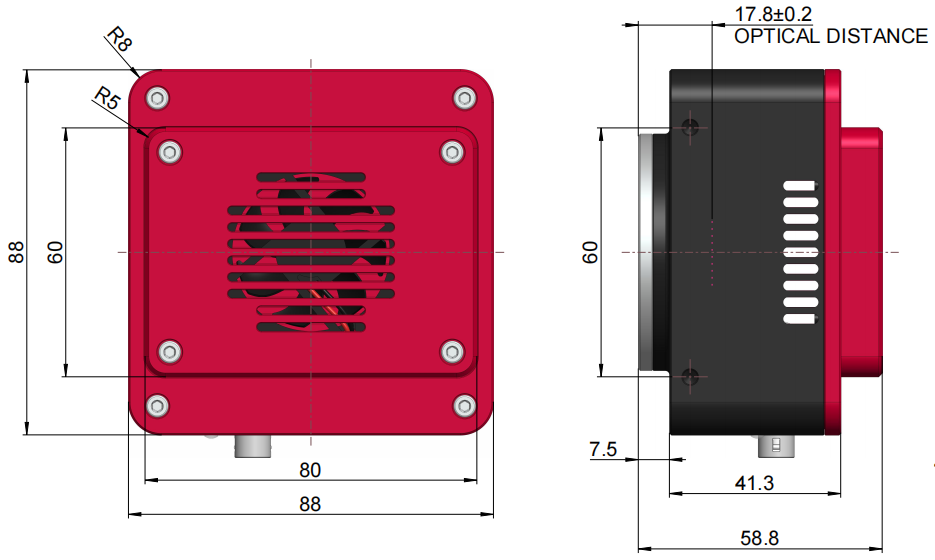

IUC整機尺寸(單位：mm）

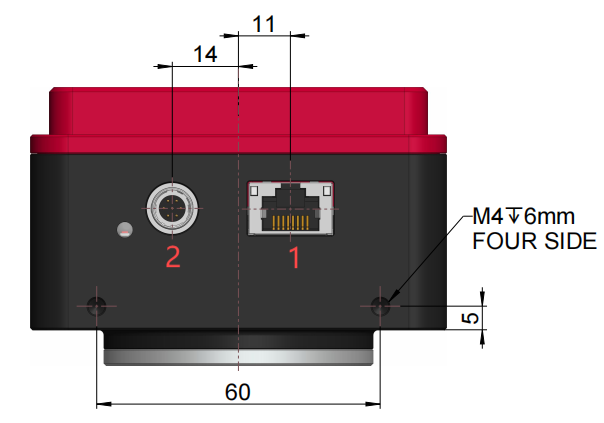

接口介紹

序號	規格
1	10GigE接口
2	Trigger 7PIN接口

機械尺寸

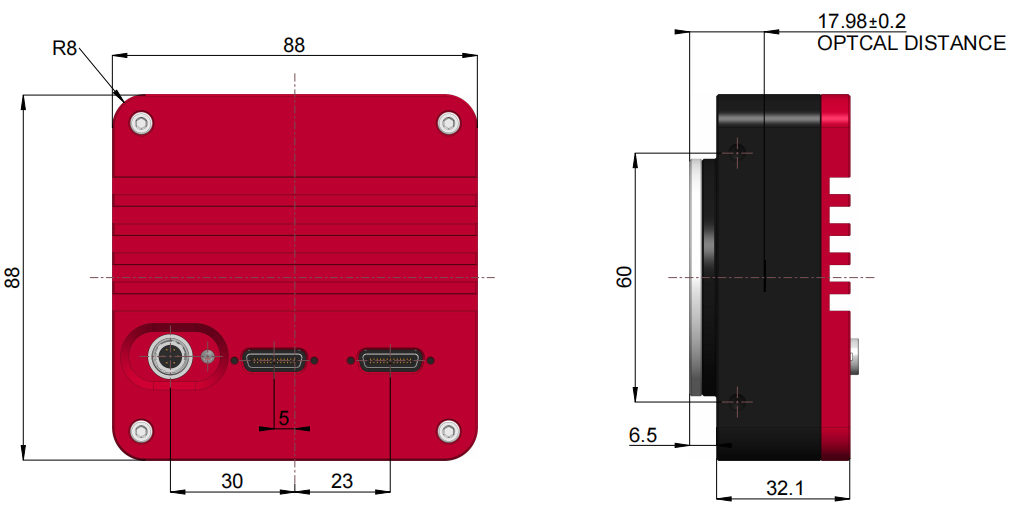

IUC整機尺寸(單位：mm）

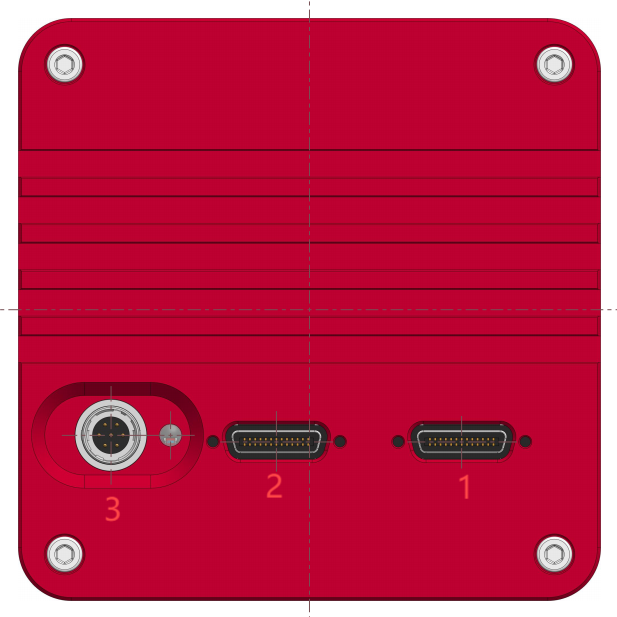

接口介紹

序號	規格
1	CameraLink1
2	CameraLink2
3	Trigger 7PIN接口

電源和IO接口定義

顏色	管腳	信號	信號描述說明
白色	1	GND	非隔離信號及電源地
紅色	2	12V	12VDC電源輸入
藍色	3	OPTO_GND	光耦隔離信號地
黃色	4	DIR_GPIO0	非隔離信號（軟件可配置輸入/輸出）（line2）
黑色	5	DIR_GPIO1	非隔離信號（軟件可配置輸入/輸出）（line3）
綠色	6	OPTO_IN	光耦隔離輸入信號（line0）
粉色	7	OPTO_OUT	光耦隔離輸出信號（line1）

裝箱清單

序號	配件名稱	數量	說明
1	相機整機	1	本手冊所指相機
2	I/O線纜	1	7 Pin線纜或延長線纜
3	USB3.0線纜	1	合適長度的Micro USB3.0線纜
4	電源（IUC）	1	IUC系列使用的電源適配器
5	鏡頭（選配）	1	C接口鏡頭

序號	配件名稱	數量	說明
1	相機整機	1	本手冊所指相機
2	I/O線纜	1	7 Pin線纜或延長線纜
3	USB3.0線纜	1	GigE線纜
4	電源	1	12V/3A 航插電源適配器
5	鏡頭（選配）	1	M42接口鏡頭

序號	配件名稱	數量	說明
1	相機整機	1	本手冊所指相機
2	I/O線纜	1	7 Pin線纜或延長線纜
3	線纜	1	CameraLink線纜
4	電源	1	12V/3A 航插電源適配器
5	鏡頭（選配）	1	C接口鏡頭
