MAX系列雙級半導體深度制冷溫度可控M52/C接口USB3.0 sCMOS/CMOS相機

MAX系列科學相機

MAX系列科學相機搭載了 Sony Exmor CMOS 或 GSENSE 系列高性能大像素或全畫幅圖像傳感器，針對傳感器固有的熱噪聲，專門設計了高效制冷模塊使得相機傳感器的工作溫度比環境溫度低達40度。針對傳感器表面常見的低溫結霧現象，設計了防結霧結構，確保傳感器表面在低溫情況下不會結霧。 MAX 系列這一獨有技術大大降低了圖像噪聲，保證了高質量圖像的獲??； MAX 系列相機的視頻與圖像數據傳輸通過 USB3.0 快速傳輸協議接口以實現快速預覽。

MAX系列科學相機傳感器的溫度可以通過軟件控制，確保在視頻或圖像噪聲小的情況下盡可能高的光電轉換量子效率( Sony Exmor CMOS 或 GSENSE 系列高性能圖像傳感器在溫度特別低的情況下，其量子效率也會大大降低，所以溫度可控顯得相當重要)。

MAX系列科學相機 支持自由運行或觸發操作模式，支持一次觸發采集單張或多張圖片。集成了高穩定性的工業級 IO 模塊，可以跟多路外部設備同步，或多相機同步工作。

MAX系列相機隨機附送 ToupView/ToupLite 高級圖像處理軟件以實現對相機的控制與捕獲圖像的處理。

MAX系列科學相機的基本特性：

  • 基于SONY Exmor CMOS或GSENSE系列全畫幅或大像素感光芯片的科學級專業相機；
  • 雙級專業設計的高性能TE冷卻結構，結構靈巧，散熱速度快。溫度任意可控，最高可達50度溫度降幅；
  • 傳感器工作溫度可以在5分鐘之內規整到期望的溫度；
  • 精巧防結霧結構，確保傳感器在超低溫度情況下傳感器表面不會結霧；
  • IR-CUT或雙AR膜保護玻璃(可選)；
  • M52 x0.75 或C接口
  • 高速0接口，傳輸速度高達5Gbits/s；
  • 支持長達1000秒的精準曝光控制技術；
  • 內置最高達16bit ISP模塊。
  • 內置2D去噪功能。
  • 內置銳化功能。
  • Ultra-Fine顏色處理引擎，實現完美顏色再現能力；
  • 支持視頻與圖像在軟件/硬件觸發模式下的捕獲；
  • 隨相機提供高級視頻與圖像處理應用軟件ToupView/ToupLite；
  • 提供Windows/Linux/macOS/Android多平臺標準SDK；
MAX系列科學相機

相關型號

訂購代碼

傳感器型號與尺寸

像素(μm)

G光靈敏度
暗電流
動態范圍/SNR

FPS/分辨率
位深度

采樣平均

曝光時間

MAX62AM
MM1062A

61M/IMX455(M, RS)
2.7"(35.98x23.99)
Full Frame

3.76x3.76

871mv with 1/30s
0.039mv with 1/30s
88.3dB/47.1dB

6.1@9568x6380(16bit)
19.1@4784x3190
55.6@3184x2124
191@1040x706
8 Bit / 16 Bit

1x1
2x2
3x3
9x9

0.1ms~1000s

MAX62AC
MP1062AC

61M/IMX455(C, RS)
2.7"(35.98x23.99)
Full Frame

3.76x3.76

484.5mv with 1/30s
0.039mv with 1/30s
85.8dB/47.0dB

6.1@9568x6380(16bit)
19.1@4784x3190
55.6@3184x2124
191@1040x706
8 Bit / 16 Bit

1x1
2x2
3x3
9x9

0.1ms~1000s

MAX24AC
MP1024A

24M/IMX410(C, RS)
2.7"(36.02x24.00)
Full Frame

5.94x5.94

573mv with 1/30s
0.037mv with 1/30s
87.3dB/50.2dB

15.3@6064x4040(14bit)
41@3024x2012
114@2016x1342
8 Bit / 14 Bit

1x1
2x2
3x3

0.1ms~1000s

MAX04AM
MM1004A

4.2M/GSENSE2020e(M,NIR,RS)
1.2”(13.31x13.31)

6.5x 6.5

8.1x107(e-/((W/m2).s))
Peak QE 64.2% @595nm
0.12(e-/s/pix) @-10C
81.6dB/46.5dB

45@2048x2048
45@1024 x 1024
8 Bit / HDR 16 Bit

1x1
2x2

0.1ms~1000s

MAX04BM
MM1004B

4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)

6.5 x 6.5

1.1x108(e-/((W/m2).s))
Peak QE 93.7% @550nm
0.15(e-/s/pix) @-15C
79.1dB/47dB

45@2048 x2048
45@1024 x1024
8 Bit / HDR 16 Bit

1x1
2x2

0.1ms~1000s

MAX04CM
MM1004C

4.2M/GSENSE400BSI(M,UV,RS)
2.0“(22.53x22.53)

11 x 11

3.25x108(e-/((W/m2).s))
Peak QE 95.3% @560nm
1.5(e-/s/pix) @-10C
93.9dB/48.8dB

44@2048 x2048
44@1024 x1024
8 Bit / HDR 16 Bit

1x1
2x2

0.1ms~1000s

MAX151AM-U3

151M/IMX411ALR(M,RS)
4.2"(53.30x40.01)

3.76 x 3.76

871mV with 1/30s
0.04mV with 1/30s

2.4@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178

1x1
2x2
3x3
9x9

15μs~3600s

MAX151AC-U3

151M/IMX411AQR(C,RS)
4.2"(53.30x40.01)

3.76 x 3.76

484mV with 1/30s
0.04mV with 1/30s

2.4@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178

1x1
2x2
3x3
9x9

15μs~3600s

MAX151AM-10G

151M/IMX411ALR(M,RS)
4.2"(53.30x40.01)

3.76 x 3.76

871mV with 1/30s
0.04mV with 1/30s

6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178

1x1
2x2
3x3
9x9

15μs~3600s

MAX151AC-10G

151M/IMX411AQR(C,RS)
4.2"(53.30x40.01)

3.76 x 3.76

484mV with 1/30s
0.04mV with 1/30s

6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178

1x1
2x2
3x3
9x9

15μs~3600s

MAX151AM-CXP

151M/IMX411ALR(M,RS)
4.2"(53.30x40.01)

3.76 x 3.76

871mV with 1/30s
0.04mV with 1/30s

6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178

1x1
2x2
3x3
9x9

15μs~3600s

MAX151AC-CXP

151M/IMX411AQR(C,RS)
4.2"(53.30x40.01)

3.76 x 3.76

484mV with 1/30s
0.04mV with 1/30s

6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178

1x1
2x2
3x3
9x9

15μs~3600s

MAX102AM-U3

102M/IMX461ALR(M,RS)
3.4"(43.80x32.87)

3.76 x 3.76

871mV with 1/30s
0.04mV with 1/30s

3.5@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970

1x1
2x2
3x3
9x9

15μs~3600s

MAX102AC-U3

102M/IMX461AQR(C,RS)
3.4"(43.80x32.87)

3.76 x 3.76

484mV with 1/30s
0.04mV with 1/30s

3.5@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970

1x1
2x2
3x3
9x9

15μs~3600s

MAX102AM-10G

102M/IMX461ALR(M,RS)
3.4"(43.80x32.87)

3.76 x 3.76

871mV with 1/30s
0.04mV with 1/30s

8.7@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970

1x1
2x2
3x3
9x9

15μs~3600s

MAX102AM-CXP

102M/IMX461ALR(M,RS)
3.4"(43.80x32.87)

3.76 x 3.76

871mV with 1/30s
0.04mV with 1/30s

8.7@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970

1x1
2x2
3x3
9x9

15μs~3600s

MAX102AC-CXP

102M/IMX461AQR
(C,RS)
3.4"(43.80x32.87)

3.76 x 3.76

484mV with 1/30s
0.04mV with 1/30s

8.7@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970

1x1
2x2
3x3
9x9

15μs~3600s

MAX21AM-U3-CXP

GSPRINT4521
1.8"

4.5 x 4.5

TBD
68dB
45dB

18@5120 x 4096（U3）
193@5120 x 4096（CXP）
8 Bit / 12 Bit

TBDp

4μs~1h

MAX21AC-U3-CXP

GSPRINT4521
1.8"

4.5 x 4.5

TBD
68dB
45dB

18@5120 x 4096（U3）
193@5120 x 4096（CXP）
8 Bit / 12 Bit

TBD

4μs~1h

MAX10AM-U3-CXP


20.74 mm x 9.79 mm
1.4"

4.5 x 4.5

TBD
68dB
45dB

38@4608 x 2176（U3）
397@4608 x 2176（CXP）
8 Bit / 12 Bit

TBD

1μs~1h

MAX10AC-U3-CXP

GSPRINT4510
1.4"

4.5 x 4.5

TBD
68dB
45dB

38@4608 x 2176（U3）
397@4608 x 2176（CXP）
8 Bit / 12 Bit

TBD

1μs~1h

MAX02AM-U3-CXP

GSPRINT4502
0.7"

4.5 x 4.5

TBD
68dB
45dB

152@2048 x 1216（U3）
1564@4608 x 2176（CXP）
8 Bit / 12 Bit

TBD

1μs~1h

MAX02AC-U3-CXP

GSPRINT4502
0.7"

4.5 x 4.5

TBD
68dB
45dB

152@2048 x 1216（U3）
1564@4608 x 2176（CXP）
8 Bit / 12 Bit

TBD

1μs~1h
C:彩色； M:黑白； UV:紫外光； RS:卷簾快門； U3:USB3.0； CXP:CoaXPress；
硬件其他配置信息
光譜響應范圍 200-1000nm (各型號光譜響應范圍不同，詳細參數請查看各型號產品手冊)
白平衡 ROI 白平衡/手動Temp-Tint調整/黑白相機不提供
色彩還原技術 Ultra-Fine顏色處理引擎
捕獲/控制SDK Native C/C++,C#, DirectShow, Twain和Labview
記錄方式 圖像和視頻(自由運行或觸發操作)
制冷方式* 雙級循環式熱電制冷系統，低于環境溫度40度以下，精準可控(視傳感器型號略有差別)
IO接口 1路光耦隔離輸入，1路光耦隔離輸出，2路直連GPIO
相機工作環境
工作溫度（攝氏度） -10℃~ 50℃
貯存溫度（攝氏度） -20℃~ 60℃
工作濕度 30~80%RH
貯存濕度 10~60%RH
供電電源 外部電源供電，DC19V，4A
軟件運行環境
操作系統 Microsoft® Windows® XP / Vista / 7 / 8 /10 / 11(32 & 64 位)
OS X (Mac OS X)
Linux
計算機配置 CPU: Intel Core 2 2.8GHz 或更高
內存:2GB或更大
USB接口:USB3.0高速接口，兼容USB2.0接口
顯示器:17”或以上
CD-ROM

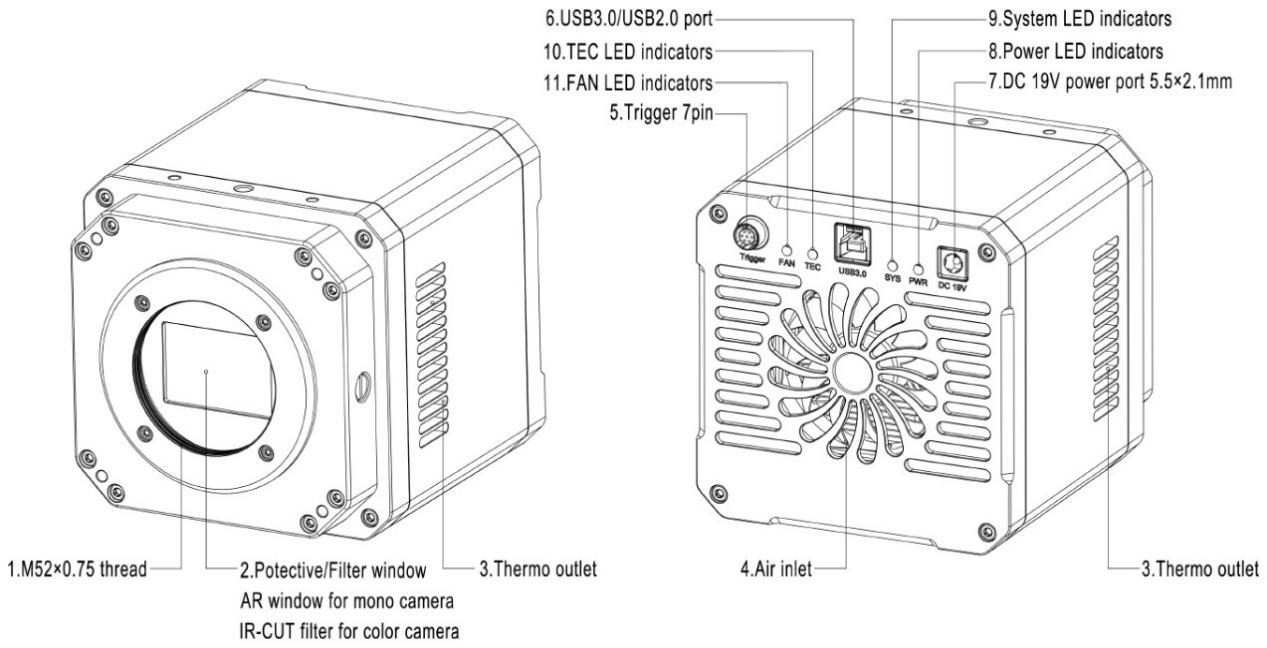

相機接口及外觀尺寸

MAX相機接口及外觀尺寸

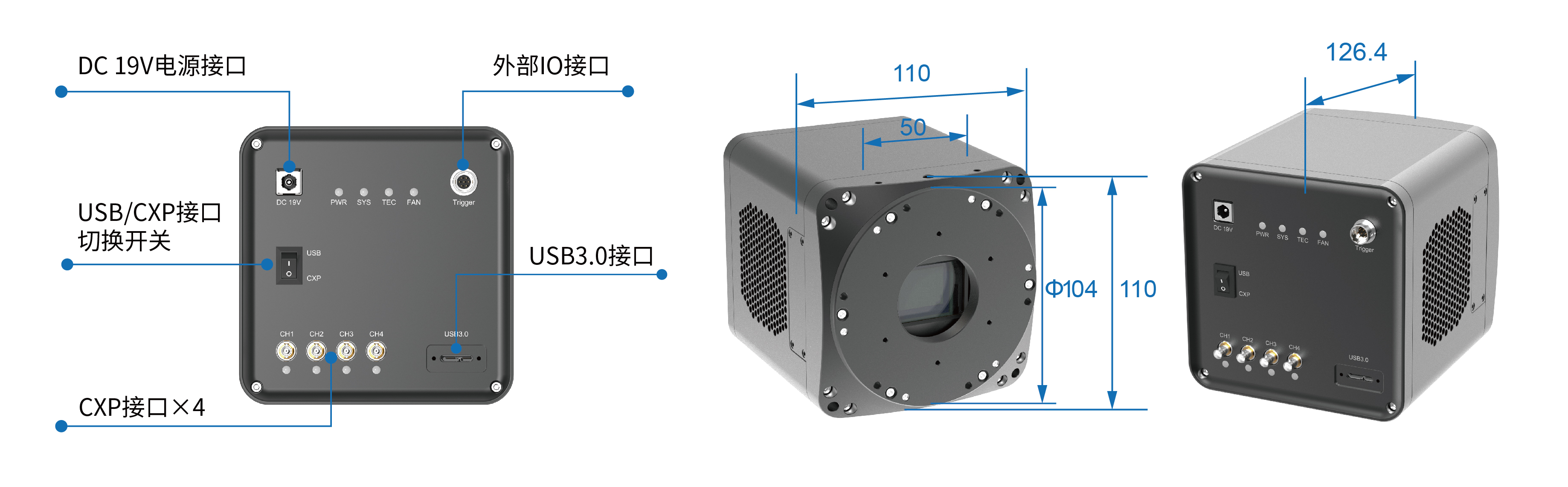

MAX21AM/AC-U3-CXP相機接口及外觀尺寸
MAX相機接口及外觀尺寸

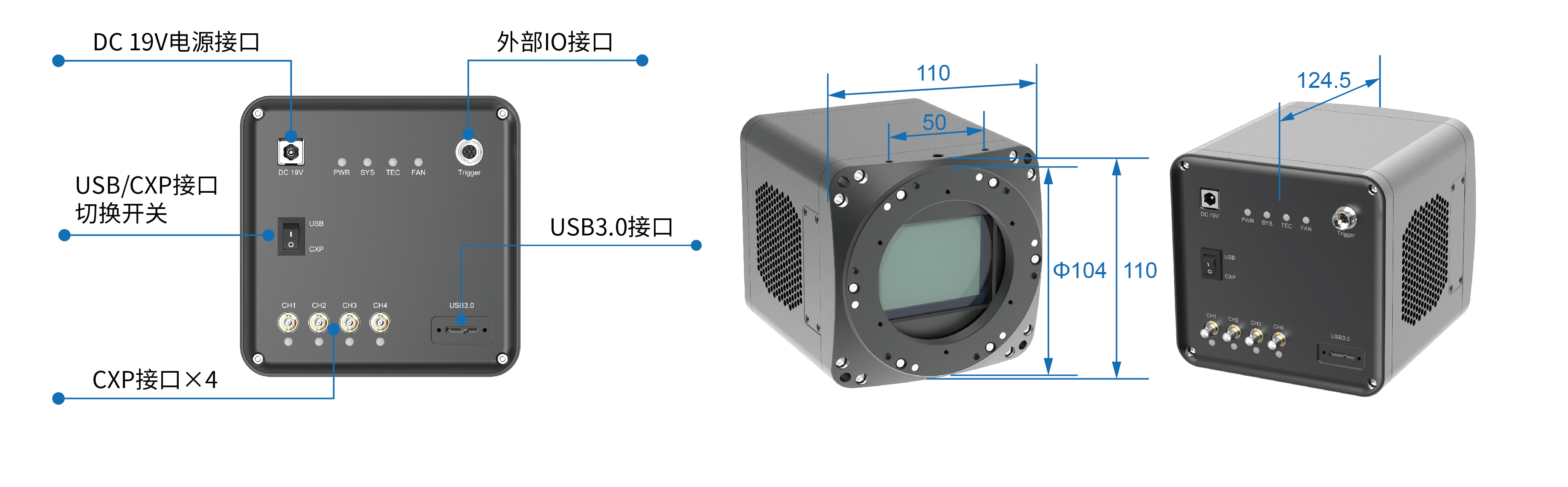

MAX151AM/AC-U3-CXP相機接口及外觀尺寸
MAX相機接口及外觀尺寸

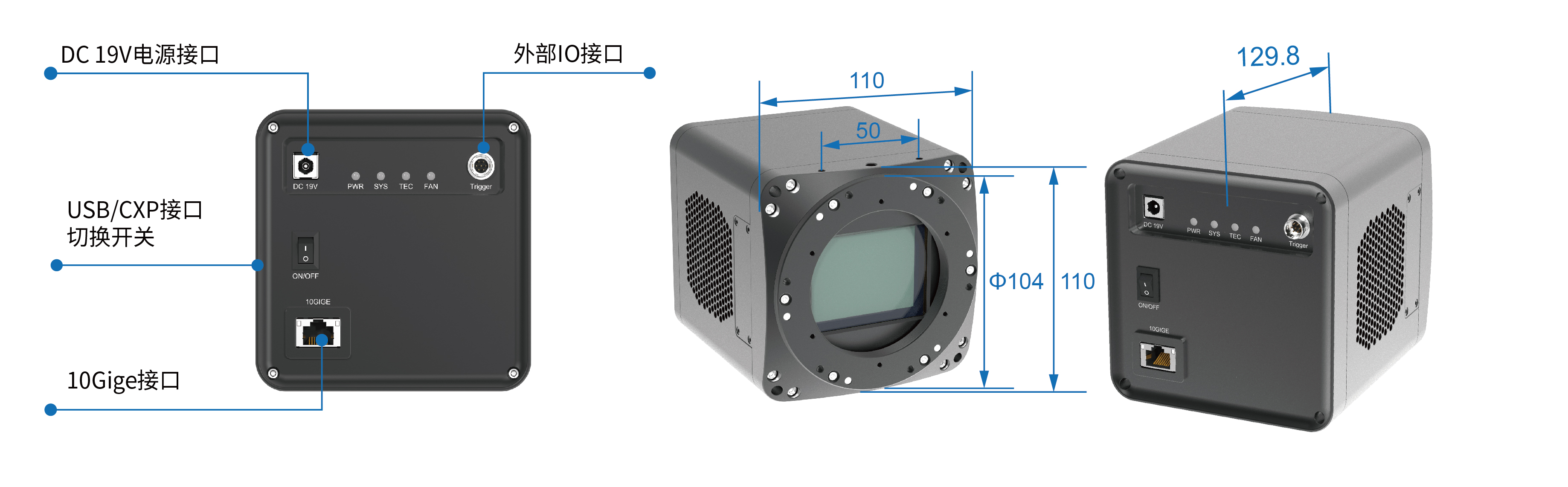

MAX151AM/AC-10Gige相機接口及外觀尺寸

應用方向

MAX系列相機支持自由運行或觸發操作模式，支持一次觸發采集單張或多張圖片。集成了高穩定性的工業級IO模塊，可以跟多路外部設備同步，或多相機同步工作。

應用實例

MAX應用實例
紅色熒光圖像
MAX應用實例
綠色熒光圖像
MAX應用實例
藍色熒光圖像
MAX應用實例
RGB三色圖像融合成的熒光圖像

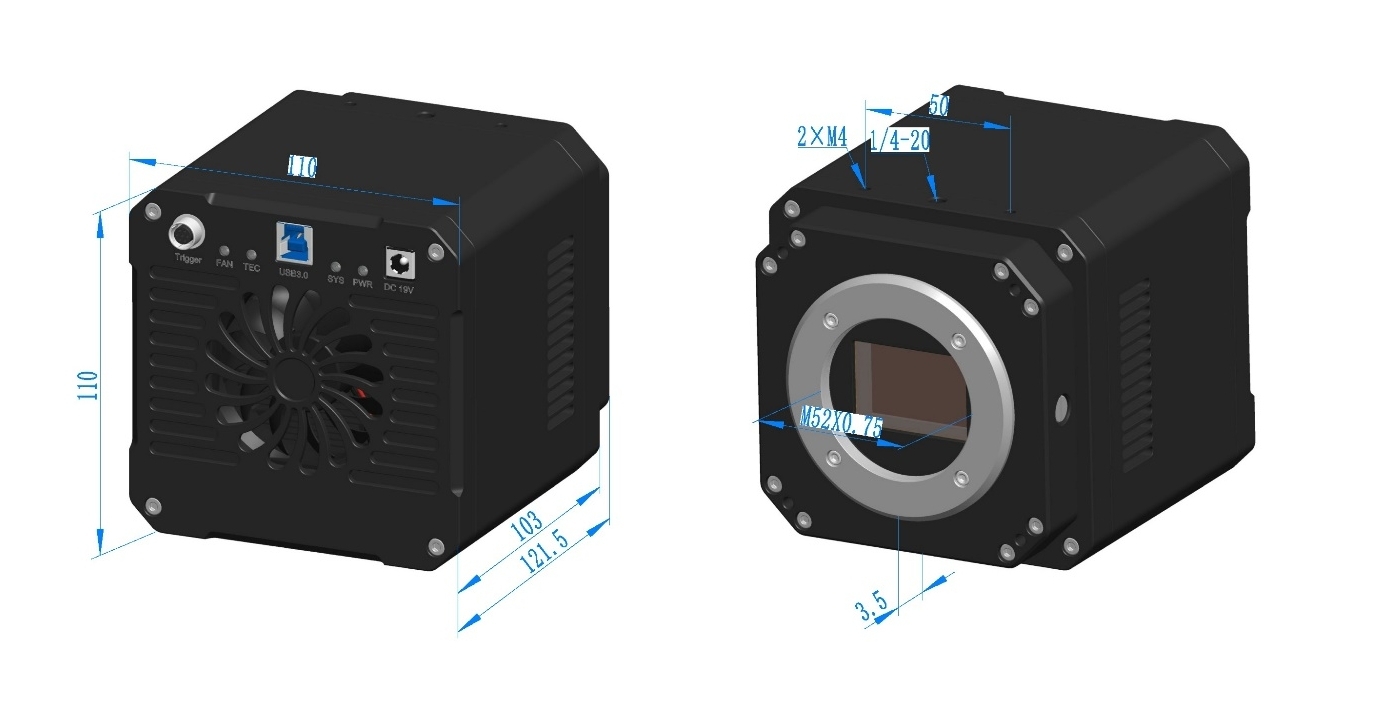

MAX系列相機外形尺寸

MAX 系列相機外形尺寸示意圖。相機殼體由堅硬鋁合金經CNC精密加工而成。相機傳感器的前端安裝有高品質的IR-CUT或雙面AR保護玻璃，主要起到濾除成像中的紅外光波，同時起到保護相機傳感器芯片的作用。

相比其他品牌相機，圖譜光電的TE制冷相機密封性好，相機散熱風扇經減振以后，不會存在由于風扇抖動引發的成像模糊。

MAX系列相機外形尺寸示意圖
MAX系列相機外形尺寸示意圖
MAX系列相機外形尺寸示意圖

裝箱清單

MAX系列科學相機
MAX 系列相機裝箱清單

標準包裝列表

A

包裝箱規格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，圖中未示出

B

3-A儀器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包裝紙箱尺寸：L:28.2cm W:25.2cm H:16.7cm

C

MAX 系列相機一臺

D

電源適配器: 輸入: AC 100~240V 50Hz/60Hz,輸出: DC 19V 4A

E

高速USB3.0 A公到B公鍍金頭數據線/1.5m

F

I/O線纜

G

CD (驅動及應用軟件, Ø12cm)

可選附件

H

測微尺

106011/TS-M1(X=0.01mm/100Div.)

106012/TS-M2(X,Y=0.01mm/100Div.)

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
