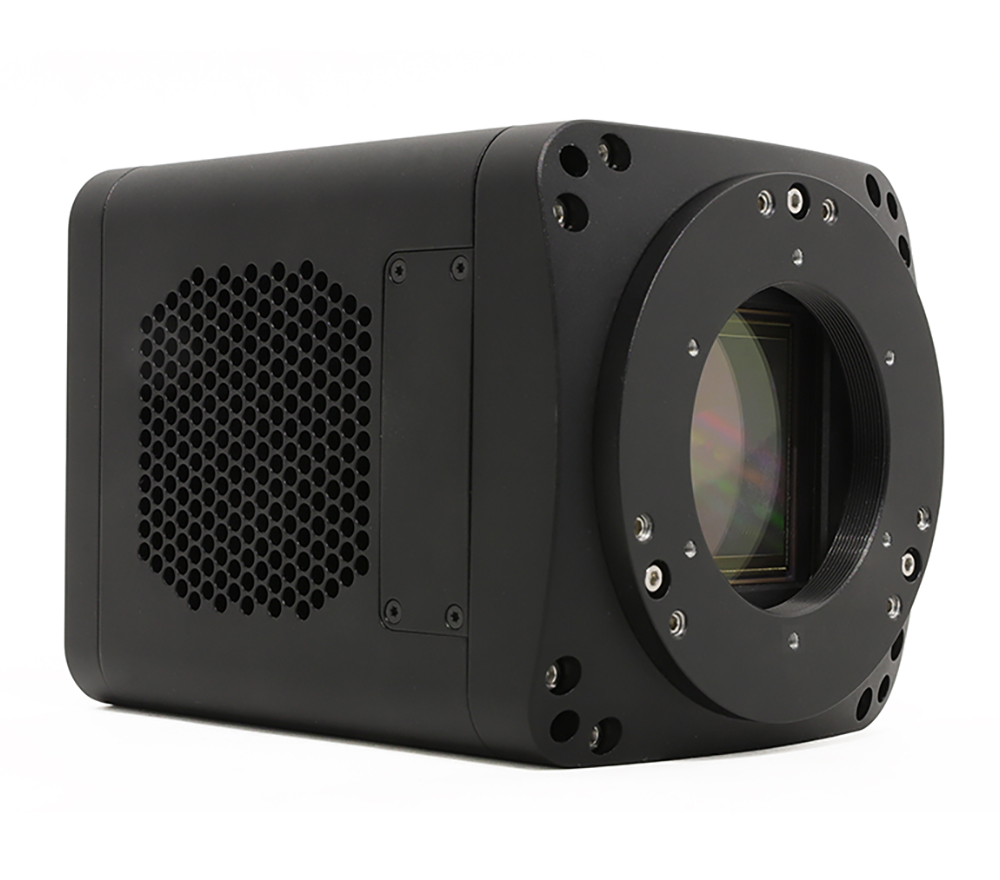

sMAX系列相機搭載了 GSENSE 系列高性能大像素或全畫幅圖像傳感器，針對傳感器固有的熱噪聲，專門設計了高效制冷模塊使得相機傳感器的工作溫度比環境溫度低達40度。針對傳感器表面常見的低溫結霧現象，設計了防結霧結構，確保傳感器表面在低溫情況下不會結霧。 sMAX 系列這一獨有技術大大降低了圖像噪聲，保證了高質量圖像的獲取。
sMAX系列顯微相機的視頻與圖像數據傳輸通過 USB3.0/Camera Link 快速傳輸協議接口以實現快速預覽。
sMAX系列相機傳感器的溫度可以通過軟件控制，確保在視頻或圖像噪聲小的情況下盡可能高的光電轉換量子效率( GSENSE 系列高性能圖像傳感器在溫度特別低的情況下，其量子效率也會降低，所以溫度可控顯得相當重要)。
sMAX系列相機支持自由運行或觸發操作模式，支持一次觸發采集單張或多張圖片。集成了高穩定性的工業級IO模塊，可以跟多路外部設備同步，或多相機同步工作。
sMAX系列相機隨機附送 ToupView/ToupLite 高級圖像處理軟件以實現對相機的控制與捕獲圖像的處理。
sMAX系列相機的基本特性：
- 基于GSENSE系列全畫幅或大像素感光芯片的科學級專業相機；
- 雙級專業設計的高性能TE冷卻結構，結構靈巧，散熱速度快；
- 溫度任意可控，最高可達40度溫度降幅；
- 傳感器工作溫度可以在5分鐘之內規整到期望的溫度；
- 精巧防結霧結構，確保傳感器在超低溫度情況下傳感器表面不會結霧；
- IR-CUT或雙AR膜保護玻璃(可選)；
- 高速USB3.0/Camera Link接口，傳輸速度高達5Gbits/s；
- 支持長達1小時的精準曝光控制技術；
- 內置最高達16bit ISP模塊；
- Ultra-Fine顏色處理引擎，實現完美顏色再現能力；
- 內置2D去噪功能以及銳化功能；
- 支持視頻與圖像在軟件/硬件觸發模式下的捕獲；
- 隨相機提供高級視頻與圖像處理應用軟件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平臺標準SDK；
sMAX16AM/sMAX16BM 系列相機的基本特性：
| 產品名 | sMAX16AM | sMAX16BM |
|---|---|---|
| 傳感器型號 | GSENSE4040 | GSENSE4040BSI |
| 光譜范圍 | 300nm - 1000nm | 200nm - 1100nm |
| Peak QE | 73.94%@600nm | 90%@550nm |
| 應用場景 | 支持紫外、可見、近紅外波段 | 支持紫外、可見、近紅外波段 |
| 控溫能力 | 溫差可達 40 攝氏度 | 溫差可達 40 攝氏度 |
| 分辨率 | 4096 x 4096 | 4096 x 4096 |
| 像元大小 | 9um | 9um |
| 快門類型 | 卷簾快門 | 卷簾快門 |
| 接口 | USB3 / CameraLink，支持同時輸出 | USB3 / CameraLink，支持同時輸出 |
| ADC | 12-bit ADC / 16-bit combined HDR | 12-bit ADC / 16-bit combined HDR |
| 幀率 | USB3：20fps；CameraLink：23fps | USB3：20fps；CameraLink：23fps |
| 內存 | 8Gb | 8Gb |
| 模式支持 | HCG / LCG / HDR、Global Reset | HCG / LCG / HDR、Global Reset |
| 讀出噪聲 | 4.0e- | 2.3e- |
| 最大信噪比 | 49.3dB(LCG 2.8x) | 45.9dB(LCG 3x) |
| 動態范圍 | 82.5dB(16bit HDR12HL) | 85dB(16bit HDR12HL) |
| 觸發控制 | 支持外部 IO 觸發控制 | 支持外部 IO 觸發控制 |
應用實例
紅色熒光圖像
綠色熒光圖像
藍色熒光圖像
RGB三色圖像融合成的熒光圖像

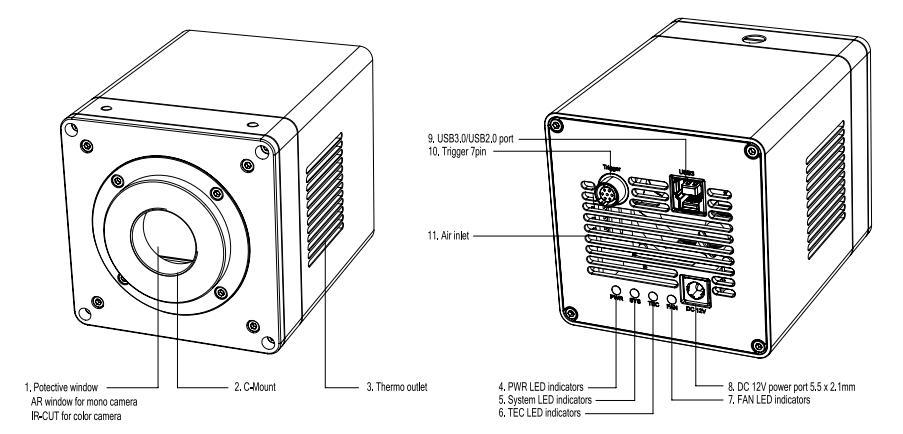

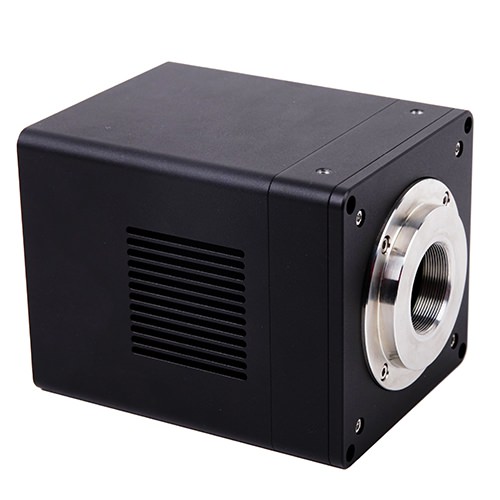

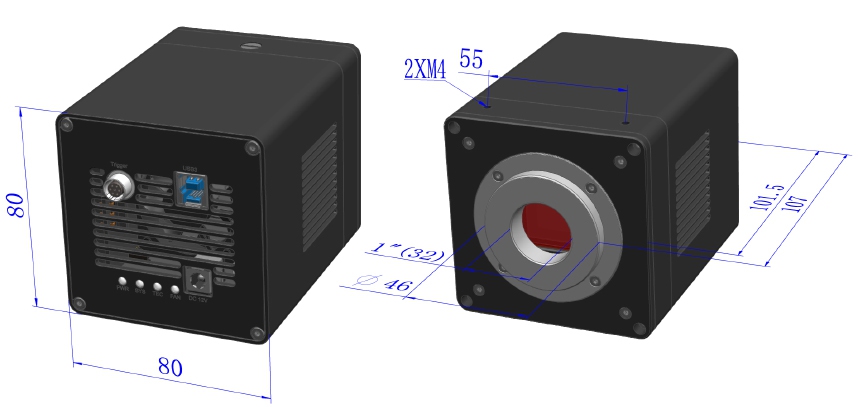

sMAX系列相機外形尺寸
sMAX 系列相機外形尺寸示意圖。相機殼體由堅硬鋁合金經CNC精密加工而成。相機傳感器的前端安裝有高品質的IR-CUT或雙面AR保護玻璃，主要起到濾除成像中的紅外光波，同時起到保護相機傳感器芯片的作用。
相比其他品牌相機，圖譜光電的TE制冷相機密封性好，相機散熱風扇經減振以后，不會存在由于風扇抖動引發的成像模糊。
sMAX系列相機外形尺寸與接口示意圖(Camera Link)
（新款）

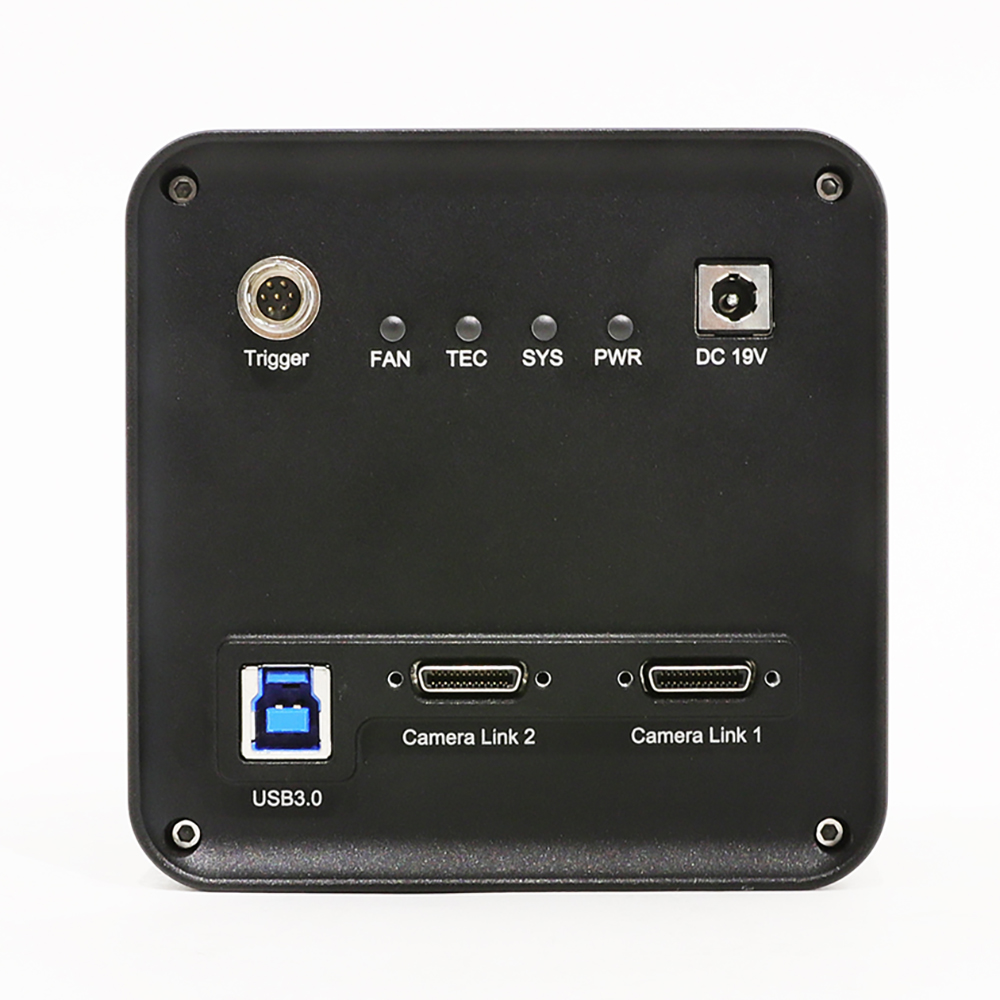

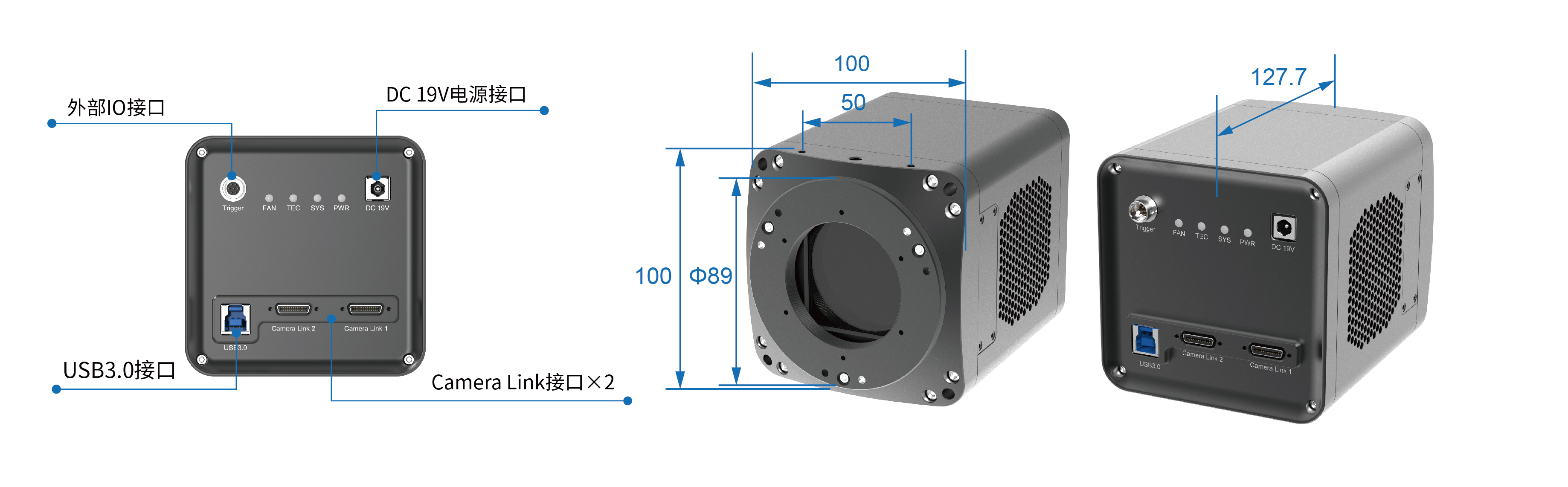

sMAX16AM/BM-U3-CL相機接口及外觀尺寸
sMAX系列相機裝箱清單(USB3.0)
sMAX 系列相機裝箱清單(USB3.0)
|
標準包裝列表 |
|||
|---|---|---|---|
|
A |
包裝箱規格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，這里圖中未示出（TBD） |
||
|
B |
3-A儀器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；單個外包裝紙箱尺寸：L:28.2cm W:25.2cm H:16.7cm |
||
|
C |
sMAX系列USB3.0接口的相機一臺 |
||
|
D |
干燥管 |
||
|
E |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz,輸出: DC 12V 3A |
||
|
F |
高速USB3.0 A公到B公鍍金頭數據線/1.5m |
||
|
G |
I/O線纜 |
||
|
H |
CD (驅動及應用軟件, Ø12cm) |
||
|
可選附件 |
|||
|
I |
可調焦式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 108004/AMA100 |
|
J |
固定式目鏡筒適配器 |
Dia.23.2mm目鏡筒轉C接口 (請根據你的相機與顯微鏡選擇其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 108008/FMA100 |
|
注意：對I和J選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 圖譜光電的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器； |
|||
|
K |
108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 |
||
|
L |
108016(Dia.23.2mm to 30.5mm環)/用于直徑30.5mm目鏡筒轉接環 |
||
|
M |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
sMAX系列相機裝箱清單(Camera Link)
sMAX 系列相機裝箱清單(Camera Link)
|
標準包裝列表 |
|
|---|---|
|
A |
3-A儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒） |
|
B |
sMax系列 Camera Link 接口相機 |
|
C |
CameraLink線2根 |
|
D |
12V/3A 6PIN航插電源適配器 |
|
E |
電源線 |
|
F |
外觸發控制線一根 |

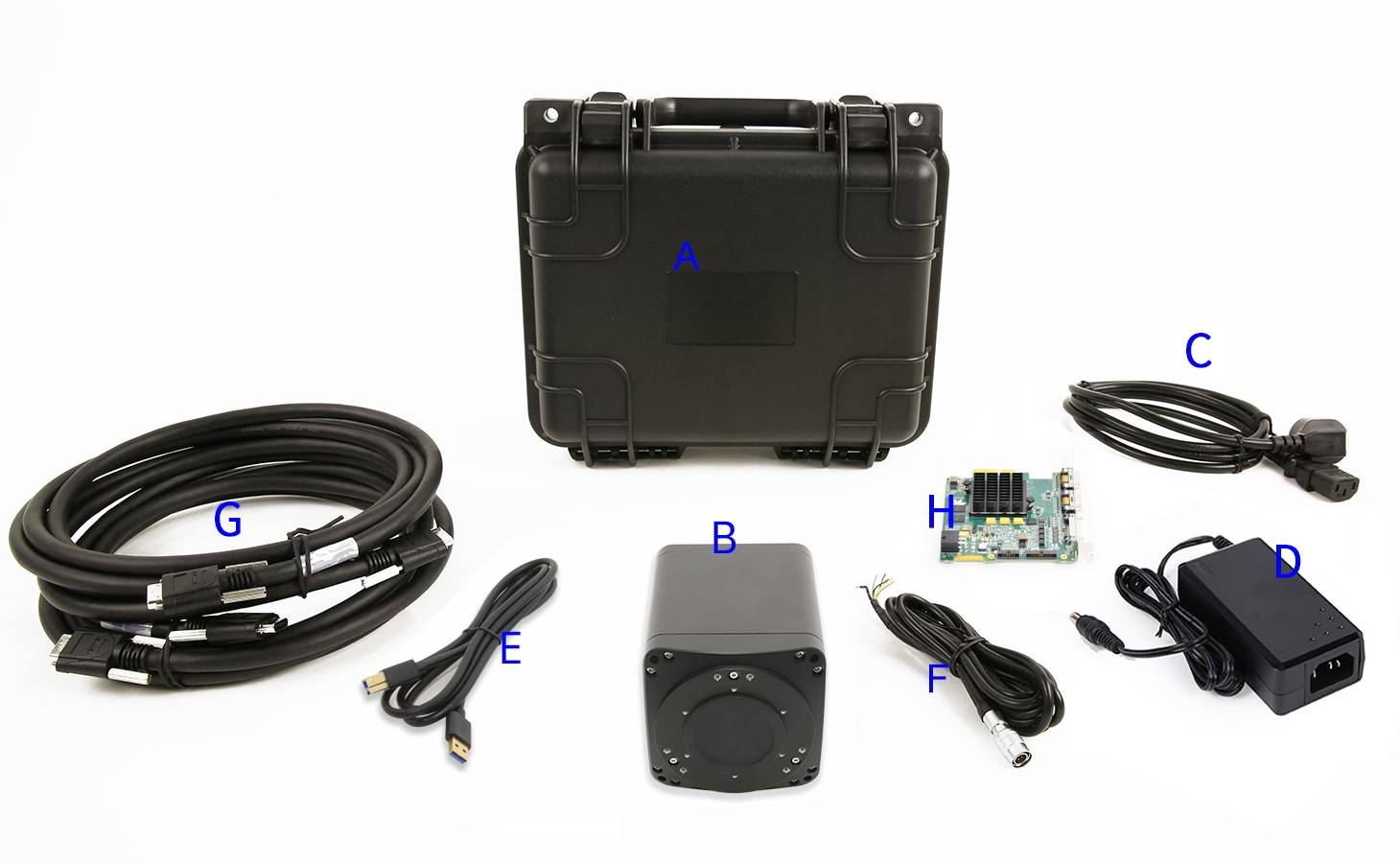

sMAX16AM/sMAX16BM 系列相機裝箱清單(Camera Link)
sMAX16AM/sMAX16BM 系列相機裝箱清單(Camera Link)
|
標準包裝列表 |
|
|
A |
3-A 儀器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒） |
|
B |
sMAX16AM/sMAX16BM 相機 |
|
C |
電源線（國標，美標，歐標，英標可選） |
|
D |
電源適配器：輸入：AC 100~240V 50Hz/60Hz，輸出：DC 19V 4.74A |
|
E |
USB3.0 線一根 |
|
F |
外觸發控制線一根 |
|
G |
CameraLink 線 2 根（選配） |
|
H |
采集卡（選配） |
訂購代碼
傳感器型號與尺寸
像素(μm)
G光靈敏度
暗電流
動態范圍/SNR
FPS/分辨率
位深度
采樣平均
曝光時間
sMAX04BM
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
72.5@2048 x2048(11-bit ADC)
72.5@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-U100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
89@2048 x2048(11-bit ADC)
100@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-CL100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2"(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
108@2048 x2048(11-bit ADC)
108@1024 x1024(11-bit ADC)
8Bit / 11bit / 12bit / HDR16Bit
1x1
2x2
12μs~10s
sMAX16AM-U3-CL
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 AM -U3-CL-GPS
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16BM-U3-CL
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 BM -U3-CL-GPS
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
